Thema: ordinaten bemaßung (4393 mal gelesen)
|
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 30. Okt. 2008 10:11 <-- editieren / zitieren --> Unities abgeben:
Hallo, kann mir jemand sagen welche config bzw. .dtl einstellung nötig ist, um ordinaten bemaßung so zu erzeugen? Nullpunkt unten Links, ordinaten mal links und dann auch mal mitten in der Platte drin mit dem selben Nullpunkt. was muß ich da verstellen? [Diese Nachricht wurde von Taurus1981 am 30. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
K_H_A_N Ehrenmitglied Dipl.-Ing. (freiberuflich)
Beiträge: 1549 Registriert: 21.07.2004 Creo Parametric & Simulate 4.0 M140 CATIA V5/6 NX 12.0
|
erstellt am: 30. Okt. 2008 11:16 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 30. Okt. 2008 12:01 <-- editieren / zitieren --> Unities abgeben:
Mein Problem ist wie soll ich es beschreiben deswegen habe ich ein Bild beigefügt. Ich möchte einen Nullpunk in x und einen in y Richtung nun kann es aber vorkommen das soviele Bohrungen in einer Platte sind das die Maßlinien sich auf einer A0 Zeichnung überschneiden bin im Formenbau. Maß 2,67 und dann maß 3,24 bei einer Schrifthöhe von 3,5 jeweils beide Maße nach links gezogen, müßten dann über einen Knick leserlich gemacht werden. Deswegen möchte ich die Ordinaten Bemaßung so haben das ich mal linksbündig und wenn nötig auch mal dierekt in der Platte eine Bohrung bemaßen kann, so wie es in dem Bild dargestellt ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
K_H_A_N Ehrenmitglied Dipl.-Ing. (freiberuflich)
Beiträge: 1549 Registriert: 21.07.2004 Creo Parametric & Simulate 4.0 M140 CATIA V5/6 NX 12.0
|
erstellt am: 30. Okt. 2008 12:13 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
INNEO Solutions Moderator
Beiträge: 2738 Registriert: 04.06.2003 StartupTools2016 Creo 2.0+3.0 WF4, WF5 KeyShot 6.0 IsoDraw CADprocess 7.3 HP ZBook 17 G2 i7 2,5GHz; 32GB RAM Windows7 64bit
|
erstellt am: 30. Okt. 2008 12:27 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 30. Okt. 2008 12:39 <-- editieren / zitieren --> Unities abgeben:
Danke meike du hast meine Fragestellung verstanden, aber wo soll ich diese einstellung vornehmen? unter optionen schlägt er mir keinen EIntrag vor :-( [Diese Nachricht wurde von Taurus1981 am 30. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INNEO Solutions Moderator
Beiträge: 2738 Registriert: 04.06.2003 StartupTools2016 Creo 2.0+3.0 WF4, WF5 KeyShot 6.0 IsoDraw CADprocess 7.3 HP ZBook 17 G2 i7 2,5GHz; 32GB RAM Windows7 64bit
|
erstellt am: 30. Okt. 2008 12:48 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 30. Okt. 2008 12:58 <-- editieren / zitieren --> Unities abgeben:
Super danke für die Hilfe, eine Problemchen noch, was muß ich bzw. wi denke server aktivezeichnung.dtl wie Eintragen das es für alle gütig ist? [Diese Nachricht wurde von Taurus1981 am 30. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
steffl Mitglied Maschinenbautechniker
Beiträge: 294 Registriert: 13.03.2002
|
erstellt am: 30. Okt. 2008 13:05 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
Hallo, dazu musst du deine Vorlage mit der geänderten Zeichnungsoption speichern! Jedoch funktioniert das dann nur für alle neu erstellten Zeichnungen aus dieser Vorlage. Gruß Stefan ------------------ [Diese Nachricht wurde von steffl am 30. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INNEO Solutions Moderator
Beiträge: 2738 Registriert: 04.06.2003 StartupTools2016 Creo 2.0+3.0 WF4, WF5 KeyShot 6.0 IsoDraw CADprocess 7.3 HP ZBook 17 G2 i7 2,5GHz; 32GB RAM Windows7 64bit
|
erstellt am: 30. Okt. 2008 13:05 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
Taurus1981 Mitglied Technischer Zeichner, Systembetreuer
Beiträge: 127 Registriert: 09.04.2008 WinXp SP2 HP xw9400 Workstation Dual-Core AMD-Opteron (64) 2,60 GHz, 3,50 GB Ram NVIDIA FX1500 ProE Wildfire 2 M280 Startup tools Rand2002g,
|
erstellt am: 30. Okt. 2008 13:12 <-- editieren / zitieren --> Unities abgeben:
|
Pro_Blem Moderator Tschechischer Zeichner
Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 30. Okt. 2008 14:09 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
INNEO Solutions Moderator
Beiträge: 2738 Registriert: 04.06.2003 StartupTools2016 Creo 2.0+3.0 WF4, WF5 KeyShot 6.0 IsoDraw CADprocess 7.3 HP ZBook 17 G2 i7 2,5GHz; 32GB RAM Windows7 64bit
|
erstellt am: 30. Okt. 2008 14:14 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
Pro_Blem Moderator Tschechischer Zeichner
Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 30. Okt. 2008 14:18 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
Pro_Blem Moderator Tschechischer Zeichner
Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 01. Nov. 2008 16:26 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
|
Ford P. Mitglied
Beiträge: 842 Registriert: 26.05.2008 WF2 m230 WF4 m040 Intralink 3.4 m040 Intralink 3.4 m060 HP 8710w
|
erstellt am: 01. Nov. 2008 18:18 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
Hallo Pro_Blem, ich denke das "nö" bezog sich auf "darf ich mich hier anhängen". Auch Moderatoren können (oder sollten?) für eine neue Frage einen neuen Beitrag eröffnen. Du weißt schon, Vorbildfunktion und so. Tut mir leid, aber das konnte ich mir jetzt nicht verkneifen. Man erwischt euch Moderatoren so selten auf dem falschen Fuß. Was die eigentliche Frage angeht: Versuch mal die Zeichnungsoption witness_line_delta (Wert ausPro_bieren, 5 schaut nicht schlecht aus). Aber an den witness-Optionen hängt gern mal mehr dran als der Name befürchten läßt. Kann also sein dass du dir an einer anderen Ecke Ärger einfängst. Ford P. EDIT Tippfehler EDIt ------------------ Es gibt eine Theorie, die besagt, wenn jemals irgendwer genau rausfindet, wozu Pro/E da ist und warum es da ist, dann verschwindet es auf der Stelle und wird durch etwas noch Bizarreres und Unbegreiflicheres ersetzt. Es gibt eine andere Theorie, nach der das schon passiert ist. [Diese Nachricht wurde von Ford P. am 01. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem Moderator Tschechischer Zeichner
Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 01. Nov. 2008 21:21 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
Zitat: Original erstellt von Ford P.: Hallo Pro_Blem, ich denke das "nö" bezog sich auf "darf ich mich hier anhängen". Auch Moderatoren können (oder sollten?) für eine neue Frage einen neuen Beitrag eröffnen. Du weißt schon, Vorbildfunktion und so. Tut mir leid, aber das konnte ich mir jetzt nicht verkneifen. Man erwischt euch Moderatoren so selten auf dem falschen Fuß.
Ich finde, meine Frage passt ausgezeichnet zum Thema "ordinaten bemaßung";) Aber gut, ich hätte auch nen neuen aufmachen können... Zitat:
Was die eigentliche Frage angeht: Versuch mal die Zeichnungsoption witness_line_delta (Wert ausPro_bieren, 5 schaut nicht schlecht aus). Aber an den witness-Optionen hängt gern mal mehr dran als der Name befürchten läßt. Kann also sein dass du dir an einer anderen Ecke Ärger einfängst.
Ich habe schon ein wenig mit den Bemaßungs-Optionen gespielt, aber nicht den entscheidenden gefunden. Werde das am Montag nochmals durchziehen. Danke & ------------------ Richtig Fragen * Nettiquette * alte Suchfunktion * System-Info * Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pro_Blem Moderator Tschechischer Zeichner
Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 06. Nov. 2008 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für Taurus1981
Zitat: Original erstellt von Pro_Blem: Ich habe schon ein wenig mit den Bemaßungs-Optionen gespielt, aber nicht den entscheidenden gefunden. Werde das am Montag nochmals durchziehen.
OK, ist doch Donnerstag geworden, aber nun das Ergebnis: Zitat: Original erstellt von Ford P.: Was die eigentliche Frage angeht: Versuch mal die Zeichnungsoption witness_line_delta (Wert ausPro_bieren, 5 schaut nicht schlecht aus).

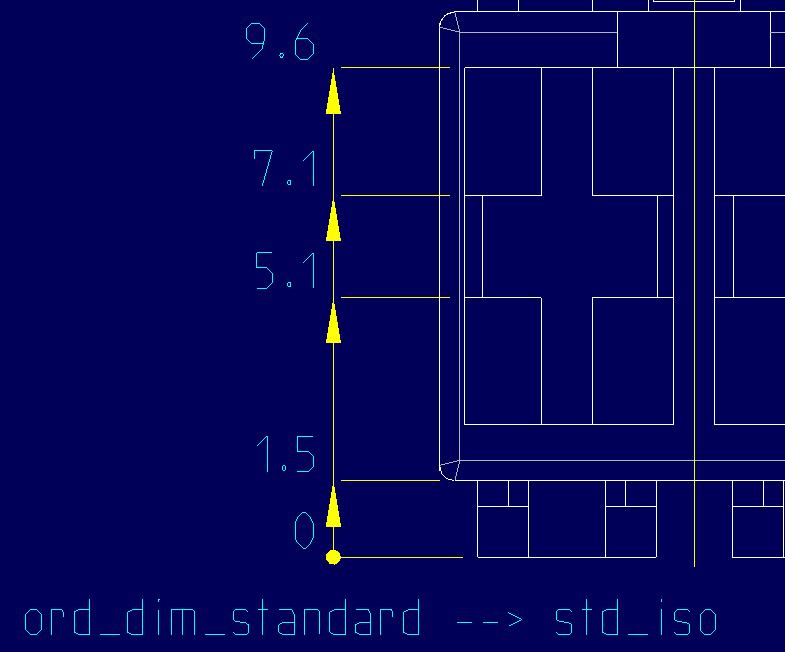

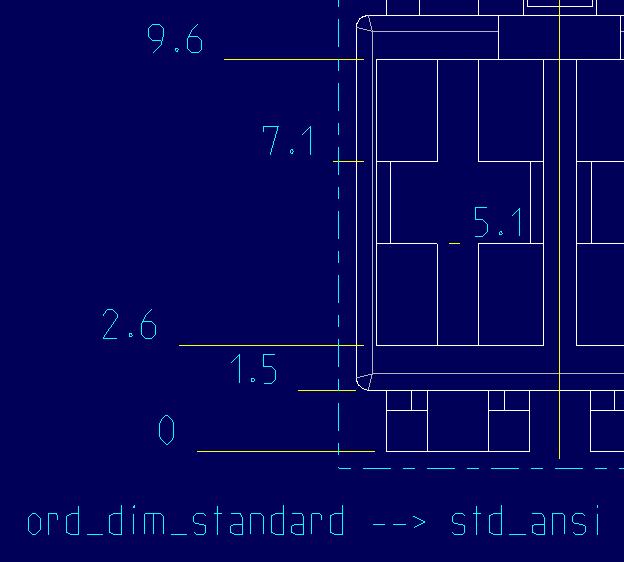

Diese Option wars doch Danke nochmals!! Außerdem ist noch der Schalter iso_ordinate_delta yes interessant, reicht jedoch nicht für Prüfbemaßungen... Baste ------------------ Richtig Fragen * Nettiquette * alte Suchfunktion * System-Info * Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
