Habt ihr mal versucht die Teile zu Verknüpfen oder wie bearbeitet ihr die ganze Baugruppe? Ich stelle mir das so vor dass es Verknüpft sein muss zur Präsentation. Die Teile werden bei mir nur als halbe Teile dargestellt und das kann es nun wirklich nicht sein oder?

Mit dem Auftrag an sich geht es mir wie vielen anderen hier. habe ihn heute morgen erst im Briefkasten gehabt und den ganzen morgen schon überlegt was die überhaupt von mir wollen. ich habe keinen plan wo ich anfangen soll oder wie ich die Berechnungen tätigen soll.
Kräfte Berechnungen an Zylindern haben wir noch nie gemacht und Hydraulik und Stromlaufpläne nie wirklich behandelt...

Da bereiten einen die Schulen wohl unterschiedlich bis gar nicht vor und wissen selbst nicht wirklich was sie ihren Schülern vermitteln sollen oder überhaupt erst vermitteln können!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schal mal dein PM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Leute
Wie kommt ihr mit dem Projekt den soweit zurecht ? gibt es welche die schon bei der Sicherheitseinrichtung angekommen sind ?
Hat sich jemand für die Sicherungsvariante mit einem Bolzen entschieden ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

also ich würde dir gerne helfen wenn ich soweit wäre aber ich komm ja noch nicht einmal los mit dem Projekt. ich check überhaupt nichts

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen   ,
ich bin inzwischen bei der Sicherheitseinrichtung angelangt,
habe mich aber für eine Hebelvariante entschieden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

von welchem Hersteller habt ihr den Zylinder? Bin noch auf der Suche nach dem richtigen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich hab einen von Bosch-Rexroth. Als Sicherung nehm ich einen Bolzen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ziehst du dir diesen direkt als step Datei oder konstruierst du ihn von Grund auf neu im CAD?
Finde das wäre ganz schön viel verlangt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hab ihn von dort runtergezogen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

drei Wochen noch bis zur Theorie, seit ihr alle Fit dafür??
Gruß der norden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Dominic.M:
Hey Leute
Wie kommt ihr mit dem Projekt den soweit zurecht ? gibt es welche die schon bei der Sicherheitseinrichtung angekommen sind ?
Hat sich jemand für die Sicherungsvariante mit einem Bolzen entschieden ?

---

Hey Dominic,
habt ihr/du den BA schon bekommen?
Bei uns geht es erst im Dezember nach dem schriftlichen Teil los. Viel Erfolg!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Linger ich habe dir ein PM geschickt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich auch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen

Nick Cameo du hast eine PM
Auf einen Arbeitsreichen Tag

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja ich fürchte das wird es wohl - und ein langer dazu...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dominic hast eine pn von mir  schau aber bitte in die 2. rein. die erste ist nur halb da aus welchen Grüden auch immer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute! Ich bin neu hier. Ich mache eine Umschulung zur TPD und muss leider auch diese blöde Prüfung machen. Da wir als Umschüler, kein richtiges Unterricht haben, habe ich bisschen Probleme bei den Berechnungen. Kann mir bitte einer schreiben, was als Ergebnis bei der Zylinderberechnung rauskommt. Ich brauche die Lösung zum Vergleich.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey bjk

Also ich bin selbst kein "richtiger" Azubi. Ich mache auch eine Umschlung zum TPD. Und ich hatte bis vor der Umschulung auch überhaupt nicht mit dem Thema Technik in dem Maße zu tun. Mein erster erlernter Beruf war schließlich Koch.
Allerdings hat das auch recht wenig mit der Prüfung zu tun
Darf ich fragen was dein Ergebnis der Berechnungen ist ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Leute,

Ist von euch schon jemand beim Hydraulik- Stromlaufplan angekommen??
Welche forderungen habt ihr fürs ein und ausfahren festgelegt???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

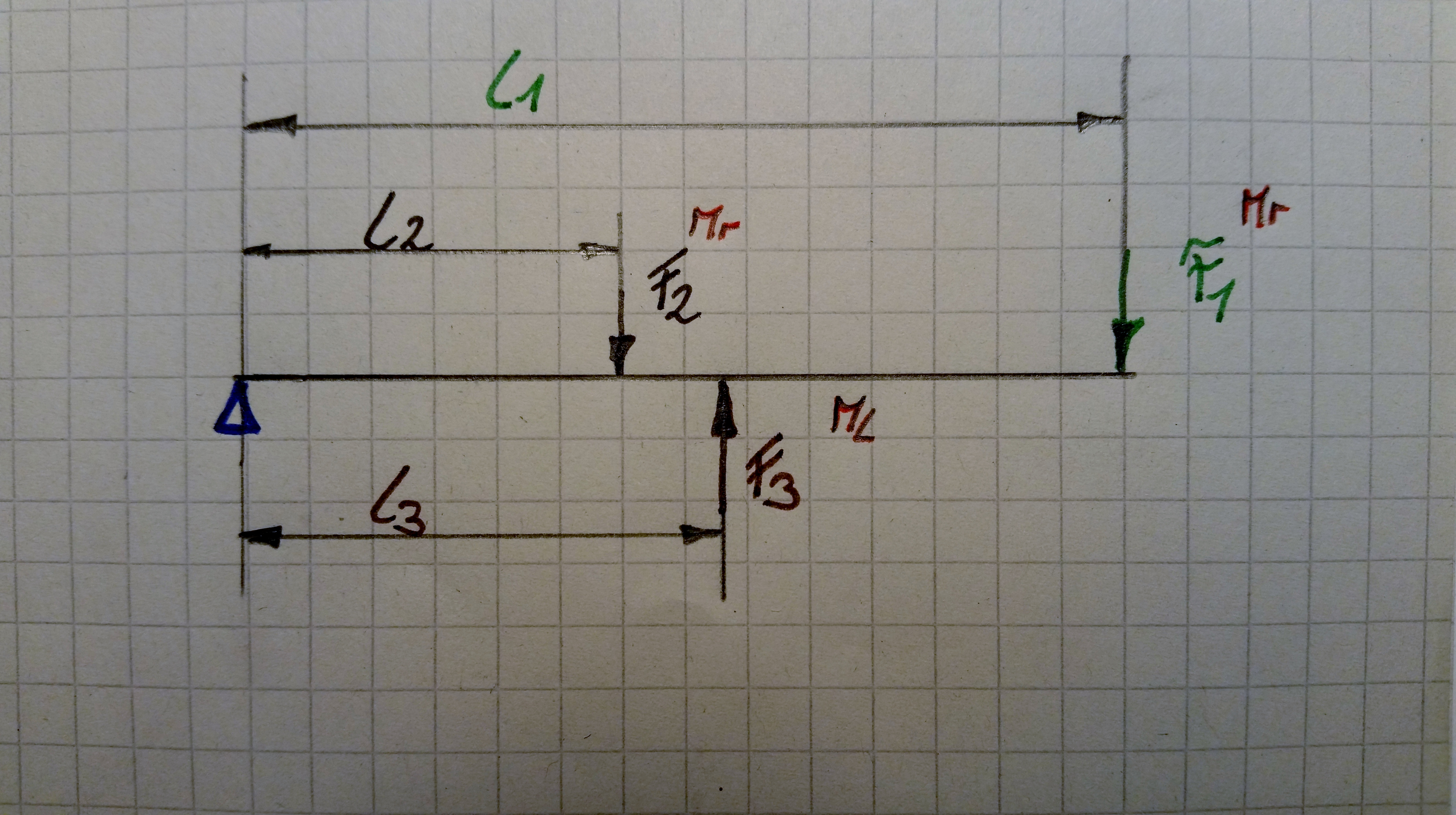

Also bis jetzt haben wir nur mit der Formel: Fh*lh=Fg*lg+Fb*lb gerechnet und das Ergebnis war 44,7kN.
Ich wäre echt sehr dankbar, wenn mir jemand behilflich sein kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Machst du die Umschulung in einem BFW ? wenn ja in welchem ?

Vielleicht hilft dir das bild im Anhang weiter ( Grafischer Lösungsschritt)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von bjk:
...und das Ergebnis war 44,7kN.

---

Hi bjk,
du hast ein Gewicht von 22,2kN und eine Betriebslast von 100kN das ganze soll nun mit einem Zylinder gestützt werden, der in einem Winkel von 76° (gegen die Horizontale gemessen) von unten dagegen halten soll und zwar - grob angepeilt - auf gut einem Drittel der Hebellänge.
Das alles zusammen genommen macht bei dir weniger als die Hälfte der Betriebslast aus? Hm - das passt nicht....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jay,

habt ihr die Rechnung in der Schule durchgeführt? Irgendwie komme ich bei der Rechnung nicht weiter. Ich komme auf kein schlüssiges Ergebnis
Aus deinem Bild konnte ich einige Hilfen übernehemen, allerdings nicht alles. Hast du die Rechnung noch irgendwo abgeschrieben oder so ?
Vielen Dank im Vorraus.

------------------
Gruß
Seppostat

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Leute

Hat hier irgendwer eine Ahnung vom Hydraulikplan? Der ist ja eigentlich recht einfach. Der dazugehörige Stromlaufplan stellt mich gerade vor eine Herausforderung der Selbsthaltung.
Die ganzen Sicherheitsabfragen der einzelnen Schritte habe ich schon in einem GRAFCET strukturiert. Allerdings bekomme ich diese nicht alle in meinen Plan eingezeichnet....
Vielleicht ist hier ja schon jemand soweit

Mit arbeitsreichen Grüßen

Dominic Markert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

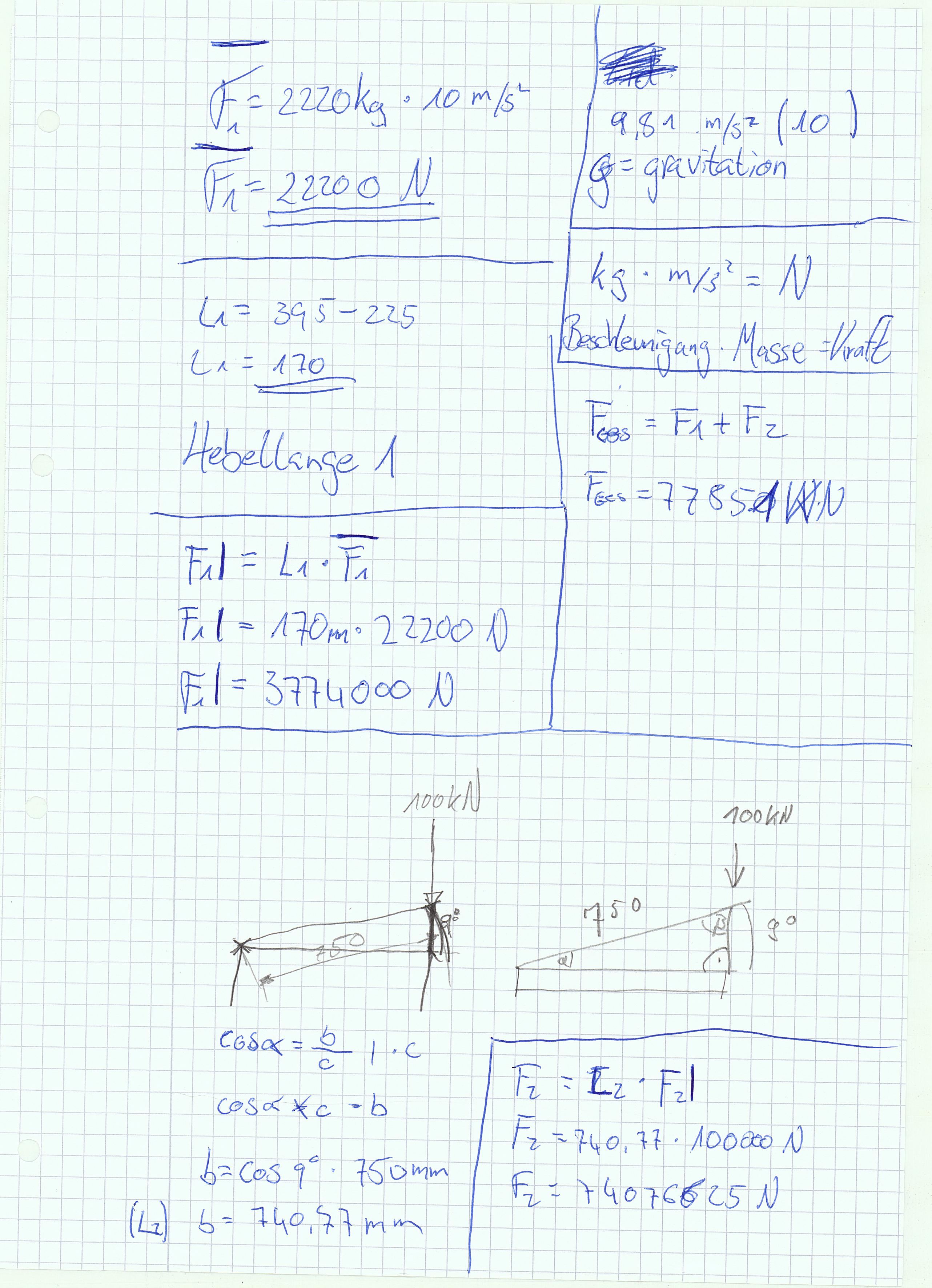

Image_20141113_0001.jpg Image_20141113_0002.jpg

Hey Seppostat!!!

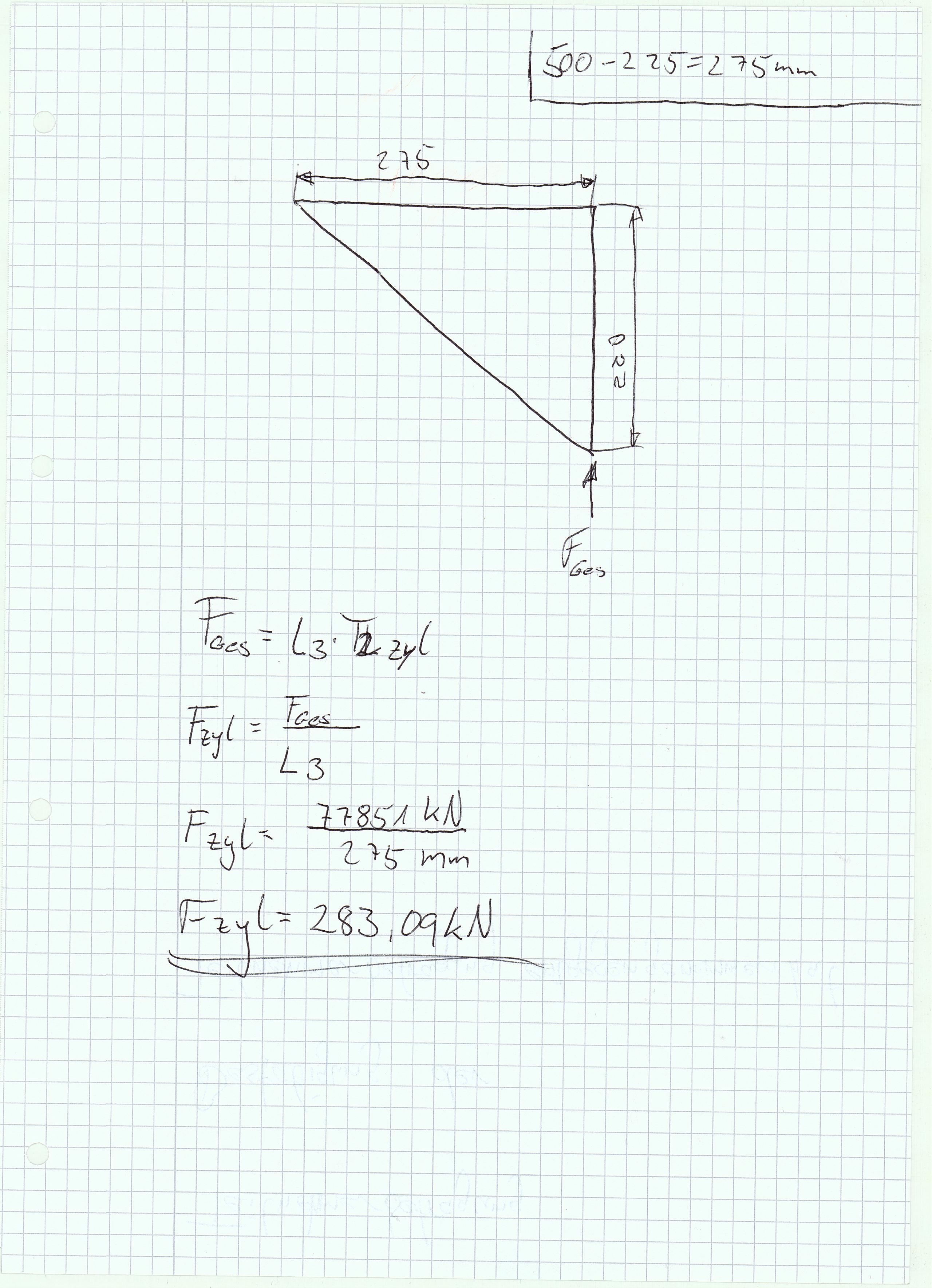

Hier sind meine berechnungen,ich hoffe die helfen dir.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jay,
bei Blatt oben sind das nicht 170m sondern 0,170m
bei Blatt unten müsste nach deiner Rechnung kN/mm rauskommen. ???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich hab bei meiner Berechnung 242kN raus bekommen. Dies wurde mir von Firmenkollegen & Schulkameraden bestätigt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

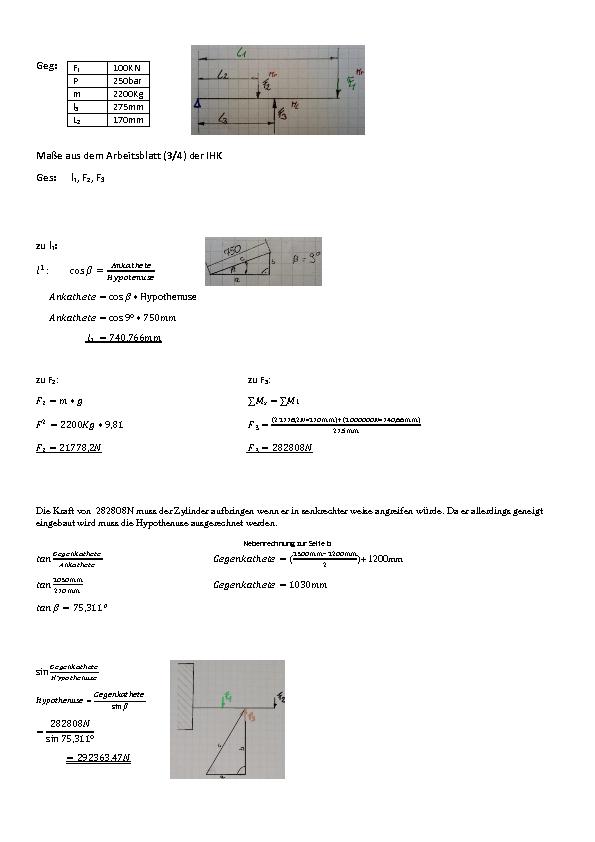

Berechnungen.pdf

Hey Leute,

Nachdem jetzt gut über die Brechungen diskutiert wird  schließe ich mich dem einmal an.
Schaut euch einmal das zweite Blatt meiner Berechnungen an

Mit freundlichen Grüßen

Dominic Markert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey,

bin neu hier, wollt mal fragen ob die Bereitstellungsunterlagen die man downloaden muss bei euch auch so  aussehen wenn ihr sie öffnet.

Bei mir werden nicht alle Teile richtig dargestellt und nen Fehler im Feature Manager hab ich auch.

Arbeite mit den Programm SolidWorks 2014.

LG
Denis

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Towly90,

Ja die Fehler die im Modell sind habe ich auf der zweiten Seite schon niedergeschrieben. Du Arbeitest mit SolidWorks und hast den vorteil der Feature-erkennung allerdings stößt diese bei den Lagern an ihre grenzen deshalb wird dir wahrscheinlich dort ein Fehler angezeigt.

Mit freundlichen Grüßen
Dominic Markert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Kann mir jemand erklären was die bemaßung 1200-1300 bedeutet?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Irina,
dein Zylinder soll so dimensioniert werden, dass vom unteren Auge senkrecht nach oben gemessen nicht länger sein darf als 1300mm und nicht kürzer als 1200mm.
Alles was dazwischen ist, ist erlaubt.

Hat schon mal jemand die min. Hublänge für den Zylinder berechnet?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Dominic,
ich verfolge schon längere Zeit eure Aktivitäten hier und habe schon viele hilfreiche Tipps umsetzen können.
Vielen Dank hierfür erst einmal.

Könntest mir vielleicht auch die Prüfung Teil2 hochladen, denn die zwei Seiten, welche hier geposted sind, reichen wohl nicht ganz aus zur Vorbereitung, tausend Dank dafür...

Maggibrot@gmx.de

Grüsse Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ich wollte mal fragen wie ihr den Zylinder brechnet?
Man muss ja die Kraft berechnen, die der Zylinder hochdrücken muss. Und ich weiß jetzt nicht, ob man dabei die Betriebslast 100 kN berücksichtigen muss oder nur den Schwenkbaren Teil mit 2220 kg.

LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute,
ich wollte mal nachfragen wie Eure Lösungen zum Thema Sicherungseinrichtung aussehen. Mir ist bis jetzt nur eine Vernünftige Lösung eingefallen.

Grüße Fabian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey

ich habe dir auf  PM geschrieben

Zitat:

---

Original erstellt von Fabian92:
Hallo Leute,
ich wollte mal nachfragen wie Eure Lösungen zum Thema Sicherungseinrichtung aussehen. Mir ist bis jetzt nur eine Vernünftige Lösung eingefallen.

Grüße Fabian

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo alle zusammen,

wollte mal Fragen wer welchen FZylinder und welchen kilbendurchmesser rausbekommen hat?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Dominic, deine beiden Mails waren leider leer...
Wäre klasse, wenn du das nochmal versuchen würdest...thanks.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Alles klar werde ich machen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Leute
Ich habe eine Frage !!!!!!!

Wie habt ihr die Aufgabenstellung gelöst ??
Aus der Aufgabenstellung geht hervor dass:
Im Normalbetrieb der Walzgerüste der Bandzugregler so eingestellt, dass das BAnd in der Position Walzline waagerecht geführt wird. Der Hydraulikzylinder befindet sich in der unteren Endlage.

Meine Frage nun : Versteht ihr das als Komplett eingefahren oder evt. Als Arbeitslage??

Wie ich darauf komme.... aus dem Text oben drüber geht hervor das die Bandzugregler dazu da sind unterschiedliche Walzgeschwindigkeiten der Walzgerüste untereinander Abgleichen. d.H. Sie müssten Sich eigentlich doch noch etwas auf und ab bewegen können um die Geschwindigkeit zu regeln.
Ich bin davon ausgegangen dass der Zylinder komplett Eingefahren ist. Würde mich interessieren wie ihr diese zweideutige aussage aufgefasst habt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Leute
Ich habe eine Frage !!!!!!!

Wie habt ihr die Aufgabenstellung gelöst ??
Aus der Aufgabenstellung geht hervor dass:
Im Normalbetrieb der Walzgerüste der Bandzugregler so eingestellt, dass das BAnd in der Position Walzline waagerecht geführt wird. Der Hydraulikzylinder befindet sich in der unteren Endlage.

Meine Frage nun : Versteht ihr das als Komplett eingefahren oder evt. Als Arbeitslage??

Wie ich darauf komme.... aus dem Text oben drüber geht hervor das die Bandzugregler dazu da sind unterschiedliche Walzgeschwindigkeiten der Walzgerüste untereinander Abgleichen. d.H. Sie müssten Sich eigentlich doch noch etwas auf und ab bewegen können um die Geschwindigkeit zu regeln.
Ich bin davon ausgegangen dass der Zylinder komplett Eingefahren ist. Würde mich interessieren wie ihr diese zweideutige aussage aufgefasst habt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
ich habe den Zylinder so ausgelegt, dass er sich in der Walzposition in der unteren Endlage befindet.

LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hey leute für welchen hub habt ihr euch beim zyl. entschieden und welche Größe ?
habt ihr bemerkt das man an den vorgegeben punkte nicht die möglichkeit hat den zylinder anzubinden ?
Leichte abweichungen bestehen
LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo pj94gg,

also ich habe einen Durchmesser von ca. 12 cm rausbekommen. ANonsten habe ich mich auhc schon gefragt wie das mit der Befestigung ist.
In der Aufgabe schreiben sie ja etwas von der Befestigung an der Buchse, was ich nicht ganz verstehe.(Hat jemand vieleicht eine Skizze oder Erklärung parat, wie das gemeint ist) Ich würde den Zylinder einfach an Pos. 15 befestigen.

Mein Zylinder befindet sich auch in der unteren Endlage. Also so habe ich das verstanden. Bin mir aber nicht 100% sicher.

------------------
Gruß
Seppostat

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Abend Leute,

Na dann bin ich ja einmal fürs erste beruhigt... Ja ich habe auch einen Zylinder Durchmesser von rund 12 cm.
Die IHK schreibt extra das für die Anbindung die Buchse Pos.21 verwendet werden kann. Ich habe zwar auch darüber nachgedacht die Pos. 15 zu verwenden. Allerdings hat man dabei keine Möglichkeiten mehr diese ohne Umstände am Walzgerüst an zu bauen. Somit habe ich mich auch für die Pos. 21 Entscheiden. Zur Verbindung... da gibt es einige varianten .. Lasche, Buchse drüber, Verbindungsstück.... usw.
Hat hier schon wer mit der Doku angefangen ??

Ich nutze einfach einmal hier die Chance  Wo Arbeitet ihr eigentlich ? Weiß jemand zufällig ob in eurem Unternehmen noch ein Technischer Produktdesigner gesucht wird ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habt ihr euch mal überlegt was für ein Schwachsinn das ist, was die IHK da so vorschlägt? Bei einseitigem angreifen an der Buchse verwindet sich das Gestell - auch wenn es so massiv gebaut wird.
Sinnvoll wäre ein zentraler Angriff oder - wie die Maschinen in aller Regel gebaut sind - mit zwei Zylindern auf beiden Seiten.
Nu ja - wenn sie es so haben wollen.....

Nee Doku bin ich noch nicht - lediglich die Berechnungen hab ich schon mal in ein passendes Dokument gepackt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
