Guten Morgen,

ich habe ein Problem (ist vielleicht ganz einfach). Ich habe eine Bohrung, die senkrecht in einen quadratischen Körper gebohrt ist. Diese Bohrung soll jedoch in einem Winkel von 45° (Draufsicht) in den Körper gebohrt werden, also schräg. Mir gelingt es einfach nicht, eine schräge Ebene im Winkel von 45° zu erzeugen. Wie kann ich am besten diese schräge Bohrung erzeugen?

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Achse auf Fläche, Ebene durch Achse im gewünschten Winkel zur Körperfläche, Bohrung auf Ebene

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Wyndorps:
Achse auf Fläche, Ebene durch Achse im gewünschten Winkel zur Körperfläche, Bohrung auf Ebene

---

generell ja, aber wenn es eine Bohrung mit Gewinde sein soll, dann gibt es Probleme, da diese Bohrungen keine 2. Richtung unterstützen.  Die Bohrung fängt also mitten im Material an.
Bei solchen Sachen nehme ich viel lieber das gut alte Drehentool. Da habe ich auch meist genau die Maße drin, die ich auf der Zeichnung haben will.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eine Achse auf die Fläche (vorn) erstellen hat geklappt (Achse steht jetzt senkrecht auf Fläche). Danach wollte ich die Ebene erstellen, die Ebene geht aber von links oben nach recht unten. Wie aber kann ich einen Winkel einstellen beim Erzeugen der Ebene. Ich finde einfach keine Einstellung für den Winkel.

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Udo: Da hast Du natürlich recht, aber der Kollege scheiterte ja schon an der Winkelebene. Ich habe mir für so etwas ein schönes UDF in meine DesignTOOLS gepackt. Da kann man dann beide möglichen Raumwinkel zur Bohrfläche über die Maske eingeben.

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von ERNUTE:
... Wie aber kann ich einen Winkel einstellen beim Erzeugen der Ebene. Ich finde einfach keine Einstellung für den Winkel.
...

---

1. Grundkurs machen
2. geeignete Lehrliteratur besorgen
3. Auswahl [LMT] Achse, dann Strg-Taste + [LMT] Winkelebene bzw. Fläch

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

[Diese Nachricht wurde von Wyndorps am 23. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Wyndorps:
... aber der Kollege scheiterte ja schon an der Winkelebene. ...

---

Leider.

Zitat:

---

Original erstellt von Wyndorps:
  1. Grundkurs machen
2. geeignete Lehrliteratur besorgen

---

Kann ich nur unterstützen. Pro/E ist nicht trivial und die Schwierigkeiten und Fehler die man sich durch eine falsche Vorgehensweise einhandeln kann, können durchaus kritisch sein.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der Kollege hat eine Achse senkrecht zur Fläche erzeugt. Durch diese Achse lässt sich dann natürlich keine Ebene mehr erzeugen die im 45°-Winkel zu der Fläche stehen soll.
In diesem Fall wäre eine Achse sinnvoll gewesen, die sozusagen auf der Körperfläche liegt.

Noch besser wäre es gewesen, wenn genau an der Stelle, an der die Bohrungsachse in das Teil eintaucht, ein Bezugspunkt gesetzt worden wäre. Dann eine Ebene durch den Bezugspunkt senkrecht zur Körperfläche erzeugen. Man braucht allerdings noch eine dritte Referenz, welche die Eintauchrichtung bestimmt. Zu dieser Eintauchrichtung soll die Ebene dann parallel liegen.

Ich würde die Bohrung dann auf dieser Ebene auch wie Udo mit dem Drehen-Tool erzeugen.
Die Ebene als Skizzierebene verwenden und den Winkel der Mittellinie (Bohrungsachse) in der Skizze angeben, Mittellinie durch den Bezugspunkt laufen lassen.

------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oder einfacher gesagt:
Die gesuchte Achse ist das Scharnier, um das sich die neue, senkrecht zur Bohrung stehende Ebene drehen soll, möglichst im Eintauchpunkt der Bohrung.

------------------
"If you are not living life on the edge, you are taking up too much space" - oder wie ich das vermeide ... . =>MfG Khan<=
Auch hilfreich: kostenloses Online-Wörterbuch - Google-Suche hier im Forum - die alte Forumssuche und gerne nicht verstanden: PDF's drucken und Abwärtskompatibilität

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

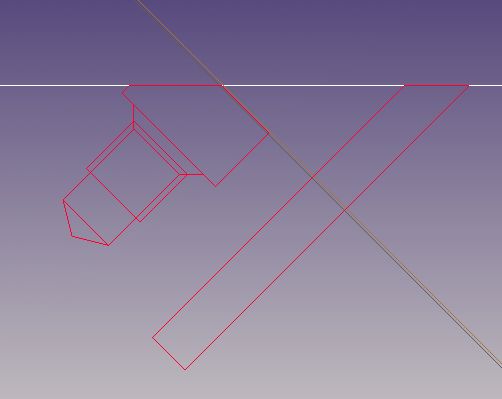

vielen Dank für die Antworten. Ich habe es jetzt hinbekommen, aber nicht mit der Winkeleben, sonder ich habe mir eine Ebene paralle zur Grundfläche erstellt, auf der die Bohrung liegt und dann im Skizziermodus mit Hilfe des Drehen-Tools die Bohrung erstellt.
Vielen Dank noch einmal.
