Autor Thema:  Gewindeausläufe korrekt anzeigen lassen? (8159 mal gelesen)
vonluetzen
Mitglied



Sehen Sie sich das Profil von vonluetzen an!   Senden Sie eine Private Message an vonluetzen  Schreiben Sie einen Gästebucheintrag für vonluetzen

Beiträge: 17
Registriert: 29.01.2009

erstellt am: 02. Feb. 2009 20:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Solidworker,

weiß jemand wie mann Gewindeausläufe in Solidworks anzeigen lässt? Irgendwie enden alle Gewinde bei mir mit einem senkrechten Strich aber ohne auslauf. :-(

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 02. Feb. 2009 21:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Hallo

jaja SWX und Gewinde

wie möchtest Du den genau?

So vielleicht?

http://ww3.cad.de/foren/ubb/Forum2/HTML/016371.shtml#000003

oder so?

http://ww3.cad.de/foren/ubb/Forum200/HTML/000356.shtml#000015


MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 02. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vonluetzen
Mitglied



Sehen Sie sich das Profil von vonluetzen an!   Senden Sie eine Private Message an vonluetzen  Schreiben Sie einen Gästebucheintrag für vonluetzen

Beiträge: 17
Registriert: 29.01.2009

erstellt am: 02. Feb. 2009 23:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für die tipps. Ich möchte einfach nur eine normgerechte darstellung des gewindes in der zeichnung.

"unter Optionen/Systemoptionen/Datenoptionen "Normdaten bearbeiten" aussuchen, ganz oben auf "Normen" klicken, dann rechts im Feld den neuen Namen aussuchen und auswählen, welche Norm kopiert werden soll. Achtung, die zu kopierende Norm muß aktiviert sein. Dann die Originale Norm deaktivieren und die Kopierte nach Wunsch modifizieren."

Das hilft mir leider nicht weiter da ich nichtmal datenoptionen unter systemoptionen habe. sw(2007) Ich bin recht neu zu SWXSolidWorks deswegen wärs super nett wenn man mir das nochmal für dumme erklären könnte. :-)

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 02. Feb. 2009 23:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Hallo,

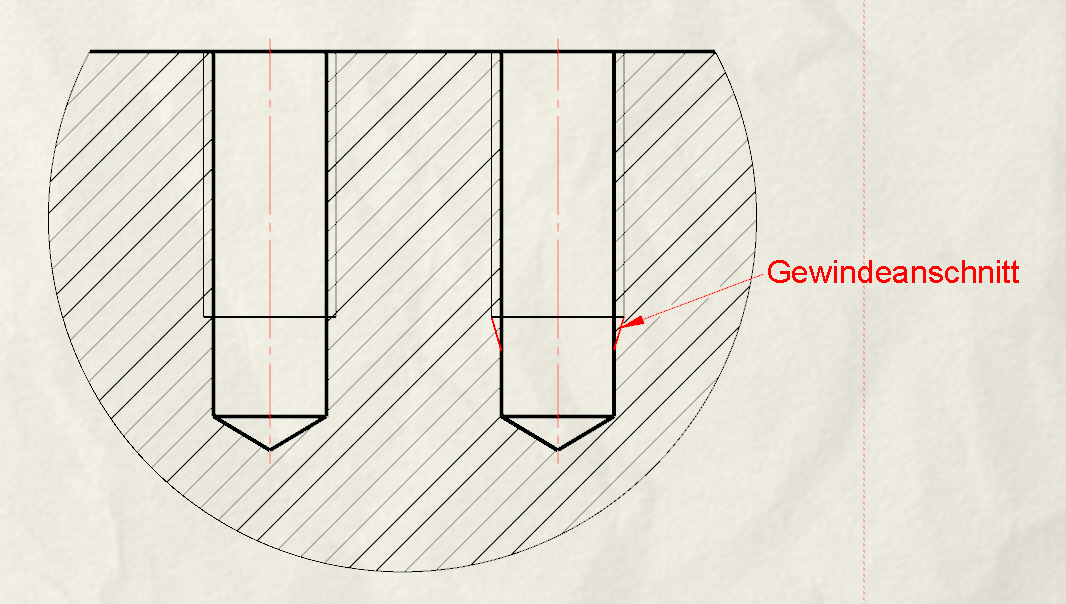

Du solltest vielleicht mal versuchen die Felder von meinem Bild
Gewinde2 alle auszufüllen!
Und zwar im Modell!
Hab gerade kein SWXSolidWorks zur Hand
Aber mit Bohrungsbeschreibung(eigener Button) kannst Du dann weiterkommen!

(Immer Endbedingung eingeben)
(sonst gehts durchs ganze Teil)

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 02. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sonti
Mitglied
dipl. Masch.-Ing.


Sehen Sie sich das Profil von sonti an!   Senden Sie eine Private Message an sonti  Schreiben Sie einen Gästebucheintrag für sonti

Beiträge: 1175
Registriert: 26.01.2007

Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)

erstellt am: 03. Feb. 2009 09:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Hallo vonluetzen

In einem solchen Betrieb möchte ich auch mal arbeiten wo man für solche nebensächlichkeiten Zeit hat. Zeit ist Geld, was vor allem in der heutigen Zeit wissen sollte. Übrigens, nach Norm können die Gewinde auch mit einer Linie, wie du beschrieben hast, gezeichnet werden!

Gruss Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker



Sehen Sie sich das Profil von Robert Hess an!   Senden Sie eine Private Message an Robert Hess  Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 03. Feb. 2009 09:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich




Hallo,

ich meine das der Gewindeauslauf so O.K. ist. Oder reicht Dir das nicht so? Man hat zwar als Technischer Zeichner noch gelernt am Ende den Auslauf mit einer Schräge mit Radius darzustellen, aber dies ist glaube ich heute nicht mehr nötig / so erlaubt.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 03. Feb. 2009 10:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Moin,

erlaubt schon nur wird er in der Regel nur dann dargestellt und bemasst,
wenn dies im speziellen Fall notwendig ist.

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker



Sehen Sie sich das Profil von Robert Hess an!   Senden Sie eine Private Message an Robert Hess  Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 03. Feb. 2009 10:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Hallo Klaus,

Du sprichst jetzt nur von den Regeln in Deiner Firma, oder?
Als Technischer Zeichner kann ich entweder den Gewindeauslauf in seiner vereinfachten/schematischen Darstellung anbringen oder die Detaillierte.

MFG Robert Hess.

[Diese Nachricht wurde von Robert Hess am 03. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 03. Feb. 2009 10:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Moin Robert,

nein das sind nicht die Regeln unserer Firma, so steht's in der
der DIN 406. Letzlich wenn's um Zeichnungen geht: erlaubt ist
das was gefordert wird, die Norm ist nicht Gesetz

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker



Sehen Sie sich das Profil von Robert Hess an!   Senden Sie eine Private Message an Robert Hess  Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 03. Feb. 2009 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Hallo Klaus,

also ich bin gerne bereit was dazuzulernen, aber des es ein "Muß" dafür gibt ist mir neu. Die DIN 406 gibt es in 12 Teilen. Also ein wenig genauer wäre schon nett.

Nach DIN 76 habe ich auf jeden Fall beide Darstellungsmöglichkeiten. Perönlich finde ich dies auch besser, weil nicht jeder Fertiger an der Maschine die Norm auswendig weiß oder parat hat. Darum meine ich Ihm damit zu entlasten.

MFG Robert Hess.

[Diese Nachricht wurde von Robert Hess am 03. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ramona779
Mitglied
Techn. Zeichnerin


Sehen Sie sich das Profil von Ramona779 an!   Senden Sie eine Private Message an Ramona779  Schreiben Sie einen Gästebucheintrag für Ramona779

Beiträge: 470
Registriert: 03.12.2007

erstellt am: 03. Feb. 2009 11:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Stimmt wohl das nicht jeder die Normen zur Hand hat. Aber die ist doch sehr geläufig und wird oft verwendet. Also wir stellen hier Gewindeausläufe nach DIN nur vereinfacht dar. Um die Zeit zu sparen ist die vereinfachte Darstellung ja gedacht.
Insoweit schließe ich mich also Klaus an.

------------------
Gruß, Ramona

[Diese Nachricht wurde von Ramona779 am 03. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker



Sehen Sie sich das Profil von Robert Hess an!   Senden Sie eine Private Message an Robert Hess  Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 03. Feb. 2009 12:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Hallo Ramona,

es ging jetzt nur um das "Muß" oder "Kann" als Vorgabe zum vereinfachten Darstellen.

Über das Zeit sparen (und damit Geld)kann man unter Strich auch zu einem anderen Ergebnis kommen. Kommt auf die Randbedingungen an.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 03. Feb. 2009 13:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Moin,

[...]
es ging jetzt nur um das "Muß" oder "Kann" als Vorgabe zum vereinfachten Darstellen.
[...]

richtig und von *Muss* habe ich nichts gesagt, ansonsten findet man
den Passus in der DIN 406-11

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker



Sehen Sie sich das Profil von Robert Hess an!   Senden Sie eine Private Message an Robert Hess  Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 03. Feb. 2009 19:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Hallo Klaus,

Du hattes auf meine Aussage:"Als Technischer Zeichner kann ich entweder den Gewindeauslauf in seiner vereinfachten/schematischen Darstellung anbringen oder die Detaillierte." geantwortet

Zitat:
Original erstellt von modeng:
Moin Robert,

nein das sind nicht die Regeln unserer Firma, so steht's in der
der DIN 406.

Klaus


Sorry. Dann hatte ich Deine Antwort falsch verstanden.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

erstellt am: 03. Feb. 2009 21:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich


hmm :-)

erster Beitrag von mir bezog sich auf #5 und den Satzteil:
[...]
... so erlaubt.
[...]

zweiter Beitrag bezog sich dann auf #7 (Deine Antwort darauf)
und mein letzter (#12) auf die Frage wo man das finden koennte.

Aber wir sind ja jetzt wieder 'synchron' sozusagen :-)

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker



Sehen Sie sich das Profil von Robert Hess an!   Senden Sie eine Private Message an Robert Hess  Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 03. Feb. 2009 21:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich

Nun ja. Wie auch immer. Man muss nicht immer alles verstehen. Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von ThoMay an!   Senden Sie eine Private Message an ThoMay  Schreiben Sie einen Gästebucheintrag für ThoMay

Beiträge: 5260
Registriert: 15.04.2007

SWX 2019
Windows 10 x64

erstellt am: 04. Feb. 2009 06:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vonluetzen 10 Unities + Antwort hilfreich




Hallo und einen schönen Tag an Alle.

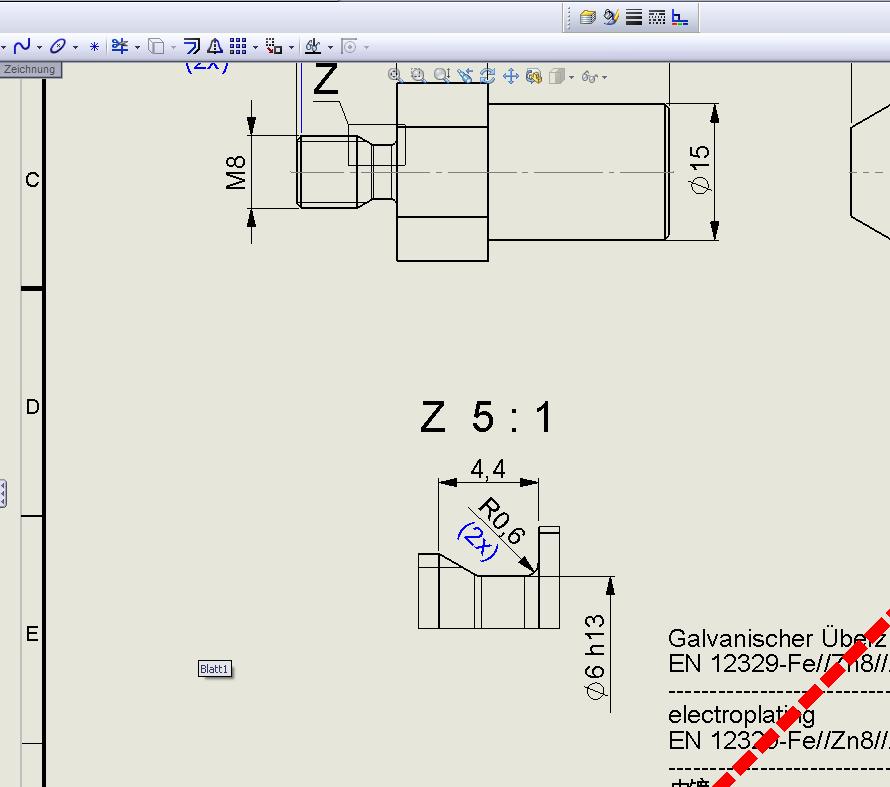

Wenn ich vonluetzen richtig vrestanden habe, meint er die Darstellung des Gewindeanschnitts und nicht den Gewindeauslauf.

Den stellt SWX nicht dar. Ist nach meinen Kenntnissen auch bei keinem anderen CAD Programm gebräuchlich.

Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen - Nettiquette - alte Suchfuntion - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Konverter - 3D Modelle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
