Thema: flexibler O-Ring (2373 mal gelesen)

limatec
Mitglied

Senden Sie eine Private Message an limatec

Schreiben Sie einen Gästebucheintrag für limatec

Beiträge: 39
Registriert: 15.06.2007

erstellt am: 12. Mrz. 2008 08:30

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo!
Ich möchte gerne einen O-Ring flexibel in meine Baugruppe einbauen, so dass er sich der Nut anpasst und im Schnitt keine Durchdringung darstellt. Außerdem möchte ich aber für die Zeichnung eine Explosionsdarstellung haben, in der der O-Ring wieder den entspannten Ausgangszustand haben soll. Ich möchte dabei nach Möglichkeit ohne Familientabelle arbeiten. Ist sowas möglich? Und wie?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Aurelius
Mitglied
Technischer Zeichner

Senden Sie eine Private Message an Markus Aurelius

Schreiben Sie einen Gästebucheintrag für Markus Aurelius

Beiträge: 115
Registriert: 13.07.2007

Wildfire 3.0 M100
Intralink 3.4 M020
CT-3dEvolution 2006.447
Intel Core2 Duo
nVidia Quadro FX 1500
Windows XP64

erstellt am: 12. Mrz. 2008 08:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für limatec

Morgen limatec!

Wie du schon gesagt hast, flexibel einbauen ist das Stichwort! Du kannst an dem O-Ring die Maße, die du für die Anpassung an die Nut verändern musst, flexibel machen. Die Explosionsdarstellung würde ich mit einer Vereinfachten Darstellung lösen. Also den Ring einmal normal einbauen und einmal flexiebel einbauen. Familientabellen würde ich vermeiden (vielleicht weil ich sie an sich nicht mag?? Wer weiß...)

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gigant
Mitglied
Konstrukteur

Senden Sie eine Private Message an gigant

Schreiben Sie einen Gästebucheintrag für gigant

Beiträge: 85
Registriert: 05.01.2006

ProE Wildfire2 M160
Windows XP
Windows 2000

erstellt am: 12. Mrz. 2008 08:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für limatec

Hallo limatec!

Vielleicht hilft dieser link dir weiter. Das Thema flexibler o-Ring hatten wir schon mal.

http://ww3.cad.de/foren/ubb/Forum12/HTML/007532.shtml#000000

Gruß
Andy

------------------
"Man verliert die meiste Zeit damit, dass man Zeit gewinnen will."
Zitat von John Steinbeck

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

limatec
Mitglied

Beiträge: 39
Registriert: 15.06.2007

erstellt am: 12. Mrz. 2008 09:29

<-- editieren / zitieren -->

Unities abgeben:

Schonmal danke für die schnellen Antworten von euch. Ich werde mich melden, sobald ich einen Versuch gestartet habe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

carsten-3m
Mitglied
Dipl.-Ing. Mbau (Produktmanagement, Patent- und Normwesen)

Senden Sie eine Private Message an carsten-3m

Schreiben Sie einen Gästebucheintrag für carsten-3m

Beiträge: 950
Registriert: 08.05.2007

Pro/E Wildfire 4
PDMLink

erstellt am: 12. Mrz. 2008 10:36

<-- editieren / zitieren -->

Unities abgeben:

Nur für limatec

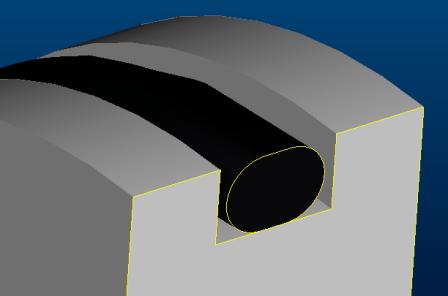

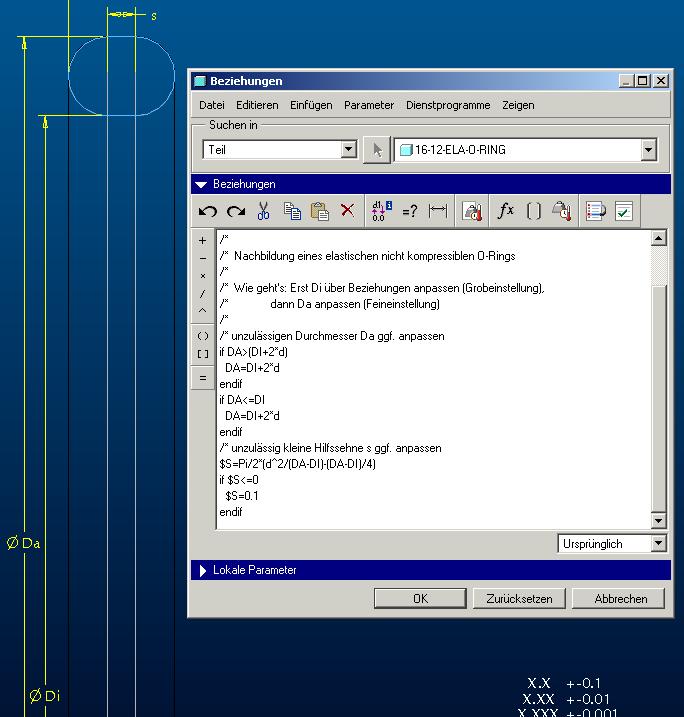

Ich hab mal vor Ewigkeiten am Thema "elastischer O-Ring" rumexperimentiert (siehe Anhänge). Mein Lösungsansatz soll hier eher zum Nachdenken anregen, kann ja sein, dass er hier gar nicht passt.

Davon ab, damals verfolgte ich u. a. das Ziel, das Modell eines elastischen O-Rings passend sowohl für Radial- als auch für Axialnuten zu erstellen - aber irgendwie war das nicht hinzubekommen, es waren wohl zu viele Unbekannte. Weiß dazu wer ne Lösung?

------------------
Seit Pro/E Version 1 dabei, auwei...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.

Senden Sie eine Private Message an arni1

Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 12. Mrz. 2008 10:54

<-- editieren / zitieren -->

Unities abgeben:

Nur für limatec

Hallo!

Sowas hatten wir schon mal: http://ww3.cad.de/foren/ubb/Forum12/HTML/013197.shtml#000001

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

armino
Mitglied

Senden Sie eine Private Message an armino

Schreiben Sie einen Gästebucheintrag für armino

Beiträge: 239
Registriert: 17.04.2002

Wildfire 2.0 WV M250
nVIDIA Quadro fx1700
INNEO Startup-Tools 2007
Windows XP 32-bit
Intel Core 2 Duo 2.66 GHz
HP 2 GB PC2-6400 DDR2-800

erstellt am: 12. Mrz. 2008 10:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für limatec

Das Thema meines Namensvetters ist wahrscheinlich der Ansatz
http://ww3.cad.de/foren/ubb/Forum12/HTML/010014.shtml#000000

Gruss Armino

------------------
"Wildfires are dangerous, hard to control, and economically catastrophic"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 18. Mrz. 2008 10:51

<-- editieren / zitieren -->

o-ring_flexi.prt.zip

Zitat:
Original erstellt von carsten-3m:
..Davon ab, damals verfolgte ich u. a. das Ziel, das Modell eines elastischen O-Rings passend sowohl für Radial- als auch für Axialnuten zu erstellen - aber irgendwie war das nicht hinzubekommen, es waren wohl zu viele Unbekannte. Weiß dazu wer ne Lösung?

Noch 'ne Variant.
O-Ring hat vordefinierte Flexibilität und kann beim Einbau axial oder radial über Meßfunktion angepaßt werden. Familientabelle ist nicht möglich, da beim Einbau der Ursprüngliche Durchmesser überschrieben wird. Damit kommen die Instanzen durcheinander.

------------------
