Thema: Bohrung in Rundung (10147 mal gelesen)
|
B1ackEag1e
Mitglied
Konstrukteur
   Beiträge: 93
Registriert: 03.04.2008
|
erstellt am: 04. Jul. 2008 11:52  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich als Inventor NEuling hab mal wieder eine Frage. Ich habe jetzt eine Rundung erstellt und möchte jetzt auf den Größten Durchmesser von der Seite 4 Löcher Bohren die jeweils 90° auseinander gebohrt werden müssen. Also auf jede Seite 1 Loch. Ich würde mich sehr über Hilfe freuen. ^^ MFG
BlackEagle [Diese Nachricht wurde von B1ackEag1e am 04. Jul. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen
Beiträge: 2588
Registriert: 14.10.2004 INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3
|
erstellt am: 04. Jul. 2008 12:02 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Drücke den Button "Arbeitsebene", dann klickst du auf eine Ursprungsebene des Teils, die längs durch das Teil geht und dann auf den Mantelteil, auf dem du die Bohrung erstellen willst. Auf die entstandene Arbeitsebene legst du eine Skizze, Arbeitspunkt erstellen, event. Kontur projizieren oder am Ursprung mit Maßen festmachen, Bohrung erstellen. Diese Bohrung dann 4x anordnen. BB ------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
deepspeed
Ehrenmitglied
Beiträge: 1575
Registriert: 28.06.2004 Inventor 2015
Vault 2015
-----------------
Citrix
|
erstellt am: 04. Jul. 2008 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
|
B1ackEag1e
Mitglied
Konstrukteur
Beiträge: 93
Registriert: 03.04.2008
|
erstellt am: 04. Jul. 2008 12:17 <-- editieren / zitieren --> Unities abgeben:
|
B1ackEag1e
Mitglied
Konstrukteur
Beiträge: 93
Registriert: 03.04.2008 Catia V5 R19
Dell XPS M1710
T2600 @ 2,16 GHz 2,17 GHz
2GB RAM
Windiws 7 32bit
|
erstellt am: 04. Jul. 2008 12:46 <-- editieren / zitieren --> Unities abgeben:
Hmm hab noch ne frage  Ich hab das jetzt mit den Bohrungen hinbekommen. Aber jetzt will ich ne Bohrung von den Seitenbohrungen zur Stirnfläche im Winkel von 45° Grad haben. Wie bekomme ich das denn hin? und dann am besten noch in einer Bogenform das ich hinterher ein S-Form habe. (So sollen die 3 Löcher angeordnet sein die ich dort Bohren will. Danke im Vorraus für die Hilfe MFG
BlackEAgle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen
Beiträge: 2588
Registriert: 14.10.2004 INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3
|
erstellt am: 04. Jul. 2008 13:00 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Hab´s nicht ganz verstanden, aber meißtens musst du dir für solche Elemente Benutzerarbeitsebenen erzeugen. Eine Ebene in einem Winkel erzeugt man, indem man eine Achse und eine Ebene (z.B. aus "Ursprung" oder Korperkanten und -flächen) anklickt. Dann bekommt man eine Dialogbox mit einer Winkelangabe. BB ------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Der Zeichner
Mitglied
Projektleiter / Konstrukteur / Technischer Zeichner / Betriebsschlosser
Beiträge: 433
Registriert: 01.02.2008 MAXDATA Fusion; Intel(R)Core(TM)2 Quad Q6600 CPU @ 2,4 GHz; Arbeitsspeicher 4GB; ATI FireGL ; 300 GB; Win XP Prof.; Inventor 11
Space Navigator
|
erstellt am: 04. Jul. 2008 13:11 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Also wenn die Bohrung eine S Form haben soll, frag ich mich wie du die Herstellen willst. Erzeugen geht dabei über Sweeping. (Wenn ich verstanden habe was du möchtest.) ------------------
Grüße Fritz
Wissen ist Macht - Weist du nix - macht auch nix!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TStein
Mitglied
Entwicklung und Konstruktion
Beiträge: 523
Registriert: 28.05.2002 HP Z210, 16GB RAM, Quadro 2000, SpacePilot
Leptop Acer V3-772G, 16 GB RAM, SSD, Geforce GTX760, SpaceMouse Wireless
Win10Pro
AIP 2020.3, Z88v5
|
erstellt am: 04. Jul. 2008 14:02 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
|
rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)
Beiträge: 2050
Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 04. Jul. 2008 15:09 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Zitat:
Original erstellt von Der Zeichner:
Also wenn die Bohrung eine S Form haben soll, frag ich mich wie du die Herstellen willst.
Er meint wahrscheinlich ein rechteckiges S , also 3 90° Richtungswechsel. Kann man herstellen indem man sehr genau schräg bohrt. Für Inventor siehe Bild ------------------
Kein Mensch ist so beschäftigt, daß er nicht die Zeit hat, überall zu erzählen, wie beschäftigt er ist. - Robert Lembke Grüße, Marcus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TStein
Mitglied
Entwicklung und Konstruktion
Beiträge: 523
Registriert: 28.05.2002 HP Z210, 16GB RAM, Quadro 2000, SpacePilot
Leptop Acer V3-772G, 16 GB RAM, SSD, Geforce GTX760, SpaceMouse Wireless
Win10Pro
AIP 2020.3, Z88v5
|
erstellt am: 04. Jul. 2008 20:42 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Zitat:
Original erstellt von rAist:
Er meint wahrscheinlich ein rechteckiges S , also 3 90° Richtungswechsel. Kann man herstellen indem man sehr genau schräg bohrt.Für Inventor siehe Bild
wenn ER sich nur mal melden würde!!!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
B1ackEag1e
Mitglied
Konstrukteur
Beiträge: 93
Registriert: 03.04.2008
|
erstellt am: 04. Jul. 2008 22:25 <-- editieren / zitieren --> Unities abgeben:
Hallo, Danke erstmal für die Hilfe. rAist echt klasse dein Video das Zeigt mir mal wie ihr so Arbeitet. Also mein Ziel ist es 3 Bohrungen in einen Winkel von ca. 45 Grad zu den SEitlichen Bohrungen zu bekommen. Also von jeder Bohrung die ich von der Seite erstellt habe sollen 3 Bohrungen in einen Winkel und einer Richtung erstellt werden. Damit sich das Bauteil durch die Druckluft von alleine ins Rotieren bringt. Ich hab mal ein Bild erstellt und was eingezeichnet. Sorry das es nicht sehr genau ist aber hab gerade keine Maus am Notebook ^^. Ich hoffe das ihr euch jetzt vorstellen könnt was ich meine  und mir weiterhelfen könnt ^^. THX im vorraus für eure Hilfe MFG
BlackEagle ps.: wie ich das herstellen will: Die Grundform wird Gedreht und die Bohrungen werden hinein Gefräst. [Diese Nachricht wurde von B1ackEag1e am 04. Jul. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pepper4two
Mitglied
Beiträge: 1133
Registriert: 30.11.2003 Dell Precision M6800; Intel® Core™ i7-4810MQ Prozessor; 32GB (4x8GB) HyperX HX316LS9IB/8 1600MHz DDR3L; AMD FirePro M6100 2GB GDDR5; UltraSharp FHD (1.920 × 1.080); Hybrid-SATA-Festplatte, 2,5 Zoll, 5oo GB, 6 Gbit/s, 8 GB Flash-Speicher; Spaca Mouse Pro Wireless; Cad Mouse; SWX 2013 SP5
|
erstellt am: 04. Jul. 2008 23:05 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Hi B1ackEag1e, wie wäre es mit dieser Variante. Bild anzeigen: Hier Klicken! Gruss Matthias
=== MP/edit === Sehr breites Bild durch Link ersetzt. ===
------------------
Nihil Ex Nihilo [Diese Nachricht wurde von pepper4two am 04. Jul. 2008 editiert.] [Diese Nachricht wurde von pepper4two am 04. Jul. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
B1ackEag1e
Mitglied
Konstrukteur
Beiträge: 93
Registriert: 03.04.2008
|
erstellt am: 05. Jul. 2008 00:15 <-- editieren / zitieren --> Unities abgeben:
|
Charly Setter
Moderator

Beiträge: 11977
Registriert: 28.05.2002 Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.<P>Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)
|
erstellt am: 05. Jul. 2008 08:22 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Dann schau Dir doch bitte mal die ipt im Anhang an.... ------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen. Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 9326
Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 05. Jul. 2008 09:19 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
|
B1ackEag1e
Mitglied
Konstrukteur
Beiträge: 93
Registriert: 03.04.2008
|
erstellt am: 05. Jul. 2008 10:15 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Charly Setter:
Dann schau Dir doch bitte mal die ipt im Anhang an....
Hmm würd ich ja gerne aber ihrgendwie bekomme ich die ipt datei nicht geöffnet [Diese Nachricht wurde von B1ackEag1e am 05. Jul. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister
Beiträge: 3616
Registriert: 24.02.2006 Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise
|
erstellt am: 05. Jul. 2008 10:24 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
|
pepper4two
Mitglied
Beiträge: 1133
Registriert: 30.11.2003
|
erstellt am: 05. Jul. 2008 12:38 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Zitat:
Original erstellt von W. Holzwarth:
Wieso hat hier noch keiner über die Bildgröße gemeckert?  ;)
Das hat mich auch schon gewundert, sorry das es ein so großes Bild ist. Es war halt schon spät, und ich habe erst drüber nachgedacht als ich es schon hoch geladen hatte. Asche auf mein Haupt. Übrigens das ist eine Inventor 2009 Datei, eventuell kann es der Adler deshalb nicht öffnen. Es wäre von Vorteil wenn man in der Sysinfo des Adlers mehr über die Umstände sehen könnte unter der er den Inventor betreibt. Wieso hat hier noch keiner über die fehlende Sysinfo gemeckert? Gruss Matthias ------------------
Nihil Ex Nihilo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pepper4two
Mitglied
Beiträge: 1133
Registriert: 30.11.2003 Dell Precision M6800; Intel® Core™ i7-4810MQ Prozessor; 32GB (4x8GB) HyperX HX316LS9IB/8 1600MHz DDR3L; AMD FirePro M6100 2GB GDDR5; UltraSharp FHD (1.920 × 1.080); Hybrid-SATA-Festplatte, 2,5 Zoll, 5oo GB, 6 Gbit/s, 8 GB Flash-Speicher; Spaca Mouse Pro Wireless; Cad Mouse; SWX 2013 SP5
|
erstellt am: 05. Jul. 2008 13:02 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e

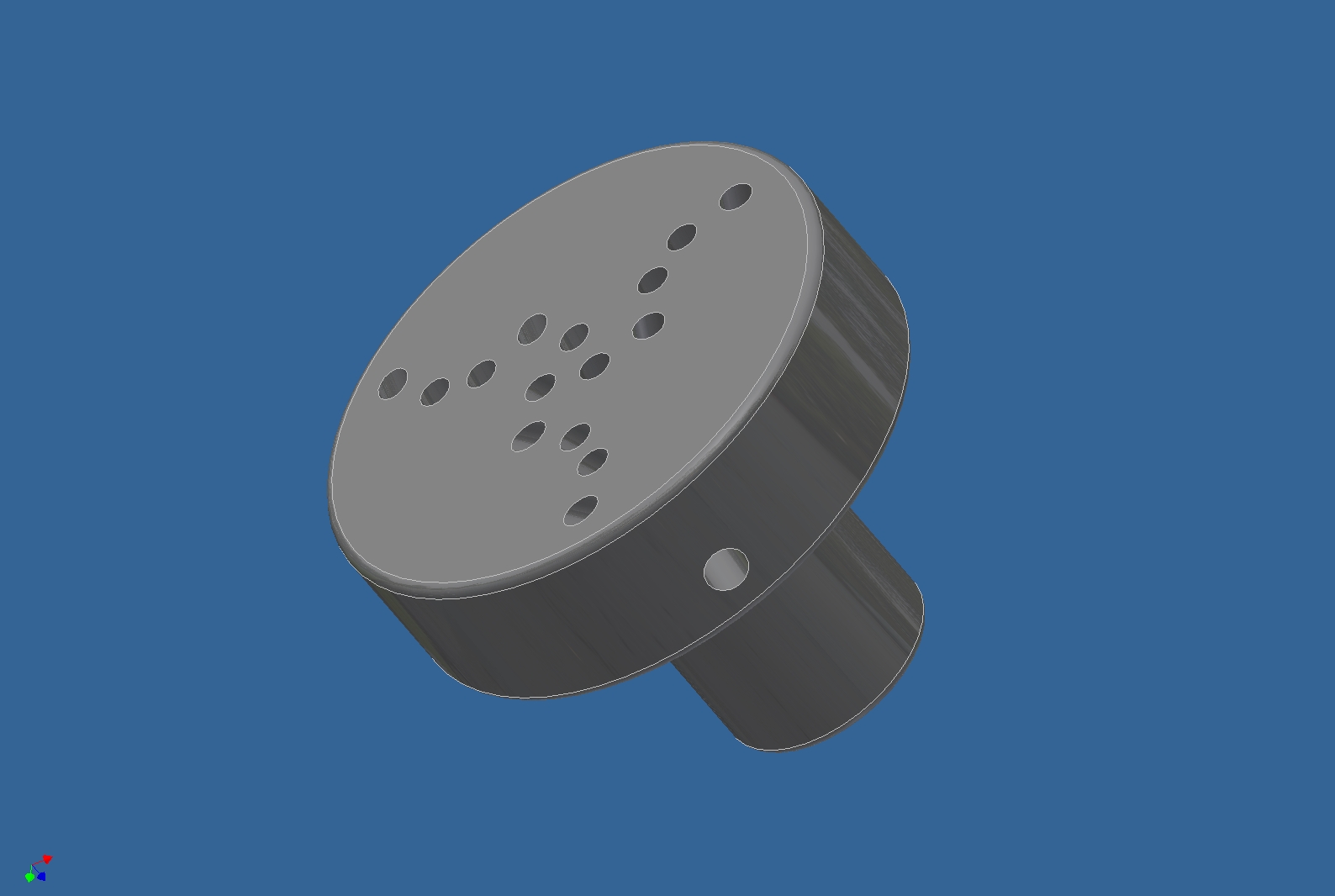

Hallo B1ackEag1e, die Bohrungen enden selbstverständlich in der Querbohrung. Ich hoffe die folgende Animation verdeutlicht einiges:  Folgende Stichworte sollten Dir bei der Lösung deiner Fragestellung auf jeden Fall helfen: Skizze > Arbeitspunkt > Arbeitsachse durch Arbeitspunkte > Bohrung auf Punkt > Richtung angeben > Tiefe definieren (in diesem Fall "Bis zu" und dann die Querbohrung auswählen) > Finale furioso: Die so erstellten Bohrungen einmal um den Grundkörper rotierend, anordnen. Hallo Walter: Diesmal stimmt die Bildgröße !! Beste Grüße Matthias ------------------
Nihil Ex Nihilo [Diese Nachricht wurde von pepper4two am 05. Jul. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
B1ackEag1e
Mitglied
Konstrukteur
Beiträge: 93
Registriert: 03.04.2008
|
erstellt am: 05. Jul. 2008 19:04 <-- editieren / zitieren --> Unities abgeben:
@ pepper4two und den restlichen Leuten die mir geholfen haben. DANKESCHÖN FÜR EURE HILFE !!!! Ich hab es hinbekommen was ich machen wollte ^^ und jetzt mal endlich wieder was neues gelernt ^^ MFG

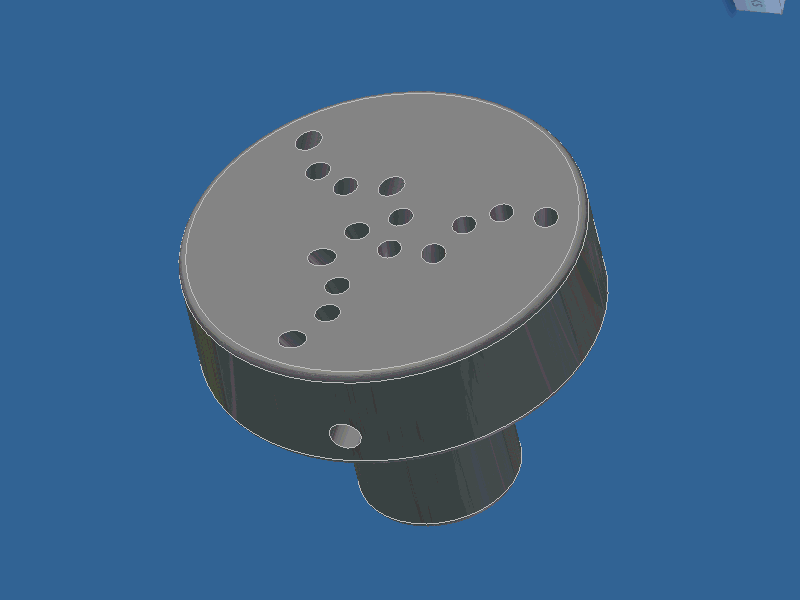

BlackEagle ps.: Damit ihr auch mal seht was ich gemeint habe, hab ich euch das Bild mal hochgeladen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner
Moderator
Rentner
Beiträge: 13003
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 06. Jul. 2008 17:36 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
|
rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)
Beiträge: 2050
Registriert: 07.08.2006 IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)
|
erstellt am: 08. Jul. 2008 08:59 <-- editieren / zitieren --> Unities abgeben: Nur für B1ackEag1e
Zitat:
Original erstellt von B1ackEag1e:
@ pepper4two und den restlichen Leuten die mir geholfen haben.DANKESCHÖN FÜR EURE HILFE !!!! Ich hab es hinbekommen was ich machen wollte ^^ und jetzt mal endlich wieder was neues gelernt ^^ MFG
BlackEagle ps.: Damit ihr auch mal seht was ich gemeint habe, hab ich euch das Bild mal hochgeladen.
JETZT hab ich auch verstanden worum es geht ... lag wohl an mir das ich das nicht gerafft habe  ------------------
Kein Mensch ist so beschäftigt, daß er nicht die Zeit hat, überall zu erzählen, wie beschäftigt er ist. - Robert Lembke Grüße, Marcus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
