Autor Thema:  Transparenter Teilbereich an ipt? (2975 mal gelesen)
Marine
Mitglied
CAD Engineer


Sehen Sie sich das Profil von Marine an!   Senden Sie eine Private Message an Marine  Schreiben Sie einen Gästebucheintrag für Marine

Beiträge: 221
Registriert: 09.03.2004

Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4

erstellt am: 27. Sep. 2004 11:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen

Ich suche eine möglichkeut einen ausgeschnittenen Teilbereich an einem "ipt" transparent darzustellen ohne dass ich das ipt teilen muss und ohne in der Baugruppe wieder zusammenzubauen.

Wer kann mir dabei helfen?

Gruss
Marcel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

guter_geist
Mitglied
Anwendungsberater


Sehen Sie sich das Profil von guter_geist an!   Senden Sie eine Private Message an guter_geist  Schreiben Sie einen Gästebucheintrag für guter_geist

Beiträge: 1385
Registriert: 24.02.2003

erstellt am: 27. Sep. 2004 12:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Hi Marcel,
IMHOIn my humble opinion = Meiner bescheidenen Meinung nach nein. In der IPT kannst Du sowas machen aber sobald Du das Teil dann in 'ne BG setzt wird die transparente Farbe opak.

------------------
Der gute Geist
"Gilde der Erfinnder"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marine
Mitglied
CAD Engineer


Sehen Sie sich das Profil von Marine an!   Senden Sie eine Private Message an Marine  Schreiben Sie einen Gästebucheintrag für Marine

Beiträge: 221
Registriert: 09.03.2004

Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4

erstellt am: 27. Sep. 2004 13:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo guter Geist

Ich bin der Meinung, dass es in der ipt nicht geht ein ausgeschnittenes Teil transparent darzustellen.

In der Baugruppe funktioniert es, wenn ich aus dem einen Teil zwei Teile mache und das eine transparent darstelle.
Schön wäre jedoch wenn man an einem ipt so etwas wie ein Ausbruch transparent darstellen könnte.

Marcel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 27. Sep. 2004 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Hallo,
die einzige Möglichkeit, die ich bis jetzt rausgefunden habe ist die, Flächen oder Flächensegmenten eine transparente Textur zuzuweisen, die so klein wie möglich skaliert werden muss.

Sieh aber IMOIn my opinion = Meiner Meinung nach nich optimal aus

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 27. Sep. 2004 15:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich




Also,
hab´s nochmal ausprobiert, jetzt aber mit einer selbstgemachten bmp, die nur einfarbig rosa, Pardon margenta war, die dann den anderen Texturen zugefügt(Format xxxx&.bmp)
dann diese Textur einer Teilfläche zugeordnet. Klappt. Auch in der BG

Andreas
[edit]

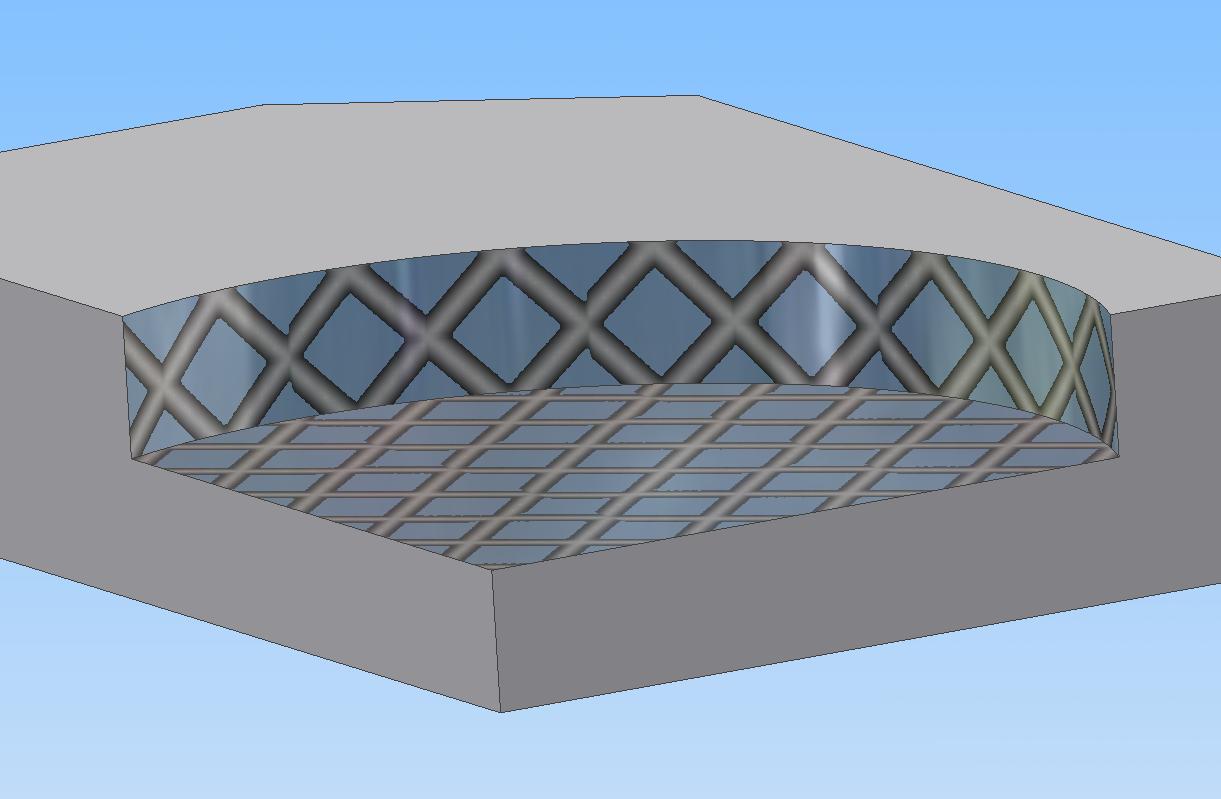

hier noch das Bild zum Thema

[/edit]

[Diese Nachricht wurde von Andy-UP am 27. Sep. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marine
Mitglied
CAD Engineer


Sehen Sie sich das Profil von Marine an!   Senden Sie eine Private Message an Marine  Schreiben Sie einen Gästebucheintrag für Marine

Beiträge: 221
Registriert: 09.03.2004

Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4

erstellt am: 27. Sep. 2004 16:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Andreas

Ja sieht gut aus. Funktioniert bei mir aber nicht. Die Texture wird angezeigt, aber nicht Transparent obwol ich es transparent eingestellt habe. Kannst Du mal ein Muster reinstellen. Möglicherweise liegt es an den Einstellungen.

Marcel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 27. Sep. 2004 17:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich


Screen_Trans&.bmp.txt


Hallo Marcel,
zum Probieren könntest Du eine von den transparenten Texturen einfügen, die schon im IV drin sind (zB Screen_2&.bmp).
Dazu kannst Du in der ipt die gewünschte Fläche mit dem "Trennen" -befehl aus einer grösseren Fläche herausscheiden.
Danach musst Du dieser so entstandenen Teilfläche einen neuen Farbstil zuweisen, den du zuvor oder danach mit der (halb)-transparenten Textur belegst. Du kannst aber auch einfach die Teilfläche mit dem Befehl "Fläche löschen" entfernen.

Wenn Dir das dann noch nicht gefällt, kannst Du eine Halbtransparente Bitmap aus dem entsprechenden IV Verzeichnis kopieren und mit MS-Paint beliebig bearbeiten, Hauptsache die bmp wird im Format ....&.bmp gespeichert und hat die Grundfarbe Margenta.

Ich habe eine bmp erzeugt, die auf der Grundfarbe einige weiße einsprengsel hat; die nehmen dann die gewünschte Farbe im Modell an.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 27. Sep. 2004 18:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 27. Sep. 2004 18:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Andy-UP:
... Hauptsache die bmp wird im Format ....&.bmp gespeichert und hat die Grundfarbe Margenta ...

Magenta muss es nicht sein, es wird die Farbe als transparent angesehen, die das Pixel in der unteren rechten Ecke hat. Daher erscheint auch bei transparenten Texturen (--&.bmp) die Spalte ganz rechts und die Zeile ganz unten nicht auf dem Bauteil.

------------------
Michael Puschner
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dillmann rudi
Mitglied



Sehen Sie sich das Profil von dillmann rudi an!   Senden Sie eine Private Message an dillmann rudi  Schreiben Sie einen Gästebucheintrag für dillmann rudi

Beiträge: 160
Registriert: 27.09.2004

AIS8/AIS10

erstellt am: 27. Sep. 2004 19:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Hallo Leute,

ich muss mich outen, aber ich steh total auf'm
Schlauch oder bin auf dem Holzweg. Das mit der
BMP ist klar, aber mit dem Trennen und so.
Ich raff heute nix, zu lange vor der Dose gehockt!
Kann bitte jemand mal ein IPT (Diva8) für mich
einstellen?

Gruß Rudi Dillmann

P.S.: Der AHA-Effekt ist sicher! ;-)

------------------
Keine ist auch Eine!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 27. Sep. 2004 20:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Hallo Neuer,
herzlich wilkommen im WBF.
"Trennen" kannst Du mit IV natürlich auch. Du brauchst nur eine Fläche (selbst extrudiert, rotiert oder Arbeitsfläche), die Dein Bauteil schneidet. Dann kannst Du entweder etwas von deinem BT abschneiden oder Bauteilflächen auftrennen und diese neuentstandenen Flächenteile auch separat modifizieren. Fläche anklicken, RMK, Eigenschaften.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 27. Sep. 2004 21:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von dillmann rudi:
... aber mit dem Trennen und so ... Kann bitte jemand mal ein IPT (Diva8) für mich einstellen? ...

Hier ein Beispiel aus den oben angegebenem Links (Transp_&.bmb in die Textur-Bibliothek übernehmen).


Und auch von mir: Willkommen bei CAD.DE und AUGCE!


@Andy-UP:
Eine Fläche zum Trennen braucht's nicht, eine Skizze tut's schon.

------------------
Michael Puschner
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

murphy
Mitglied



Sehen Sie sich das Profil von murphy an!   Senden Sie eine Private Message an murphy  Schreiben Sie einen Gästebucheintrag für murphy

Beiträge: 1141
Registriert: 09.07.2002

Dell Precision Dual XEON
64 GB RAM
SSD
Quadro
(17 jahre alt)

erstellt am: 27. Sep. 2004 22:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Die murphy-Methode, im letzten Arbeitsgang eine Extrusion durch, kann man bei jedem Teil schnell ein- und ausschalten.
http://forum.cad.de/foren/ubb/uploads/murphy/Otto.jpg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marine
Mitglied
CAD Engineer


Sehen Sie sich das Profil von Marine an!   Senden Sie eine Private Message an Marine  Schreiben Sie einen Gästebucheintrag für Marine

Beiträge: 221
Registriert: 09.03.2004

Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4

erstellt am: 28. Sep. 2004 07:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Morgen Andreas

Ich glaube etwas funktioniert bei mir nicht.

Diese Optionen kenne ich alle, aber bei mir geht es nicht.
Ein ganzes Bauteil kann ich problemlos transparent darstellen. Wenn ich es dann mit einzelnen Flächen versuche, zeigt es mir die Texturen an, aber sie sind nicht Transparent.

Stelle doch ein Teil rein, so dass ich nachvollziehen kann was bei mir nicht funktioniert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dillmann rudi
Mitglied



Sehen Sie sich das Profil von dillmann rudi an!   Senden Sie eine Private Message an dillmann rudi  Schreiben Sie einen Gästebucheintrag für dillmann rudi

Beiträge: 160
Registriert: 27.09.2004

AIS8/AIS10

erstellt am: 28. Sep. 2004 07:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Marine:
Morgen Andreas

Ich glaube etwas funktioniert bei mir nicht.

Diese Optionen kenne ich alle, aber bei mir geht es nicht.
Ein ganzes Bauteil kann ich problemlos transparent darstellen. Wenn ich es dann mit einzelnen Flächen versuche, zeigt es mir die Texturen an, aber sie sind nicht Transparent.

Stelle doch ein Teil rein, so dass ich nachvollziehen kann was bei mir nicht funktioniert.


Moin!

danke für das Willkommen und danke für die Antworten,
aber ich bringe es einfach nicht hin den Ausbruch mit der Textur
zu belegen. Bei mir wir immer nur alles andere texturiert!
Muss ich was auswählen oder spinnt meine Dose. Ich
nutze doch "Format - Farben"! Oder?

Gruß Rudi

------------------
Keine ist auch Eine!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 28. Sep. 2004 08:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich


Ausbruch_IV9.zip


Hallo Rudi, Du musst die gewünschte Fläche auswahlen, dann rechte Maustaste und "Eigenschaften" auswählen. In dem Fenster kannst Du dann diese bestimmte Fläche mit einer anderen Farbe belegen. Diese Farbe hast Du vorher oder nachher mit der transparenten Textur versehen.
@Marcel
hier das gewünschte Beispiel. Musst aber auch die angehängte BMP in den Ordner surfaces kopieren.

Andreas

[edit]
folgt mal den Hinweisen von Michael, dann wird glaube ich einiges "transparenter"

[Diese Nachricht wurde von Andy-UP am 28. Sep. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

R.Pilz
Mitglied
techn. Angestellter


Sehen Sie sich das Profil von R.Pilz an!   Senden Sie eine Private Message an R.Pilz  Schreiben Sie einen Gästebucheintrag für R.Pilz

Beiträge: 1262
Registriert: 15.01.2004

Inventor 2016 2.4
Vault 2016 Basic U1
ACAD2016 SP1
Windows 7 64 bit
Dell Precision Tower 5810
Quadro K2200

erstellt am: 28. Sep. 2004 08:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Hallo Rudi,
Mit "Format - Farben"!  einen neuen Stil erzeugen.
Oberflächenbeschaffenheit auswählen, wie von Andy oben beschrieben.
Dann die einzelnen Flächen auswählen, RMK, Eigenschaften und den neu erzeugten Flächenfarbstil auswählen, fertig.

------------------
mfg Robert

(zu Spät!)

[Diese Nachricht wurde von R.Pilz am 28. Sep. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dillmann rudi
Mitglied



Sehen Sie sich das Profil von dillmann rudi an!   Senden Sie eine Private Message an dillmann rudi  Schreiben Sie einen Gästebucheintrag für dillmann rudi

Beiträge: 160
Registriert: 27.09.2004

AIS8/AIS10

erstellt am: 28. Sep. 2004 08:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Ah, jetzt ja, eine Insel mit zwei Bergen.....


Gruß Rudi

------------------
Keine ist auch Eine!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marine
Mitglied
CAD Engineer


Sehen Sie sich das Profil von Marine an!   Senden Sie eine Private Message an Marine  Schreiben Sie einen Gästebucheintrag für Marine

Beiträge: 221
Registriert: 09.03.2004

Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4

erstellt am: 28. Sep. 2004 08:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Immer noch kein Erfolg!

Hier das Bild, wie es bei mir aussieht.

Marcel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 28. Sep. 2004 09:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

Hmmmm.
Versteh ich nicht. das ist ganz offensichtlich die Textur, die ich erzeugt habe, nur daß das Margenta nicht durchsichtig wird. Wechsel doch mal die Textur. Nimm z. B. Screen_2& und mach noch mal einen Screenshot

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marine
Mitglied
CAD Engineer


Sehen Sie sich das Profil von Marine an!   Senden Sie eine Private Message an Marine  Schreiben Sie einen Gästebucheintrag für Marine

Beiträge: 221
Registriert: 09.03.2004

Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4

erstellt am: 28. Sep. 2004 10:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




@Andreas

Bin gerade vom Kaffee zurück gekommen. Hat auch nichts gebracht. Und die Software ist auch bezahlt!!! Daran kann es auch nicht liegen.
Hier das nächste Bild.

Totzdem mal 10 U's für deine Bemühungen.

mfg
Marcel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 28. Sep. 2004 10:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marine 10 Unities + Antwort hilfreich

also mit dieser Bitmap scheint es doch zu klappen, darfst nur nicht die Einstellung für den Glanz nich über 50 Punkte schiebendan geht die Transparenz zugunsten der Reflexion flöten.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marine
Mitglied
CAD Engineer


Sehen Sie sich das Profil von Marine an!   Senden Sie eine Private Message an Marine  Schreiben Sie einen Gästebucheintrag für Marine

Beiträge: 221
Registriert: 09.03.2004

Intel P4 2.8GHz / WIN XP
2.0 GB DDR RAM
Grafik Quadro4 750XGL / 128 MB
Inventor 11 SP4

erstellt am: 28. Sep. 2004 13:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen

Bei mir funktioniert nicht alles wie bei euch. Nur ein komplet schwarzes Bitmap in den Texturen ist bei mir transparent.
Halbtransparent geht nicht. Das ganze Bauteil kann ich jedoch transparent darstellen.

Im Anhang noch das fertige Bild. Leider nicht ganz zufriedenstellend.
Danke an alle die mir versucht haben zu helfen.

Gruss
Marcel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
