Thema: LimitWinkel in Baugruppen (3684 mal gelesen)
|
bowman
Mitglied
Industriedesigner
   Beiträge: 268
Registriert: 23.09.2008 SWX Prof. 2010 64 SP 5.0
SWX Prof. 2009 SP 5.0,
Pro/E Wildfire 2
Win7 Prof. 64 SP 1,
Pentium 4 CPU 3,2GHz,
12 RAM
Quadro FX 1800
|
erstellt am: 20. Apr. 2011 11:19  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute, ich hätt' da mal eine Frage:
Wenn ich in einer Baugruppe eine Art Bewegungssimulation machen möchte, um Kollisionen zu überprüfen, wende ich manchmal die Bezeihung "LimitWinkel" an.

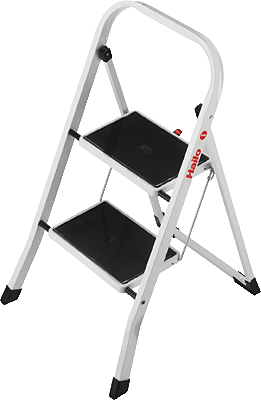

Beispiel: Ein Klapptritt mit schwenkbaren Stufen. (Leider kann ich kein Bild oder Daten einstellen, daher exemplarisch einer von Hailo.)
Ich lasse eine Bewegung der Leiterhälften um 30 grad per Limitwinkel zu.
Dann baue ich eine Klappstufe mit einer Achsverbindung an die eine Leiterhälfte. Danach den hinteren Drahtbügel an die andere Leiterhälfte. Jetzt noch Stufe und Drahtbügel über Achse verbinden und fertig. Jetzt mein Problem: Wenn ich die Leiterhälften bewege funzt alles soweit gut. Wenn ich jedoch mit der Maus die Leiterhälfte an den Anschlag bewege, "flipt" mir manchmal meine Stufe mit Drahtbügel auf die falsch Seite. Das gibt meine Verknüpfung ja prinzipiell auch her, jedoch rein mechanisch kann diese flip gar nicht passieren, da kurzfristig mindestens eine Bedingung aufgehoben sein muss. Ich hoffe, das war einigemnaßen verständlich...  Könnt ihr mir helfen? Grüße,
Thorsten ------------------
To love one's self is the beginning of a life-long romance. (Oscar Wilde)
Fabian Industrie-Design Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
