Thema: Abwicklung einer Ausgeformten Biegung (4821 mal gelesen)
|
caipi
Mitglied
Konstrukteur
   Beiträge: 449
Registriert: 10.05.2004 Dell Precision T5810
Intel Xeon E5v3-1620
16GB DDR4
nVidia Quadro M4000
SWX 2015 Sp 5.0
Autocad 2011
|
erstellt am: 09. Sep. 2010 10:05  <-- editieren / zitieren -->   Unities abgeben:
Hallo Gemeinde, ich habe mittels "ausgeformten Biegung" eine Wendel erzeugt. Leider ist eine Abwicklung nicht möglich. Wo ist der Fehler? Was ist zu beachten bei "ausgeformten Biegungen"? Viele Grüsse Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 09. Sep. 2010 10:12 <-- editieren / zitieren --> Unities abgeben: Nur für caipi
|
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 09. Sep. 2010 10:15 <-- editieren / zitieren --> Unities abgeben: Nur für caipi

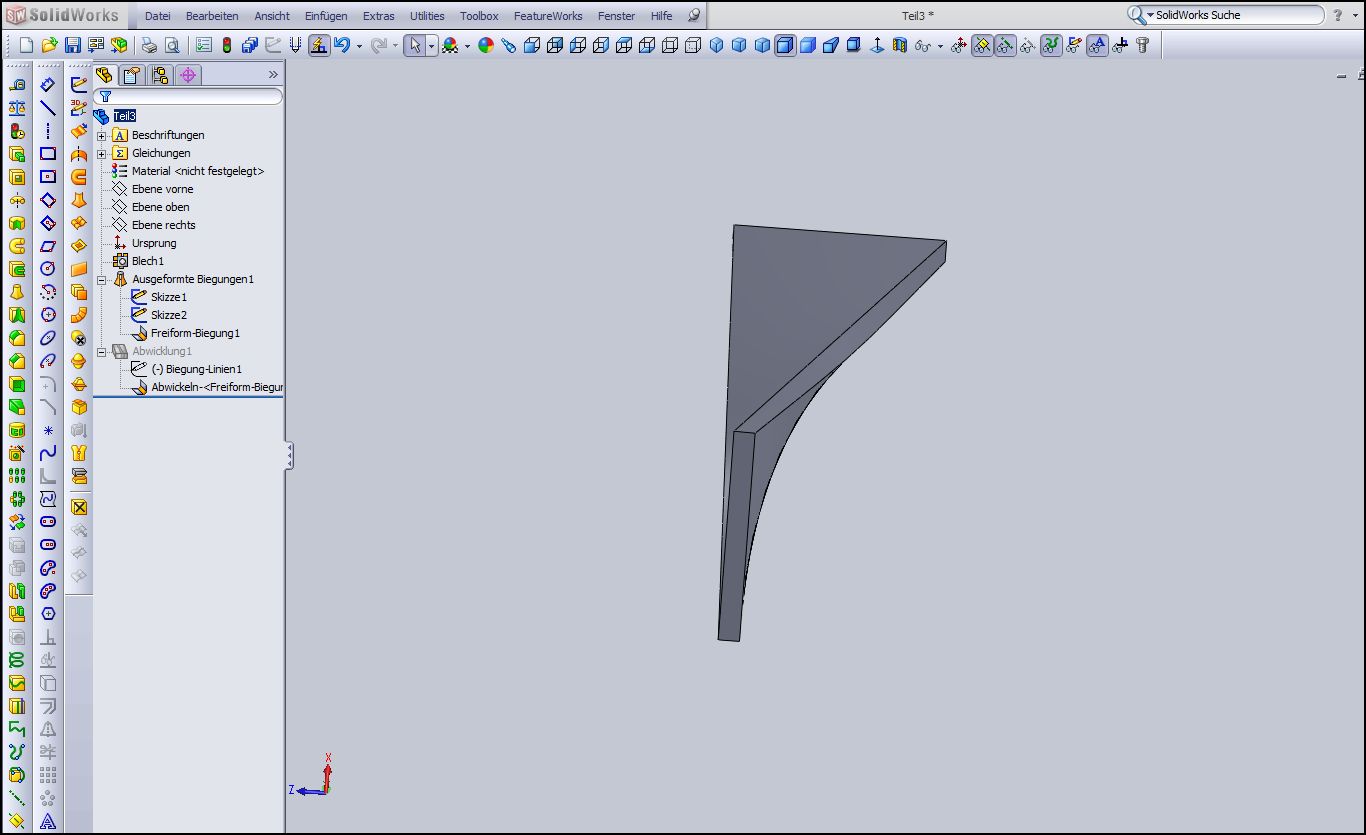

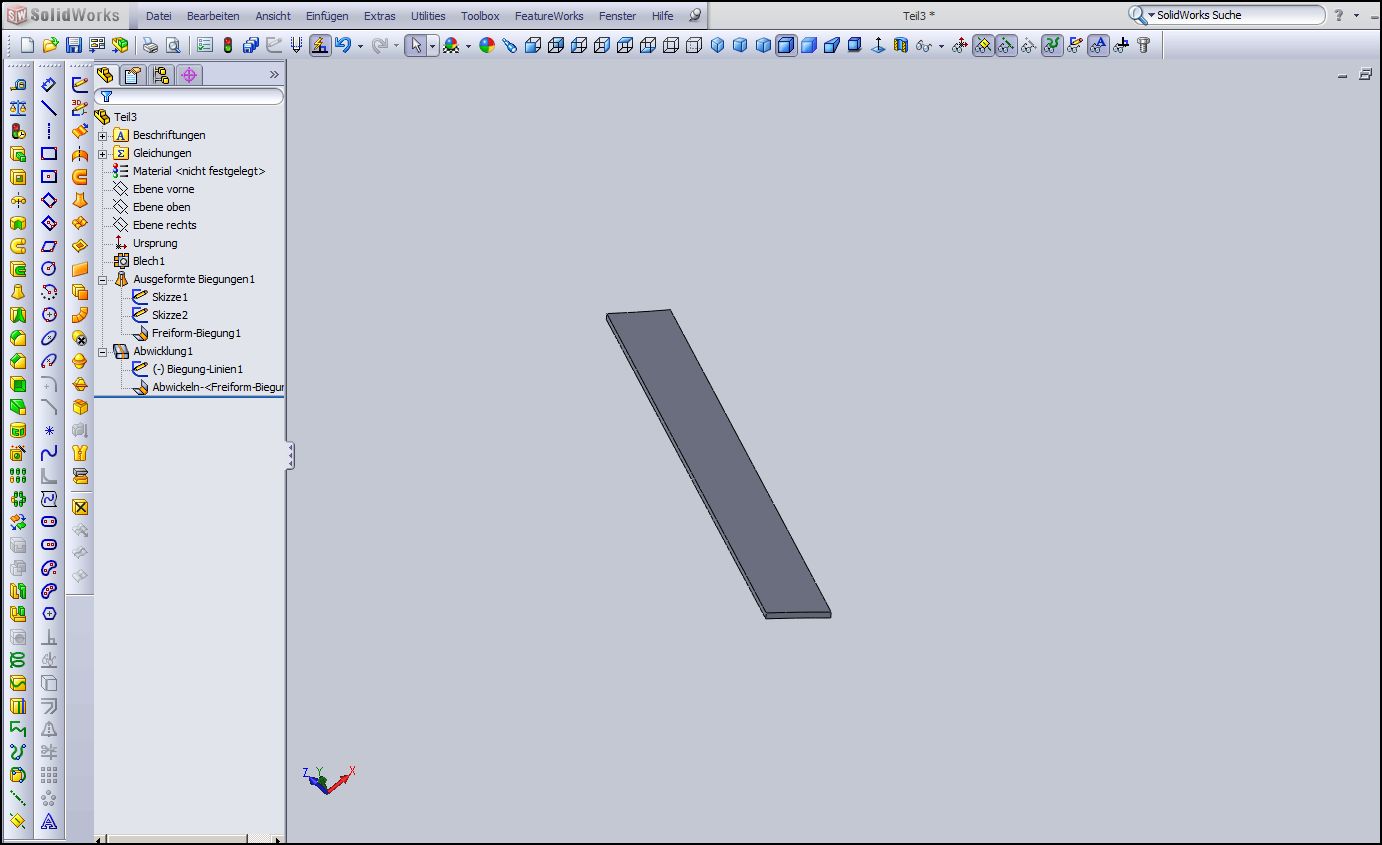

Genau, das ist hier das problem! Da die gewendelte Kante länger ist als die lineare muss bei dieser Umformung Material fliesen und das kann SWX  nicht darstellen-->Abwickeln! Edith wegen Bild...ich habe leider nur noch ab 2010 auf dem Rechner
------------------
CSWST/CSWI/CSWP/ 3DVia
...strebe niemals nach den Dingen, die auch dümmeren gelingen..... [Diese Nachricht wurde von Olaf Wolfram am 09. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofe
Mitglied
Werkzeugmacher
Beiträge: 440
Registriert: 12.01.2008 Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken
|
erstellt am: 09. Sep. 2010 10:21 <-- editieren / zitieren --> Unities abgeben: Nur für caipi
Zitat:
Original erstellt von bbonisch:
ich würde mal generell sagen, abgewickelt wird nur was gekantet werden kann.
Ich würde das anders beschreiben: Abgewickelt wird, was auch aus Papier herstellbar ist (mit wenigen Ausnahmen). Also einfach mal Papier und Schere zur Hand nehmen und drauflosschnippeln, falls es an der Vorstellungskraft scheitert  ------------------
Ist mir egal, wer Dein Vater ist; solange ich angle läuft hier keiner übers Wasser! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 09. Sep. 2010 10:28 <-- editieren / zitieren --> Unities abgeben: Nur für caipi
|
Hofe
Mitglied
Werkzeugmacher
Beiträge: 440
Registriert: 12.01.2008 Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken
|
erstellt am: 09. Sep. 2010 10:33 <-- editieren / zitieren --> Unities abgeben: Nur für caipi
Zitat:
Original erstellt von Jonischkeit:
SolidWorks kann etwas mehr, z.B. auch das abgebildete Teil.
Das meinte ich mit "Ausnahmen". Zum Einen brauchts bei der Herstellung solcher Teile spezielle Umformwerzeuge, zum Anderen wurde hier m.W. noch nicht bestätigt, wie genau die Abwicklungen von SWX bei solchen Teilen sind. ------------------
Ist mir egal, wer Dein Vater ist; solange ich angle läuft hier keiner übers Wasser! [Diese Nachricht wurde von Hofe am 09. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 09. Sep. 2010 10:38 <-- editieren / zitieren --> Unities abgeben: Nur für caipi
|
caipi
Mitglied
Konstrukteur
Beiträge: 449
Registriert: 10.05.2004 Dell Precision T5810
Intel Xeon E5v3-1620
16GB DDR4
nVidia Quadro M4000
SWX 2015 Sp 5.0
Autocad 2011
|
erstellt am: 09. Sep. 2010 10:57 <-- editieren / zitieren --> Unities abgeben:
|
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)
Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 09. Sep. 2010 11:06 <-- editieren / zitieren --> Unities abgeben: Nur für caipi

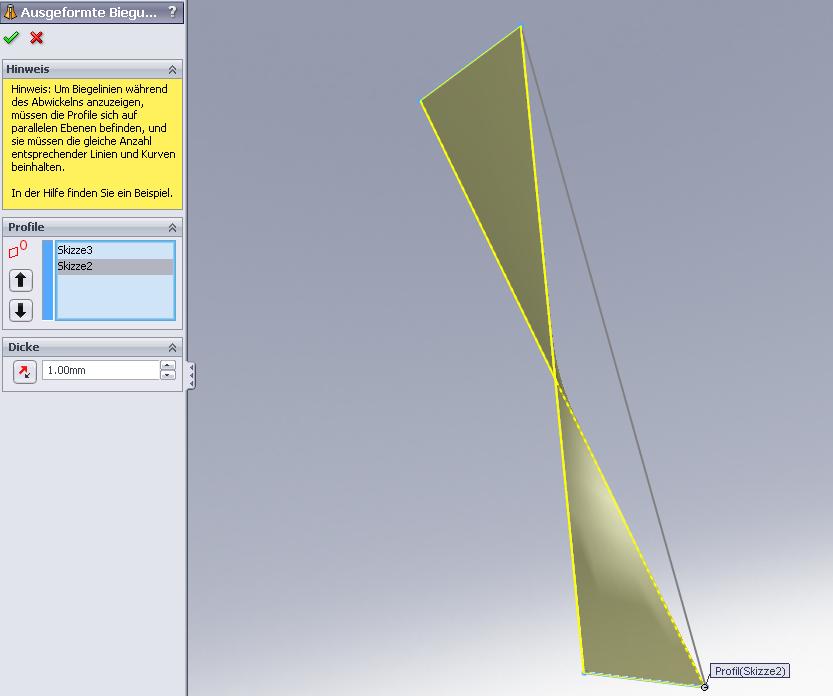

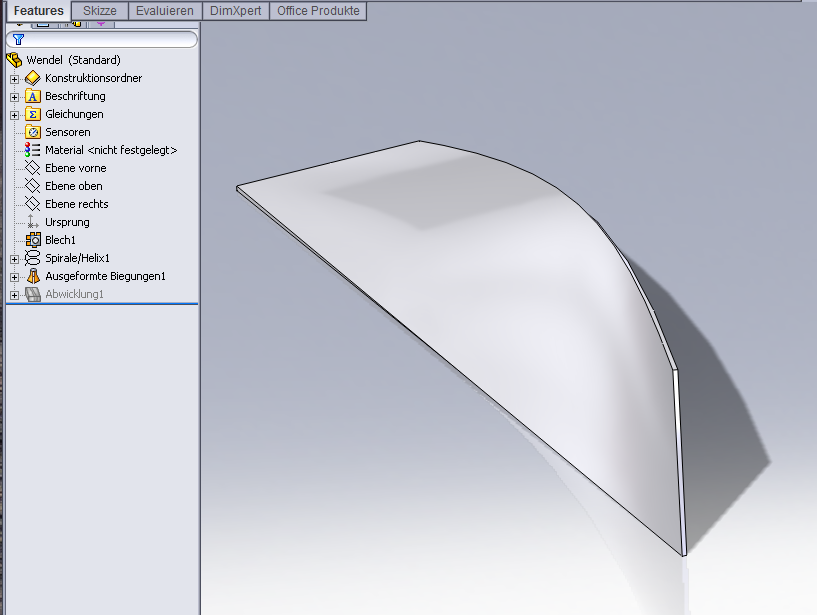

Hallo Alex, ich habe deinen Spline durch eine Helix ersetzt. Damit geht die Abwicklung. Für die flachen Endstücke müsstest entweder auf den tangentialen Übergang verzichten, oder mit je einer weiteren kleinen Helix den tangentialen Übergang erstellen, um dann dein gerades Endstück anzuschließen. Aber das ist die Fleissaufgabe für Dich. Ich habe in der Praxis schon viele derartige Bleche als Antriebs- oder Förderschnecken gesehen. Die waren aber alle um die Mittelachse gebogen. D.h. das Blech wurde eingespannt und verdrillt. Das geht in SWX ziemlich gut über verformen, liefert aber natürlich keine Abwicklung. Ob Du dein Blech mit dieser Abwicklung herstellen kannst ist, wie Hofe schreibt, fraglich. HTH
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
caipi
Mitglied
Konstrukteur
Beiträge: 449
Registriert: 10.05.2004 Dell Precision T5810
Intel Xeon E5v3-1620
16GB DDR4
nVidia Quadro M4000
SWX 2015 Sp 5.0
Autocad 2011
|
erstellt am: 09. Sep. 2010 11:11 <-- editieren / zitieren --> Unities abgeben:

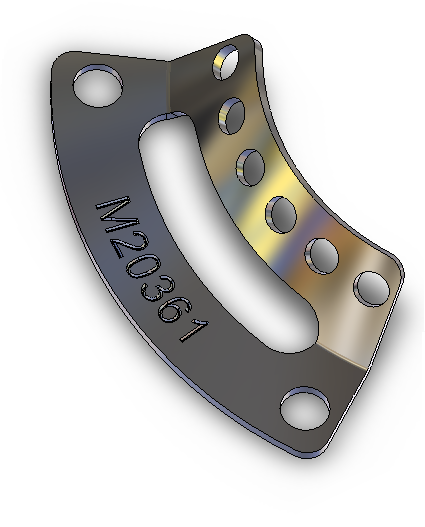

Danke. Anbei ein Teil was sich abwickeln lässt und wir herstellen lassen haben. Allerdings wurde da die Kurve über eine Tabelle gesteuert. Die entstehende Abwicklung haben wir auch "geglättet"
