Thema: Blechzeichnung: Grüne Seite weiß darstellen (3121 mal gelesen)
|
bommy007 Mitglied Konstrukteurin
Beiträge: 188 Registriert: 09.11.2005 STools2010: - WF3 M190 - WF4 M150 - WF5 M040 Compaq nw9440 2,13GHz; 4GB Vista 64bit Quadro FX 1500M
|
erstellt am: 04. Mrz. 2009 10:00 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, nachdem ich mir gerade erfolglos einen Wolf gesucht habe: Hat jemand die Option zur Hand, mit der man einstellen kann das in der Zeichnung eines Blechteiles die grüne Seite ebenfalls weiß dargestellt wird? ------------------ Grüßle aus Stuttgart Pro/E macht doch Spaß (immer...na ja, fast immer...oder doch nur manchmal...) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael 18111968 Moderator F&E & CAD
Beiträge: 4893 Registriert: 25.07.2002 Wildfire 4 M220 (+SUT 2012) PDMLink 9.1 M050 NVIDIA Quadro FX 1700 Intel DualCore E8400 / 8GB WinXP 64 Prof. SP2
|
erstellt am: 04. Mrz. 2009 10:19 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
|
bommy007 Mitglied Konstrukteurin
Beiträge: 188 Registriert: 09.11.2005 STools2010: - WF3 M190 - WF4 M150 - WF5 M040 Compaq nw9440 2,13GHz; 4GB Vista 64bit Quadro FX 1500M
|
erstellt am: 04. Mrz. 2009 10:46 <-- editieren / zitieren --> Unities abgeben:
Hallo Michael, danke für die Links, aber das ist mir bekannt. Ich hatte meine Hoffnung auf eine *.dtl Option gesetzt, mit der man die Darstellung der Verfahrfläche beeinflussen kann. Im Modell soll natürlich alles so bleiben wie es ist. Auch ist das Drucken nicht das Problem. Es geht tatsächlich nur um die Zeichnung (und eventuell den DXF-Export) ------------------ Grüßle aus Stuttgart Pro/E macht doch Spaß (immer...na ja, fast immer...oder doch nur manchmal...) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael 18111968 Moderator F&E & CAD
Beiträge: 4893 Registriert: 25.07.2002 Wildfire 4 M220 (+SUT 2012) PDMLink 9.1 M050 NVIDIA Quadro FX 1700 Intel DualCore E8400 / 8GB WinXP 64 Prof. SP2
|
erstellt am: 04. Mrz. 2009 10:51 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
Mit dem DXF-Export von Blech-Teilen haben wir früher auch gerne gekämpft. Wir haben dann damit gelebt, dass man nur (für's Lasern) brauchbare DXF-Geometrien bekommt, wenn man bei Blechteilen die weiße Seite nach oben auf die Zeichnung legt. (Eselsbrücke: Sheetmetal und toter Fisch - weißer Bauch nach oben ) ------------------ CAD.DE macht Spaß! Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities - Stammtisch - 7er-Regel Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht! (Truman Burbank in "Die Truman-Show") Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hawk74 Mitglied Entwicklungsingenieur
Beiträge: 173 Registriert: 21.10.2004
|
erstellt am: 04. Mrz. 2009 10:53 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
Das Prob kenn ich, hab abere auch keine wirklich schöne Lösung. *.pdf über win-Druckmanager (FREEPDF) und dann das Dokument "schwarz/weiß" ausdrucken ==> Farben unterdrückt ODER mit einem entsprechenden DXF-Tool das ganze irgendwie "schwarz/weiß" hintricksen [Diese Nachricht wurde von Hawk74 am 04. Mrz. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hagen123 Ehrenmitglied V.I.P. h.c. Application Specialist
Beiträge: 2312 Registriert: 12.11.2000 Pro/Engineer Wildfire 4 Pro/Intralink 3.4
|
erstellt am: 04. Mrz. 2009 11:03 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
So richtig habe ich jetzt die Problematik nicht verstanden. Wenn *.dxf's zur Programmierung gehen, ist dabei die Farbe der Kontur doch völlig egal, ich meine die Kontur wird doch abgefahren nach den Objekten und nicht nach den Farben. Letzendlich kann jedes moderne CNC-Tool natürlich auch die Farben der Linien ändern. Du kannst natürlich auch einen Schnappschuß machen und dann die Farbe der Linien ändern und dann exportieren. Allerdings würde ich niemals diesen Aufwand betreiben. Vielleicht kannst Du aber beim Export in eine DXF die Farbe steuern. ... bis dahin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bommy007 Mitglied Konstrukteurin
Beiträge: 188 Registriert: 09.11.2005 STools2010: - WF3 M190 - WF4 M150 - WF5 M040 Compaq nw9440 2,13GHz; 4GB Vista 64bit Quadro FX 1500M
|
erstellt am: 04. Mrz. 2009 12:24 <-- editieren / zitieren --> Unities abgeben:
Danke für Eure Antworten. Ja leider, gibt es da einen Fertiger, dessen Lasermaschine die grünen Linien wohl nicht umsetzen kann. Aber man hat sich nun darauf geeinigt, daß er halt die Farbe gerade selber ändert. ------------------ Grüßle aus Stuttgart Pro/E macht doch Spaß (immer...na ja, fast immer...oder doch nur manchmal...) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CadKD Ehrenmitglied Konstrukteur
Beiträge: 1751 Registriert: 14.08.2002 SWX 2020 SP5 ProE WF IV, M120
|
erstellt am: 04. Mrz. 2009 12:51 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
|
anagl Ehrenmitglied V.I.P. h.c.
Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 04. Mrz. 2009 12:55 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
|
bommy007 Mitglied Konstrukteurin
Beiträge: 188 Registriert: 09.11.2005 STools2010: - WF3 M190 - WF4 M150 - WF5 M040 Compaq nw9440 2,13GHz; 4GB Vista 64bit Quadro FX 1500M
|
erstellt am: 04. Mrz. 2009 13:06 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von anagl: Alternative: Ansicht von der anderen Blech-Seite

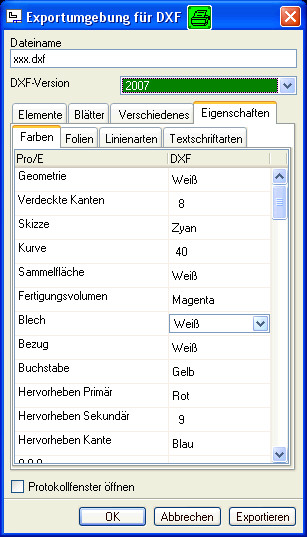

Leider ist in dem Blech eine Kegelsenkung ;) Umdrehen nützt also nichts. Zitat: Antwort für die Zukunft: In WF4 kann man beim Export von DXF Farben ummappen
Hier dauert es noch ein paar Wochen (Monate) bis WF 4 kommt. ------------------ Grüßle aus Stuttgart Pro/E macht doch Spaß (immer...na ja, fast immer...oder doch nur manchmal...) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1 Ehrenmitglied V.I.P. h.c.
Beiträge: 3875 Registriert: 17.12.2002 Pro/E seit Version 11 Creo6 HP Z210 Intel Xeon 3.3GHz; 20 GB RAM NVIDIA Quadro 2000 HP ZR30w Win10 64bit
|
erstellt am: 04. Mrz. 2009 13:39 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
|
hagen123 Ehrenmitglied V.I.P. h.c. Application Specialist
Beiträge: 2312 Registriert: 12.11.2000 Pro/Engineer Wildfire 4 Pro/Intralink 3.4
|
erstellt am: 04. Mrz. 2009 13:52 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
|
arni1 Ehrenmitglied V.I.P. h.c.
Beiträge: 3875 Registriert: 17.12.2002 Pro/E seit Version 11 Creo6 HP Z210 Intel Xeon 3.3GHz; 20 GB RAM NVIDIA Quadro 2000 HP ZR30w Win10 64bit
|
erstellt am: 04. Mrz. 2009 14:04 <-- editieren / zitieren --> Unities abgeben: Nur für bommy007
|
bommy007 Mitglied Konstrukteurin
Beiträge: 188 Registriert: 09.11.2005 STools2010: - WF3 M190 - WF4 M150 - WF5 M040 Compaq nw9440 2,13GHz; 4GB Vista 64bit Quadro FX 1500M
|
erstellt am: 04. Mrz. 2009 14:25 <-- editieren / zitieren --> Unities abgeben:
|
