Thema: Teilkreis bei rad. Muster in Pro/E Wf2 (4883 mal gelesen)
|
Kantioler Martin Mitglied CAD Admin - Konstrukteur

 Beiträge: 773 Registriert: 06.09.2000 Windows 10 64 bit DELL PRECISION TOWER5810 NVIDIA QUADRO M4000 Creo Parametric 4.0 M060 PDMLink 11.0 M030 IV 2019 i. d. Ausbildung
|
erstellt am: 30. Mai. 2005 13:33 <-- editieren / zitieren --> Unities abgeben:
Hallo beim Erstellen eines radialen Bohrungsmusters "über eine Achse" wird in der Zeichnung kein Teilkreis dargestellt. Wenn ich das gleiche Bohrbild über eine Bemaßung mustere, dann klappt die Achsdarstellung in der Zeichnung. Die Zeichnungsoption :radial_pattern_axis_circle ist auf yes gesetzt. Wer kann mir helfen. Gruß Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan Mitglied ProE-Admin, Konstrukteur

 Beiträge: 1428 Registriert: 17.03.2003 Creo 3 Win 10 Pro 64bit Intel Xeon 3,7 GHz Nvidia Quadro P4000
|
erstellt am: 30. Mai. 2005 13:44 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
Hallo Martin, auch bei mir erhalte ich für über Achse erzeugte Muster kein Teilkreis. In meiner WF2 gibt es anscheinend diese Option nicht. ------------------ Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess Moderator CAD-Admin / manchmal Konstrukteur


 Beiträge: 10679 Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1) PDMLink 12.0.2.8 NTSI Contender E64 SC8 mit NVIDIA Quadro P4000 Intel Core i7-10700KF / 3,80 GHz 64GB DDR4-RAM / 2933 MHz Win 10 Prof. 64Bit
|
erstellt am: 30. Mai. 2005 14:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
Diese Teilkreis-Funktion geht IMHO nur bei einer Musterung mit Bemaßung. Die neue Art der Musterung ist wohl nur zur einfacheren Ausführung von den beliebten Radialmustern gedacht und unterstützt nicht alle "Sonderfeaters". Gab vor kurzem schon einen Beitrag dazu. ------------------ Gruß U. Süß Don't panic, you work with Pro/E! (Thomas alias giatsc) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kantioler Martin Mitglied CAD Admin - Konstrukteur

 Beiträge: 773 Registriert: 06.09.2000 Windows 10 64 bit DELL PRECISION TOWER5810 NVIDIA QUADRO M4000 Creo Parametric 4.0 M060 PDMLink 11.0 M030 IV 2019 i. d. Ausbildung
|
erstellt am: 30. Mai. 2005 14:09 <-- editieren / zitieren --> Unities abgeben:
|
U_Suess Moderator CAD-Admin / manchmal Konstrukteur


 Beiträge: 10679 Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1) PDMLink 12.0.2.8 NTSI Contender E64 SC8 mit NVIDIA Quadro P4000 Intel Core i7-10700KF / 3,80 GHz 64GB DDR4-RAM / 2933 MHz Win 10 Prof. 64Bit
|
erstellt am: 30. Mai. 2005 14:17 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
Zitat: Original erstellt von Kantioler Martin: Halloschade, schade Trotzdem DANKE!
Aber wenn Du die Bohrungen schon ordentlich erzeugt hast, dann kannst Du ja weiterhin die gute alte Methode nutzen und hast auch die Vorteile wieder dabei. Nicht alles Neues ist für alles gut! ------------------ Gruß U. Süß Don't panic, you work with Pro/E! (Thomas alias giatsc) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sadolf Mitglied VR-Projektleiter, IS-Berater, Konstrukteur

 Beiträge: 1440 Registriert: 27.11.2001 DeltaGen 12.1.1 VRED 2015 W7 64bit PrÖ, Katja Windchill TCE (nur unter Protest;)
|
erstellt am: 30. Mai. 2005 16:15 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
|
anagl Ehrenmitglied V.I.P. h.c.

 Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 27. Apr. 2007 15:53 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin

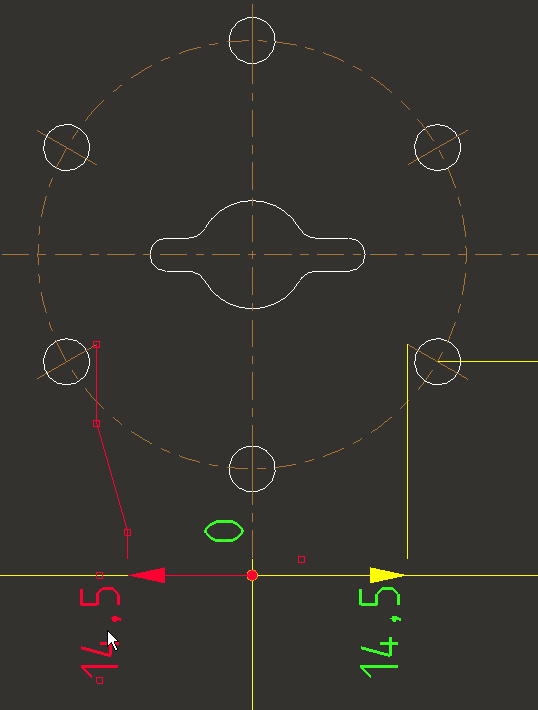

Achtung Hinweis für WF3-Nutzer (M070) teilweise drastische Verschlimmbesserung Lochkreis wird angezeigt, aber erzeugte NC-Bemassung ist falsch da die Maßlinien an den Achsenenden angreifen siehe Bild (in WF2 Maße richtig aber ohne Lochkreis) In WF3 M080 gefixt------------------ Servus Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl Ehrenmitglied V.I.P. h.c.

 Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 02. Mai. 2007 17:46 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
|
anagl Ehrenmitglied V.I.P. h.c.

 Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 08. Mai. 2007 16:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
|
Pro_Blem Ehrenmitglied V.I.P. h.c. Tschechischer Zeichner

 Beiträge: 2952 Registriert: 24.07.2006 HP Elitebook8740w Core i7, 8GB Win7 x64 Pro/E WF4 M180(M220) Creo1.0 M020 (Adv.XE mit AAX) StartupTools2012 Pro/I 3.4 M070
|
erstellt am: 08. Mai. 2007 18:31 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
|
anagl Ehrenmitglied V.I.P. h.c.

 Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 09. Mai. 2007 15:55 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
nochmals Korrektur, Ergänzung und Zusammenfassung meiner obigen Aussagen Lochkreis von Mustern über Achse funktioniert bei in WF3 neu erstellten Zeichnungen Lochkreis von Mustern über Achse bei in Wf2 erstellten Zeichnungen wird beim Aufruf in WF3 M070 angezeigt Lochkreis von Mustern über Achse bei in Wf2 erstellten Zeichnungen wird beim Aufruf in WF3 M080 nicht angezeigt gleiche Darstellung (ohne Lochkreis) wie in WF2 Bei WF3 M080 erzeugt eine Aktualisierung der Zeichnung (temporäres Eintragen des Wertes update_drawing all in die Zeichnungsoptionen) den Lochkreis Achtung: Maße die an den Achsen des Lochkreises angreifen werden anders berechnet oder magenta Bei WF3 M070 wir der oben beschriebene Prozess automatisch angestoßen.Ich habe meine Test-Dateien angehängt schau'mer mal wie die Hotline mir den Sachverhalt erklärt ------------------ Servus Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl Ehrenmitglied V.I.P. h.c.

 Beiträge: 4566 Registriert: 28.05.2001 CREO2 M140 PDMLink 10.2 M020 HW diverse Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 14. Jun. 2007 14:18 <-- editieren / zitieren --> Unities abgeben:          Nur für Kantioler Martin
Zitat: Original erstellt von anagl: schau'mer mal wie die Hotline mir den Sachverhalt erklärt
Hier ist der feedback vom entwickler: The M080 behavior is correct -- it is not allowed to change the appearance of a drawing on retrieve/regen/plot, even in a 'good' way. This was a project enhancing the cases where an axis circle could be shown. To update to the change, and show the circle as desired in M080, use detail setup command 'update_drawing 13017214'. Eigentlich sollte es dafür einen TAN geben ------------------ Servus Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
