hallo Forum,

ich möchte mein zukünftiges Haus (Einfamilienhaus) in Proe planen. Hat hier jemand Anregungen oder einen Link mit Beispielen für mich.

Wie sollte ich das Haus aufbauen? Vielleicht hat hier jemand schon Erfahrungen gesammelt und möchte diese weitergeben.

Bisher hatte ich noch nicht allzu viel mit dem Bauwesen am Hut, wenn man mal von einem Fundament für eine Maschine absieht.

Ciao

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo CAD-Hai!

Es gilt zwar immer noch nachfolgendes Thema für Pre/E und Bauwesen
  http://ww3.cad.de/foren/ubb/Forum12/HTML/003637.shtml

aber ich habe einen Umbau an meinem Haus auch komplett mit Pro/E geplant.

Allerdings beschränkte sich die Planung dabei auf Raumaufteilungen und Flächenberechnungen, sowie Visualisierungen für Baugesuch (die Behörden waren begeistert).

So richtige Baupläne kann man aber nur mit grossem Aufwand erstellen, das die entsprechenden Bibliotheken fehlen.

Allerdings hat ein Ex-Kollege (Jürg liest du das?) von mir sein ganzes Haus damit modelliert. Da gehen mit Hilfe von MDX sogar die Türen auf und das Auto fährt in die Garage...

Mein Mauerwerk hab ich ganz konventionell mit Solids konstruiert.
Ich habe aber auf eine saubere Referenzierung und Strukturierung geachtet, um einfach Alternativ-Varianten erzeugen zu können.

------------------
Gruss Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Ich habe (immerhin) schon die Planung von zwei ganzen Büros mit Pro/E hinter mir, aber verglichen mit den kläglichen Versuchen des staatlich geprüften 2,5D-Büroplaners war die Arbeit und Visualisierung mit Pro/E genial!

Aber mein Vater hat mindestens zwei Häuser mit Pro/E nachgebildet, einen Umbau und Einrichtung geplant und Zeichnungen erstellt.
Ich leite den Beitrag mal weiter, vielleicht kann er ja ein paar Worte über Grundsätzlichkeiten schreiben...

Ciao!

P.S. Jeder, der sowas schon mal gemacht hat könnte ja hier mal ein kleines JPEG reinstellen, oder ??

------------------
Viele Grüße aus Heilbronn & Umgebung,
Michael.

[Diese Nachricht wurde von Michael 18111968 am 02. Dez. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

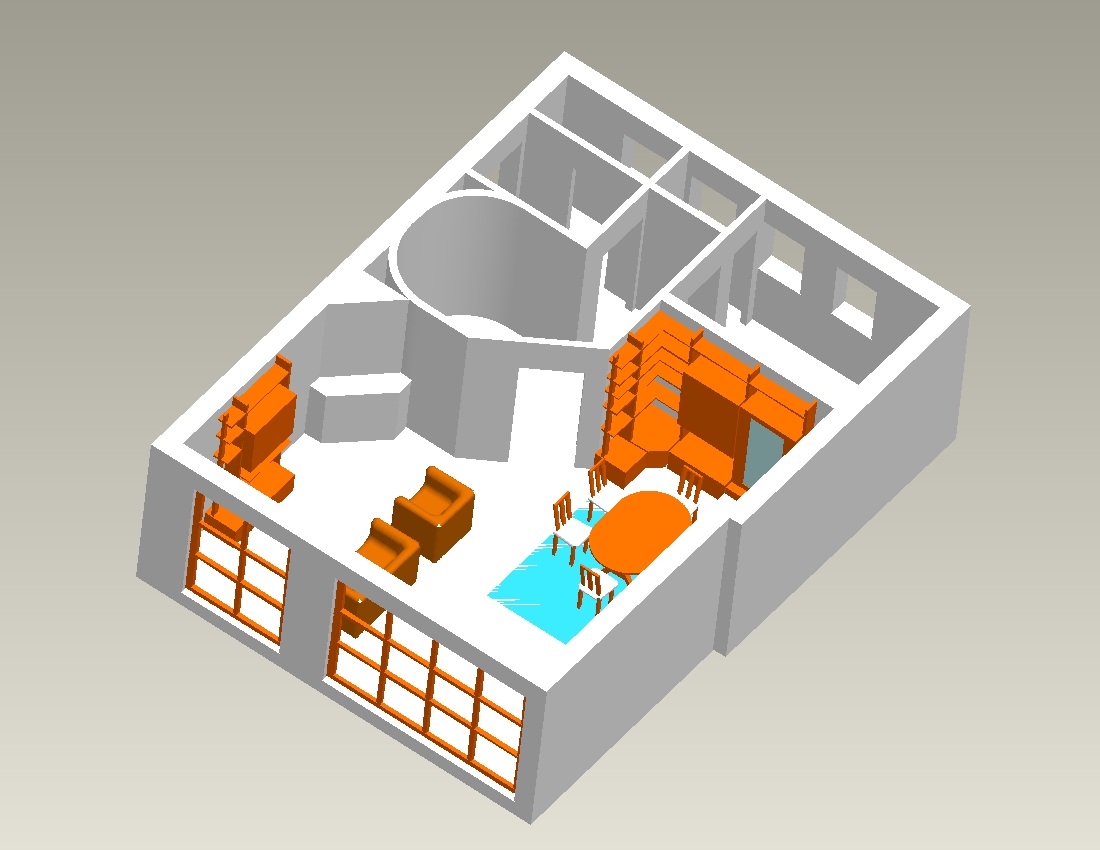

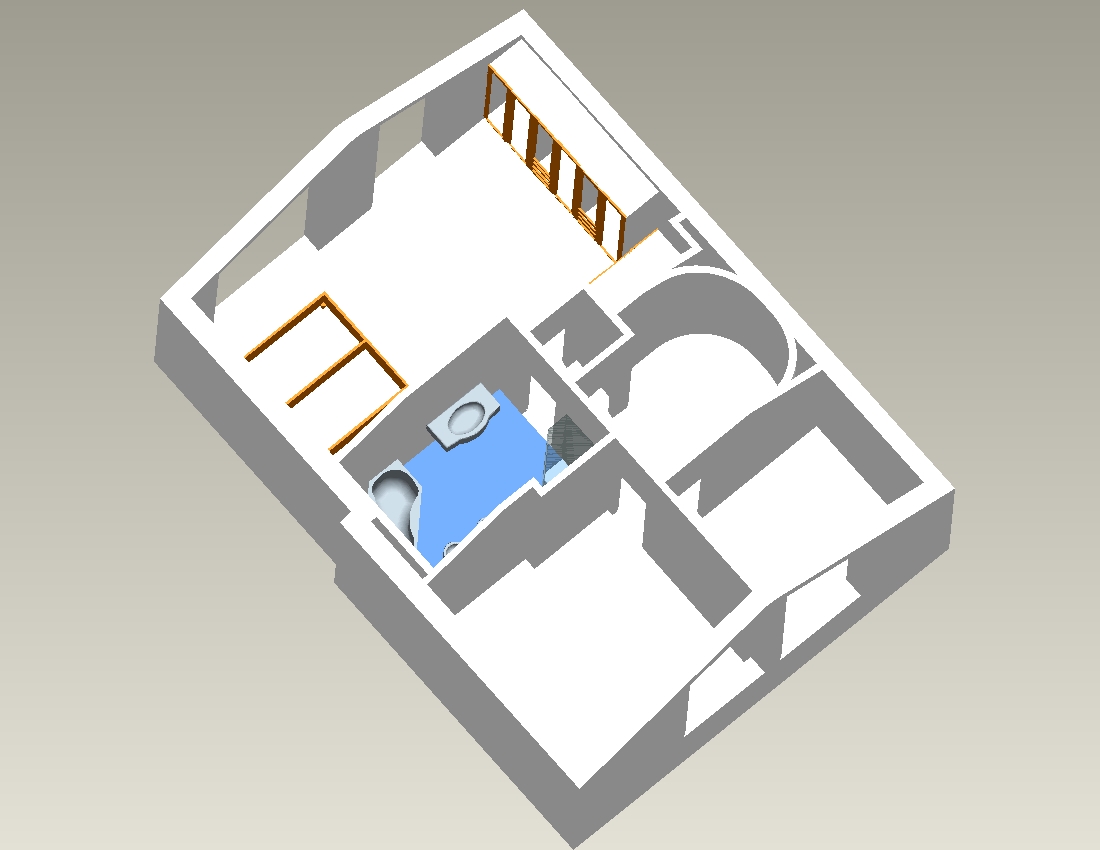

lgang45a_eg-ges.jpg lgang45a_og-kompl.jpg

Hallo Shark
Zur Renovierung unseres neuen Reihenhauses habe ich es auf Pro/E modelliert, natürlich nur soweit es zur Renovierung, Anfrage usw. sinnvoll und hilfreich war. Hat man sich die Mühe erst einmal gemacht, ist es zur Diskussion mit Handwerkern oder mit der eigenen Frau sehr nützlich.
Ich habe , wegen der besseren Übersichtlichkeit bei der Einrichtung, die Etagen einzeln modelliert und dann zusammengesetzt.
Ich hänge zwei JPGŽs an
Servus
roger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Morgen zusammen,

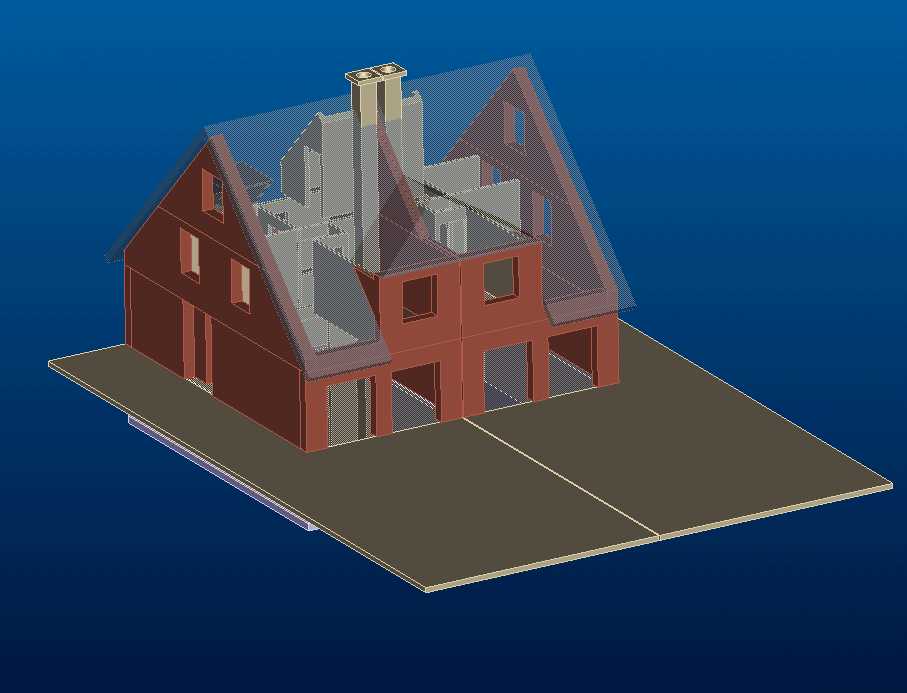

die Planung unserer Doppelhaushälfte habe ich auch mit Pro/E gemacht.
Die einzelnen Etagen habe ich als einzelne Baugruppen erstellt und kann mir so recht schnell und einfach einen Überblick verschaffen.

Als nächstes werde ich die Raumplanung in Angriff nehmen und dann die Einrichtung, was der wichtigste Teil des Baus sein wird ( zumindest was Frauen angeht ;-)

Mit Pro/E geht das "Häuslebaue" recht gut und macht zudem noch Spaß!

Gruß
Volker

------------------
bisschen Pfeffer???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

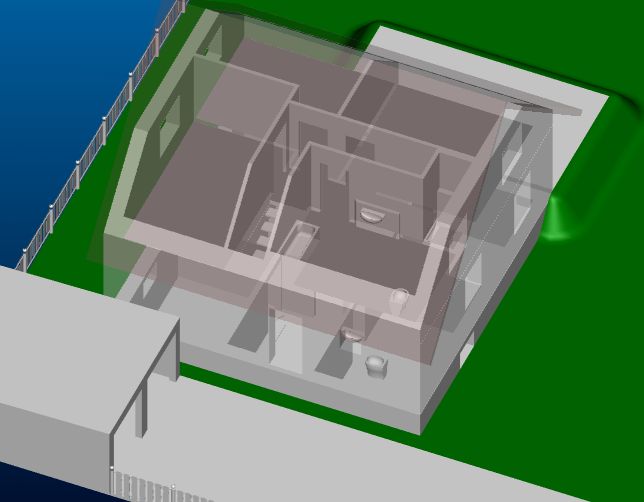

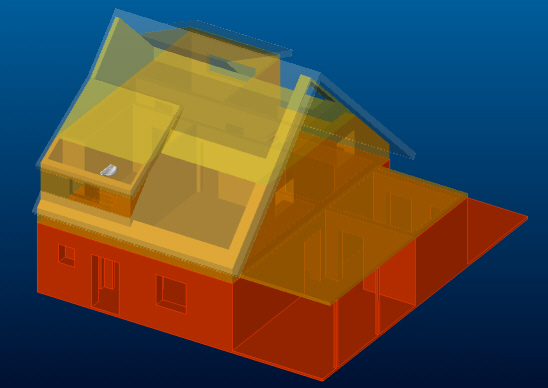

hausbau.jpg haus.jpg

Hallo,

Ich habe vor einiger Zeit für meinen Kumpel sein gekauftes Fertighaus nachmodelliert, um später Grundrisspläne erstellen zu können.
Nun habe mein eigenes Haus auch mit ProE geplant. Dabei habe ich die einzelnen Etagen als Einzelteile erstellt, um die jeweilige Etage besser konstruieren zu können und später solche halbtransparente Ansicht erstellen zu können.
Beim Planen der Raumaufteilung war besonders hilfreich gleich die Raumflächen berechnen zu lassen, damit man beim Verschieben von Wänden sofort die neue Größe ablesen kann.

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Haus.jpg Haus_exp.jpg Modellbaum.jpg

Hi Shark,

ich habe mein Haus auch nach dem Baugruppenprinzip aufgebaut:
- Etagen als Baugruppe

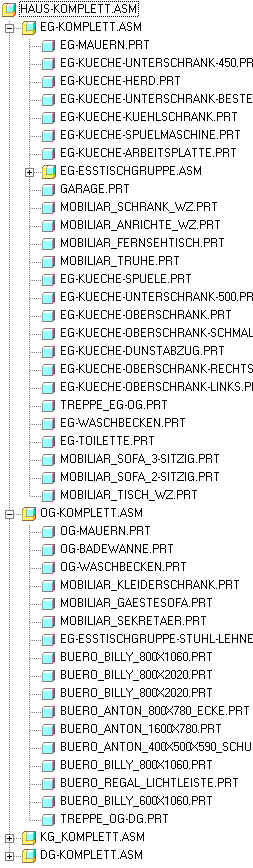

- Innerhalb der Etagen einfache Bauteile (siehe Screenshot des Modellbaums)

Generell gabŽs keine Probleme, alles klappte gut. Speziell die Planung der vorhandenen Küche war super: alle Komponenten einzeln modelliert und dann in der Baugruppe gucken, obŽs und wieŽs passt!

Irgendwann waren dann einmal alle Möbel fertig und das virtuelle Haus eingerichtet... natürlich lange vor dem Umzug.

Grüße

Detlef

PS: Wenn Du mir eine PM mit der Adresse schickst, kannste das Modell per CD haben

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

haus-eg-einrichtung-01.jpg haus-eg-einrichtung-02.jpg

Hallo Häuslebauer,

wenn hier schon einige Leute ihr Haus mit Pro/E gebaut und auch eingerichtet haben, dann könnte man ja schon eine gemeinsame Sammlung von Bauelementen und Einrichtungsgegenständen zusammentragen.
Ich könnte z. B. noch Badeinrichtungsteile gebrauchen, dafür hätte ich Fenster, Zimmertüren, Küchenschränke und noch weiteres im Angebot.

Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was kostet der Teppich?

------------------
Gruss Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das Pro/E-Modell oder das Original?

Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von JochenWl:
Hallo Häuslebauer,
Ich könnte z. B. noch Badeinrichtungsteile gebrauchen, dafür hätte ich Fenster, Zimmertüren, Küchenschränke und noch weiteres im Angebot.

---

Badewanne, Toilettenbecken und Waschbecken habe mal erstellt. Dafür würde mich die Zimmertüren und Fenster interessieren.

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mobiliar.zip

Hi,

ich beginne mal mit dem lustigen Möbelrücken.

Anbei (ca. 800 Kb groß, Pro/E Version 2000i2 oder 2001):
- IKEA: Regal Billy
- IKEA: Schreibtisch Anton
- Küchenschränke (Maße sind meist Standard)
- Esstisch

Na denne...

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

WC_BW_WB.zip

Dann fahre ich mal mit der Sanitäreinrichtung fort ...

Allerdings ist es manchmal in Grundrisszeichnungen besser die Teile  ohne Radien darzustellen, damit man nicht zu viel Linien sieht und es übersichtlicher ist.

Ach, noch ein Hinweis: die KEs des Waschbeckens sind unterdrückt.

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

[Diese Nachricht wurde von rjordan am 02. Dez. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Fenster-Tueren.zip Sofa-Sessel.zip

Hier kommen die Fenster und die Zimmertüren und die Türrahmen.
Zusätzlich auch mal zwei verschiedene Sofas und ein Sessel.
Alles erstellt mit 2001.

Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von dbexkens:
ich habe mein Haus auch nach dem Baugruppenprinzip aufgebaut:
- Etagen als Baugruppe
- Innerhalb der Etagen einfache Bauteile (siehe Screenshot des Modellbaums)

---

Und wo ist der unaufgeräumte Weinkeller aus http://ww3.cad.de/foren/ubb/Forum69/HTML/000316.shtml oder wurde evtl versäumt ihn in Pro/E darzustellen (ein bischen schwierig)

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Alois,

ok: Du modellierst eine Weinflasche (aber bitte mit Etikett) und ich baue sie dann ein und zeige einen Screenshot, wo bei mir die Quelle ist.
1.
2.
3.

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallole ProEler

das mit dem Hausbauen mit ProE ist so ne Sache. Ich habe so etwas in der Art auch schon gemacht. Nur das es sich hier bei um eine Balken-Konstruktion hantelte weil mir die Balkenmaße wichtig waren.
Aber um ein Haus zu konstruieren gibt es ein besseres Programm.
Ich habe es mit Arcon 3.0 gemacht das ist ein 3D Architektur Programm das es sehr günstig beim PEARL.de zu bekommen ist.
In dem Programm hat man auch die Möglichkeit durch das Haus zulaufen, es bei Tag und bei Nacht zu betrachten mit den Lichteffekte was das Haus dann abwirft und die ganzen Komponenten wie Türen, Fenster, Stühle, Bad, ....  u.s.w. sind auch dabei.

JB

------------------
JB

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@JB

den meisten hier im Forum ist sicherlich bekannt, daß es profesionelle Architektur-CAD-Software gibt.
Aber ich denke, wir erstellen unsere Häuser und Einrichtung, weil wir uns bereits mit einem CAD-Programm auskennen und Spaß daran, damit zu konstruieren.
Nichts gegen Arcon ! Ich weiß, daß Arcon alles kann, was du aufgezählt hast. Aber für die Erstellung beispielsweise für ein Grundriß, bin ich mit einem mir bekannten CAD-Programm (in diesem Fall ProE) schneller, als wenn ich mich in Arcon reinfuchsen müßte.

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

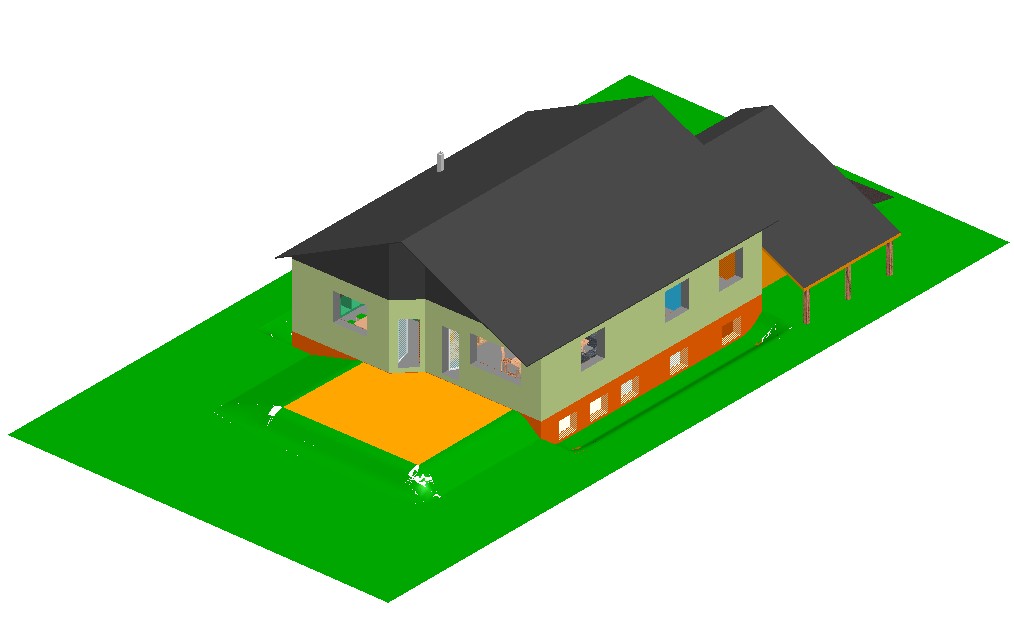

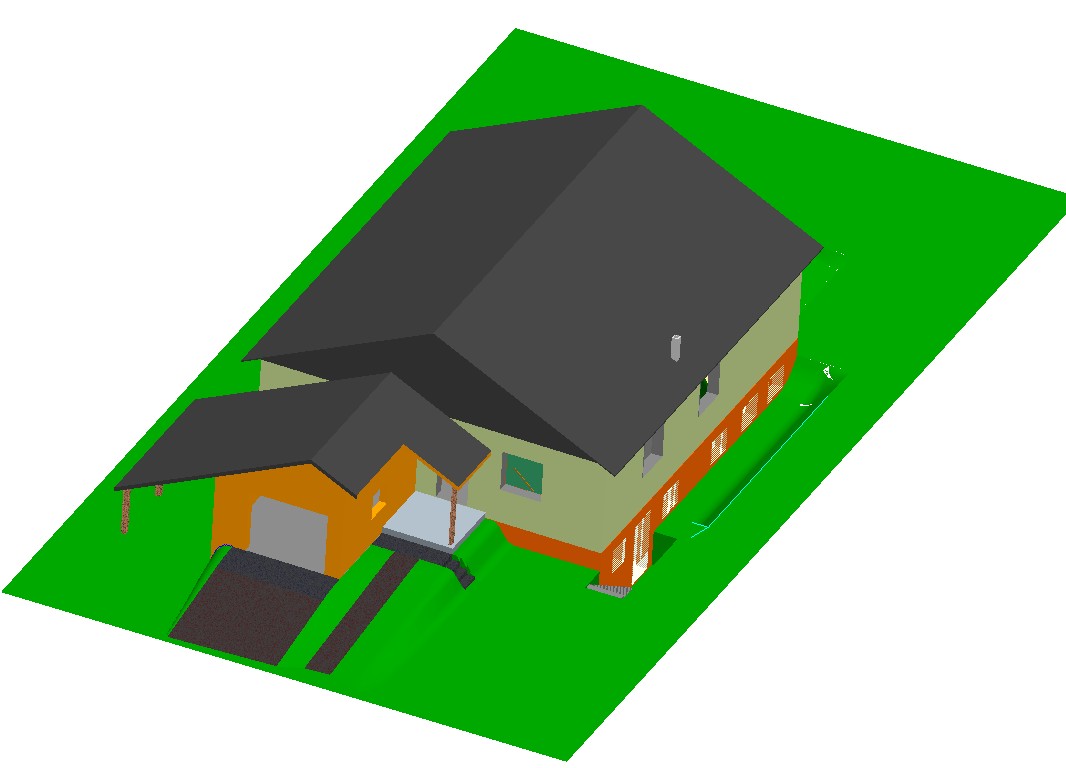

iso_vorn.jpg iso_hinten.jpg EG_01.jpg

hallo

ich habe mein Haus auch im ProE (WF2) geplant.

sollte interesse an der inneneinrichtung bestehen,
so stell ichŽs gern mal rein.

schönen tach noch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
eigendlich wollte meine frau nur eine terrasse haben ;-)
hab mir dann ein paar maße abgegriffen, so entsteht auch mein häus`chen in proe. ist noch im rohbau ;-)

//andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
meine Frau wollte eigentlich die schlichte Eleganz, und natürkich ist der rechte Winkel betriebswirtschaftlich das Maß aller Dinge. Aber Dank Pro/E konnte ich so manche architektonische Spielerei an meinem Häuschen durchsetzen.
Gruß M.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ROTFL


Ich wünschte ich könnt mir auch so ein Häuserl wie Debaakel leisten...  Nicht kaufen, leisten wohlgemerkt!  ;-)

------------------

Stahl.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

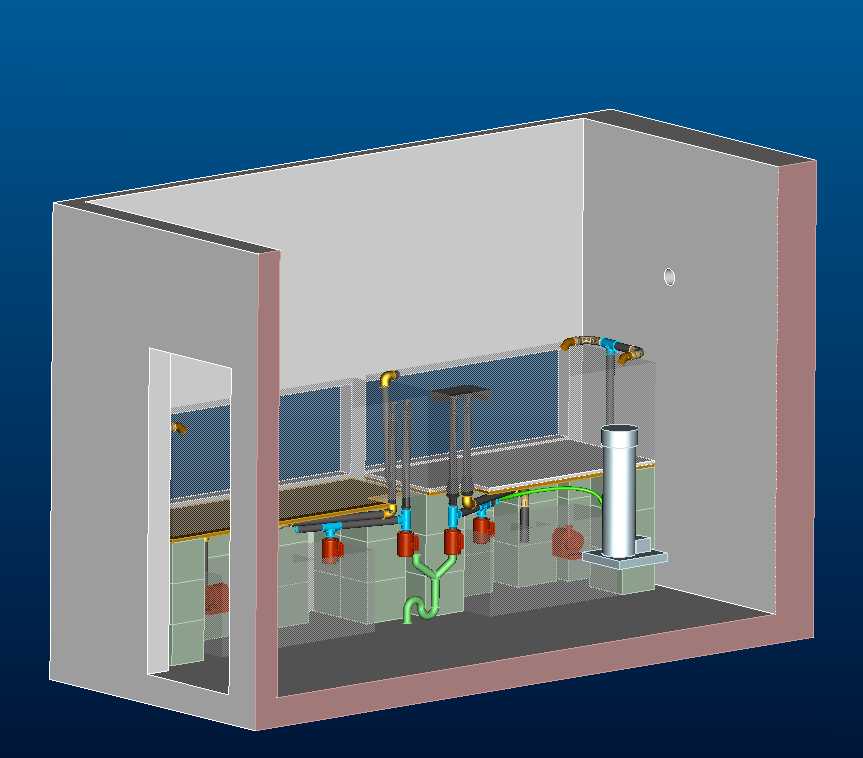

Haus.jpg Aquaraum.jpg

Hallo Leutings,
will den "Abschlussbrüller" nicht versauen, aber nachdem ich soviel Nützliches hier gefunden habe ... Unsere Hütte (mit Musterübung "Terasse") und ein Bildchen vom  Aquarienraum. Wer interesse an Aquarienkomponenten hat - bitte kleine Message schicken.

Gruß Steffen

------------------
*** Die Auswahl des CAD-Systems hängt davon ab, welche Chefs miteinander Golf spielen ***

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Piano.zip SW3dPS-minitischwohnzimmer.zip PicnicTable.zip

Hallo Häuslebauer,

anbei noch einige Inneneinrichtungsgegenstände:
ein Piano, einen Wohnzimmertisch und einen Picnic Tisch.

Wäre cool, wenn noch mehr Gegenstände hier gepostet würden, das erspart doch einiges an Modellier-Arbeit.

I wish u what
Kalle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

bad1.zip bad2.zip wc_becken.prt.zip

hallo

anbei nochŽn paar einrichtungsgegenstaende,
vielleicht kann ja jemand was damit anfangen.

!! das sind WF2 daten (orginal, kein neutral format)!!

mfg bruce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo zusammen,

ich hab mal die komplette Büroetage für einen geplanten Bürokomplex unserer Firma geplant.

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Inneneinrichtung_1.zip Inneneinrichtung_2.zip

hallo

ich binŽs nochmal.
Hab nochŽn paar Einrichtungsgegenstände.

!!die KEŽs sind unterdrückt, dass macht das Datenvolumen
etwas kleiner, einfach zurückholen - fertig !!

schönen tach noch
bruce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aquarium.zip

danke für die weiteren Modelle. Damit kann man schon mal ein paar Möbel ins Haus stellen, das sieht dann schon besser aus, als ein leeres Haus :-)
anbei noch ein Aquarium.

Gruß
Kalle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rasensessel2.prt.zip

Bitte nicht lachen, aber ich habe hier einen Rasensessel!

------------------
Bis denne

Die Antwort liegt irgendwo da draussen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Darf ich den auch als Deko fuer mein Aquarium benutzen ?? *grins*

Danke Dir - jede Anregung ist Klasse!

Gruß Steffen

------------------
*** Die Auswahl des CAD-Systems hängt davon ab, welche Chefs miteinander Golf spielen ***

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

eckregal.prt.zip

Hallo,

ich hab mich mal in dem Aufbau eines Regals versucht.
Bin auch gerade dabei das Modell in Holz zu "schnitzen". So etwas kann ganz schön verzwickt sein.

Grüße Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bruce,

habe mir die Häuselebilder angeschaut und bin schon recht begeistert. Aber was anderes: mich würde interessieren, wie ist begründet ist, daß PE-Modelle erheblich verkleinert werden, wenn man KEs unterdrückt hat. Wo holt PE denn die Informationen her, wenn das unterdrückte wieder zurückgeholt wird ? :-o

Gruß

FN

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Haus.jpg Haus_m_Hut.jpg



Zitat:

---

Original erstellt von fn:
mich würde interessieren, wie ist begründet ist, daß PE-Modelle erheblich verkleinert werden, wenn man KEs unterdrückt hat. Wo holt PE denn die Informationen her, wenn das unterdrückte wieder zurückgeholt wird ?

---

Mahlzeit!

Gute Frage - würd mich auch interessieren.
Anbei meine Hütte - Habe das Modell u.a. genutzt, um die Ausrichterei der Fliesen zu Pro/Bieren. Das erspart n Haufen Verlegearbeiten!

------------------
Wir hatten nie 'ne Schulung in Pro/E; Wir hatten nie 'ne Schulung in Pro/I; Wir haben keinen Wartungsvertrag; Wir haben keinen Admin; Wir haben trotzdem Spaß!

[Diese Nachricht wurde von Pro_Blem am 02. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von fn:
Wo holt PE denn die Informationen her, wenn das unterdrückte wieder zurückgeholt wird ? :-o

Gruß

FN

---

stimmt schon und ist ein guter und alter Trick:

Gerechnet: Modell ist als Geometrie vollständig vorhanden und entsprechend gross.

Unterdrückt: Erzeugungsdefinition ist vorhanden und beschrieben (siehe in Pro/PROGRAM) aber nicht geometrisch abgebildet.

Beim Zurückholen wird das "Modelierrezept" durch den lokalen Rechner ausgeführt.

Man kann es also durchaus mit dem Essen vergleichen:
Im einen Fall wird das Rezept verschickt, im anderen Fall das vollständige Gericht.

------------------
Gruss Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Klingt logisch! Danke

Na dann: Mahlzeit!

------------------
Wir hatten nie 'ne Schulung in Pro/E; Wir hatten nie 'ne Schulung in Pro/I; Wir haben keinen Wartungsvertrag; Wir haben keinen Admin; Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

und dabei spielen auch die Vorschaudaten und anderer "Grafikmüll" eine Rolle

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat in der Zwischenzeit jemand wieder ein Haus oder Einrichtungsgegenstände erstellt? Evtl einen Pool?
Grüße
Andy S.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von ANDY S.:
Hat in der Zwischenzeit jemand wieder ein Haus oder Einrichtungsgegenstände erstellt? Evtl einen Pool?

---

Mit einem Pool könnte ich dienen - allerdings nur mit einem Indoor-Fisch-Pool (Aquarium).

------------------
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities - Stammtisch - 7er-Regel

Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!  (Truman Burbank in "Die Truman-Show")

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

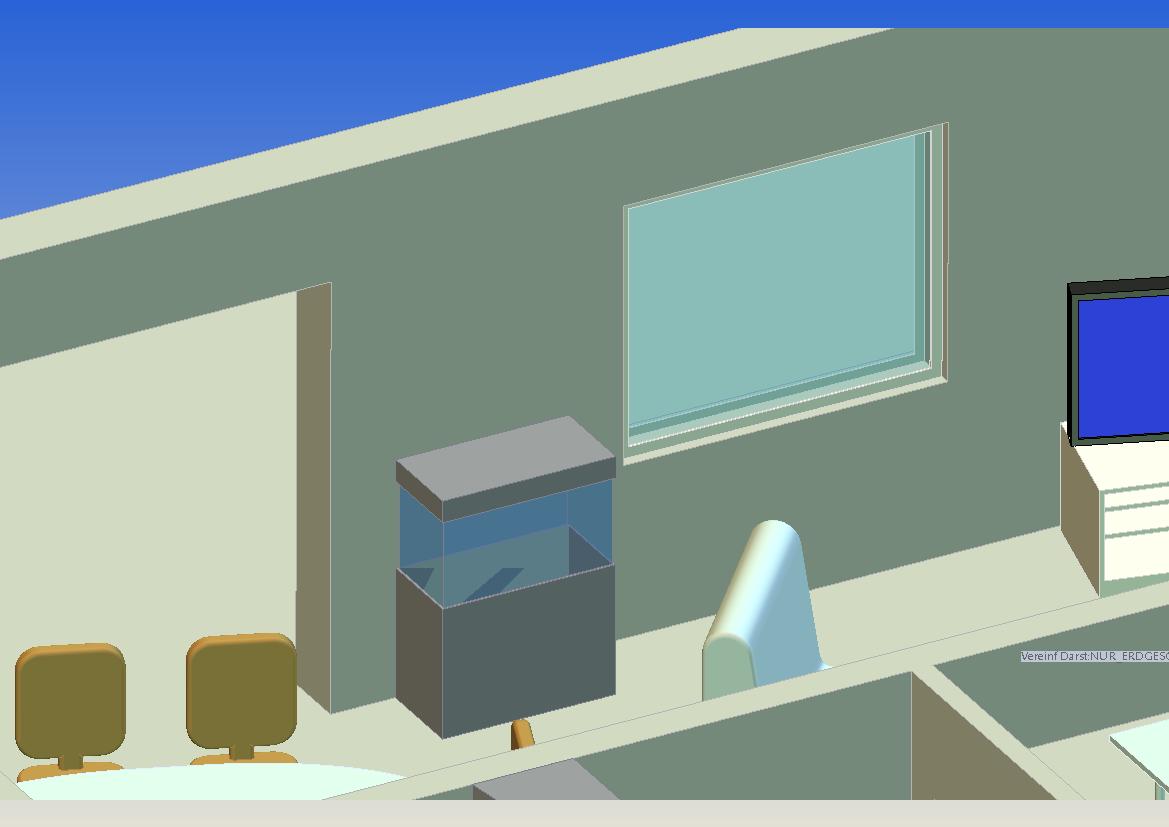

Irgendwie kommt mir das Aquarium bekannt vor

Ich habe auch ein ganzes Haus inkl. Einrichtung.
Allerdings ist es das Haus eines Kollegen, der hat auch alles modelliert.
Sogar mit den Fotos im Bilderrahmen.

Allerdings weiß ich nicht, ob ich das hier so ohne weiteres reinstellen darf.

Im Zweifelsfall zum CAD.de Meetingpoint auf die HMI kommen, da kann ich es wenigsten zeigen

Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Michael 18111968:
... allerdings nur mit einem Indoor-Fisch-Pool (Aquarium). ...

---

Also Michael,

von Dir hätte ich ja schon erwartet, dass Du Deine Frischwasserverschlauchung mit Pro/Piping darstellst. Wenn ich mich nicht irre war da doch so eine kleine Sauerstoffflasche rechts unter dem Pool?

------------------
----------------
"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Wyndorps:
von Dir hätte ich ja schon erwartet, dass Du Deine Frischwasserverschlauchung mit Pro/Piping darstellst. Wenn ich mich nicht irre war da doch so eine kleine Sauerstoffflasche rechts unter dem Pool? :D

---

Jaa, ich war auch ein bisschen enttäuscht, als ich meine "alten" Daten angeschaut habe...
Ich denke, da müssen noch ein paar Feinheiten mehr rein - mal schauen wann ich die Zeit finde!
Die angesprochene Co²-Flasche wäre ein schöner Anfang...

Den Garten habe ich übrigens nicht mit Pro/E geplant - aber wenn jemand ein paar Bäume und Büsche rein stellt, hole ich das nach.

------------------
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities - Stammtisch - 7er-Regel

Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!  (Truman Burbank in "Die Truman-Show")

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von INNEO Solutions:
(...)
Im Zweifelsfall zum CAD.de Meetingpoint auf die HMI kommen, da kann ich es wenigsten zeigen  ;)
(...)

---

das ist leider zu weit weg! Schade.
Gibts sonst eine Möglichkeit?

Wo bekommt man den Freeware Texturen für Fließen und ähnliches?
ANDY

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ANDY S.:
Gibts sonst eine Möglichkeit?

---

Leider steht kein Ort in Deinem Benutzerprofil, drum muss ich raten:
Vielleicht ist der Heilbronner Stammtisch näher für Dich?!

Zitat:

---

Original erstellt von ANDY S.:
Wo bekommt man den Freeware Texturen für Fließen und ähnliches?

---

Guckst Du google.

------------------
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities - Stammtisch - 7er-Regel

Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!  (Truman Burbank in "Die Truman-Show")

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jetzt möchte/muss ich auch ein wenig planen und habe mal 'ne Frage an die Bauprofis:

Gibt es in ProE die Möglichkeit, die Maße in der Zeichnung "baukonform" anzeigen zu lassen? Also zu Beispiel alles was kleiner als 1m ist ist als Zentimeter (z.B. 24) und alles was größer ist als Meter (z.B. 1,2). Ich finde die Bemaßung zwar schwachsinnig, ist aber m.E. nach so üblich oder gar Pflicht.

------------------

MfG
Falko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nein.

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und wie umgeht man das "Nein"? Muß ich die Ableitungen wirklich in einer Bausoftware machen?
Wie habt ihr das gemacht? Akzeptiert der Architekt unsere "Maschinenbaumaße"?

------------------

MfG
Falko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja.

------------------
Stahl.

Dies ist keine Signatur. Es gibt hier nichts zu sehen. Bitte lesen Sie weiter.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

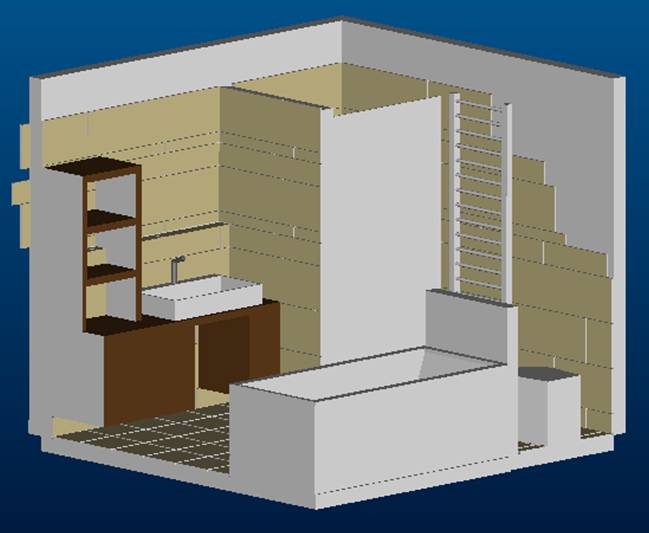

Bad.jpg gesamt.jpg gesamt_1.jpg

Auch ich habe den Umbau unseres Häuschens mit Pro/E geplant und es hat bestens funktioniert  .  Auch im Garten war es eine große Hilfe.

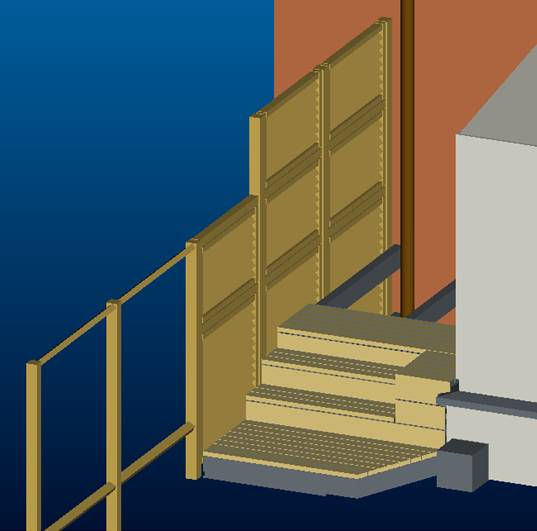

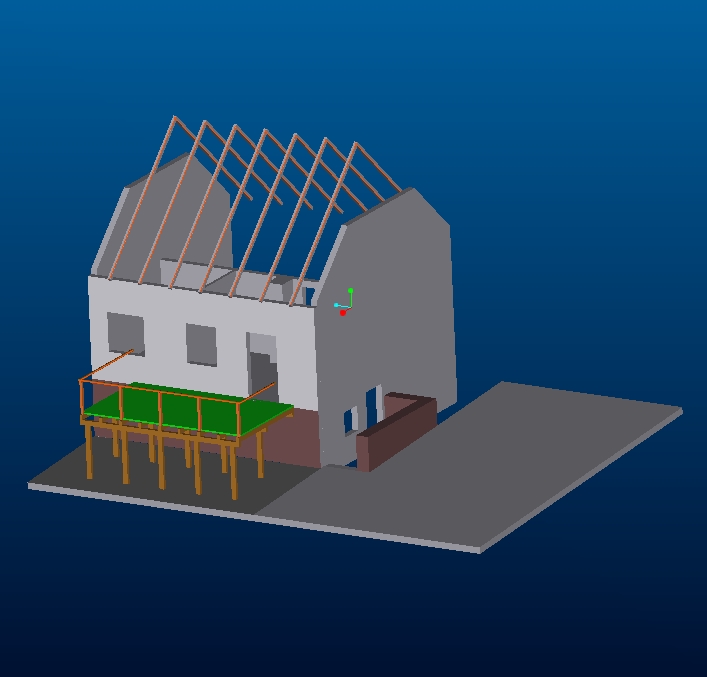

Hab mal Bilder vom Bad und von der kleinen Holzterrasse mit Sichtschutz angehängt.

Übrigens, man kann schon bei manchen Sanitärherstellern die Gegenstände in 3D downloaden

Grüssle aus Franken
Susi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Meine ProE-Kentnisse:
Bisher habe ich noch keine Baugruppen konstruiert die untereinander referenziert sein sollten bzw. ich habe nur einfache Bauteile gemacht.

Ich habe mir eine Skizze mit Grundriss vom Grundtück erstellt.

Meine Frage:
Wie baue ich die Baugruppe auf, so dass die weiteren Etagen bei späteren verschieben bzw. größe ändern sich mitändern?
Als Bsp. Kellerboden erstellen mit Bezug zum Grundstück und anschließend die einzelnen Stockwerke die allerdings dann auf dem Kellerboden referziert werden sollen.

Wer kann mir eine Kurzanleitung geben?

Vielen Dank schon mal!

Gruß Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

das Stichwort mit dem du die Pro/E Hilfe und die Forensuche füttern solltest heißt Beziehungen.

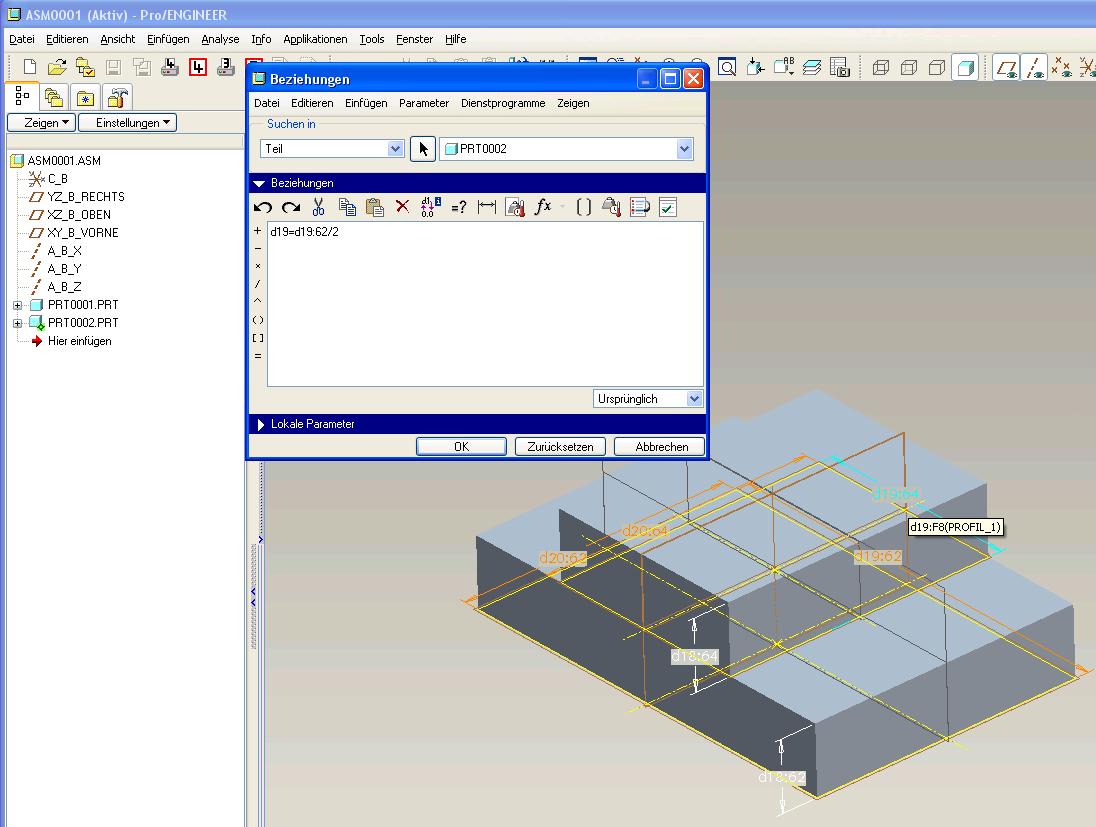

Zugriff erfolgt über Tools->Beziehungen... Der Rest erklärt sich übers Bildchen.

MfG, Ben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
