Hallo, ich bin ein ganz neuer Inventornutzer, und hab auch bisher kaum CAD-Erfahrung außer einen ganz knappen ArchiCAD-Lehrgang und Bisschen Sketchup-Grundlagen. Ich fitz mich nun seit paar Tagen in die Inventor-Grundlagen ein.

Falls geduldet würd ich hier gern kleine Fragen klären, die mich quälen.

Momentan suche ich zum Beispiel fast verzweifelt, wie ich in einer Bauteildatei einfach nur eine zuvor erstellte Bohrung wieder löschen kann

Hilfe!!!
Danke schonmal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Löschen funktioniert am einfachsten per <Löschen>-Taste, oder RMB/Löschen.

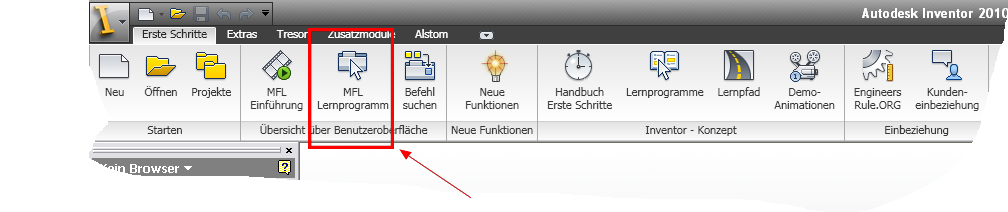

Lernen von IV klappt zumindest für den Anfang ganz gut mithilfe der eingebauten Lernbeispiele (da gibts sogar kleine Videoclips, auf über ganz einfache Dinge).

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,

links im Modellbaum auf die Bohrung RMT klicken und löschen.

Ich kann Dir aber die Lernprogramme von Inventor ans Herz legen. Da werden solche grundlegenden Sachen erklärt.

grüße
der exot

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ah Danke, im Browser zu gucken wäre ich nicht drauf gekommen, hab die ganze Zeit dort gesucht wo zB. das verschieben-Werkzeug ist. Ich hab hier ein Büchlein vom Hanser-Verlag (Günter Scheuermann)aus der Bibliothek, das macht sich garnicht so schlecht. Ich weiß nur noch nicht ob es sich wirklich lohnt richtig tief einzusteigen, da ich nur ganz selten mal was fürs Hobby konstruieren muss. Ansonsten brauch ich CAD wie gesagt nur für Architektur.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Sorry dass gleich die nächste Frage kommt, aber sie wird für die Experten hier sicherlich leicht zu beantworten sein:
Ich habe Diese beiden Bauteile in einer Baugruppe und möchte die vier Bohrungen des oben liegenden Teils auf das untere übertragen ("mit durchbohren"). Wie geht das am Besten?
PS: nein, es handelt sich unten nicht um das gleiche Teil, es sieht nur ähnlich aus, hab dort aber den Kantenverlauf verbessert.

edit: ich seh grad der screenshot kommt nicht...

[Diese Nachricht wurde von cadnew am 12. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


neuer Versuch mit kleinerem bild...

naja dann halt so:
http://www.fotos-hochladen.net/uploads/inventorbohruntugjyne6wv.jpg

[Diese Nachricht wurde von cadnew am 12. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Einfach die selbe Skizze auf dem unteren Teil erstellen und den Bohr-Befehl anwenden.
Dies ist zumindest die sauberste Lösung aus meiner Sicht, es gibt auch noch andere einfach mal im Forum suchen.
Noch eine Empfehlung, Du kannst hier Bilder direkt anhängen, externe Server sind verpöhnt.

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank, habs hinbekommen. Ich hab das Bild erst hier im Anhang mit hochgeladen, aber beim anklicken desselben in meinem Post konnte die URL dorthin aus irgendeinem mir unbekannten Grund nicht gefunden werden. Deshalb die spontane Notlösung mit dem externen Bild...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cadnew:
aber beim anklicken desselben in meinem Post konnte die URL dorthin aus irgendeinem mir unbekannten Grund nicht gefunden werden.

---

Der Grund ist ganz einfach, Userfehler    beim Hochladen  .

.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

oh danke für den hinweis! musste halt schnell gehen  sorry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von cadnew:
oh danke für den hinweis! musste halt schnell gehen ...

---

Willkommen bei CAD.DE und AUGCE!
Vier wichtige Links für den problemlosen Einstieg:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info

Schneller geht es, wenn man die Texte in Dialogfeldern liest, vor allem, wenn sie fett und groß geschrieben sind, und es dann einmal richtig macht.

Länger dauert es, wenn man es zweimal falsch und ein drittes Mal auf Umwegen macht.



Zitat:

---

Original erstellt von cadnew:
... vier Bohrungen des oben liegenden Teils auf das untere übertragen ("mit durchbohren"). Wie geht das am Besten? ...

---

Hierzu gabe es vor fünf Tagen den letzten Thread.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schau mal hier!

------------------
Gert Dieter

Wer nicht an Wunder glaubt, ist kein Realist. (Chaim Weizmann)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von Michael Puschner:

Länger dauert es, wenn man es zweimal falsch und ein drittes Mal auf Umwegen macht.

---





Zitat:

---

Original erstellt von Little_Devil:
Einfach die selbe Skizze auf dem unteren Teil erstellen und den Bohr-Befehl anwenden.
Dies ist zumindest die sauberste Lösung aus meiner Sicht, es gibt auch noch andere einfach mal im Forum suchen.
Noch eine Empfehlung, Du kannst hier Bilder direkt anhängen, externe Server sind verpöhnt.

---

Hmmm neee... Dann hat er bei Änderungen keine Abhängigkeit, es sei denn er erstellt einen Skizzenblock mit ausreichend Fixpunkten. Besser wäre, mit MBP zu arbeiten.

@cadnew, da du vermutlich keine Stückliste und keine Einzelteile brauchst(?), würdest du in diesem Fall mit einer Bohrung in der Baugruppe gar nicht so viel falsch machen. Bedenke nur, das die Bohrungen dann _nicht_ in den Einzelteilen sind.

Viel besser würdest du mit neuen Volumenkörpern unterwegs sein.

Such-Stichworte: MBP - Multibody - Mehrkörperbauteile

Amsonsten nimm, wie bereits erwähnt, das Inventor eigene Lernprogramm. Das verwenden wir, um längerfristige Praktikanten anzulernen, das klappt erstaunlich gut.



------------------
Und heute rufst du alle Superhelden, alle großen Meister, alle
Highlander, alle Krieger, alle guten Geister, alle Superfreaks und
Auserwählten und mich ins Hier ; Du hast Millionen Legionen hinter
dir.

Malen nach Zahlen
Mirama

[Diese Nachricht wurde von rAist am 12. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ups, falsche gepostet

[Diese Nachricht wurde von rAist am 12. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo ich bin es wieder...
Hab ein neues Problem:

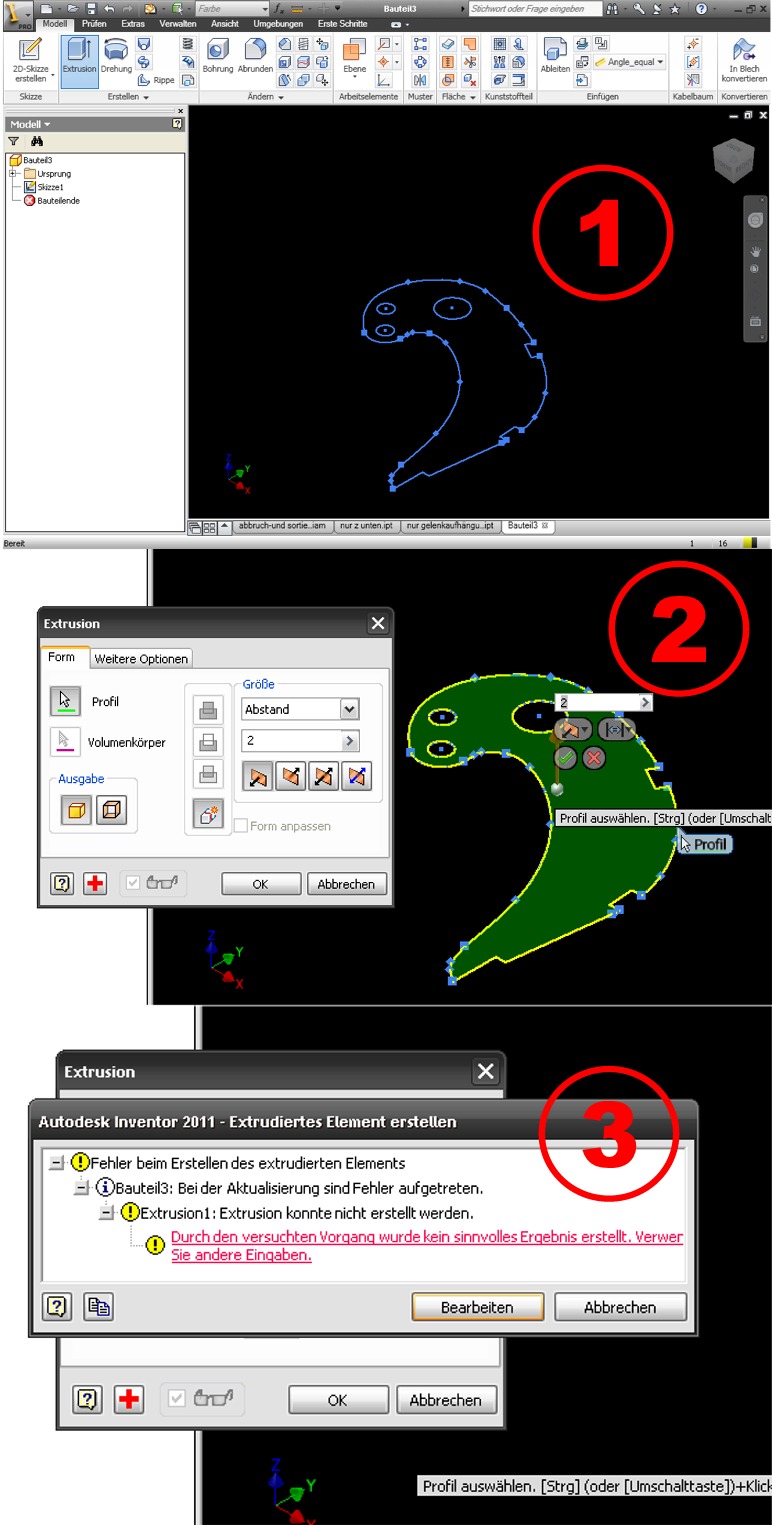

Ich habe in einer (neuen) Bauteildatei eine Skizze die sich nicht extrudieren lassen will. Im angefügten Bild hab ich den Vorgang und die Fehlermeldung dargestellt.

Ich bin ratlos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ab dem mittleren Bild ist ein Rotes Kreuz im Dialogfeld zu sehen - da mal draufdrücken und solange Fehler bereingen, bis das RK verschwindet.
Dann kann man weiterschauen.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, beim roten Kreuz stand offene Kontur. Ich hab das fragliche Stück ersetzt, nun komm kein rotes Kreuz mehr, aber alles andere inkl. der Fehlermeldung bleibt gleich!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kannst Du die Datei hier hochladen?
Es ist immer so schwierig, das aus der Ferne zu diagnostizieren.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von cadnew:

Ich habe Diese beiden Bauteile in einer Baugruppe und möchte die vier Bohrungen des oben liegenden Teils auf das untere übertragen ("mit durchbohren"). Wie geht das am Besten?

---

Hallo,

wenn Die Bohrungen im unteren Teil genau unter den Bohrungen des oberen
Teils liegen sollen, dann kannst Du einfach beim Setzen der oberen Bohrungen
bei "AUSFÜHRUNGSTYP" (Unter der Skizze wo die Maße der Bohrung eingegeben
werden) -> DURCH ALLE <- wählen.

LG, Julian

[Diese Nachricht wurde von Julian.R am 13. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bauteil3.zip

Im Anhang die Bauteildatei, hoff es hat geklappt mit dem upload

Vielen Dank für die enorme Hilfsbereitschaft!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Julian: Das hatte ich zuerst auch so gedacht, aber gebohrt hab ich ja schon in der Bauteildatei und nicht in der Gruppe, also gilt die Bohrung nur für das eine Teil.
Ich hab es so gelöst, die Skizze mit den Bohrpunkten zu kopieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bauteil3Fixed.rar

Hallo,

hoffe das passt so, (bin selber Anfänger)
Frag mich nicht woran es gelegen hat, ich hab die Skizze kopiert, hab
sie auf eine extrudierte Platte gelegt und auf einmal konnte man auch
die skizzierte Fläche extrudieren

LG, Julian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hab eine wahrscheinlich etwas unkonventionelle Lösung gefunden!

Ich hab nur die Skizzenumrisse in eine neue Bauteildatei kopiert, dann schon extrudiert, und anschließend aus der Problemdatei die Positionen der Bohrungen gemessen und manuell in das neue Bauteil eingetragen. Etwas umständlich, aber Hauptsache es funktioniert jetzt.

edit: Ah, na dann warst du noch schneller, vielen Dank für die Mühe!

[Diese Nachricht wurde von cadnew am 13. Okt. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@cadnew:
Sag mal, wo hast Du denn diese ultravermurkste Skizze her?
Das erste Problem worüber man stolpert sind überlappende Konturen...

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die ist deshalb so vermurkst weil ich immer wieder verschieben und verändern musste, damit in dem Hebelmechanismus für den die Teile sind alles stimmt. Wenn alles stimmig ist zeichne ich wohl nochmal genauer.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

darüber bin ich in der Skizzenanalyse auch gestolpert. Was soll das genau
sagen, finde weder im www, noch hier in der Suche was darüber. Wie behebt
man das?

G, J

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht kann der Doktor (also die Skizzenanalyse) dabei helfen?
Warum verwendest Du übrigens so viele Splines? Das ist zwar per se nicht falsch, aber traditionell tun sich dabei manche Probleme auf, später.

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ach ich weiß auch nicht, Splines erschienen mir in der Handhabung einfacher, als tangentiale Kreisbögen aneinanderzufriemeln, vor allem weil man splines schneller mal verändern kann, was ich ja wie bereits geschrieben öfters musste.

Was die (scheinbar mangelnde) Genauigkeit angeht, es ist wie gesagt nur ein Hobbyprojekt und wird wahrscheinlich nichtmal mit CNC geschnitten, insofern erstelle ich quasi nur Druckschablonen und ein 3D-Modell als Machbarkeitsstudie. Dafür und für den ersten Inventorkontakt sollte es eigentlich reichen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
