Thema: Öffnen von Baugruppen-Maßunterschiede (1775 mal gelesen)
|
Senf Mitglied Konstrukteur
Beiträge: 26 Registriert: 11.03.2011
|
erstellt am: 26. Mrz. 2013 07:51 <-- editieren / zitieren --> Unities abgeben:
Hallo liebe Foris, ich habe ein *.pkg (native) von unserem Lieferanten bekommen. Angeblich hate er in seinem Modell lauter runde Maße. Wenn ich die baugruppe öffne habe ich Dezimalstellen (Messen, Bemaßen) Kann das sein und an was kann das denn liegen? Danke für eure Antwort Grüße Senf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walter Geppert Moderator Frank und Frei
Beiträge: 2143 Registriert: 12.12.2000 Konstruktion von Sondermaschinen, Montageautomaten, Meß- und Prüfeinrichtungen, Vorrichtungen und Produktentwicklung mit Creo Elements/Direct Modeling 20.4, AdvancedDesign, Surfacing, Simulate, SolidPower, ModelManager auf HP ZBook 17 G4, Windows 10 Pro 64
|
erstellt am: 26. Mrz. 2013 09:22 <-- editieren / zitieren --> Unities abgeben: Nur für Senf
|
friedhelm at work Mitglied Techniker Aluminium Profile
Beiträge: 882 Registriert: 01.04.2003
|
erstellt am: 26. Mrz. 2013 10:07 <-- editieren / zitieren --> Unities abgeben: Nur für Senf

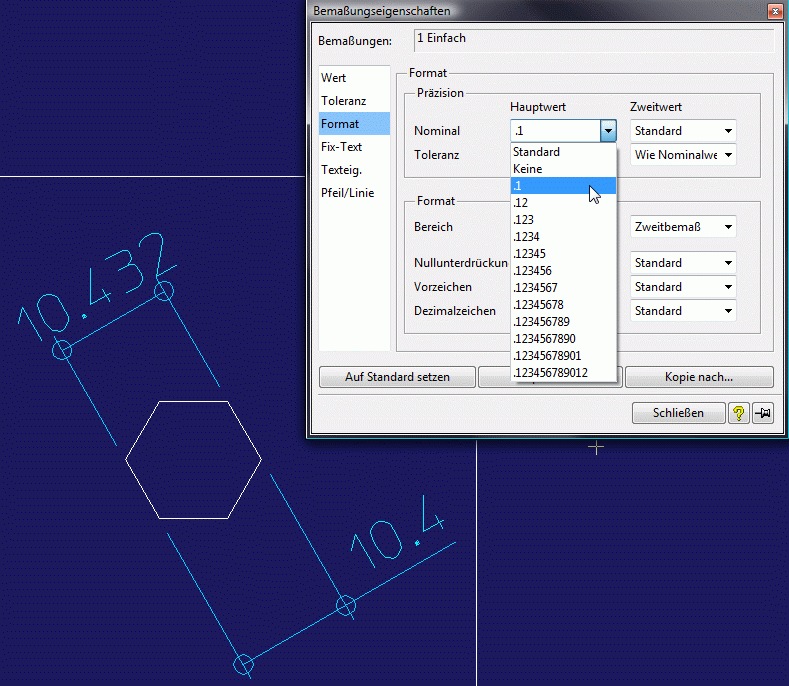

Hallo Senf, wir haben Kunden die ebenfalls runde Masse mögen, aber leider nicht so zeichnen. Dann stellen sie eben das Bemassungsformat so ein, dass es in der 1.Dezimale rundet. Erst wenn man das Model oder eine 2D wie zB .dwg bekommt sieht man dann was da hingezaubert wurde. ------------------ Gruss Friedhelm Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walter Geppert Moderator Frank und Frei
Beiträge: 2143 Registriert: 12.12.2000 Konstruktion von Sondermaschinen, Montageautomaten, Meß- und Prüfeinrichtungen, Vorrichtungen und Produktentwicklung mit Creo Elements/Direct Modeling 20.4, AdvancedDesign, Surfacing, Simulate, SolidPower, ModelManager auf HP ZBook 17 G4, Windows 10 Pro 64
|
erstellt am: 26. Mrz. 2013 10:46 <-- editieren / zitieren --> Unities abgeben: Nur für Senf
Es ist wirklich kaum zu fassen, dass es (sogenannte) Konstrukteure gibt, die selbst ein Minimum an Sorgfalt missen lassen und einfach irgendwie vor sich hin modellieren. Dazu kommen dann noch Importteile von magelhafter Güte, die unkritisch übernommen werden. Wenn die dann als Ausgangsgeometrie für weitere Teile herangezogen werden, ist die K***e endgültig am dampfen. Dabei wissen sogar die Briten: Deutsche Gründlichkeit ist wichtig------------------ meine LISP-Makros sind auf osd.cad.de Disclaimer Grüße aus Wien
Walter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Senf Mitglied Konstrukteur
Beiträge: 26 Registriert: 11.03.2011
|
erstellt am: 26. Mrz. 2013 12:13 <-- editieren / zitieren --> Unities abgeben:
Hallo und Danke. ich beobachte folgendes, daß wenn ich meine Baugruppe öffne und dann den Import zulade unrunde Maße habe. Wenn ich erst den Import lade und dann meine baugruppe zulade stimmen die Maße? Melde mich wieder. Grüße Senf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walter Geppert Moderator Frank und Frei
Beiträge: 2143 Registriert: 12.12.2000 Konstruktion von Sondermaschinen, Montageautomaten, Meß- und Prüfeinrichtungen, Vorrichtungen und Produktentwicklung mit Creo Elements/Direct Modeling 20.4, AdvancedDesign, Surfacing, Simulate, SolidPower, ModelManager auf HP ZBook 17 G4, Windows 10 Pro 64
|
erstellt am: 26. Mrz. 2013 12:24 <-- editieren / zitieren --> Unities abgeben: Nur für Senf
Was sagt denn das Meldungsfenster, wenn du den Import nachträglich lädst. Wie ist denn die Import-Baugruppe zustandegekommen, basiert die auf irgendwelchen Daten, die du ursprünglich zur Verfügung gestellt hast? ------------------ meine LISP-Makros sind auf osd.cad.de Disclaimer Grüße aus Wien
Walter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Gero Adrian Mitglied MBA, Dipl.Ing.
Beiträge: 528 Registriert: 13.12.2000 Ihr Berater Klietsch Partner
|
erstellt am: 26. Mrz. 2013 12:56 <-- editieren / zitieren --> Unities abgeben: Nur für Senf
|
Senf Mitglied Konstrukteur
Beiträge: 26 Registriert: 11.03.2011
|
erstellt am: 26. Mrz. 2013 13:00 <-- editieren / zitieren --> Unities abgeben:
Hallo, es handelt sich um native daten aus Creo Direct V17 vom UL. Die Teile (Daten) wurden einige Male hin- und hergemailt. Gibte es Unterschiede in den Voreinstellungen zur Genauigkeit? Muß ich mal in den Einstellungen suchen. Grüße Senf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walter Geppert Moderator Frank und Frei
Beiträge: 2143 Registriert: 12.12.2000 Konstruktion von Sondermaschinen, Montageautomaten, Meß- und Prüfeinrichtungen, Vorrichtungen und Produktentwicklung mit Creo Elements/Direct Modeling 20.4, AdvancedDesign, Surfacing, Simulate, SolidPower, ModelManager auf HP ZBook 17 G4, Windows 10 Pro 64
|
erstellt am: 26. Mrz. 2013 13:18 <-- editieren / zitieren --> Unities abgeben: Nur für Senf
Einmal mehr eine Begriffsbestimmung: Geometrische Auflösung: (empfohlene Einstellung von PTC 10E-6 für Regelgeometrie, min. 10E-4 für komplexe Freiformteile) Dieser Wert bestimmt, wie das CAD mit Modelldaten zurechtkommt, sprich ob geschlossene Volumenmodelle vorliegen und ob tangentiale Übergänge funktionieren. CAM braucht min. 1E-4 Genauigkeit: Beschreibt die Abweichung von Modellabmessungen vom theoretisch gewünschten Wert. Abgesehen von Schlamperei entstehen Ungenauigkeiten durch intensive Nutzung von komplexen Vektortransformationen, da auch die beste CPU ihre Grenzen hat. Ein Beispiel: eine 60fache Rotation um 1° kann ungenauer werden als eine einmalige um 60° Sehr gute Resultate erhält man -auch im Reparaturfall- mit "Ausrichten" an sauberen Referenzgeometrien Merke: Auch ein Teil mit Auflösung 10E-2 kann beim Messen genau sein, sprich schön gerade Werte liefern und vice versa! ------------------ meine LISP-Makros sind auf osd.cad.de Disclaimer Grüße aus Wien
