wie kann ich eine Federung zwischen der oberen Kante des Gehaeuses und dem Kolben anbringen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich befürchte, du musst deine Frage ein wenig genauer stellen. Ich hab deine BG offen und hab absolut keine Ahnung, was du da federn möchtest.

Grüße Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dito...

Soll da eine reale Feder eingesetzt werden, die die Bewegung mitfährt, oder möchtest Du eine Kraft simulieren?

Ein kleiner Fehler am Rande - Kolben3 ist am Pleuel2 zur falschen Seite verknüpft

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der Kolben soll nahe seinem obersten Punkt auf eine Federung treffen. Das Ganze ist nur ein Versuch um zu sehen wie es funktionieren könnte.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich glaube kaum, dass Du eine Kolbenrückholfeder meinst.

Meinst Du hier den Animator???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von goofy_ac:

Ein kleiner Fehler am Rande - Kolben3 ist am Pleuel2 zur falschen Seite verknüpft

Viele Grüße - Axel

---

Gut gesehen...Danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja genau wie realisiert man eine Federbewegung. Wollte das in dieser Baugruppe testen frei von jeglichem Sinn.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nochmal

habe einen weiteren Fehler entdeckt. Und zwar gehen die Kolben durch die Kurbelwelle hindurch wenn man den Kolben anklickt und bis ganz nach unten bewegt. Mit welcher Art von Verknüpfung kann ich das vermeiden?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ximix

Konzentrisch?

Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen - Nettiquette - alte Suchfuntion - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Modelle - SolidWorks Videos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von xmix:
Ja genau wie realisiert man eine Federbewegung. Wollte das in dieser Baugruppe testen frei von jeglichem Sinn.

---

zurück zum Ursprungsanliegen:

Wenn ich das jetzt richtig verstehe, möchtest du eine bewegliche (Spiral?) Feder einsetzten, die sich in Abhängigkeit der Kolbenstellung verlängert oder verkürzt. Am besten dergestalt, dass sie abhebt, wenn der Kolben zu weit weg ist.

Das mit der adaptiven Feder hab ich hier im Forum schon mal gesehen [Edit: guck mal den Beitrag an], das mit dem Abheben wird dann schon haariger und bedarf vermutlich eines kleinen Excel-Sheets oder einem "wohlformulierten" Gleichungssystems.

Grüße Günter

PS.: solche Federn sind absolute Performance-Fresser! Nur für ein proof-of-konzept einsetzbar, aber nicht in einer produktiven Umgebung. Bei einem 12 Zylinder wird deine Kiste stehen, da hilft kein Anlasser und Super+ mehr

[Diese Nachricht wurde von GWS am 29. Apr. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Druckfeder.zip

Hallo, wegen der Verknüpfungsart, versuch es mal mit LimitAbstand (ist unter erweiterten Verknüpfungen zu finden).
Da ich deine Baugruppe aus mir unbekannten Gründen nicht entpackt bekomme, hab ich die Verknüpfung mal in die Druckfeder* eingebaut. (Hoffe man kann den Anhang öffnen, stell das erste mal was zum entpacken rein! )

lg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo xmix

das ist meiner Meinung nach eine "Schwäche" in SWX.
Wir verbauen auch viele Federn und würden uns dafür eine
einfache Möglichkeit wünschen,
Federn zu verbauen und die Einbaulänge abhängig von 2 Teilen zu definieren.
Und ich meine damit die Feder als Bauteil zu verbauen und nicht für jede Länge eine Konfiguration zu erstellen (so machen wir es jetzt)

Mir ist nur ein Mitbwerber Produkt bekannt, dass das schon seit Jahren kann, dort nennt sich das flexible Bauteile (wenn ich mich richtig erinnere) dort wird einfach die Federlänge mit 2 Punkten auf Teilen in der Baugruppe verknüpft ohne die Bauteildatei zu ändern.
(scheinbar ist das dann nur eine visuelle Geometriedarstellung in der Baugruppe)

bitte keine Diskussion über Sinn und Unsinn so etwas zu machen,
wir verwenden das meistens auch nur für Renderings.
Es ist halt mühsam, wenn man 14 gleiche Federn verbauen muss und 8
haben eine unterschiedliche Länge.

PS
nur so als Anmerkung:
Wenn wir nichts mehr an SWX auzusetzen hätten, dann haben wir eh keine Visionen mehr und Jeder wünscht sich wahrscheinlich was Anderes
(meine Meinung)

------------------
Grüße
Heinz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo an alle fleißigen Helfer.

Schaut mal auf der Seite vorbei.
Möglicher Lösungsansatz?

Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen - Nettiquette - alte Suchfuntion - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Modelle - SolidWorks Videos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Pack.rar Federung.JPG Kolben.JPG

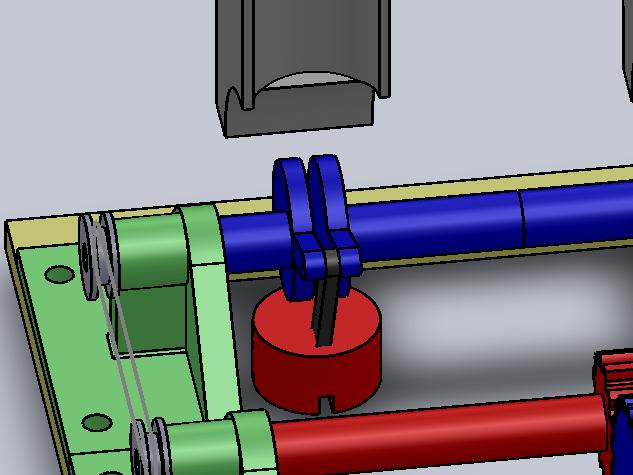

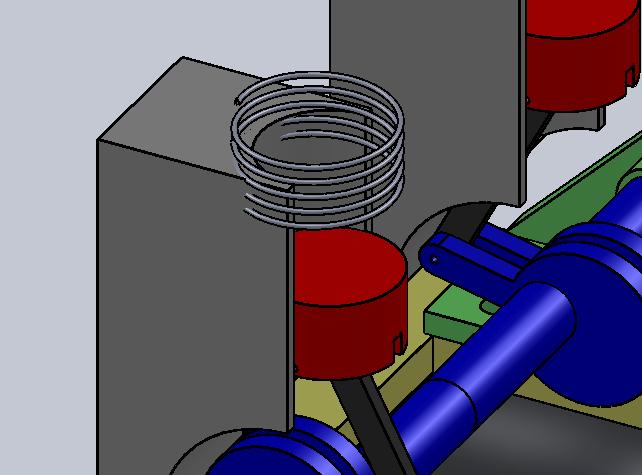

Hab die Baugruppe etwas erweitert. In den Screenshots sind die besagten Probleme. Dass der Kolben sozusagen nach unten durchfaellt wie kann man das technisch verhindern? Gibt wahrscheinlich mehrere Möglichkeiten aber welche waere am praktischsten?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo xmix,

technisch betrachtet kann das nicht passieren

Verknüpfungstechnisch schon!

Würde in dem Fall eine Spline Punkt Verknüpfung setzen, die die Bewegung limitiert.

Dazu einen geraden Spline, in Länge der Kolbenbewegung, in einer eigenen Skizze ,im Bauteil Gehäuse skizzieren.

Und eine eigene Skizze im Bauteil Kolben, die nur einen Punkt enthält.

Punkt mit Spline deckungsgleich verknüpft ergibt eine absolut stabile Bahn.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Federung.rar

Ok Danke werde ich versuchen.

Wie ist es nun mit der Federung. Habe mal eine Feder konstruiert aber sie bewegt sich nich gerade auf und ab...knickt quasi zur Seite hin.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Federung2.rar

Habe die Federung etwas modifiziert aber irgendwie knickt es immer noch leicht nach rechts weil ich die linke Seite nicht auf einer Linie halten kann ohne dass die Bewegung der Feder erstarrt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Könnte einen Expertenrat gut gebrauchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Suchfunktion nutzen und z.B. das hier finden

http://ww3.cad.de/foren/ubb/Forum2/HTML/011372.shtml

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Federung2.rar

Besten Dank...habs etwas anders gemacht. Wie kann ich nun eine Federbewegung simulieren?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der Link zu einer möglichen Lösung wurde doch schon da und da gegeben, oder ?

Grüße Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In Zusammenhang mit Solidworks habe ich noch nicht mit Excel gearbeitet. Hat jemand dazu ein Tutorial?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

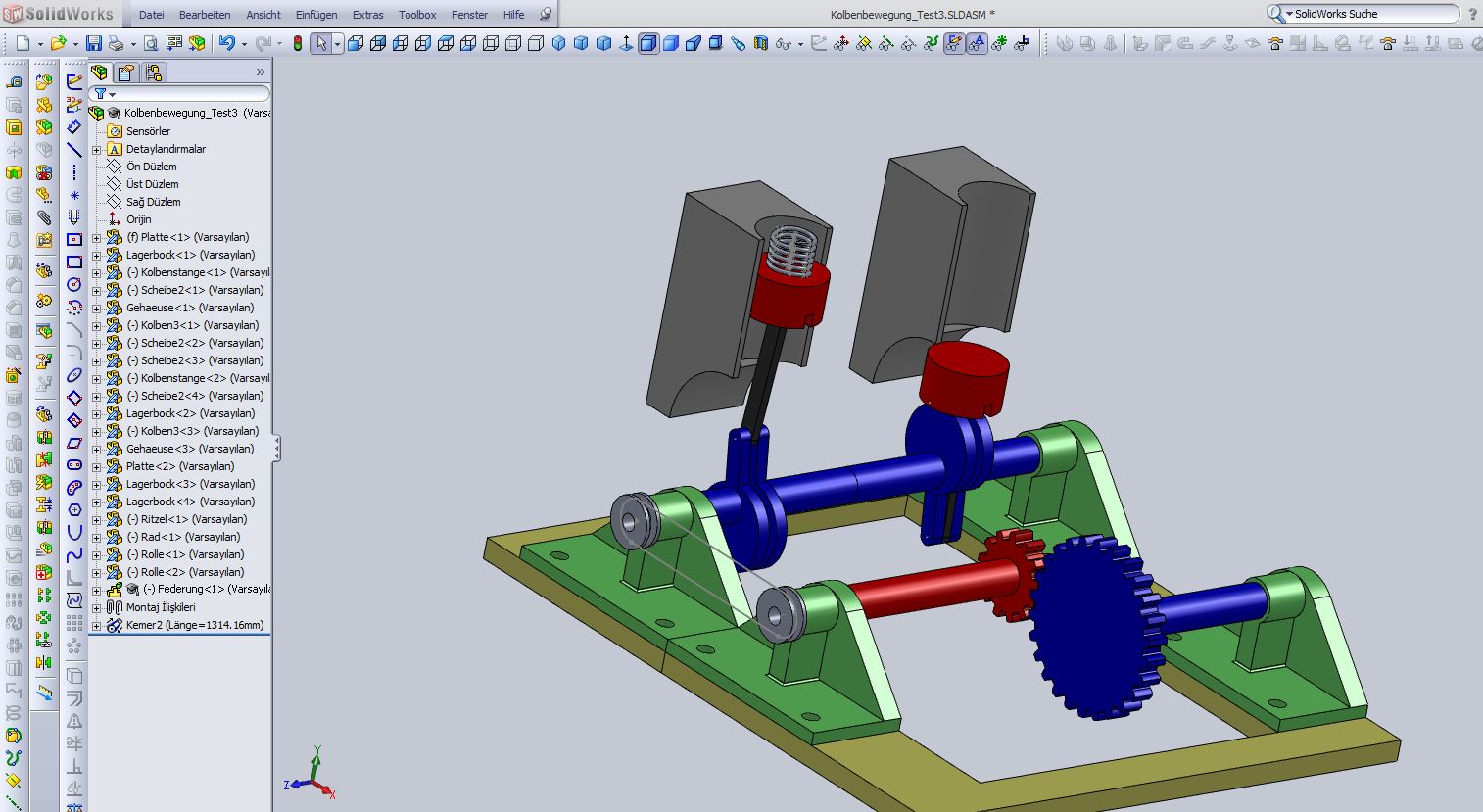

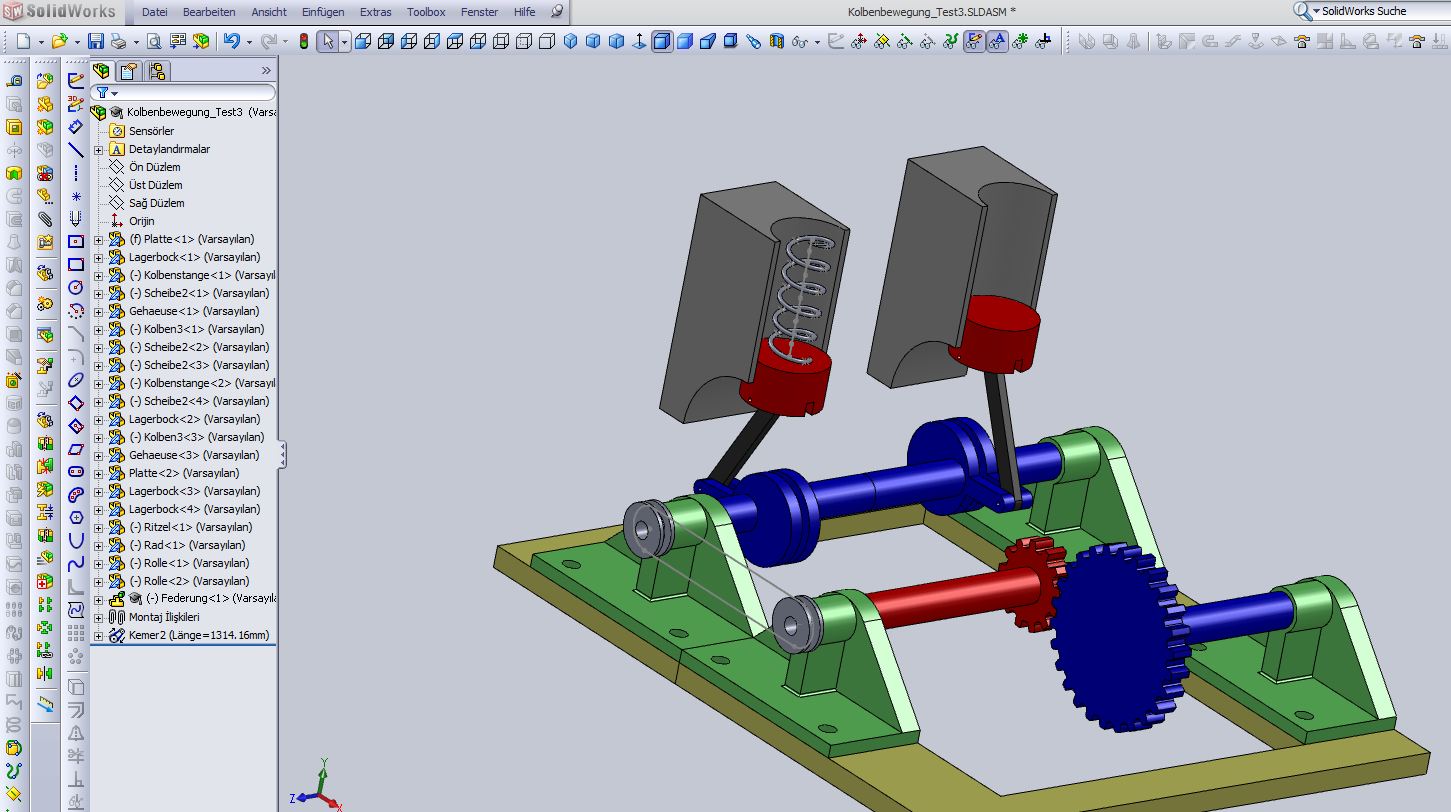

F2_022171_1.JPG F2_022171_2.JPG Kolbenbewegung_gefedert_AK.zip

Hallo,

in Deine Baugruppe einfügen, verknüpfen, und in den Komponenteneigentschaften die Unterbaugruppe auf flexibel stellen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 04. Mai. 2011 editiert.]
