Thema: Spiral-Kurve als Blechteil (2392 mal gelesen)
|
AJS-Klaus
Mitglied
Maschinenbau-Techniker
   Beiträge: 83
Registriert: 12.06.2007 Win10-64; SolidWorks 2019-SP5
|
erstellt am: 11. Feb. 2011 13:06  <-- editieren / zitieren -->   Unities abgeben:
Hallo, hat jemand einen Tipp wie man dieses Teil (Kurve mit Anstieg) als Blechteil zeichnen kann? Möchte gerne noch Bohrungen einbringen und dann eine Abwicklung erstellen.  ------------------
SolidWorks 2008 SP4 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 11. Feb. 2011 15:07 <-- editieren / zitieren --> Unities abgeben: Nur für AJS-Klaus

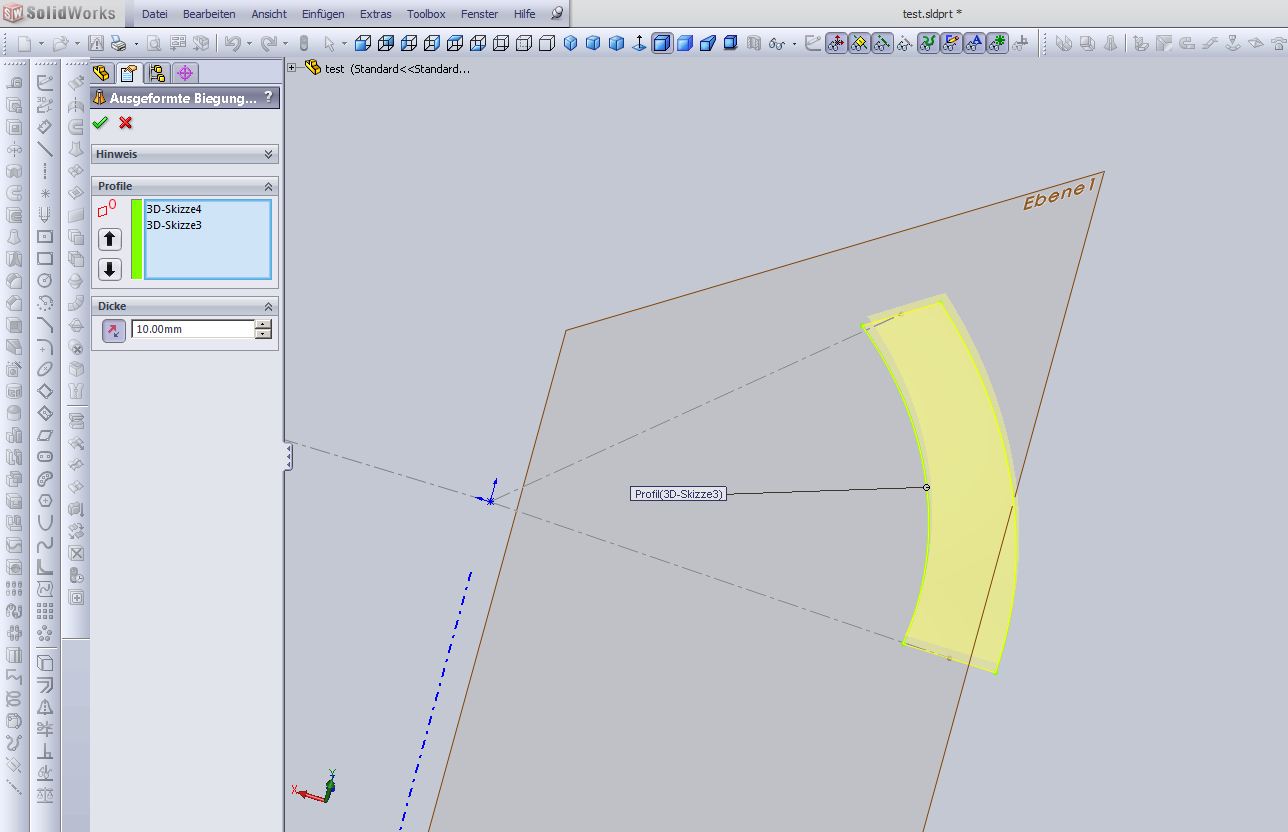

Hallo, von Deiner Ausformung die beiden gekrümmten Unterkanten mit Elemente übernehmen in je eine 3D Skizze packen. Ausformung ausblenden. Dann Blech und ausgeformte Biegung mit Blechstärke 10mm. MfG
Andreas ------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 11. Feb. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 5260
Registriert: 15.04.2007 SWX 2019
Windows 10 x64
|
erstellt am: 11. Feb. 2011 19:30 <-- editieren / zitieren --> Unities abgeben: Nur für AJS-Klaus
|
Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 2580
Registriert: 02.10.2006 Firma: SW 2024-3.1 + PDM Prof.
Windows 10 Pro 64bit, i9-11900
32 GbRAM, Quadro P2200
Home:
SW 2023-5.0
Passungstabelle von Heinz
Windows 11 Pro 64bit,
i7-12700K, 32 GbRAM,
GeForce GTX 1050Ti
Samsung C34H892, 3440x1440 Pixel
|
erstellt am: 11. Feb. 2011 21:54 <-- editieren / zitieren --> Unities abgeben: Nur für AJS-Klaus
|
AJS-Klaus
Mitglied
Maschinenbau-Techniker
Beiträge: 83
Registriert: 12.06.2007 Win10-64; SolidWorks 2019-SP5
|
erstellt am: 14. Feb. 2011 09:00 <-- editieren / zitieren --> Unities abgeben:

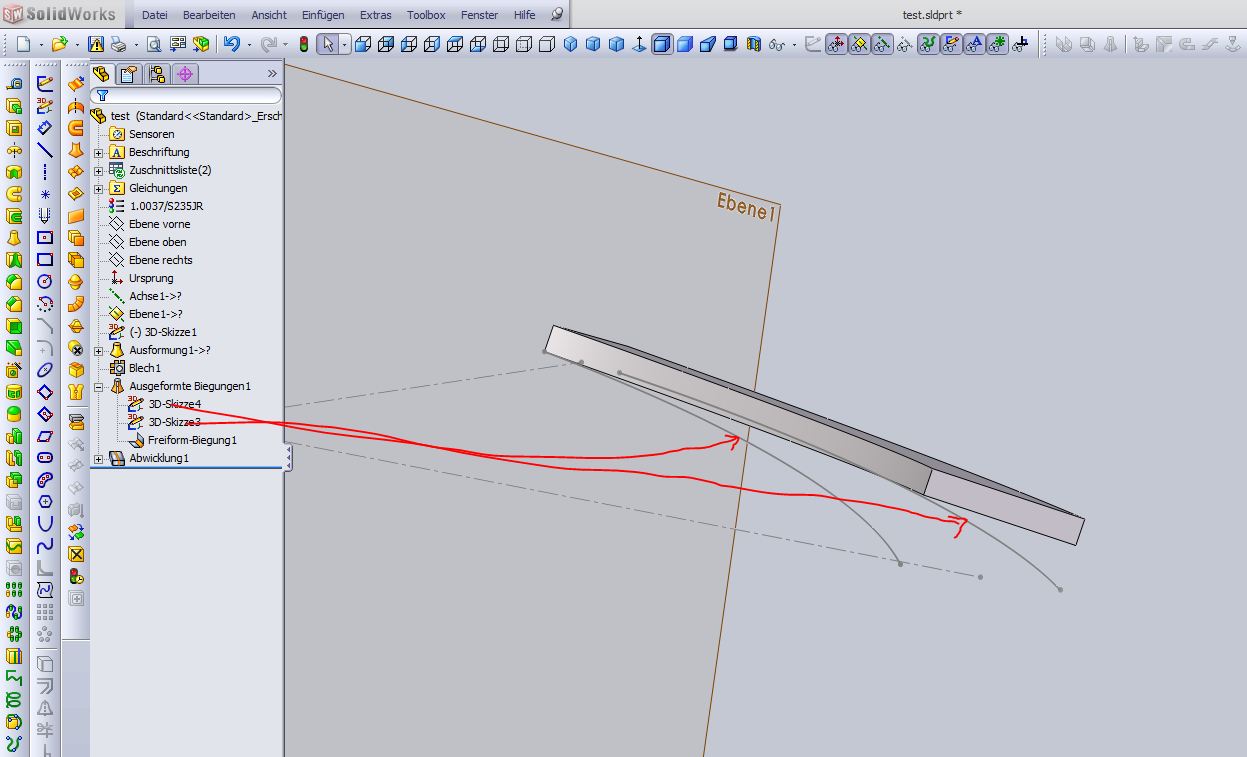

Hallo, danke für den Tipp. Jedoch bekomme ich dies so nicht hin. Der Button "Ausgeformte Biegung" ist bei mir wegen der normalen Ausformung nicht mehr aktiv. Ich kann zwar diese unterdrücken, jedoch ist dann meine 3D-Skizze auch unterdrückt. Somit kann ich dann die "Ausgeformte Biegung" wieder nicht anwenden. Kannst du das Teil mal anhängen (2008)? Viele Grüße ------------------
SolidWorks 2008 SP4 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 3094
Registriert: 03.12.2001 alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot
|
erstellt am: 14. Feb. 2011 10:25 <-- editieren / zitieren --> Unities abgeben: Nur für AJS-Klaus
|
| |
AJS-Klaus
Mitglied
Maschinenbau-Techniker
Beiträge: 83
Registriert: 12.06.2007 Win10-64; SolidWorks 2019-SP5
|
erstellt am: 14. Feb. 2011 10:49 <-- editieren / zitieren --> Unities abgeben:

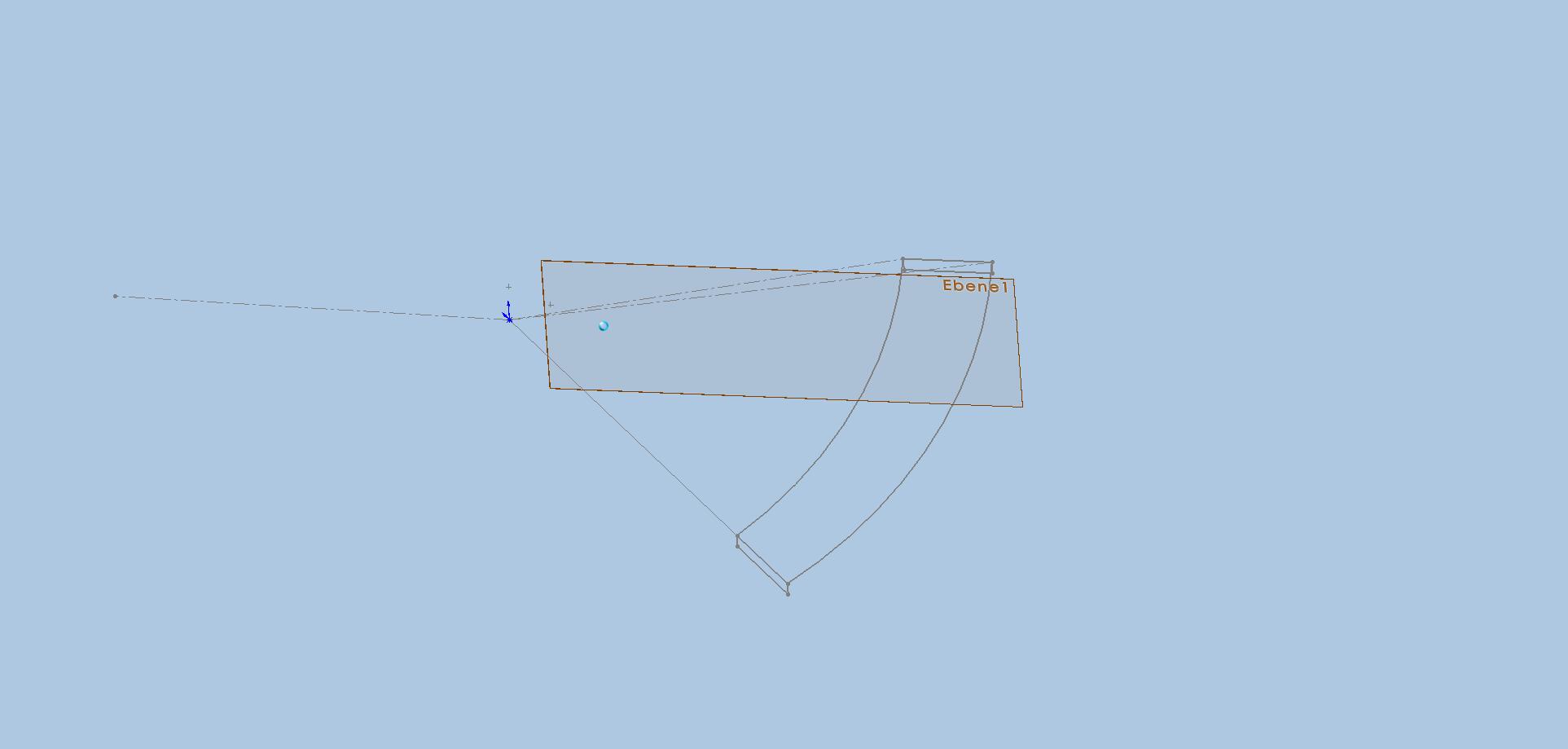

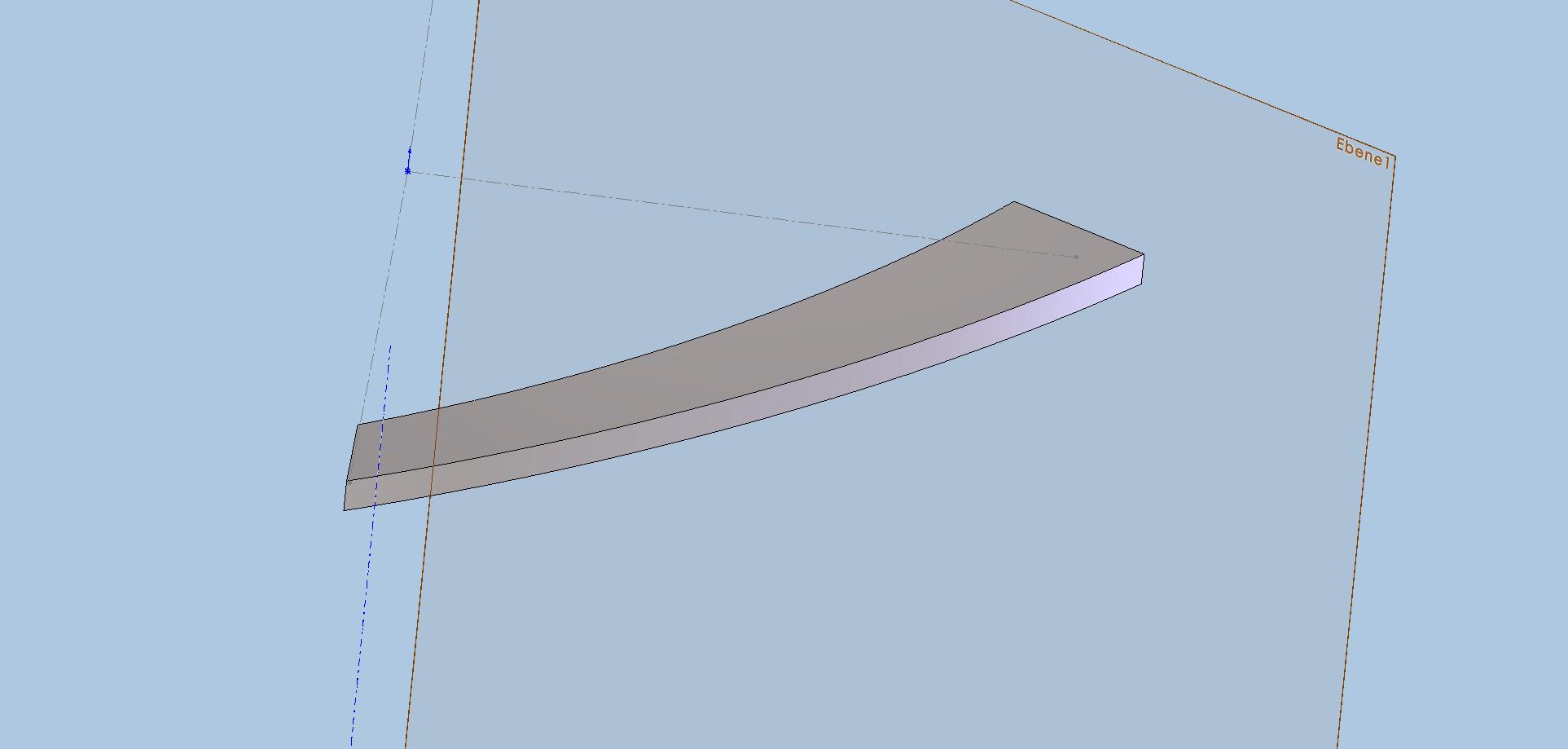

Hallo, nochmals Danke an alle! Die Aktion hat mich auf eine neue Möglichkeit gebracht. Habe die 3D-Mittelkurve einfach auf die beiden Eckpunkte der Rechtecke gezogen. Somit kann die normal Ausformung komplett entfallen.
Im Anhang die neue Datei. VG ------------------
SolidWorks 2008 SP4 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
