Hallo

ich muss diese Rohr in 3d zeichnen, aber als blechteil, damit ich die abwicklung machen kann.
das rohr wird vom laser zu erst beschhnitten damit man es dann biegen
kann.
hab jetzt nur das problem dass ich ein rohr mit dem durchmesser 27 nicht in SWX biegen kann.

würde mich freuen wenn ihr mir helfen könnt.

mfg chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Chris,

hier mal nachlesen: http://ww3.cad.de/foren/ubb/Forum2/HTML/016664.shtml#000019
Der entscheidende Punkt ist, das Rohr als BG aufzubauen.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

schau mal hier rein! (den Ganzen mal lesen!)
http://ww3.cad.de/foren/ubb/Forum2/HTML/016664.shtml

MfG
Andreas

Hallo HaPe  da war ich wohl zu langsam

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 14. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi...

danke für die schnelle antwort...
aber ich glaube wir reden ein bisschen aneinander vorbei...
das rohr wird vom laser so wie auf dem bild zugeschnitten...
nun muss ich es biegen. aber als blechteil. in der spitze des zuschnittes ist meine biegeachse.

mfg chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

das geht mit SWX so nicht!
Das Teil muss mit dem Blechmodul aufgebaut sein um sich abwickeln zu lassen.

MfG
Andreas

Schau aber mal hier rein ,wenns nicht hundertprozentig rund sein muss
http://ww3.cad.de/foren/ubb/Forum2/HTML/018795.shtml

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 14. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi...

also das rohr habe ich als blech gezeichnet...
und die ausklinkung rausgeschnitten.
nun würde ich es eben gerne biegen...
geht das denn gar nicht?

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

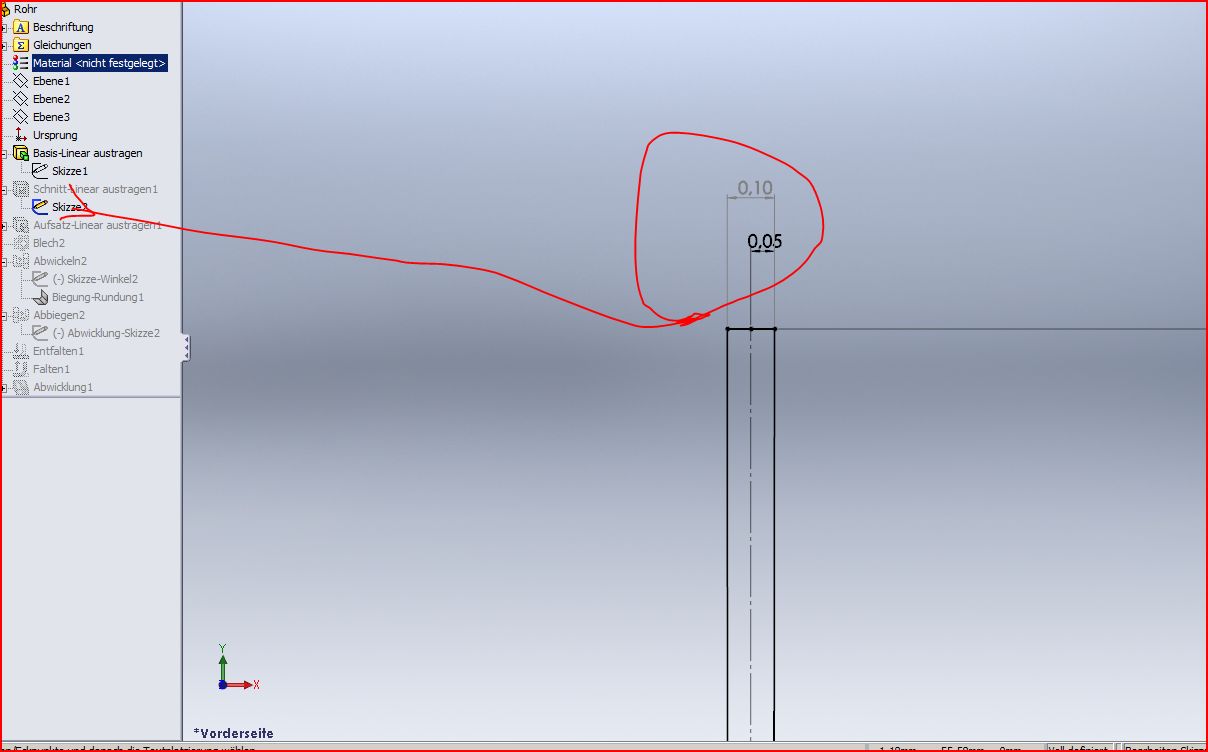

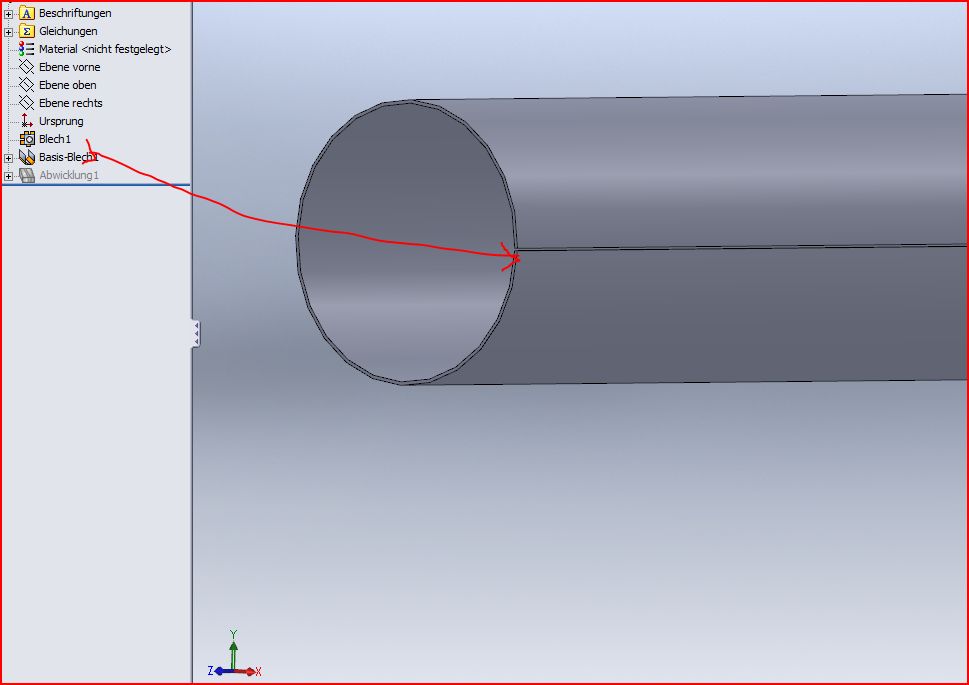

F2_019253_1.JPG F2_019253_2.JPG

Hallo ,

ich kann auf Deinem Screenshot keine Längsfuge erkennen!
Welche Blechfeatures hast Du benutzt?

Mit welcher SWX Version arbeitest Du ?
Kannst Du vielleicht Dein Bauteil mal hochladen!

(Der Schlitz fehlt)

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 14. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Rohr.rar

hi...

hier ist die zeichnung.
die linie soll die biegeinnenkante darstellen.
ich zeichne mit SWX 2007

mfg chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

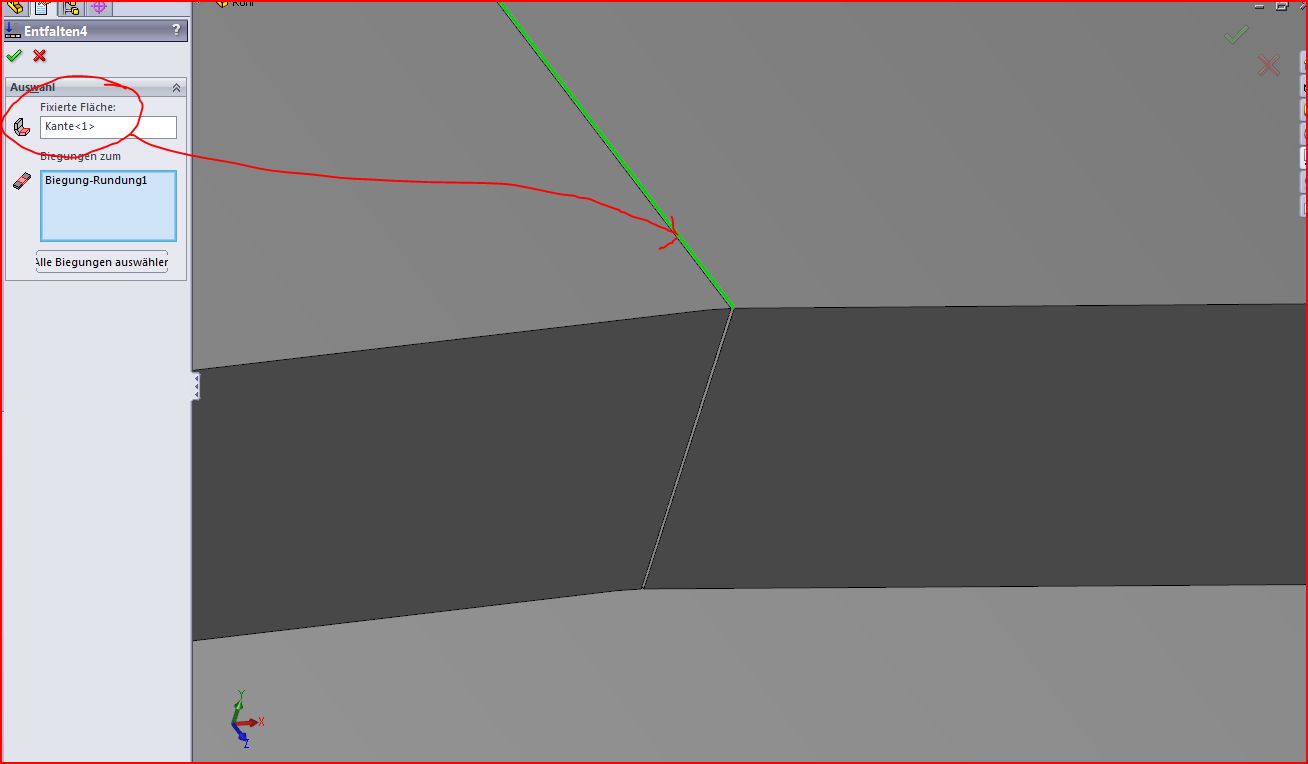

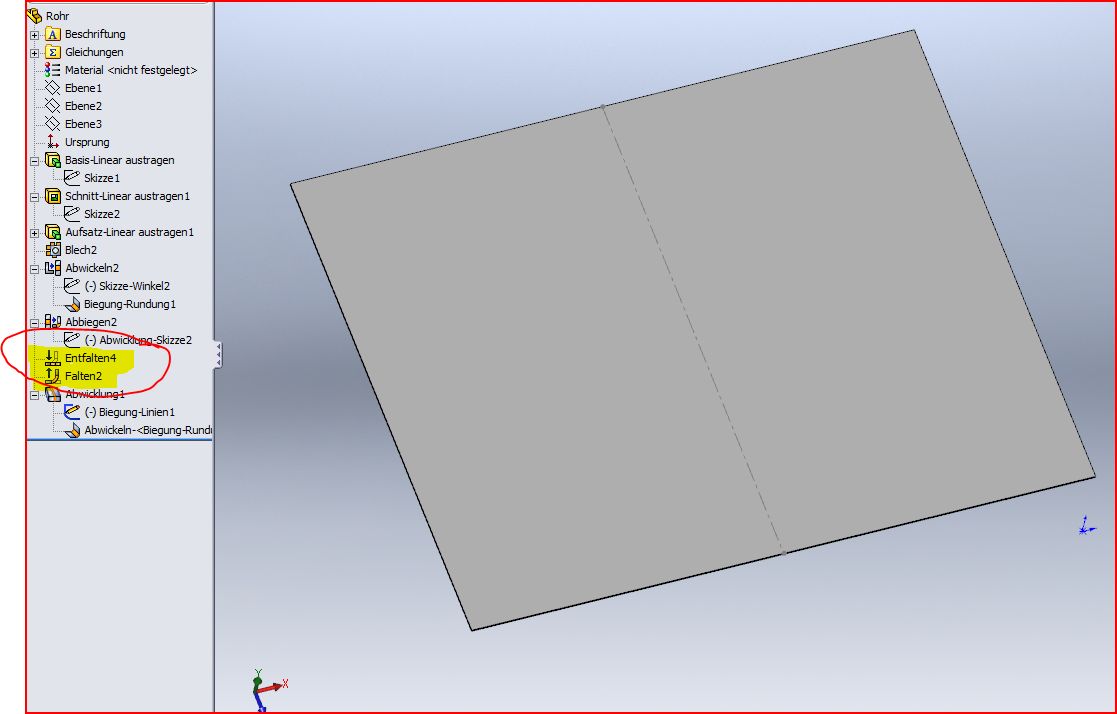

F2_019253_3.JPG F2_019253_4.JPG F2_019253_5.JPG

Hallo chris,

was Dir fehlt ist einmal falten entfalten das bringt SWX zur Abwicklung!
Aber nur wenn Du wie im Screenshot eine Kante auswählst (auch da Achtung es funzt nicht jede Kante )
(Im Zweifelsfall alle mal nacheinander ausprobieren)

Damit hast Du Dein Rohr zwar erstellt und kannst auch abwickeln aber bei den anderen Schnitten seh
ich schwarz!Da kannst Du zwar das Rohr gerade mit Schnitten darstellen und abwickeln es aber nicht mehr biegen.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

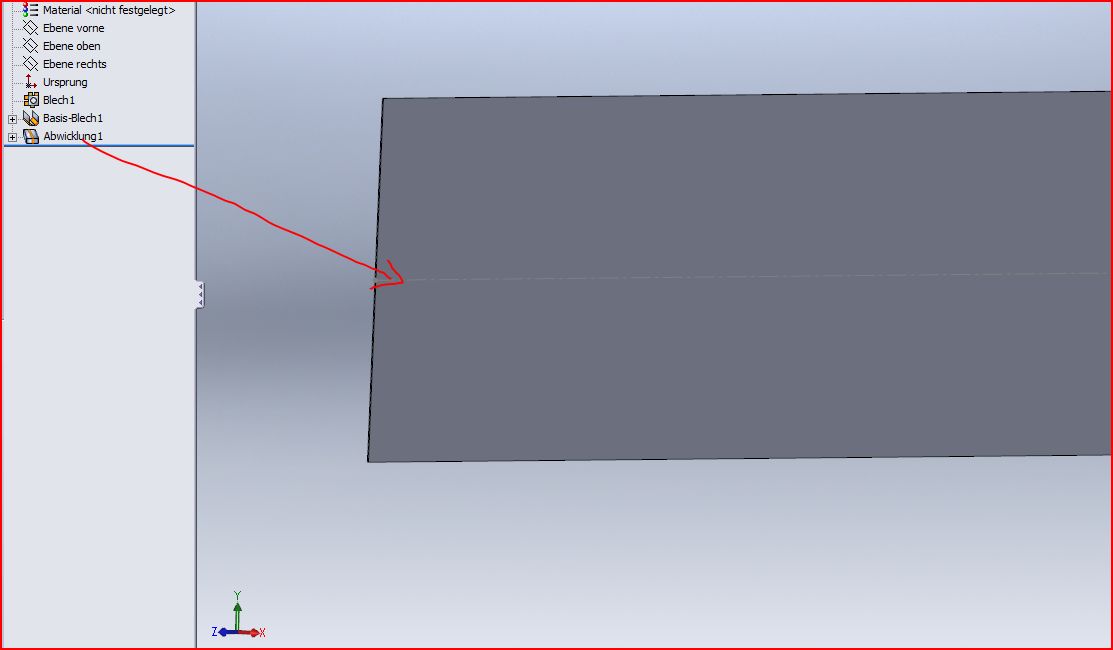

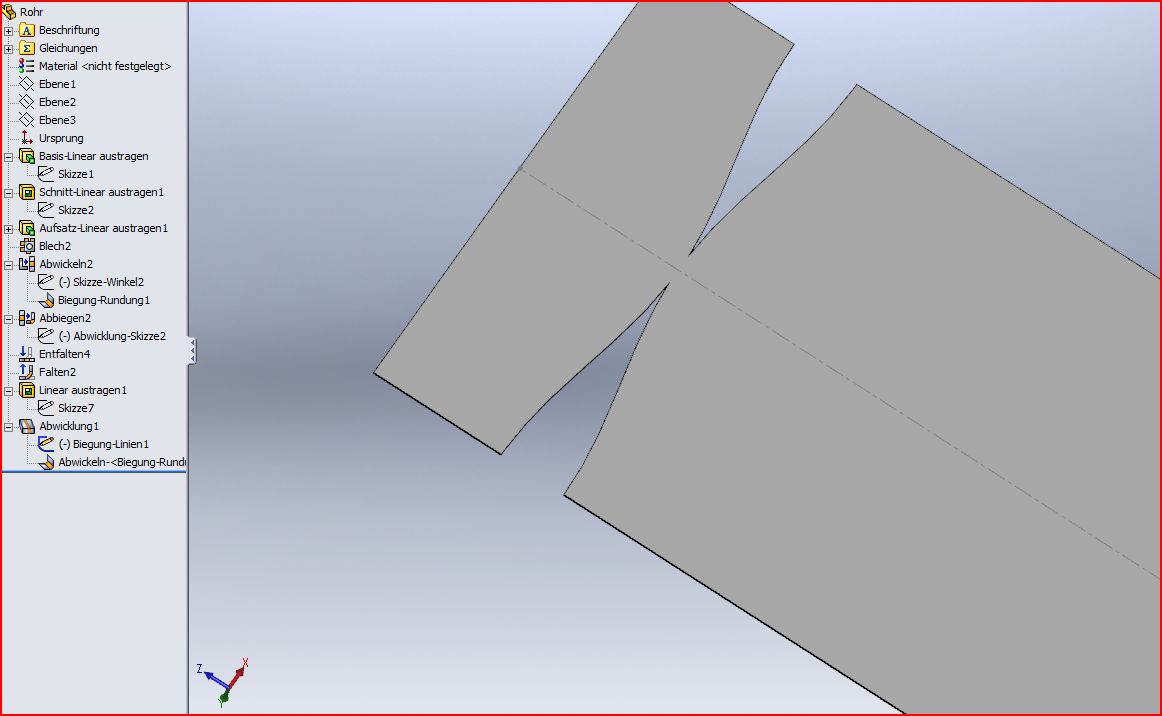

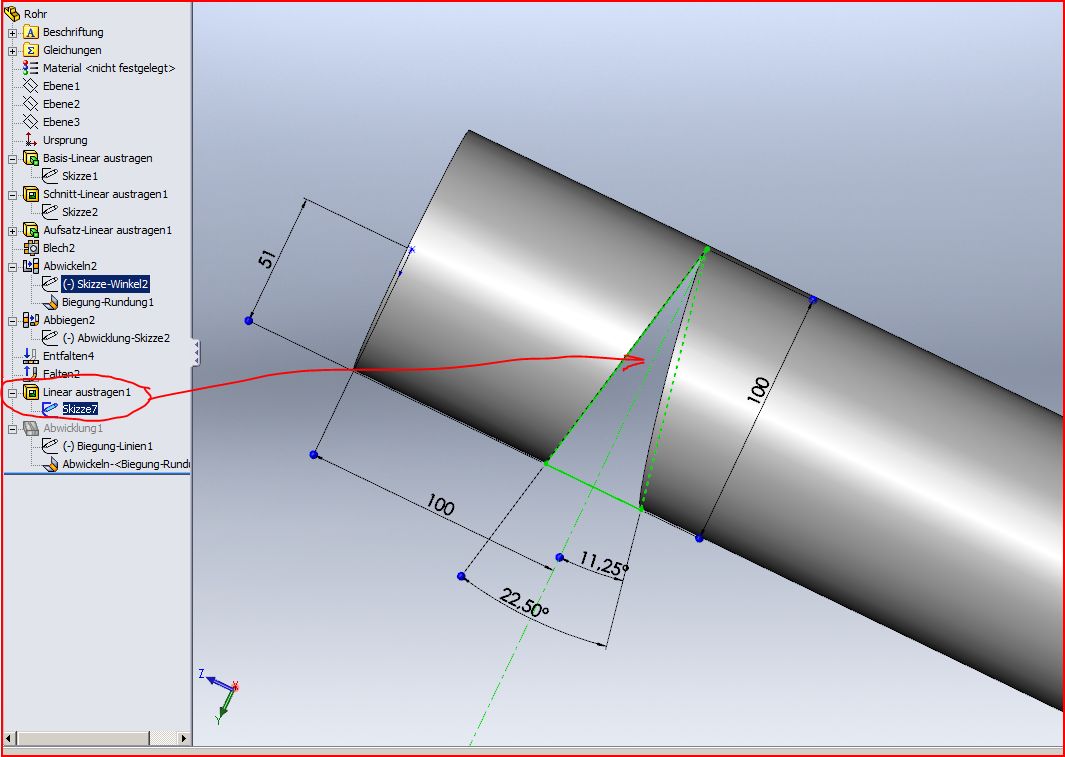

F2_019253_6.JPG F2_019253_7.JPG

Hallo ,

das sieht dann so aus!

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Andreas,

Lob, 10 hast Du schon.
Mecker - Schnitt gehört in die Mitte vom Blech.

@ chris - Die Längsnaht möchte ich sehen.

Ich Rohr nehmen, ansägen, umklappen, rumschweißen.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von myca:
Ich Rohr nehmen, ansägen, umklappen, rumschweißen.

---

Ich habe das so aufgefasst, dass er ein fertiges Rohr mit einem (Rohr)Laser einschneiden will, ohne Blechabwicklung.

Ich verstehe dann allerdings nicht, warum das fertige, gebogene Rohr unbedingt auf diese Weise modelliert werden muß, anstatt ein paar Rohrstücke zusammenzusetzen

------------------
Ich möchte sterben wie mein Opa: Im Schlaf. Nicht schreiend wie sein Beifahrer.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Ich verstehe dann allerdings nicht, warum das fertige, gebogene Rohr unbedingt auf diese Weise modelliert werden muß

---

na weil Er einen Laser und keine Bandsäge hat...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von myca:


na weil Er einen Laser und keine Bandsäge hat...

G.   thomas

---

Das kann man in SWX angeben? Wo?
Oder sind das Zusatztools?
In meiner Version gibts keine Maschinen, nur nen Hammer

------------------
Ich möchte sterben wie mein Opa: Im Schlaf. Nicht schreiend wie sein Beifahrer.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Rohr2.rar

hi @ all

also nochmal...

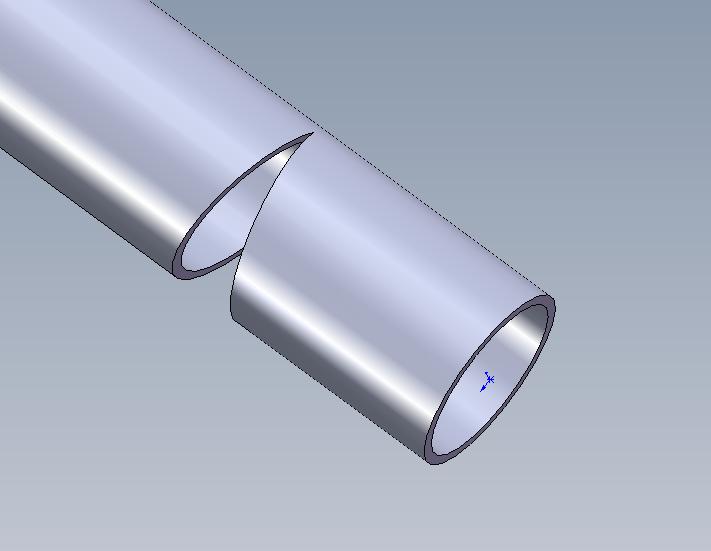

ich habe ein fertiges rohr. das wird mit einem laser beschnitten.
das rohr befindet sich in einem backenfutter und drehr sich quasi um den laser damit man ring rum lasern kann.
nach dem laserschnitt bleibt an einem teilstück vom rohr ein 14mm breiter steg stehen. nun wird es gebogen damit sich die seiten vom laserschnitt wider berührern.
habe eine zeichnung angehängt wo man das fertige teil sehen kann.
(nur grob gezeichnet - aber wegen dem steg und der "schnittkante")
ich brauch es eben nun an sich als blechteil um die abicklung zu machen, damit ich sehen kann wie der laserschnitt genau aussehen soll.

hoffe ich hab es nun gut erkläären könne.

mfg chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

das wird mit Blech und Abwicklung aus oben genannten Gründen nichts!

Geht nur am geraden Rohr!

Damit bekommst Du aber Doch Deine Abwicklung der Schrägschnitte!

Das Rohr gebogen mit Blechfeatures abbilden und dann abwickeln ist leider nicht möglich!

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Rohrbiegen.zip

Hallo Chris,
ich hab mal ein wenig rumprobiert, vielleicht hilft es dir ja weiter.
Das einzige was mich stört ist, dass ich den Biegewinkel durch Körper verschieben nicht abgreifen kann (zumindest hab ich es nicht gefunden) um ihn mit dem Winkel des Schnittes zu verknüpfen.
Des weiteren kann kein Radius an die Ecken angebracht werden, aber schaus dir mal an. Vielleicht kann es wer anders noch ein wenig ausbauen

ps: es sind 2 Konfigs hinterlegt

Schönen Abend noch
Roland

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

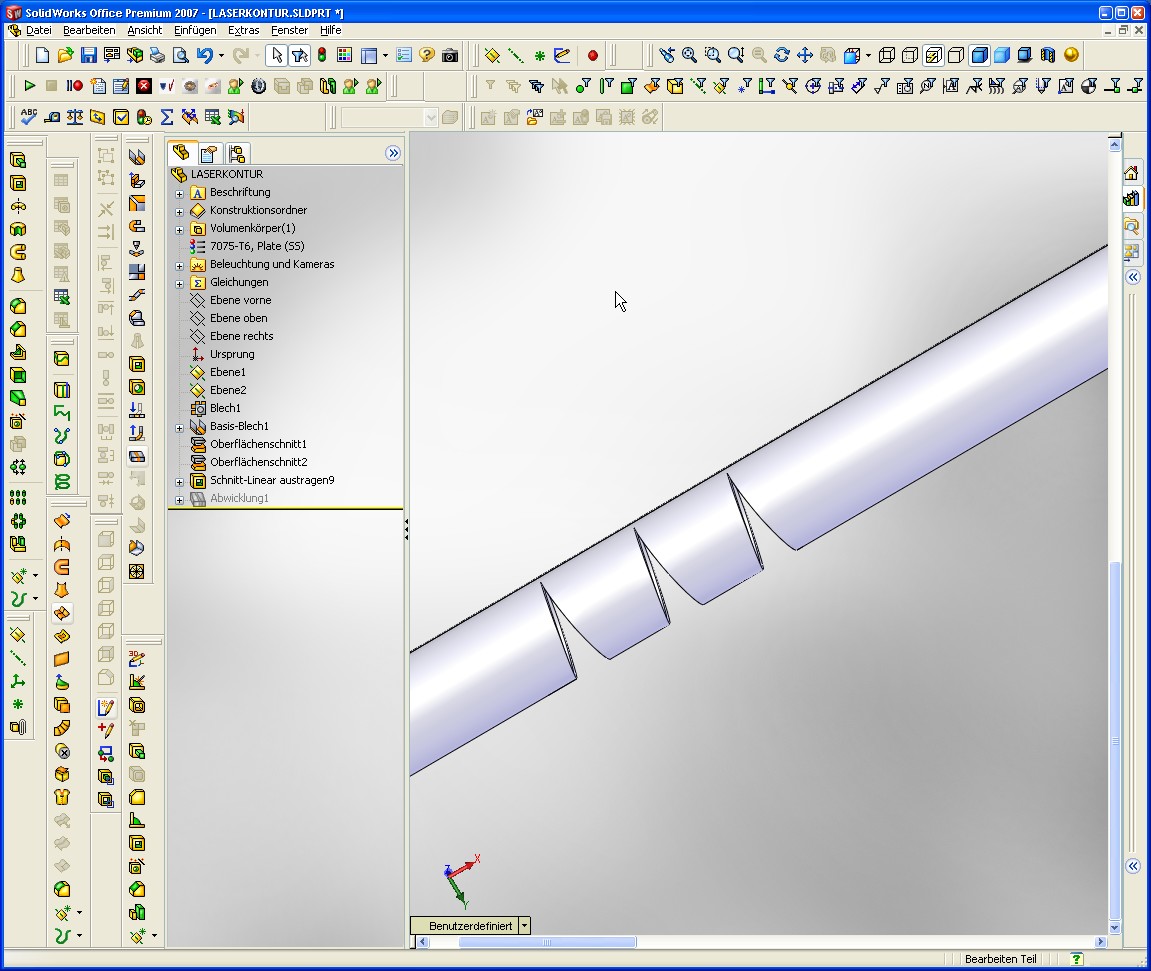

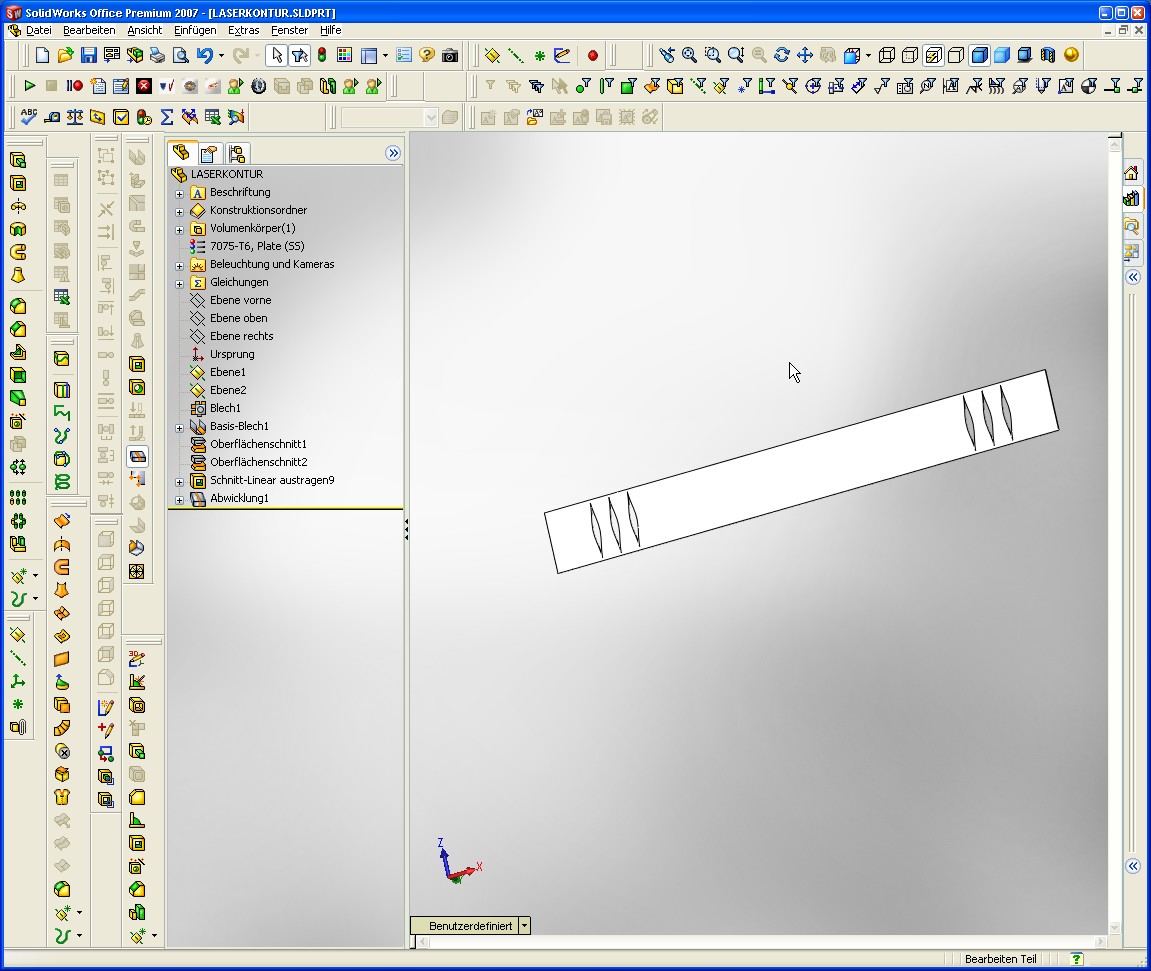

LASERKONTUR.zip LASER1.jpg LASER2.jpg

Hi,

mein Senf dazu...

G.  thomas

------------------
