Hallo mal wieder,

ich möchte eine Duplex-Rollenkette auf die dazu gehörigen Kettenräder zu "legen".
Habe mal einen Screenshot im Anhang... dort sieht man wie ich anhand einer Skizze und
einem Kettenglied versuche ein Muster eben anhand dieser Skizze zu erstellen... will aber
nicht klappen.

Habe schon mal ein wenig nachgelesen... und scheinbar stellt sich da SWX ein wenig zickig an...

... schönen 1. Mai im übrigen wünsche ich allen...

------------------
Gruss
Tommi
__________________________________________________

[Diese Nachricht wurde von smigle2000 am 30. Apr. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Smigle,

soll sich die Sache hinterher bewegen lassen?

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... wäre natürlich cool, aber im Moment wäre es schon geschickt wenn ich die Kette
auf die Ritzel bekomme, am besten passend zur Verzahnung...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tommi,
schau mal hier, und über die Suche findest du bestimmt massig Artikel zum Thema Kette.
http://ww3.cad.de/foren/ubb/Forum2/HTML/017507.shtml

Wenn dann noch Fragen offen sind die noch nicht gestellt wurden...........

Gruß,  Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Andy,

es geht mir nicht vordergründig um die Simulation sondern
eigentlich nur darum, die Kette überhaupt der Skizze folgen zu lassen...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wenn es auf die Schnelle und nur für die Optik notwendig ist.
Im Teil eine Skizze/Spline machen sowie daraus eine Fläche, die die Bahn der Kette symbolisiert. Nun das Kettenglied als kurvengesteuertes Muster der Bahn folgen lassen. Mi den Optionen mal ein wenig rumspielen. Am Ende kann man dann auch die Fläche einfach ausblenden.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

2007KETTE.zip

   Hi Tommi,

hier hast Du ein Beispiel - wie Robert(      ) es richtig gesagt hat, auf Deine (Bahn)Skizze musst Du eine andere Skizze mit einem Spline drauflegen. Mache die Simulation an.

G.    thomas

Das Innenglied ist NUR FÜR DEN LIN-MOTOR abgeflacht!
------------------


[Diese Nachricht wurde von myca am 30. Apr. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Robert,

es happert schon an der Fläche...
kann nur eine Fläche ersetzen... wie kann ich
anhand einer Skizze eine Fläche erstellen...?

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi myca,

kann die Dateien nicht öffnen... "zukünftige Version" steht da....

Habe SWX2006...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

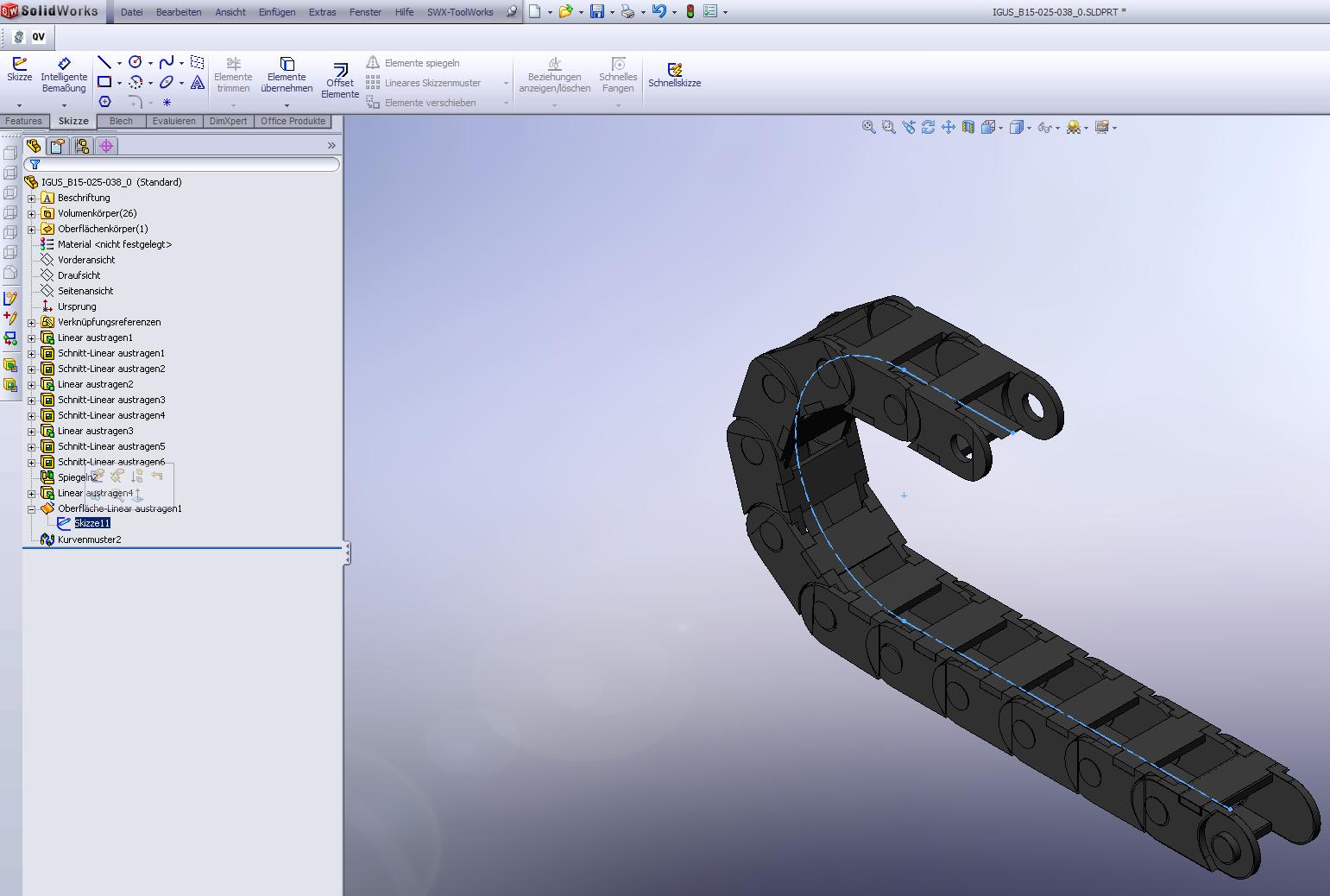

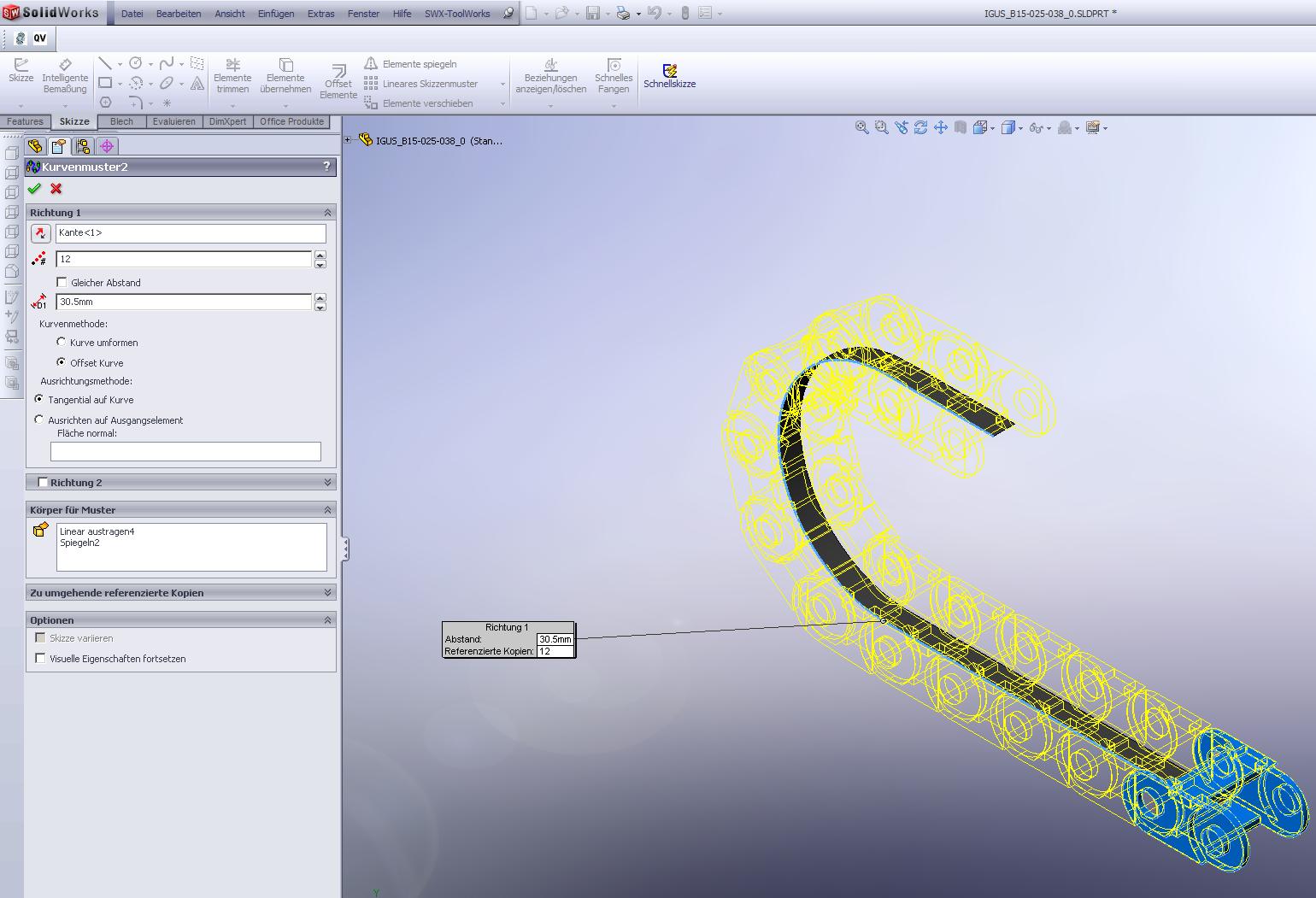

Bild1-Beispiel-Kurvengesteuert.JPG Bild2-Beispiel-Kurvengesteuert.JPG SW2008-IGUS_B15-025-038_0-Beispiel-Kurvengesteuert.SLDPRT.txt

Hallo,

hab leider auch nur SW2008 bzw. 2009. Darum als Hilfe die wichtigsten Bilder. Geht in SW2006 auch so. Wichtig die Skizze für die Kurve muß in einen Spline umgewandelt werden, damit das Muster der Kurve folgen kann.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...wie kann ich die Skizze in eine Spline umwandeln... sorry für meine
Erkenntnisresistenz...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Tommi,

Extras => Spline-Werkzeuge => Spline anpassen...

Ich hab´s genau so gemacht, siehe Bild.

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Walter,

... genau das hat mir gefehlt....

... geht das auch in einer Baugruppe...? Habe jetzt ja nur ein Kettenglied...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tommi,

in einer BG funktioniert das leider (noch)  nicht so.
Ich wünsche mir diesen Befehl (Komponentenmuster kurvengesteuert)  schon seit Jahren.....

Wie ich sehe, stimmt der Abstand von Glied (Außenglied)  zu Glied nicht, stelle dies erst einmal richtig.
Dann füge ein 2. Glied (Innenglied)  ein, verknüpfe es entsprechend und mustere es.
So bekommst du deine bis jetzt offenen Zwischenräume zu  .

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
in der Baugruppe kann ein kurvengesteuertes Komponentenmuster indirekt erzeugt werden.
Zuerst in der Baugruppe ein virtuelles Teil einfügen. In diesem dann das kurvengesteuerte Muster erzeugen. In der Baugruppe kann dieses Muster dann als Vorlage verwendet werden.
Siehe diesen Beitrag:
http://ww3.cad.de/foren/ubb/Forum2/HTML/017202.shtml

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andy,

leider arbeitet Tommi noch mit SWX 2006 und da war "virtuelles Teil" IMHO noch nicht vorhanden.

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Walter,
wenn nicht als virtuelles Teil dann eben als separates Teil erzeugen und in die Baugruppe einfügen. Da es nur als Vehikel für das kurvengesteuerte Komponentenmuster verwendet wird, kann es anschließend ausgeblendet werden.
Hatte ich in meinem Beispiel zuerst auch so gelöst (siehe Featurebaum).

Grüße,  Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


... Hurra...

...es hat geklappt, aber Arbeit ohne Ende...
Die Kette ist jetzt ein Mehrkörperteil...

Danke an alle....

------------------
Gruss
Tommi
__________________________________________________

[Diese Nachricht wurde von smigle2000 am 02. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tommi,
da du deine Screens immer identisch benannt hast, lässt sich dein Verlauf anhand der Bilder nicht mehr nachvollziehen. Also nächstes Mal bitte Fortlaufende Nummern.
Du kannst dein Teil auch direkt hier reinstellen, damit wir es auch in SolidWorks öffnen und nachvollziehen können. Dann kann man auch gezielter weitere Tips geben.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
