Hallo Leute,

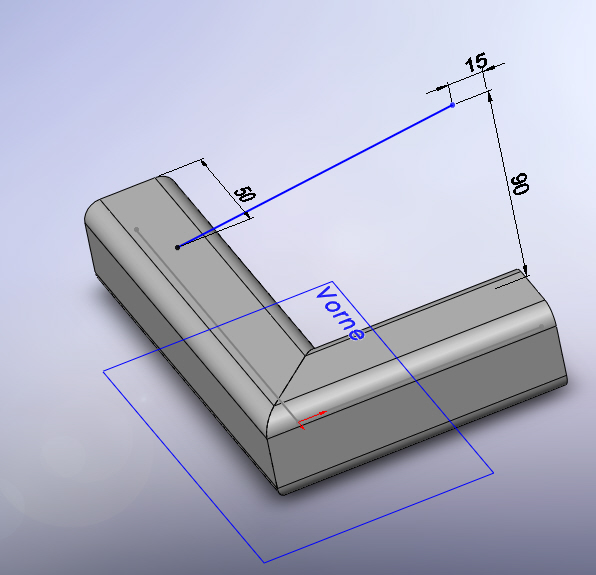

wie kann ich in einer Baugruppe (siehe Anhang) eine lineare Austragung erstellen, die dem ausgetragenen Schnitt im Anhang das Gegenstück wäre... tappe im Dunkeln weil nur "linear ausgetragener Schnitt" zu Verfügung steht...

Wie kann ich mit anderen Feateres denn die "Strebe" so schräg auf die beiden Flächen setzen... ?

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Tommi,

ganz einfach mit dem Feature Formnest (hier gut beschrieben):

http://ww3.cad.de/foren/ubb/Forum2/HTML/015349.shtml

Um die Strebe richtig zu positionieren mache Dir auf den Vierkantrohren bemasste Punkte - die Virtuele Achse von der Strebe ist dann deckungsgleich mit den Punkten...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Bild01-090414.jpg Bild02-090414.jpg

Hallo und einen schönen Tag Tommi.

Wenn ich ja aus deiner Systeminfo ersehen könnte welche SWX Version du hast, würde ich dir ja raten keine Baugruppe für den Rahmen zu nehemn, sondern dich mal mit dem Werkzeug von SWX zur Erstellung von Schweißteilen zu beschäftigen.
Du wirst doch wohl nicht die Profile selbst gezeichnet haben? Oder hast du diese aus der Bibliothek?
Der vorgeschlagene Weg von myca mag ja ganz nett sein, aber benötigt halt Zeit. Einmal in Schweißteil eingearbeitet und dein Problem währe in 15 Sekunden erledigt.
Wenn du nicht wießt wie, so hilft dir bestimmt das Tutorial und die SWX Hilfe fürs Erste. Ansonsten kannst du dich natürlich wieder hier ans Brett wenden.
EDIT

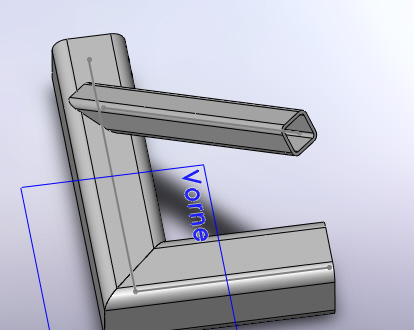

So. habe das mal nachvollzugen als Schweißteil. Bilder angefügt.
Wie du erkennen kannst, ist das bei gleichen Profilen nicht so einfach.
EDIT
Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen - Nettiquette - alte Suchfuntion - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Konverter - 3D Modelle

[Diese Nachricht wurde von ThoMay am 14. Apr. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

SWX 2006 !

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


.... cool, der Trick war wohl "Teil bearbeiten"... scheint nicht so wichtig zu sein, welches... aber das Formnest ist dennoch nicht aus zu wählen.... hab schon viel davon gelesen aber hab das Icon noch nie auswählen können....

... das Teil, das zur bearbeitung gewählt wurde ist doch relevant...   ... zumindest wird z.B. die Strebe nicht als eigenes Teil sondern quasi als Anhang vom originalen Teil gebildet...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... wie könnte ich hier z. B. ein Rohr einfügen und diese so zu sagen an den Vierkantrohren zu  schneiden...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

HAllo und einen schönen Abend Tommi.

Nit verstaaan.
Schaust bitte nochmal meinen Beitrag weiter oben?
Gruß
ThoMay

------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de
Richtig fragen - Nettiquette - alte Suchfuntion - Systeminfo - Unities - CAD Freeware - Forenübersicht - 3D Konverter - 3D Modelle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Korken.jpg Formnest1.jpg 2007Formnest.zip

  Hi,

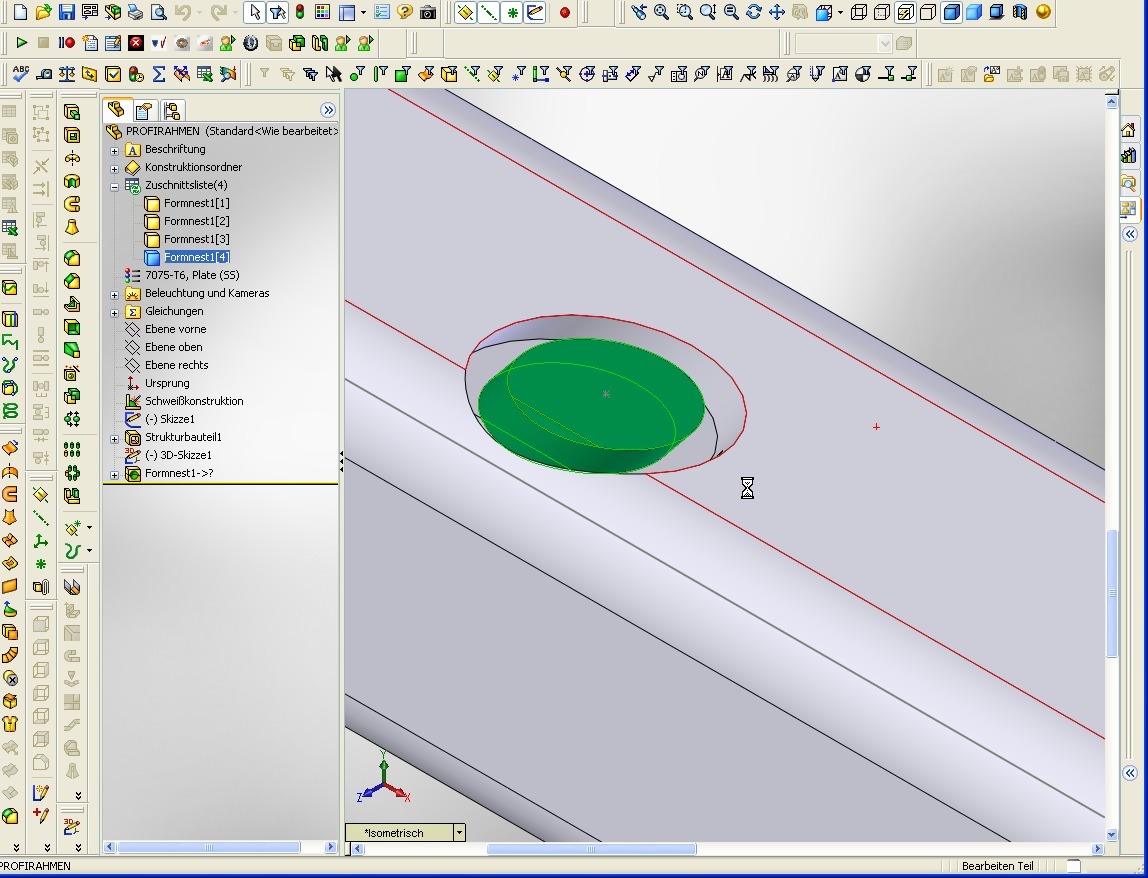

Strukturbauteil und Rundrohr in einer BG. Strukturbauteil ( in der Bg) im Kontext bearbeiten, Feature Formnest wählen, Rohr wählen, ergänzen, OK. Beispiel angehängt. Die "Korken" mit dem Feature Körper Löschen entfernen.

G.    thomas

------------------


[Diese Nachricht wurde von myca am 14. Apr. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... hab´s noch nicht raus, mir raucht die Birne und hatte heute "Frühschicht"...

Vielen Dank mal soweit.... werde mich sicher wieder melden...

... schönen Abend und gute Nacht...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von smigle2000:
... wie könnte ich hier z. B. ein Rohr einfügen und diese so zu sagen an den Vierkantrohren zu  schneiden...

---

Hallo Tommy,

in dem Tool Schweißkonstruktion kannst Strukturbauteile miteinander trimmen,entweder mit einer Oberfläche des Strukturbauteiles oder mit dem gesamten Körper des strukturbauteiles!

Ich halte für dein Problem das Tool Schweißkonstruktion für die bessere Lösung!!

------------------
...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Olaf Wolfram,

was genau ist ein Strukturbauteil....? Beim Featre Schweißkonstruktion kann ich die meissten Befehle erst benutzen wenn ich ein Teil bearbeite. Das Teil (die Strebe) kann ich aber noch gar nicht bearbeiten da es noch gar nicht existiert...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

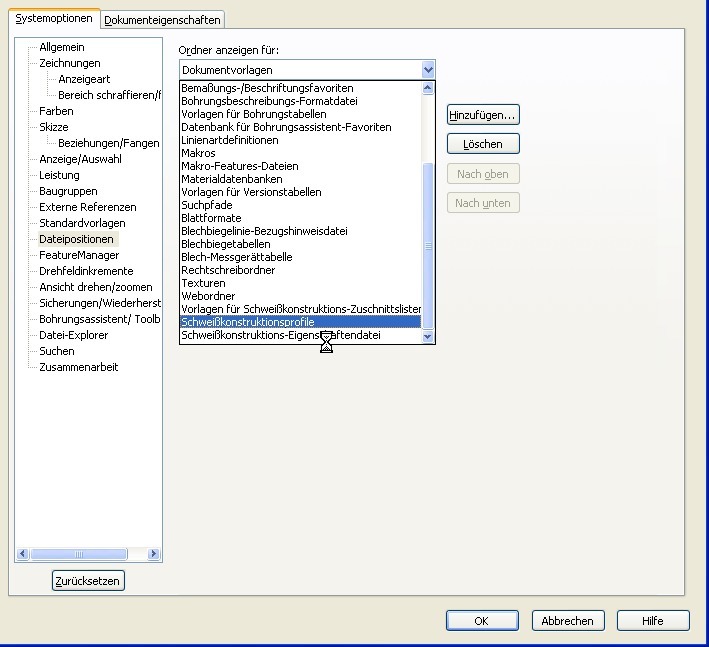

ist doch auch nicht das Problem - Du mußt herausfinden wo die "Austragungsprofile bei Dir liegen. Bei mir sind die da.
C:\Program Files\SolidWorks\data\weldment profiles\iso
Es steht auch in Optionen, Dateipositionen
Suche Dir eine *.sldlfp Deines Vertrauens aus, öffne die, Änderungen vornehmen, UNTER EINEM NEUEN NAMEN ABSPEICHERN. Fertig.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tommi

Deine Fragen wurden doch eigentlich alle beantwortet.
Vermutlich bist du mit den SWX-Grundlagen noch zu wenig vertraut.

Ich würde dir empfehlen mal in der Solidworks-Hilfe das Lehrbuch "Schweisskonstruktionen" durchzuarbeiten.
Dies wird dir dein Problem lösen.
(..denn wer das Ziel erreichen will, muss den Weg kennen...)

Gruss bean

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Leute,

konnte das Problem mit Schweißkonstruktion (noch) nicht beheben. Habe es allerdings mit einer zum bearbeiteten Teil gehörenden Skizze, linearer Austragung und anschließendem mit dem Feature "Abspalten" in ein eigenes Teil übernehmen... vielleicht etwas umständlich... geht aber...

... Danke an alle... bis bald....

------------------
Gruss
Tommi
__________________________________________________

[Diese Nachricht wurde von smigle2000 am 16. Apr. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo smigle2000,

in einer Baugruppe kann nur Material entfernt werden, deshalb steht dir auch nur das Feature zum Lineraren oder rotatorischen Schnitt zur Verfügung.
Solltest du eine weiteres Teil brauchen, muss du dies einfügen. Nicht als Feature, sondern als Komponenete.

------------------
Grüsse aus Röttingen

WOr

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo WOr,

stimmt, für mich entscheidend ist das ich eine Weg gefunden habe in einer Baugruppe neue Komponenten zu konstruieren und anschleißend ein eigenständies Teil (Datei) daraus abspalten zu können...

... schönen Abend...

------------------
Gruss
Tommi
__________________________________________________

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
