Thema: Maße bei Abwicklung fehlen (2759 mal gelesen)

mwiemer
Mitglied
Konstrukteur

Senden Sie eine Private Message an mwiemer

Schreiben Sie einen Gästebucheintrag für mwiemer

Beiträge: 246
Registriert: 19.08.2008

SWX 2010 SP0
SWX 2009 SP4.1
Windows XP Prof.SP3
IntelDuo 2x3GHz
3,25GB RAM
QuadroFX3700
SpaceNavigator

erstellt am: 22. Jan. 2009 12:21

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Segment_630_15_2.rar

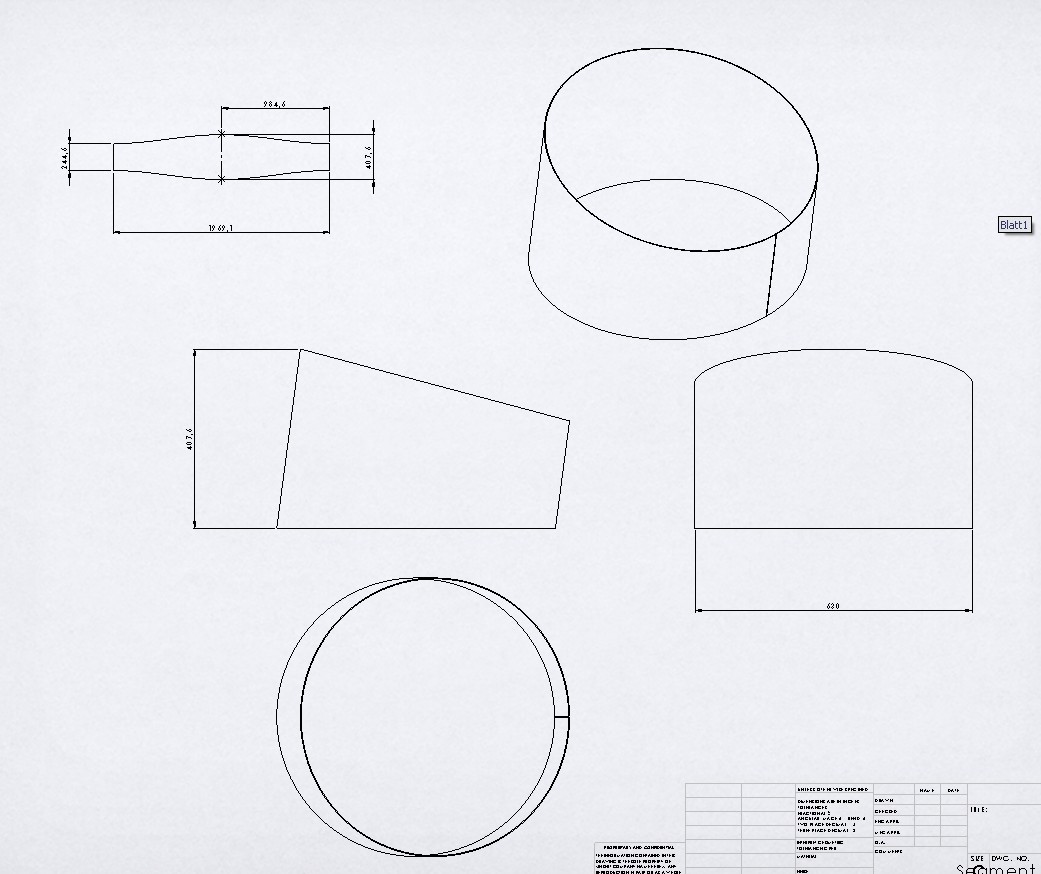

Hallo Solidworks-Gemeinde. Ich habe hier mit einer Abicklung eines Teils ein Problem und weiß nicht mehr weiter. Das Teil ist soweit ok und lässt sich auch abwickeln. Allerdings bekomme ich in der daraus abgeleiteten Zeichnung nicht die benötigten Maße. Angezeigt wird nur die Länge und die Breite in der Abwicklungszeichnung. Damit kann natürlich kein Laserbetrieb etwas anfangen, um das Teil zu fertigen. Wie kann ich die benötigten Maße importieren, bzw. was mache ich falsch? Das Teil habe ich als rar-Datei angehängt. Bin für jede Hilfe dankbar!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mwiemer
Mitglied
Konstrukteur

Beiträge: 246
Registriert: 19.08.2008

SWX 2010 SP0
SWX 2009 SP4.1
Windows XP Prof.SP3
IntelDuo 2x3GHz
3,25GB RAM
QuadroFX3700
SpaceNavigator

erstellt am: 22. Jan. 2009 12:42

<-- editieren / zitieren -->

Unities abgeben:

Mir ist dazu eingefallen, daß sich die Abwicklung als DXF, bzw. DWG-File abspeichern kann. Die Datei sollte sich dann doch ohne Probleme in den Laser einlesen lassen....
Trotzdem wäre es gut zu wissen, wie man die Maße für die Abwicklung in die Zeichnung importieren kann.
Vielleicht fällt ja jemand was interessantes dazu ein...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Eduard Beser
Mitglied
Technischer Zeichner =>Upgrade=> MB-Techniker

Senden Sie eine Private Message an Eduard Beser

Schreiben Sie einen Gästebucheintrag für Eduard Beser

Beiträge: 516
Registriert: 10.12.2007

Win 7-Pro-64 SP1
Solid Works Office Premium 2016
NVIDIA Quadro K2200
Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz
16GBRAM

erstellt am: 22. Jan. 2009 13:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer

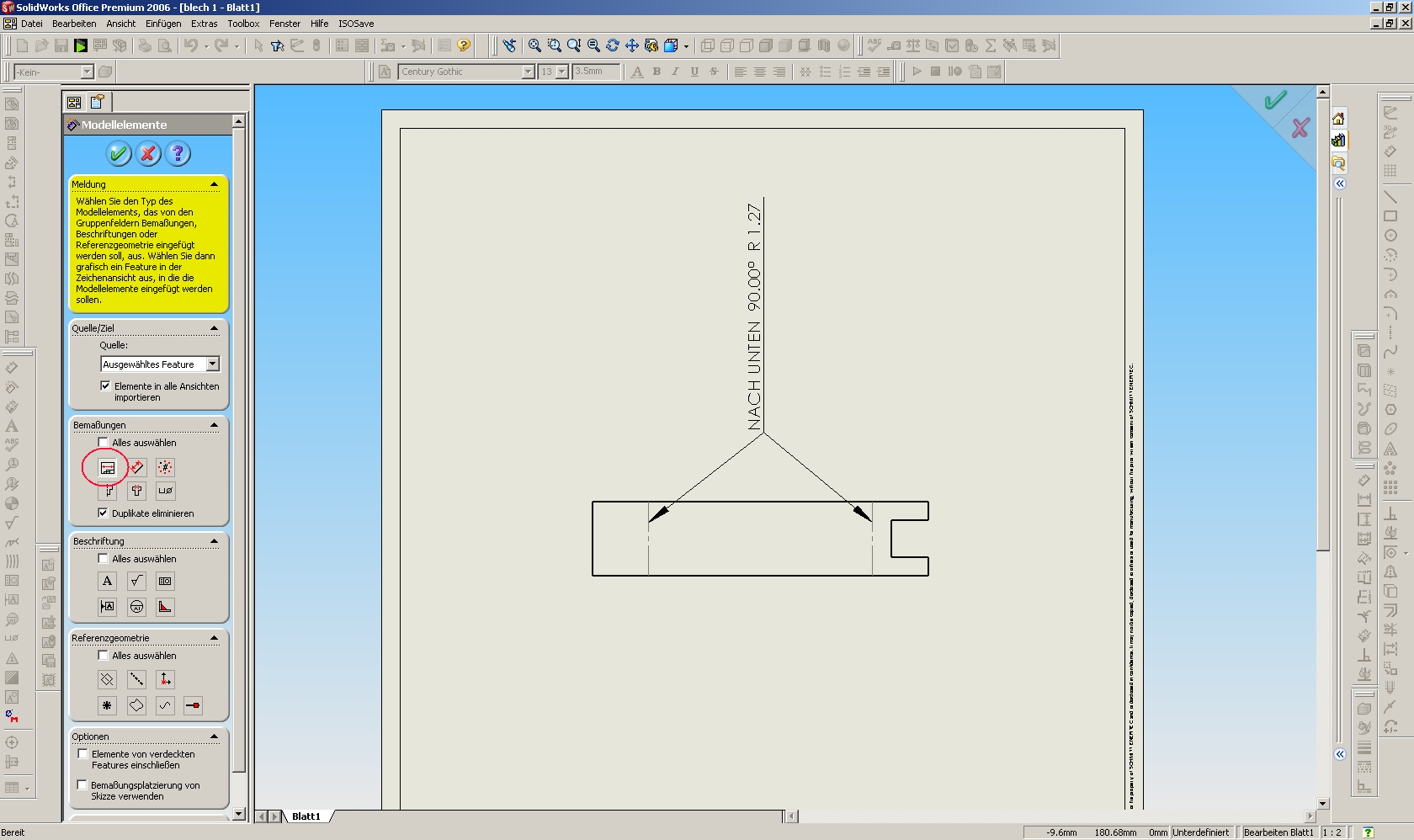

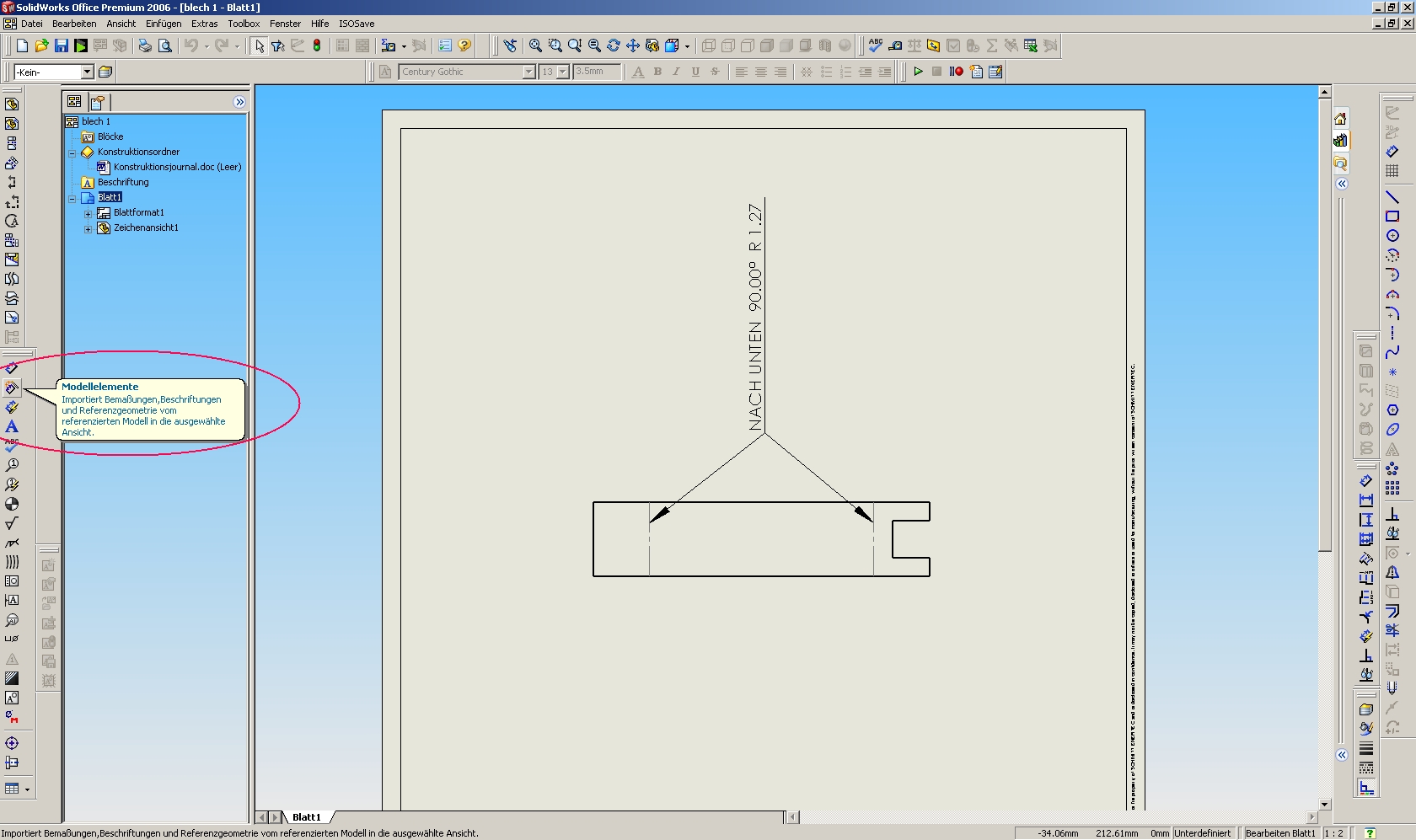

Hast du es schon mit "Modelelemente einfügen" versucht???

Sollte eigentlich klappen.

------------------
Gruß Eduard

Klug zu fragen ist schwieriger, als klug zu antworten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mwiemer
Mitglied
Konstrukteur

Beiträge: 246
Registriert: 19.08.2008

SWX 2010 SP0
SWX 2009 SP4.1
Windows XP Prof.SP3
IntelDuo 2x3GHz
3,25GB RAM
QuadroFX3700
SpaceNavigator

erstellt am: 22. Jan. 2009 13:17

<-- editieren / zitieren -->

Unities abgeben:

Hallo Eduard
Ja, habe es mit Modellelemente versucht, aber es werden wie gesagt, nur Länge und Breite des Teils eingefügt, mehr passiert nicht. Manuelle Bemassungen lassen sich auch nicht setzen. Im Prinzip habe ich alles versucht, aber es gelingt nicht. Kannst das Teil ja mal öffnen und probieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Eduard Beser
Mitglied
Technischer Zeichner =>Upgrade=> MB-Techniker

Beiträge: 516
Registriert: 10.12.2007

Win 7-Pro-64 SP1
Solid Works Office Premium 2016
NVIDIA Quadro K2200
Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz
16GBRAM

erstellt am: 22. Jan. 2009 13:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer

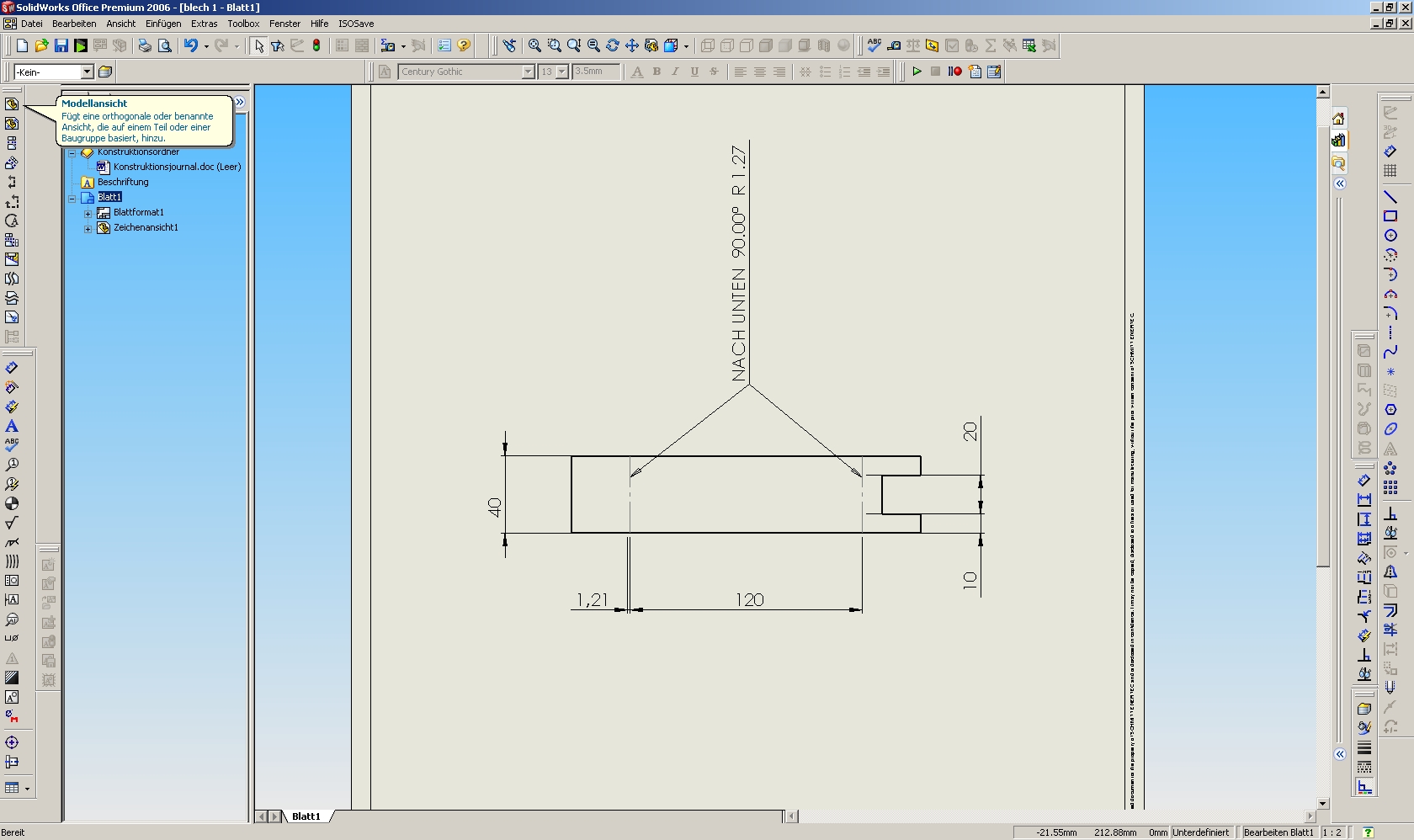

Also normelerweise kann man die abwicklungen in der Zeichnung ganz normal bemaßen.

Kann dein teil nicht aufmachen ==>>> Sysinfo => SWX2006

------------------
Gruß Eduard

Klug zu fragen ist schwieriger, als klug zu antworten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 22. Jan. 2009 13:32

<-- editieren / zitieren -->

ich wollts mir auch schon ansehen aber hab selbst 2008er version.. also.. hört sich schon sehr merkwürdig an das es nicht funktioniert.

------------------

mwiemer
Mitglied
Konstrukteur

Beiträge: 246
Registriert: 19.08.2008

SWX 2010 SP0
SWX 2009 SP4.1
Windows XP Prof.SP3
IntelDuo 2x3GHz
3,25GB RAM
QuadroFX3700
SpaceNavigator

erstellt am: 22. Jan. 2009 13:40

<-- editieren / zitieren -->

Unities abgeben:

vielleicht findet sich ja noch jemand, der auch mit 2009 arbeitet...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mike Mecklenburg
Mitglied
Arbeitsvorbereitung

Senden Sie eine Private Message an Mike Mecklenburg

Schreiben Sie einen Gästebucheintrag für Mike Mecklenburg

Beiträge: 179
Registriert: 28.02.2008

Pentium 4 3,4 GHz
3GB Ram
Win XP Professional SP3
SWX 2007 SP 5,0
SWX 2008 SP 5,0
SWX 2009 SP 3,0

erstellt am: 22. Jan. 2009 13:50

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer

Hallo mwiemer,
das kommt daher, dass
bei der Abwicklung sich Überschneidende Elemente entstehen.
Daher kann SWX keine Bemassung erstellen.
Versuche das mal http://ww3.cad.de/foren/ubb/Forum2/HTML/015983-2.shtml#000011
Man sollte diesen Befehl ausgeformte Biegung einfach Ignorieren
Meistens bekommt man damit keine Praxisgerechte Lösung hin.
Gruss Mike

------------------
Ein Experte ist ein Mensch,
den man in letzter Minute hinzuzieht,
um einen Mitschuldigen zu haben...
Edward Aloysius Murphy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

WoisetJo
Mitglied
Konstrukteur

Senden Sie eine Private Message an WoisetJo

Schreiben Sie einen Gästebucheintrag für WoisetJo

Beiträge: 323
Registriert: 11.06.2002

SolidWorks Standart 2009 SP4,1 VISTA64
4GB

erstellt am: 22. Jan. 2009 13:51

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer


Habe SW2009 SP2 da gehts einwandfrei.

lg Hans

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Lutz Federbusch

Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 22. Jan. 2009 14:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer


Ich kanns auch bemaßen...

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberparleiter
Mitglied
Konstrukteur

Senden Sie eine Private Message an Oberparleiter

Schreiben Sie einen Gästebucheintrag für Oberparleiter

Beiträge: 706
Registriert: 06.06.2000

erstellt am: 22. Jan. 2009 14:51

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer

Also bei mir geht's auch.

------------------
Gruss Frank O.

www.google.de/ig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-

Senden Sie eine Private Message an Ralf Tide

Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 22. Jan. 2009 15:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer

Zitat:
Original erstellt von mwiemer:
vielleicht findet sich ja noch jemand, der auch mit 2009 arbeitet...

Ich schließe mich an

Bei mir gehts auch.
Welche Maße brauchst Du denn?

Grüße,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mwiemer
Mitglied
Konstrukteur

Beiträge: 246
Registriert: 19.08.2008

SWX 2010 SP0
SWX 2009 SP4.1
Windows XP Prof.SP3
IntelDuo 2x3GHz
3,25GB RAM
QuadroFX3700
SpaceNavigator

erstellt am: 22. Jan. 2009 20:30

<-- editieren / zitieren -->

Unities abgeben:

Segmentrohrbogen630-2mm.rar

Zunächst mal ein großes Dankeschön für die Hilfestellungen. Da ich erst ein paar Monate mit SWX SolidWorks

arbeite ( hatte bis jetzt auch nur Grundschulung Teil1 und 2), fehlt es bei mir noch stark an Routine.

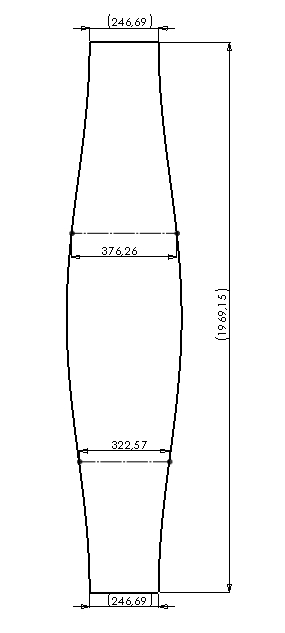

Ich weiß leider immer noch nicht, was ich verkehrt mache. Außer dem Außenmaß der Kante und der Gesamtlänge läßt sich kein Maß anbringen. Die von Euch in den Bildern angebrachten Maße habe ich so nicht anbringen können. Ich erhalte immer eine Fehlermeldung, sobald ich eine von den runden Kanten anklicke. Werde morgen nochmal rumprobieren und den genauen Wortlaut der Fehlermeldung beschreiben, wenn ich wieder in der Firma bin. Irgendetwas muß ich ja falsch machen.
Vielleicht kann mir auch jemand helfen, heraus zu finden, warum der zugehörige Segmentrohrbogen auf der Skizze 90 Grad hat und im Modell nicht...
Würde diesem nämlich gerne zwei Ansteckpunkte verpassen, damit ich den für Routing nutzen kann. Das geht aber natürlich nur, wenn der Bogen auch 90 Grad hat.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Senden Sie eine Private Message an Krümmel

Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 22. Jan. 2009 20:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer

Hallo,

da wurden Biegelinien bemaßt, wenn ich das richtig sehe.
Die Anzahl kann im Feature ausgewählt werden.
Deren Anzeige muss, soweit ich das kenne ,in der Ableitung
angewählt werden.
Dann kann man auch bemaßen.

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

WoisetJo
Mitglied
Konstrukteur

Beiträge: 323
Registriert: 11.06.2002

SolidWorks Standart 2009 SP4,1 VISTA64
4GB

erstellt am: 23. Jan. 2009 06:48

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer


Zitat:
Original erstellt von mwiemer:
Vielleicht kann mir auch jemand helfen, heraus zu finden, warum der zugehörige Segmentrohrbogen auf der Skizze 90 Grad hat und im Modell nicht...
Würde diesem nämlich gerne zwei Ansteckpunkte verpassen, damit ich den für Routing nutzen kann. Das geht aber natürlich nur, wenn der Bogen auch 90 Grad hat.

Hast du deine Skizze mal genau betrachtet ?
der Kreis unten links ist etwas schief!

------------------
Hompage von meinem Hund:

Suchhunde

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mwiemer
Mitglied
Konstrukteur

Beiträge: 246
Registriert: 19.08.2008

SWX 2010 SP0
SWX 2009 SP4.1
Windows XP Prof.SP3
IntelDuo 2x3GHz
3,25GB RAM
QuadroFX3700
SpaceNavigator

erstellt am: 23. Jan. 2009 09:12

<-- editieren / zitieren -->

Unities abgeben:

@WoisetJo: Der Kreis oben ist im Prinzip genauso schief und da ist der Bogen auch exakt vertikal. Ich habe einen Kreis skizziert, geviertelt, die Winkel abgetragen und dann die Winkel durch Linien miteinander verbunden. Anschließend das Ganze ausgetragen. Oben passt es, aber unten nicht.
Das war ja meine Frage, warum die Austragung nicht den angegebenen Winkeln folgt....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 23. Jan. 2009 10:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für mwiemer

016816_schiefer_Start.zip

Hallo mwiener,

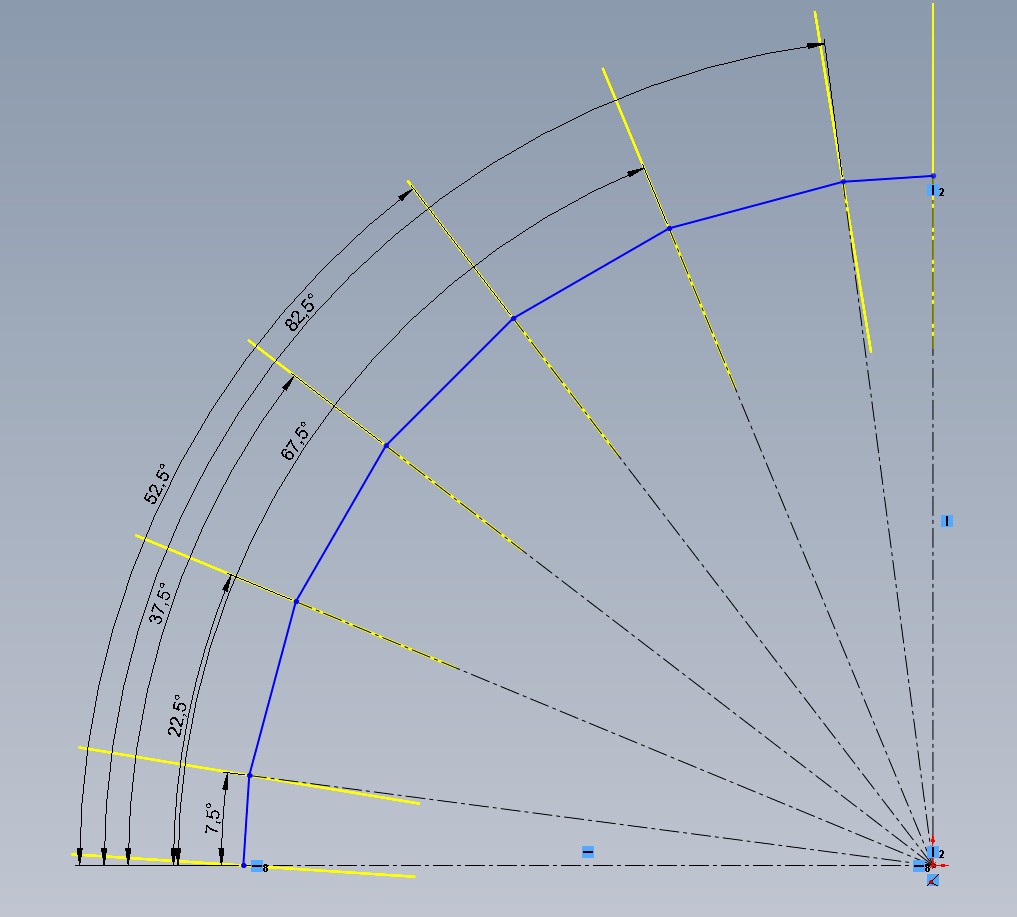

was WoisetJo Dir versucht nahezulegen: Du startest die Austragung unter 3,75°, deshalb endet Sie auch unter 3,75°. Die erste Linie Deines Pfades und der Kreisquerschnitt stehen unter 86,25°

Grüße,
Ralf

BTW - Um auf Deine PM zu antworten: das Programm heißt Camstudio ( http://camstudio.org/ ). Weiter Videos damit findest Du hier im Forum, nicht nur von mir Links zu anderen Themen und an anderen Orten findest Du hier: http://ww3.cad.de/foren/ubb/Forum2/HTML/016440.shtml

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
