Thema: Wie Bogenbahn-Profilnute erzeugen? (2558 mal gelesen)
|
SW-SC-EC
Mitglied
selbstst.Wzg.machermstr.
   Beiträge: 24
Registriert: 06.03.2004 P4 3.60 2048MB RAM (DDR2)
Asrock 4CoreDuo-SATA2 XP-Pro SWX2006-SP5.0
NVIDIA Quadro4 FX1100 256MB
Adaptec SCSI-Controler U320
Fujitsu MAW3147NP SCSI und
IBM IC35LO18UDW210-0 SCSI
Syncmaster 204B 1600x1200
|
erstellt am: 30. Jun. 2008 15:23  <-- editieren / zitieren -->   Unities abgeben:
Hilfe! (Handbuch und SuFu hier war nicht zielführend) Wie kann man in SWX 2006 SP5.0
mit einem Profilfräser, dargestellt als "Rotations-Volumenkörper"
eine bogenförmige Ausschneidung "Ausfräsung" vornehmen? Fräser unten Ø3 mit 45 Grad Konik auf 1,5mm Höhe
Rest ist ca. Ø6 mit 3Grad Konik. Die Bogenbahn hat ca. R60 Die Frästiefe (am tiefsten Punkt) ist 3mm,
im Austand von 29mm ist bzw. soll der Auslauf sein. ------------------
Gruss
SW-SC-EC Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
olichen
Mitglied
Maschinenbautechniker
Beiträge: 469
Registriert: 03.09.2007
|
erstellt am: 30. Jun. 2008 15:28 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 30. Jun. 2008 15:30 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
olichen
Mitglied
Maschinenbautechniker
Beiträge: 469
Registriert: 03.09.2007
|
erstellt am: 30. Jun. 2008 15:37 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
SW-SC-EC
Mitglied
selbstst.Wzg.machermstr.
Beiträge: 24
Registriert: 06.03.2004 P4 3.60 2048MB RAM (DDR2)
Asrock 4CoreDuo-SATA2 XP-Pro SWX2006-SP5.0
NVIDIA Quadro4 FX1100 256MB
Adaptec SCSI-Controler U320
Fujitsu MAW3147NP SCSI und
IBM IC35LO18UDW210-0 SCSI
Syncmaster 204B 1600x1200
|
erstellt am: 30. Jun. 2008 15:39 <-- editieren / zitieren --> Unities abgeben:
Nö, aber nun ein Bild!
Ich begreif es nicht, hier stand ursprünglich das Bild der Skizze! >>
Nun ist hier das gleiche Bild wie im letzten Beitrag!
Was soll sowas?
------------------
Gruss
SW-SC-EC [Diese Nachricht wurde von SW-SC-EC am 30. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SW-SC-EC
Mitglied
selbstst.Wzg.machermstr.
Beiträge: 24
Registriert: 06.03.2004 P4 3.60 2048MB RAM (DDR2)
Asrock 4CoreDuo-SATA2 XP-Pro SWX2006-SP5.0
NVIDIA Quadro4 FX1100 256MB
Adaptec SCSI-Controler U320
Fujitsu MAW3147NP SCSI und
IBM IC35LO18UDW210-0 SCSI
Syncmaster 204B 1600x1200
|
erstellt am: 30. Jun. 2008 15:42 <-- editieren / zitieren --> Unities abgeben:

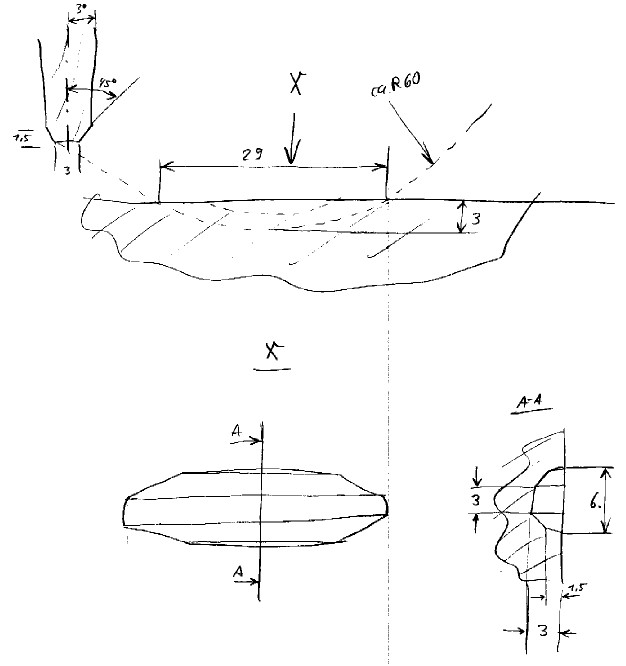

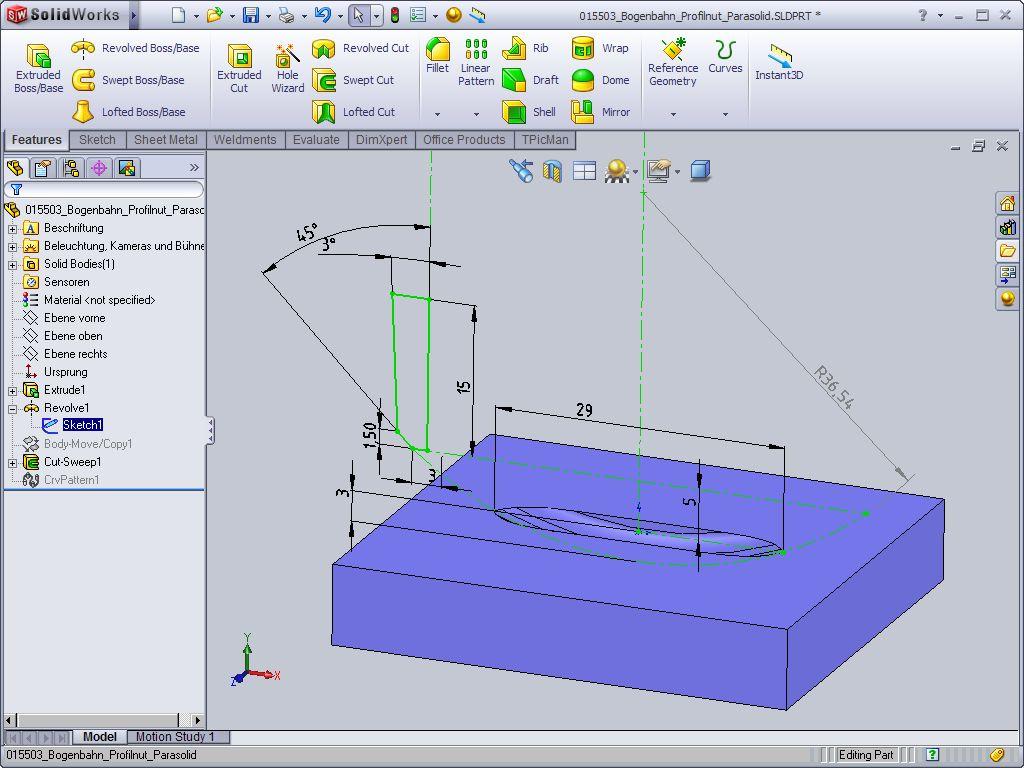

Das Besondere, was ich erzeugen möchte, sind die tatsächlich auftretenden Profilverzerrungen. Ein Rotationsschnitt mit einer Skizze des Fräserprofiles ist NICHT das was ich suchte! Ach so: das ist eine 3-Achs Fräsaufgabe!  ------------------
Gruss
SW-SC-EC Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-

Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 30. Jun. 2008 15:52 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
Hallo..., mit 2006 sehe ich da wenig Möglichkeiten dies direkt zu machen (geht in 2008  ). Einen Ansatz solche Geometrie zu erzeugen ist in folgendem kleinen Flash-Tutorial beschrieben: http://solidworks.cad.de/kh_ralf02.htm In Deinem Fall:
1. den Fräser modellieren
2. vermustern entlang der Bahn (kurvengesteuertes Körpermuster geht hoffentlich in 2006 schon  )
3. die relevanten Kanten mit einer Oberflächen-Ausformung verbinden...
fertig. HTH,
Ralf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SW-SC-EC
Mitglied
selbstst.Wzg.machermstr.
Beiträge: 24
Registriert: 06.03.2004 P4 3.60 2048MB RAM (DDR2)
Asrock 4CoreDuo-SATA2 XP-Pro SWX2006-SP5.0
NVIDIA Quadro4 FX1100 256MB
Adaptec SCSI-Controler U320
Fujitsu MAW3147NP SCSI und
IBM IC35LO18UDW210-0 SCSI
Syncmaster 204B 1600x1200
|
erstellt am: 30. Jun. 2008 17:48 <-- editieren / zitieren --> Unities abgeben:

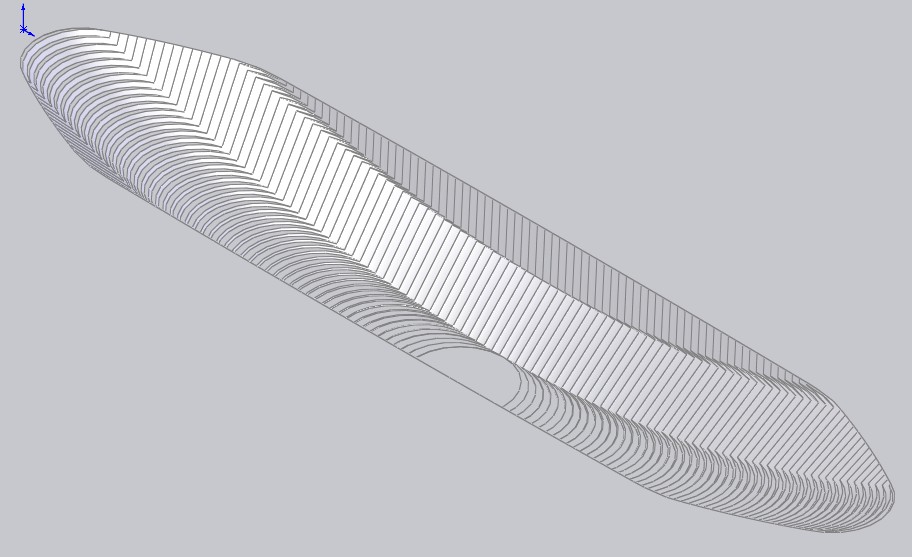

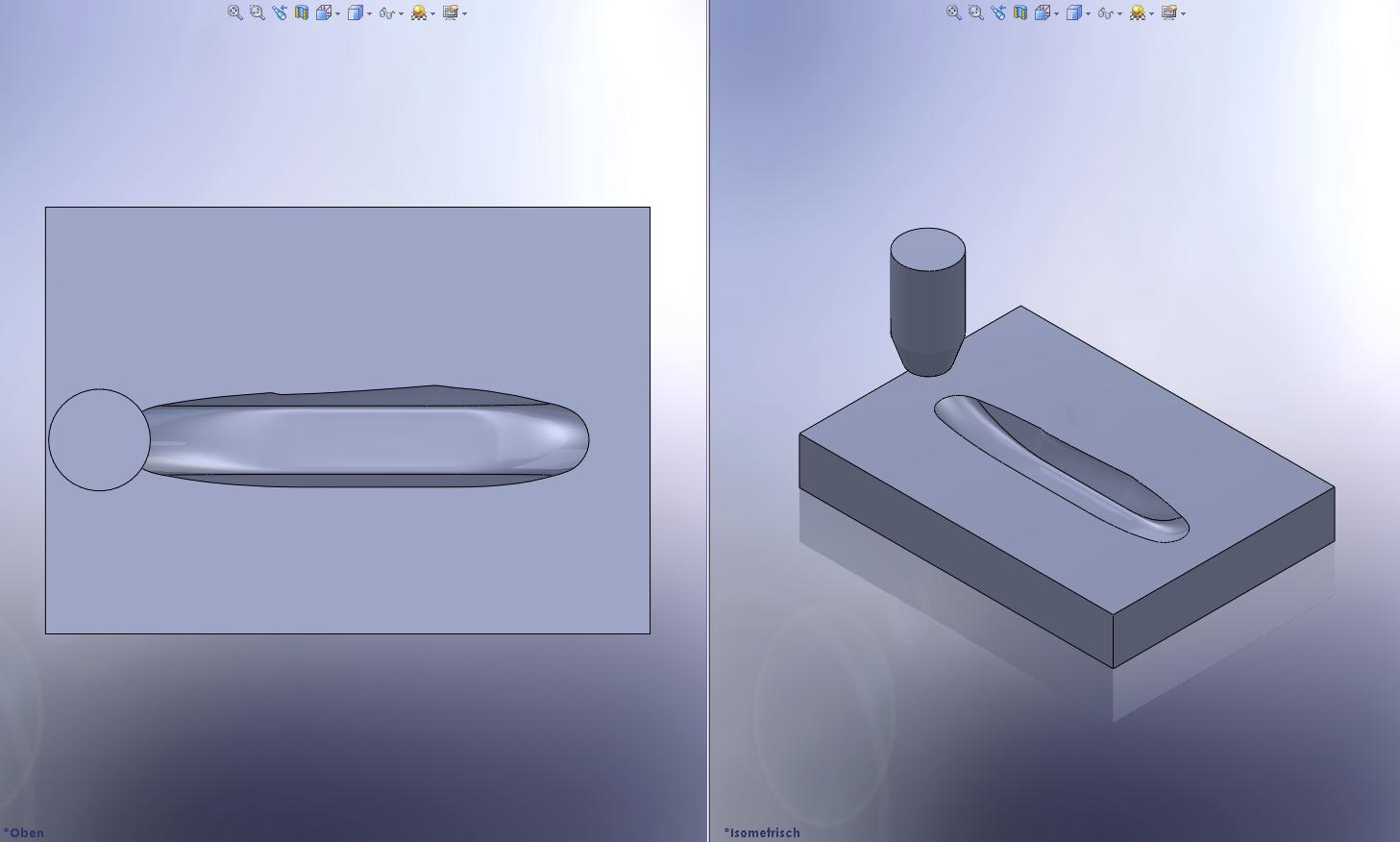

DANKE! Der Hinweis auf das richtige Stichwort "kurvengesteuertes Muster" hat prima geholfen. Leider habe ich nun keine glatte Nute "wie gefräser",
aber immerhin eine brauchbare Andeutung für den Kunden, wie es aussehen wird. Ich habe zwei prt erzeugt und in asm als Gussform den Fräserverlauf "abgezogen".
Mit Musterabstand 0,2mm sieht man nun deutlich genug wie die reele Nute nachher aussieht. Als glatten Oberflächenschnitt habe ICH es LEIDER nicht hinbekommen.
Ich befürchte der Aufwand dafür ist "riesig". ODER?
Soviel Arbeit wie die genial gewendete Scheibe von Tide kann ich für das Projekt nicht betreiben. Wer einen einfachen+schnellen Weg (glatte Nute) für SWX2006 weiss, darf ihn mir gerne verraten. ------------------
Gruss
SW-SC-EC [Diese Nachricht wurde von SW-SC-EC am 30. Jun. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HaPe
Mitglied
Dipl. Ing Maschinenbau, Konstrukteur, CAD-Admin
Beiträge: 1096
Registriert: 27.11.2001 i7 CPU 960@3.20GHz
8GB Ram
Quadro 2000 4GB
70GB Raid 0
WIN7 prof. SP1 64 bit
SWX 2010 SP5.0
SWX 2012 SP5.0
SWX 2013 SP5.0
|
erstellt am: 30. Jun. 2008 20:05 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
SW-SC-EC
Mitglied
selbstst.Wzg.machermstr.
Beiträge: 24
Registriert: 06.03.2004 P4 3.60 2048MB RAM (DDR2)
Asrock 4CoreDuo-SATA2 XP-Pro SWX2006-SP5.0
NVIDIA Quadro4 FX1100 256MB
Adaptec SCSI-Controler U320
Fujitsu MAW3147NP SCSI und
IBM IC35LO18UDW210-0 SCSI
Syncmaster 204B 1600x1200
|
erstellt am: 30. Jun. 2008 21:55 <-- editieren / zitieren --> Unities abgeben:
|
Ralf Tide
Moderator
-
Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 01. Jul. 2008 07:17 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
Zitat:
Original erstellt von SW-SC-EC:
...Wer einen einfachen+schnellen Weg (glatte Nute) für SWX2006 weiss, darf ihn mir gerne verraten.
Der ganz einfache Weg: die angehängte Parasoliddatei (Version 14) in Dein SolidWorks importieren  Grüße, Ralf ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH
Beiträge: 681
Registriert: 28.04.2005 Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007
|
erstellt am: 01. Jul. 2008 07:34 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC

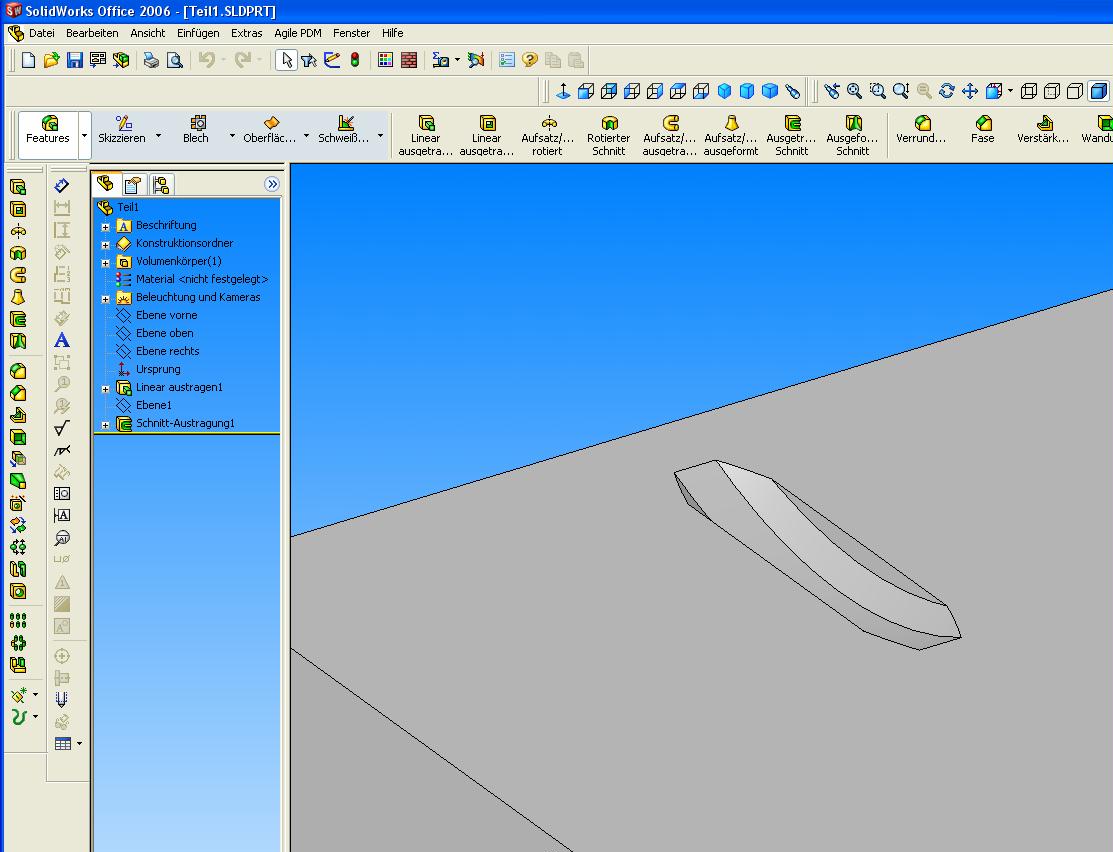

Ja, öhh... seh ich da was falsch, oder geht das nicht auch mit einer ganz normalen Austragung eines Profils entlang einer Bahn? Profil des Fräsers zeichnen --> Bahn zeichnen Profil entlang der Bahn austragen ("Normale konstant halten" nicht vergessen), und fertig. Dann braucht man auch keinen Volumenkörper. Und wenn doch kann man doch als Profil die Außenkanten des Fräserkörpers in eine Skizze übernehmen. Gruß,
Stephan ------------------
"Optimismus ist lediglich ein Mangel an Informationen" BOFH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 01. Jul. 2008 07:40 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
@ess-jay: Die Nut wird nicht so aussehen wie deine Austragung. Der Boden der Nut kann schon nicht gerade sein, der Fräser rotiert doch. Johannes ------------------
Faulheit ist der Motor des Fortschritts Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH
Beiträge: 681
Registriert: 28.04.2005 Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007
|
erstellt am: 01. Jul. 2008 08:05 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
SW-SC-EC
Mitglied
selbstst.Wzg.machermstr.
Beiträge: 24
Registriert: 06.03.2004 P4 3.60 2048MB RAM (DDR2)
Asrock 4CoreDuo-SATA2 XP-Pro SWX2006-SP5.0
NVIDIA Quadro4 FX1100 256MB
Adaptec SCSI-Controler U320
Fujitsu MAW3147NP SCSI und
IBM IC35LO18UDW210-0 SCSI
Syncmaster 204B 1600x1200
|
erstellt am: 01. Jul. 2008 19:48 <-- editieren / zitieren --> Unities abgeben:
Danke Ralf, kannst Du mir nun noch meine Angst nehmen,
softwareseitig meine SWX2006-Inst. zu gefährden? Deine Datei (DANKE für die Hilfestellung!!) einfach als prt öffnen oder irgendwie importieren? Verändert sich in meinen SWX-Einstellungen wirklich garantiert NICHTS? Ich bin extrem vorsichtig (evtl. unwissend-ängstlich)
mit solchen Sachen! Hat jemand einen Tipp, was ich machen mus, damit ich nich (NUR in diesem Forum) ständig und immer wieder Name und Passwort eingeben muss? ------------------
Gruss
SW-SC-EC Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 01. Jul. 2008 20:04 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
SW-SC-EC
Mitglied
selbstst.Wzg.machermstr.
Beiträge: 24
Registriert: 06.03.2004 P4 3.60 2048MB RAM (DDR2)
Asrock 4CoreDuo-SATA2 XP-Pro SWX2006-SP5.0
NVIDIA Quadro4 FX1100 256MB
Adaptec SCSI-Controler U320
Fujitsu MAW3147NP SCSI und
IBM IC35LO18UDW210-0 SCSI
Syncmaster 204B 1600x1200
|
erstellt am: 01. Jul. 2008 21:18 <-- editieren / zitieren --> Unities abgeben:

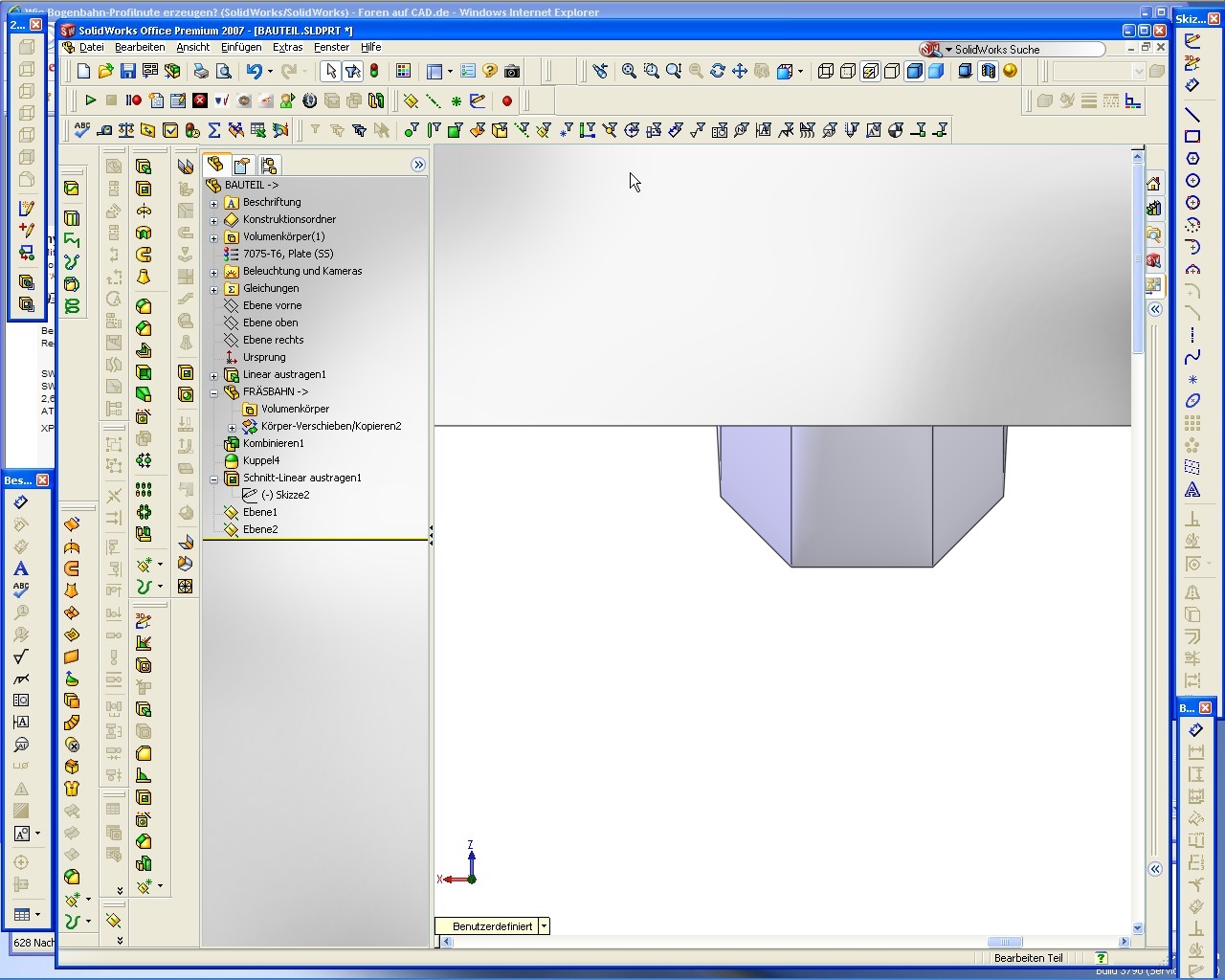

Hallo Ralf, ich habe gerade gesehen, dass es eine *.x_t Datei ist/war.
Damit haben sich meine Bedenken und Fragen erledigt. Ich dachte (und wunderte mich) schon,
ich könnte den Futurebaum übernehmen.
Müssen sich alle ständig neu "ausweisen" für jeden Beitrag?
------------------
Gruss
SW-SC-EC Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 01. Jul. 2008 21:22 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
Hi SW-SC-EC, nein, müssen nicht - einmal Anmelden (Einloggen) und nicht Abmelden (Ausloggen) und den CAD.DE Cookie vom Löschen schützen falls Du einen IE-Cleaner (so was wie CC-Cleaner) benutzt. G. thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng
Ehrenmitglied V.I.P. h.c.
Beiträge: 7061
Registriert: 10.12.2003
|
erstellt am: 02. Jul. 2008 00:30 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
Moin, [...]
Der Boden der Nut kann schon nicht gerade sein, der Fräser rotiert doch.
[...] kann schon, kommt auf den Fraeser an .. Klaus ------------------
Lieber Fehler riskieren als Initiative verhindern (R. Mohn) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 02. Jul. 2008 06:52 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 02. Jul. 2008 08:03 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
Servus Klaus, der Fräser wurde doch schon im Beitrag weiter oben beschrieben. Der Boden der Nut kann also nicht gerade sein, aber das nächste Mal schreib ich extra dazu: In dem Fall.. Johannes ------------------
Faulheit ist der Motor des Fortschritts Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-
Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 02. Jul. 2008 08:20 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC

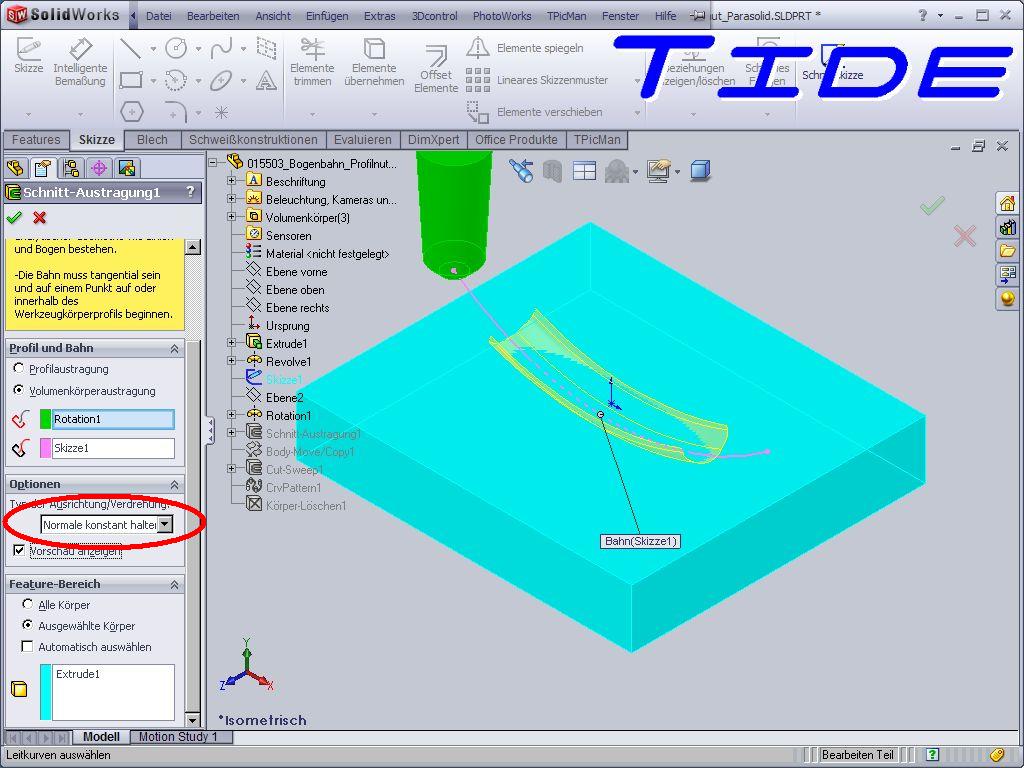

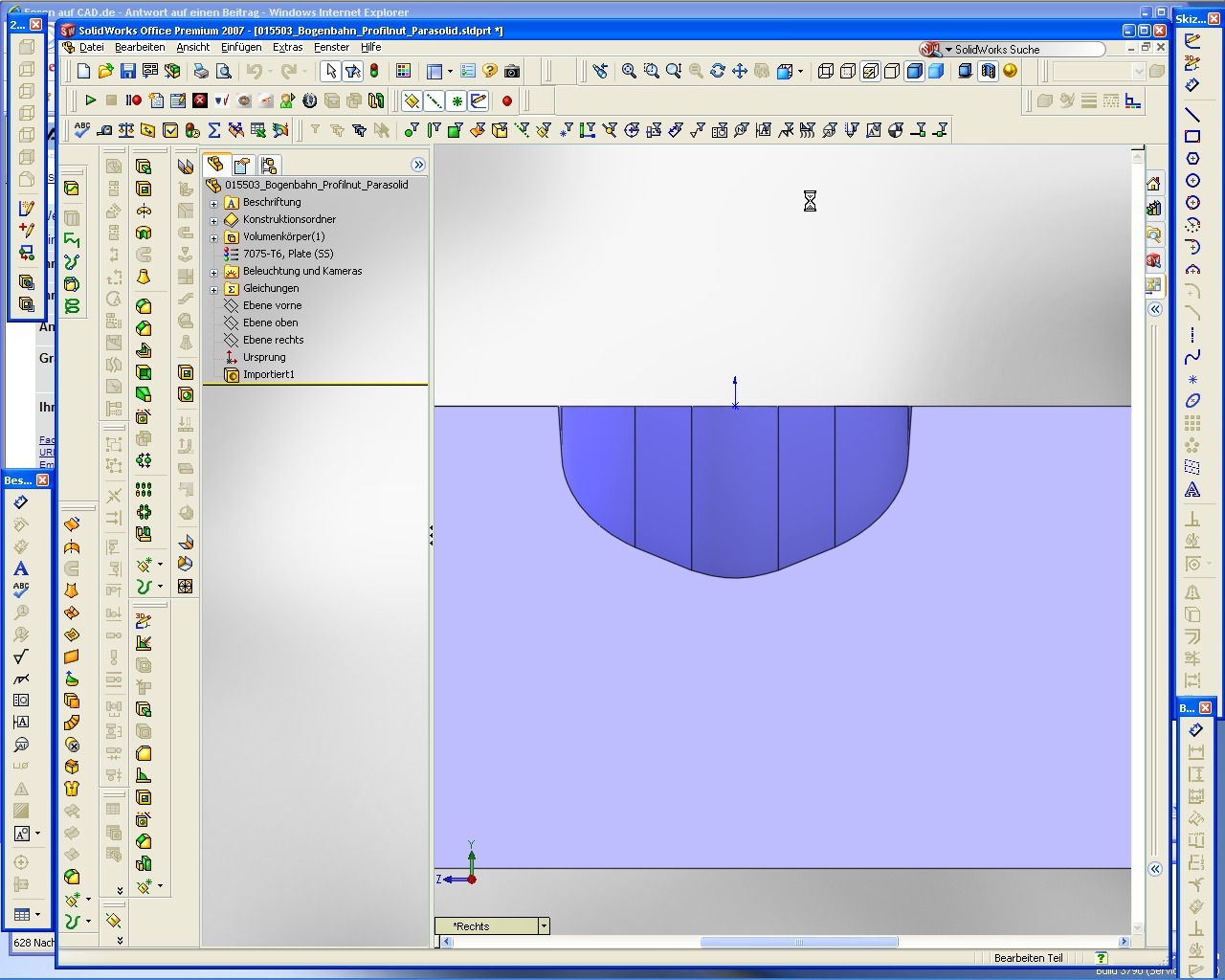

@Thomas: Danke - gut aufgepasst. Ich habe die Option Normale konstant halten vergessen. So kanns gehen... Die angehängte (Parasolid-)Datei jetzt mit besserer Geometrie @Johannes: in der Mitte ist es eine Linie. Hab's nur leider nicht mehr kontrolliert... Grüße,
Ralf ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 02. Jul. 2008 08:32 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
MadHatter
Mitglied
CAD/CAM (Konstruktör)
Beiträge: 230
Registriert: 02.07.2007 Geschäftlich: SWX 2008 SP2 - CamWorks 2008 SP2.1 5xS - Win XP Pro x32 SP2 - Core 2 Duo E6850 @ 3,6GHz - 4GB RAM - PNY Quadro FX570 - 2x BenQ FP91G+ - Space Pilot
Privat: Vista x64 - Core 2 Quad Q6600 @ 3,4GHz - 4GB RAM - PNY Quadro FX570 - 2x 250GB Seagate Barracuda @ RAID0 - LG 22.0" L226WTQ
|
erstellt am: 02. Jul. 2008 15:22 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 02. Jul. 2008 15:44 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 02. Jul. 2008 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
Zitat:
Original erstellt von Dr Sutton:
@ess-jay:
Die Nut wird nicht so aussehen wie deine Austragung.
Der Boden der Nut kann schon nicht gerade sein, der Fräser rotiert doch.
Johannes
Wenn es ein Scheibenfräser mit entsprechend abgeschrägten Ecken ist, geht das. Mit einem Schaftfräser natürlich nicht ------------------
Chaos ist eine Ordnung, die wir lediglich nicht durchschauen können Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Dr Sutton
Mitglied
Konstrukteur / CAD-Admin (au Backe!)
Beiträge: 571
Registriert: 30.01.2007 Dell Precision PWS 390
2,66GHz; 4GB Ram
Quadro FX 3500/4000 SDI
Win XP Pro
MegaCad 2006 2d
SW2007 SP4
SpaceExplorer
|
erstellt am: 02. Jul. 2008 15:48 <-- editieren / zitieren --> Unities abgeben: Nur für SW-SC-EC
|
Foren auf CAD.de (alle Foren)
|
