Hallo zusammen,

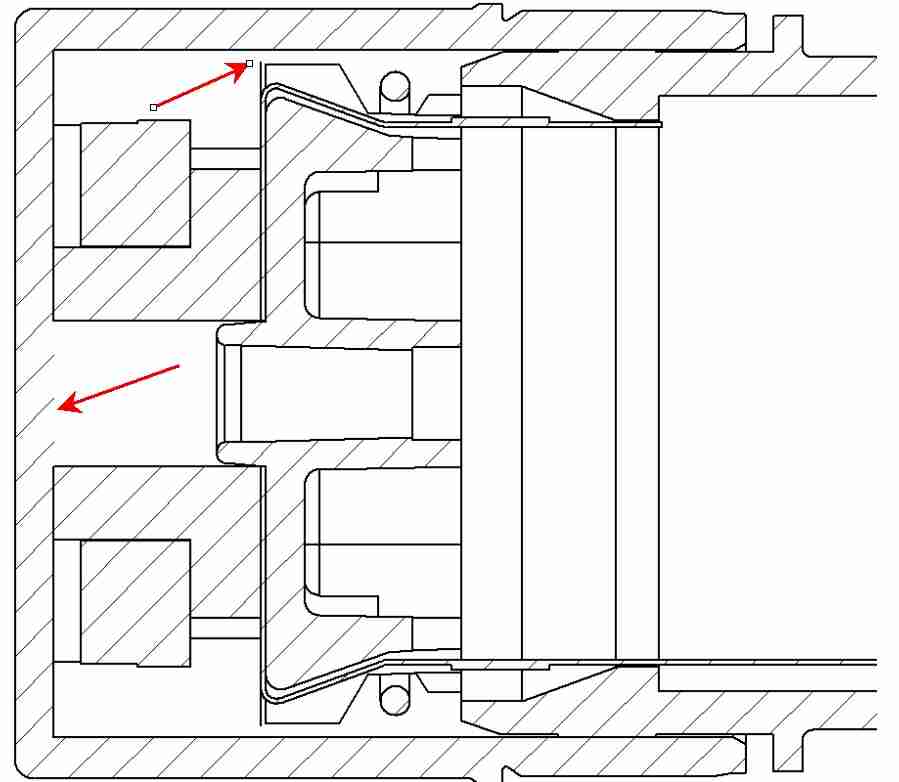

wie ihr in meinem Anhang sehen könnt, fehlen in der Zeichnungsableitung (B 1.jpg) Linien.

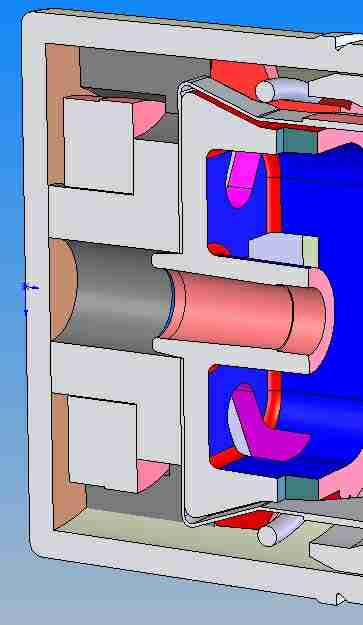

Das Teil ist in B 2.jpg isometrisch dargestellt.

Die Darstellung in der Zeichnungsableitung wurde auf verschiedene Weise erstellt, wie:

1. Teil schneiden und als Zeichnung ableiten
oder
2. Dargestellte Zeichnung über Schnittansicht konstruieren.

Es spielt keine Rolle wie diese Ansicht konstruiert wird. Die Linien fehler immer.
Wer hat eine Idee woran dies liegen kann. Vielen Dank im voraus.

Gruß

Robert

PS: SW2003 SP2.1

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, Robert,

ich glaube hier haben wir wieder einmal das leidige Thema "Interferenzen" ... wenn sich in einer Baugruppe die einzelnen Bauteile überschneiden, kann SWX z.T. nicht entscheiden, welche Linie es darstellen soll .. oder ob es eine verdeckte Linie oder ne sichtbare sein soll und stellt sie dann lieber gar nicht dar ... prüfe die Baugruppe mal auf Interferenzen, vielleicht liegt da die Lösung

EDIT

Schau mal unter http://ww3.cad.de/foren/ubb/Forum2/HTML/001031.shtml
ich hatte dieses Problem, bzw ein ähnliches auch schon mal

END EDIT
Gruss

Da Volli

[Diese Nachricht wurde von DA VOLLI am 02. April 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Robert,

probier mal unter "Extras Optionen Dokumenteigenschaften Bildqualität" ein bisschen rumzuspielen. Hat bei schon geholfen.

------------------
Mit freundlichen Grüssen
vom Bodensee

Tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Robert,

warscheinlich sind es, wie Da Volli bereits geschrieben hat, Interferenzen.

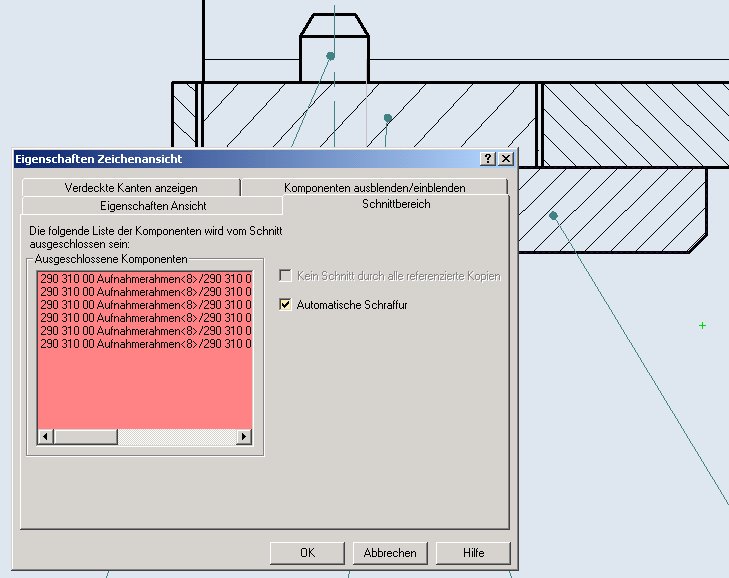

Zusätzlich solltest du die Zeichenansicht, in der sich die Schraffur befindet, mit RMB anklicken, Eigenschaften > Schnittbereich anwählen und den Haken für "Automatische Schraffur" setzen. Dadurch erhält jedes Teil eine andere Schraffur.

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert
auch ich muss mich immer wieder damit rumärgern.
sieh mal unter: http://ww3.cad.de/foren/ubb/Forum2/HTML/000732.shtml

Gruss
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen,

grundsätzlich ist das Richtig was alle Vorredner an Argumenten  gebracht haben. Desweiteren gibt es noch einen weiteren wichtigen Punkt. Alle 3D-Modelle, die aus anderen CAD-Systemen importiert worden sind können die gleichen Fehler verursachen (Muß aber nicht).

Importierte Modelle, die als "Importierter Volumenkorper" im Feature-Baum stehen, verursachen keine Zeichnungsprobleme. Sobald dort aber "Oberfläche Importiert" steht geht das mit fehlerhaften Zeichnungsdarstellung los. Einfachste Lösung dies zu prüfen ist diese Modelle einfach mal in der Ansicht ausblenden.

Gruß Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Poweruser,

erstmal vielen Dank für eure Lösungsvorschläge.

Im Einzelnen:

An DA VOLLI: Hallo DA VOLLI, die Teile liegen im Abstand 0mm aufeinander. Interferenzprobleme gibt es zwar auch, aber an ganz anderer Stelle. Von daher sehe ich momentan das Problem an SW2003.

An TOBI: Hallo TOBI, ich hab mit der Bildqualität herumgespielt, leider hat es nicht geholfen.

An WALTER: Hallo Walter, die automatische Schraffur war schon gesetzt.

An M. BRUNNER: Hallo Markus, sieht so aus als hätten wir das gleiche Problem.

An R. HESS: Hallo Robert, danke für deinen Tip, aber es handelt sich nicht um "importierte Volumenkörper"

Nun, sobald ich die Lösung weiß, geb ich sie natürlich bekannt. Des weiteren werde ich dieses Problem jetzt an unseren Reseller weiterleiten.

Grüße an alle

Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert,

> Interferenzprobleme gibt es zwar auch, aber an ganz anderer Stelle.
> Von daher sehe ich momentan das Problem an SW2003.

Da hat DA VOLLI allerdings recht, dass muss nicht mit Interferenzen an den Teilen zu tun haben, sondern es kann an irgendwelchen Interferenzen in der Baugruppe liegen. Einfacher Test: unterdrück mal die Teile, die die Interferenz haben, wenn dann die Linien da sind, weißt du, woran es liegt und wie es zu beheben ist

Wenn du schon mit der 2003 arbeitest brauchst du auch nicht mehr nach der Option "Hohe Darstellungsqualität für interferierende Körper" zu suchen, die ist in der 2003 immer automatisch eingeschaltet und infolgedessen nicht mehr als Option vorhanden.

Ciao,
Stefan

------------------
Inoffizielle deutsche SolidWorks Hilfeseite
http://solidworks.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Überschneidung1.JPG Überschneidung2.JPG Überschneidung3.JPG

Hallo Stefan,

danke für die Tipps. Leider liegt es auch nicht an den Teilen, welche Interferenzen haben.

Wenn die Solid-Darstellung auf "Drahtgittermodell / Verdeckte Kanten ausgeblendet" eingestellt wird, sind die Kanten auch nicht zu sehen. (siehe Anhang)

Daher schiebe ich das Problem auf SolidWorks.

SW hat einfach vereinzelt Schwierigkeiten, mit der Darstellung von Überschneidungen von Teilen.

Grüße

Robert

PS: Das Problem der falschen Darstellung hatte ich auch schon bei einem Einzelteil. Bei Gelegenheit werde ich dieses noch ins Forum zu diesem Thema beilegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert,
mir ist nicht klar, ob diese Teile von dir importiert wurden. Falls die Darstellungsfehler nicht an Interferenzen liegen können, fallen mir nur noch bei importierten Geometrien Geometriedefekte ein.
Wir haben dazu ein kleines Tool, das Parasolids analysiert. Falls es hilft, die E-Mail Adresse steht im Profil.
Sind die Teile auch wirklich unterdrückt worden und die Zeichnung danach neu generiert worden, bzw. geschlossen und wieder geöffnet worden ?

Gruß Franz
