Hallo!

ich bin Neueinsteiger und habe Angangsschwierigkeiten.
1. beim Schnitt durch Flächenmodell ist die Schnittlinie dicke gestrichelte Linie, der Umriss beim Ausbruch genauso.
2. die Offset der Masshilfslinie 2mm von der Kante weg.
Wo kann ich solche Grundeinstellung finden?
3. In der Ansicht Gitternetz legen, muss doch gehen oder? wie?

V5 SP12

Danke

Gruß
Gingo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

martin2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von martin2 an!   Senden Sie eine Private Message an martin2  Schreiben Sie einen Gästebucheintrag für martin2

Beiträge: 1014
Registriert: 05.2002.27

Windows 11 / 64bit
CATIA V5-6R2018 bis V5-6R2022

erstellt am: 17. Jul. 2004 18:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für gingo 10 Unities + Antwort hilfreich




Hallo!

Folgende Info's könnten Dir weiterhelfen:

1) http://ww3.cad.de/foren/ubb/Forum140/HTML/000370.shtml

2) http://ww3.cad.de/foren/ubb/Forum134/HTML/000279.shtml
  http://ww3.cad.de/foren/ubb/Forum134/HTML/000724.shtml

3) Die entsprechende Schaltfläche anklicken (siehe Anhang)

Gruß
Martin!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gingo
Mitglied


Sehen Sie sich das Profil von gingo an!   Senden Sie eine Private Message an gingo  Schreiben Sie einen Gästebucheintrag für gingo

Beiträge: 4
Registriert: 17.07.2004

erstellt am: 17. Jul. 2004 19:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Martin,

Vielen Dank für die schnelle Hilfe.

Die Schnittkurve durch das Flächenmodell erscheint als dicke gestrichelte Linie, warum nicht als durchgehende Kurve, ist wieder eine Einstellung notwendig?

Bezüglich Gitternetz: Ich möchte in der Ansicht einen Netz erzeugen, von der auch Bemassung erzeugen kann. Ich brauche z.B. Abstände zum Koord.ursprung, aber das liegt weit weg.

Gruß
Gingo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

martin2
Mitglied
Konstrukteur


Sehen Sie sich das Profil von martin2 an!   Senden Sie eine Private Message an martin2  Schreiben Sie einen Gästebucheintrag für martin2

Beiträge: 1014
Registriert: 05.2002.27

Windows 11 / 64bit
CATIA V5-6R2018 bis V5-6R2022

erstellt am: 18. Jul. 2004 02:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für gingo 10 Unities + Antwort hilfreich

Hallo!

zu 1) Bitte mach mal ein Bild als Anhang.
zu 3) Sorry - da muß ich passen. Als Alternative könnte ich mir höchstens vorstellen, daß Du eine Skizze mit einer Waagrechten und einer Senkrechten erzeugst und diese mittels Rechteckmuster vervielfältigst.

Gruß Martin!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gingo
Mitglied


Sehen Sie sich das Profil von gingo an!   Senden Sie eine Private Message an gingo  Schreiben Sie einen Gästebucheintrag für gingo

Beiträge: 4
Registriert: 17.07.2004

erstellt am: 23. Jul. 2004 22:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Martin,

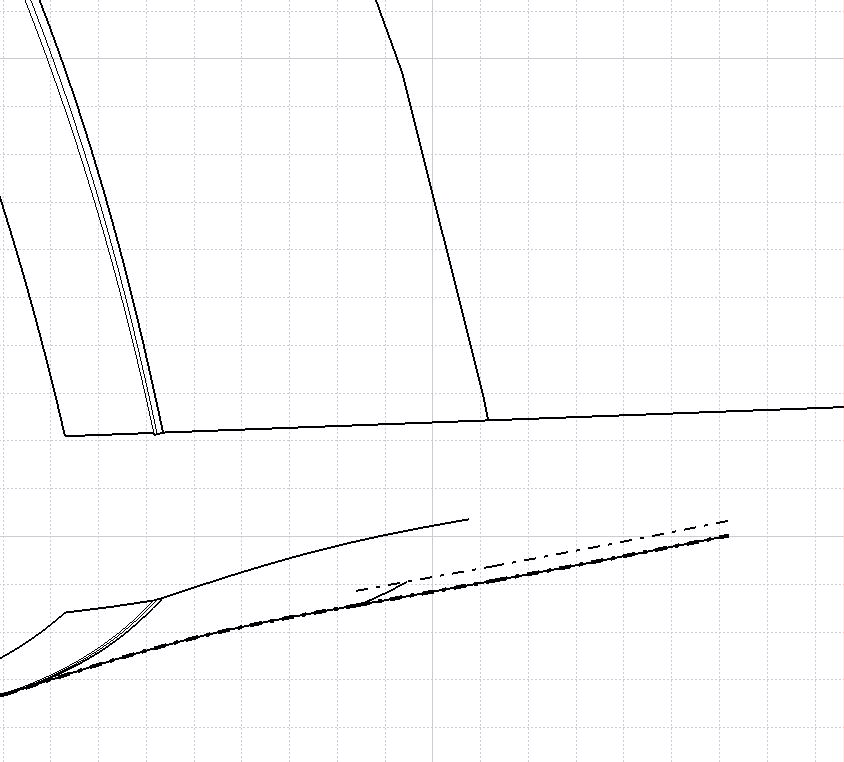

der Schnitt ist im Anhang. Es ist eine Fläche vom Kotflügel, nur Aussenfläche. Im Ansicht nach unten siehst Du die Schnittkurve als gestrichelte Linie, aneiner Stelle ein Stückchen von der Innenfläche auch. Es ist V4 Flächen im V5 Produkt eingebaut und in Drawing Schnitte erzeigt

Gruß

Gingo
