Hallo zusammen,

meinen ersten Beitrag möchte ich erstmal dafür nutzen um dem Forum und seinen Mitgliedern Danke schön zu sagen. Ich konnte nämlich schon einige Problem die ich mit V5 hatte erfolgreich durch Eure Beiträge lösen.

Aber jetzt zu meinem Problem das mehr einer kosmetischen Art ist, aber doch stark nervt. Ich arbeite hier auf einem Unix (AIX) Rechner (genauere Konfiguration siehe unten) mit der R16 SP5 HotFix8 unter der VW/Audi Umgebung. Bei dem erstellen von Zeichnungen fällt dabei immer die miserable Darstellungsqualität der Schriften auf. Man muß ständig sehr nah heran zoomen um überhaupt etwas lesen zu können. Das aktivieren von Anti-Alaising über CATIA V5 bringt bei der Schrift nichts führt aber zu einer Verschlechterung der Liniendarstellung. Wir haben hier auch XP Rechner wo es möglich ist Anti-Alaising über die Nvidia-Karte zu aktivieren. Bei denen ist die Darstellung dann sehr gut. Weiß jemand ob es vielleicht möglich ist die Darstellung auch unter einem Unix Rechner zu verbessern?

Software: AIX 5.2 / CATIA V5 R16 SP5 HF8
Hardware: IBM Intelli Station 9114-275 pSeries
          IBM Power GXT6500P

Gruß
Michael

[Diese Nachricht wurde von michael_69 am 10. Apr. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Was vielleicht hilft: Schau mal nach der Farbtiefe Deiner Grafikdarstellung. Die CATIA-eigene Darstellung kann durch eine zu niedrige Farbtiefe sehr grob werden, wenn CATIA z.B. selbst ein AntiAlias versucht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit welcher Option läuft Dein X-Prozess ?
Öffne shell und gib ein :

ps -ef|grep X

Bei mir ist :
/usr/lpp/X11/bin/X -d 24 -x abx -x dbe -x GLX -D /usr/lib/X11//rgb -T -force :0 -auth /var/dt/A:0-9RigEa

So ähnlich sollten die Parameter aussehen.

------------------
Nichts ändern ist langweilig !!

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo bjs,

das Problem dürfte sein, das es sich um einen Unix Rechner handelt bzw. die Grafikkarte Antialias hardwareseitig nicht unterstützt. Wie Du schon schreibst habe ich es über die CATIA Einstellungen auch probiert. Das Resultat ist aber, das jede unterschiedliche Strichstärke gleich dick dargestellt wird und die Schriftdarstellung nach wie vor miserabel ist. Unter XP mit Nvidia Karte sieht das dagegen einwandfrei aus.

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da kommt folgendes

Code:

---

/usr/lpp/X11/bin/X -cc TrueColor -x abx -x dbe -x GLX -D /usr/lib/X11//rgb -T -force :0 -auth /var/dt/A:0-z5deya

---

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael

Pruef doch mal ob auch mit anderen Grafikanwendungen auf dem UNIX-Rechner Probleme mit der Schriftdarstellung auftreten.

Fragen:

1. Welchen Font hast Du in CATIA eingestellt ?
2. Ist das ein Raster- oder ein Vektor bzw. True Type-Font ?
3. Welchen OpenGl Standard unterstuetzt Deine Grafikkarten/Grafikkartentreiberkombination (sollte OpenGl 2.0
  oder OpenGl 2.1 hardwarebeschleunigt sein) ?
4. Kanst Du einen Screenshot der Zeichnungen bei denen diese Probleme auftreten (einmal von Deinem UNIX-
  Rechner und einmal vom dem Windows XP-Rechner Deines Kollegen bei dem alles funktioniert) hier bei CAD.de
  ablegen ?

Eigene Schriftprobleme:

Ich musste selber verstellen dass CATIA sehr kritisch bzgl. OpenGL und Schriftdarstellung ist - schon unter Windows 2000. Musste daher meine Grafikkarte gegen eine OpenGl 2.0 faehige GRAKA austauschen.

Betrifft zwar zunaechst Windows aber auch unter UNIX/LINUX erfolgt die Grafikausgabe von CATIA ueber OpenGl.

Vgl. hierzu meine CAD-De Beitraege:
http://ww3.cad.de/foren/ubb/Forum133/HTML/005536.shtml http://ww3.cad.de/foren/ubb/Forum133/HTML/005535.shtml

Mit freundlichem Gruss

Andrea Engel.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

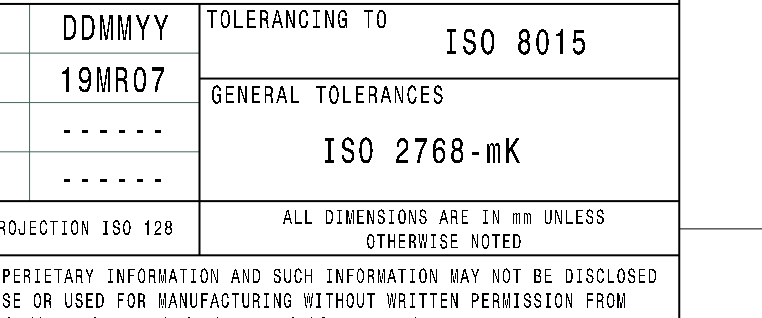

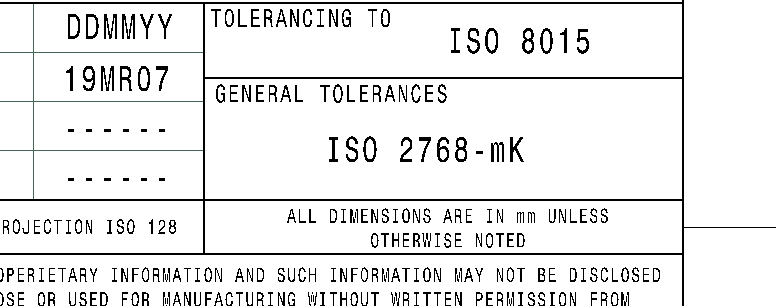

mit_AA_unix.png ohne_AA_unix.png

Zitat:

---

Original erstellt von Andrea Engel:

1. Welchen Font hast Du in CATIA eingestellt ?
2. Ist das ein Raster- oder ein Vektor bzw. True Type-Font ?
3. Welchen OpenGl Standard unterstuetzt Deine Grafikkarten/Grafikkartentreiberkombination (sollte OpenGl 2.0
   oder OpenGl 2.1 hardwarebeschleunigt sein) ?
4. Kanst Du einen Screenshot der Zeichnungen bei denen diese Probleme auftreten (einmal von Deinem UNIX-
   Rechner und einmal vom dem Windows XP-Rechner Deines Kollegen bei dem alles funktioniert) hier bei CAD.de
   ablegen ?

---

Hallo Andrea,
zu deinen Fragen:

1. Es handelt sich um die von VW vorgegebenen Fonts
- Monospac821 BT
- SSS1
- TRC
2. Es steht ein rotes a davor ?
3. Diese Info könnte man vielleicht aus den HW Angaben entnehmen, weiß dazu aber leider auch nichts
4. Bilder sind angehängt, wobei die Bilder vom XP Rechner gleich aussehen. Es wird anscheinend nur in CATIA die Kanten bei Linien Kurven und Schriften geglättet. Zu den Bilder ist noch zu sagen, das man ziemlich heranzoomen muß um es so dargestellt zu bekommen.

Gruß
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
