Hallo zusammen.
Ich möchte gern eine verdrillte Leitung, bestehend aus zwei dünnen  Kabeln darstellen, welche im Bogen vor mir liegt. Also quasi eine Spirale, welche aber keine Gerade als Leitkurve hat, sondern einen Bogen. Gibts da in Prö eine Möglichkeit?
Wäre super und ich danke Euch im Voraus um Tips & Infos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

versuch mal das: http://www.ptc.com/cs/gr_25/howto/agf1663/agf1663_g.htm
Reinhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

gerade Spirale erstellen und anschließend eine Steuerkurvenbiegung erzeugen

------------------
Gruß
Udo jetzt mit Versteigerung               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities • kLEINSCHREIBUNG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich komme leider nicht auf diese Seite, bzw. ist diese Passwortgeschützt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von U_Suess:
gerade Spirale erstellen und anschließend eine Steuerkurvenbiegung erzeugen

---

Phu, wie erzeuge ich eine Steuerkurvenbiegung nachdem ich eine Spirale "gezogen" habe??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Perseverance:
Ich komme leider nicht auf diese Seite, bzw. ist diese Passwortgeschützt

---

Man kann sich durchaus einen Account bei PTC erstellen, womit man dann bei gültigem Wartungsvertrag Zugriff hat.
Ist dies nicht möglich, sollte man mindestens den Umgang mit der Hilfe beherrschen. Dort gibt es nämlich einen Abschnitt über dieses KE.

------------------
Gruß
Udo jetzt mit Versteigerung               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities • kLEINSCHREIBUNG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Perseverance,

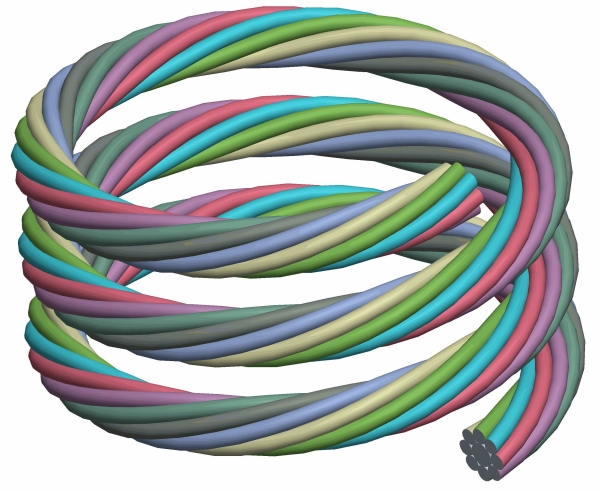

bin mir nicht ganz sicher, aber geht das in etwa in diese Richtung (siehe Bild)? Falls ja, dann ist das ganze recht einfach. Bitte kurzes Feedback, dann stell ich eine Beschreibung hier rein.

Eine Steuerkurvenbiegung wäre sicherlich auch möglich, aber ist meiner Meinung nach zu umständlich und nicht allzu sehr genau. Das Stichwort lautet 'trajpar' und gestattet mehr Freiheit bei Änderungen (z.B. 3 statt 2 Drähten).

------------------
Gruß,
Stevie

[Diese Nachricht wurde von stevieda am 16. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von stevieda:
Hallo Perseverance,

bin mir nicht ganz sicher, aber geht das in etwa in diese Richtung (siehe Bild)? Falls ja, dann ist das ganze recht einfach. Bitte kurzes Feedback, dann stell ich eine Beschreibung hier rein.

Eine Steuerkurvenbiegung wäre sicherlich auch möglich, aber ist meiner Meinung nach zu umständlich und nicht allzu sehr genau. Das Stichwort lautet 'trajpar' und gestattet mehr Freiheit bei Änderungen (z.B. 3 statt 2 Drähten).

---

Ja genau sowas, vielen dank!!!
habe nur leider gerade keine Zeit mehr daran weiter zu arbeiten. Aber versuche den Weg später. Auf jeden Fall sehe ich schon mal dass es funtzt!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Perseverance,

also, die Erstellung des Kabelbunds funktioniert wie folgt:

-  Kurve für den Verlauf des Kabelbunds erstellen

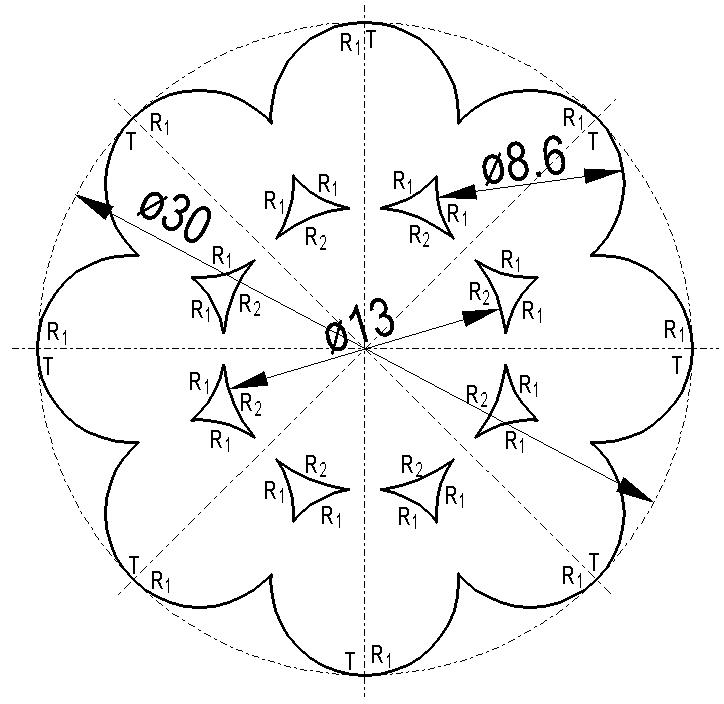

-  je nachdem was gewünscht ist, entweder direkt einen Zugkörper erstellen (die Querschnitte der gewünschten Drähte/Kabel um die Steuerkurve skizzieren (siehe Beispiel rechts) und anschließend einen in der Skizze vorhandenen Winkel über eine Beziehung mit trajpar steuern) oder zunächst weitere Kurven erzeugen
-  falls weitere Kurven notwendig sind (Regelfall), dann Erzeugung einer gewundenen Spiralfläche (ebenfalls mit trajpar). Somit hat man direkt die notwendige Ursprungsleitkurve und die x-Leitkurve. Anschließend Querschnitte der Drähte/Kabel skizzieren --> fertig

Falls das jetzt ein wenig zu wirr war, kann ich auch noch mal eine detaillierte Beschreibung zur Erzeugung des oben abgebildeten Kabelbunds einstellen. Viel Spaß beim "Rotieren"

------------------
Gruß,
Stevie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von stevieda:
Hallo Perseverance,

also, die Erstellung des Kabelbunds funktioniert wie folgt:

-  Kurve für den Verlauf des Kabelbunds erstellen
-  je nachdem was gewünscht ist, entweder direkt einen Zugkörper erstellen (die Querschnitte der gewünschten Drähte/Kabel um die Steuerkurve skizzieren (siehe Beispiel rechts) und anschließend einen in der Skizze vorhandenen Winkel über eine Beziehung mit trajpar steuern) oder zunächst weitere Kurven erzeugen
-  falls weitere Kurven notwendig sind (Regelfall), dann Erzeugung einer gewundenen Spiralfläche (ebenfalls mit trajpar). Somit hat man direkt die notwendige Ursprungsleitkurve und die x-Leitkurve. Anschließend Querschnitte der Drähte/Kabel skizzieren --> fertig

Falls das jetzt ein wenig zu wirr war, kann ich auch noch mal eine detaillierte Beschreibung zur Erzeugung des oben abgebildeten Kabelbunds einstellen. Viel Spaß beim "Rotieren"

---

Hallo Stevie und vielen Dank für Deine Hilfe!
ich arbeite zwar schon länger mit ProE, allerdings habe ich soetwas noch nie ausprobiert. es wäre super, wenn Du mir das vielleicht noch etwas genauer erklären könntest (Wenn es Dir keine Umstände macht!!! Ansonsten probiere ich noch etwas auf eigene Faust)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von stevieda:
Falls das jetzt ein wenig zu wirr war, kann ich auch noch mal eine detaillierte Beschreibung zur Erzeugung des oben abgebildeten Kabelbunds einstellen.

---

Ja, bitte!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kabelbund.pdf

Hallo Perseverance,

anbei nun eine ausführliche Beschreibung zur Erzeugung des Kabelbunds. Kurze Info noch einmal zum Leitkurvenparameter trajpar: Dieser Parameter gilt nur in Verbindung mit Kurven und nimmt Werte zwischen 0 und 1 an. Am Anfang der Kurve 0, am Ende der Kurve 1. Der Rest steht in der Anleitung.

Das 'Tutorial' ist speziell für Wildfire 3 gestrickt, ist aber auch in dieser Form auf andere Versionen von Pro/E anwendbar (bis inkl. WF5).

------------------
Gruß,
Stevie

[Diese Nachricht wurde von stevieda am 16. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von stevieda:
Hallo Perseverance,

anbei nun eine ausführliche Beschreibung zur Erzeugung des Kabelbunds. Kurze Info noch einmal zum Leitkurvenparameter trajpar: Dieser Parameter gilt nur in Verbindung mit Kurven und nimmt Werte zwischen 0 und 1 an. Am Anfang der Kurve 0, am Ende der Kurve 1. Der Rest steht in der Anleitung.

Das 'Tutorial' ist speziell für Wildfire 3 gestrickt, ist aber auch in dieser Form auf andere Versionen von Pro/E anwendbar (bis inkl. WF5).

---

Ja super!!! Funktioniert genau wie ich es vor hatte! Allerbesten Dank!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
