Hallo Pro/Eler,

ich bereite mich momentan auf meine Abschlussprüfung zum Technischen Zeichner vor.
Das wichtigste bei der Prüfung ist dass die Zeichnungen absolut normgerecht sind.
Deshalb habe ich folgende Frage an euch:

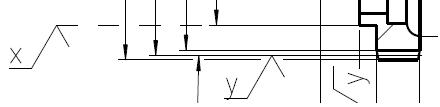

Im Anhang seht ihr einen Ausschnitt einer Zeichnung mit dem Oberflächensymbol "x".
Dieses Symbol ist durch eine Strichlinie von dem Maß getrennt. Das ist falsch, es
müsste eine Volllinie (schmal) sein.
Weiß jemand von euch wie man das umstellen kann?

Hier der Link zum Bild:
http://ww3.cad.de/foren/ubb/uploads/HerbM-Proe/fehlerhafte-darstellung.JPG

Gruß
Manuel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael 18111968
Moderator
F&E & CAD




Sehen Sie sich das Profil von Michael 18111968 an!   Senden Sie eine Private Message an Michael 18111968  Schreiben Sie einen Gästebucheintrag für Michael 18111968

Beiträge: 4893
Registriert: 25.07.2002

Wildfire 4 M220 (+SUT 2012)
PDMLink 9.1 M050
NVIDIA Quadro FX 1700
Intel DualCore E8400 / 8GB
WinXP 64 Prof. SP2

erstellt am: 30. Sep. 2009 10:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HerbM-Proe 10 Unities + Antwort hilfreich
Die Linie ist nicht gestrichelt, sie hat nur Unterbrechungen.
Die kannst Du wegbekommen, indem Du das Maß mit der rechten Maus anklickst, dann "alle Unterbrechungen entfernen".

HTH & viel Glück für die Prüfung!

------------------
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities
Wichtige Links für noch mehr Spaß mit Pro/Engineer: 7er-Regel - Abstürze - Konfiguration - Stammtisch

Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!  (Truman Burbank in "Die Truman-Show")

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 30. Sep. 2009 10:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HerbM-Proe 10 Unities + Antwort hilfreich
Und dann bitte neue Unterbrechungen hinzufügen, damit die Darstellung wieder normgerecht ist.
Falls Du die Unterbrechungen noch nicht gelöscht hast, klick einfach mal die Hilfslinie an. Dann sollten alle "Enden" der Linie kleine rote Quadrate aufweisen. Damit kannst Du die Unterbrechungen dann an die Position der Maßlinien anpassen.

Meike

------------------

Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HerbM-Proe
Mitglied


Sehen Sie sich das Profil von HerbM-Proe an!   Senden Sie eine Private Message an HerbM-Proe  Schreiben Sie einen Gästebucheintrag für HerbM-Proe

Beiträge: 3
Registriert: 30.09.2009

Wildfire 2.0 M240
Windows Xp Pro
NVIDIA Quadro FX 2700M

erstellt am: 30. Sep. 2009 11:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Vielen Dank für die schnellen Antworten,
aber wenn ich die Linie anklicke ist es keine Unterbrochene Linie.

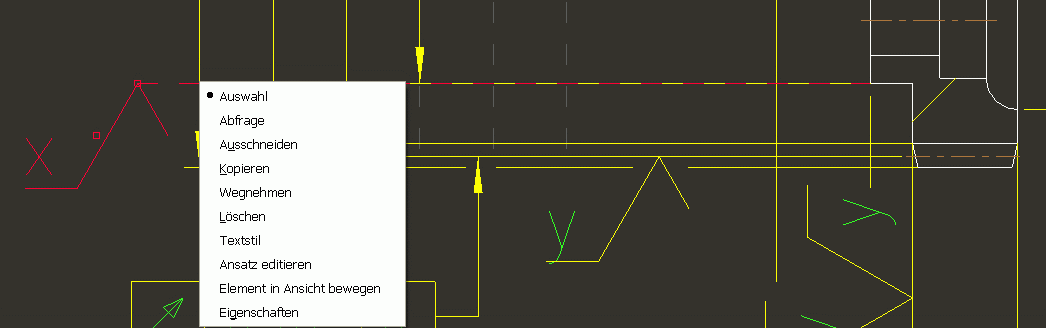

Im Anhang ist ein Screenshot aus Proe wenn ich mit rechter Maustaste auf die Linie klicke.

Gruß
Manuel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arni1
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von arni1 an!   Senden Sie eine Private Message an arni1  Schreiben Sie einen Gästebucheintrag für arni1

Beiträge: 3985
Registriert: 17.12.2002

Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit

erstellt am: 30. Sep. 2009 13:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HerbM-Proe 10 Unities + Antwort hilfreich
Zeichnungsvoreinstellungsdatei
leader_extension_font SOLIDFONT
steht wahrscheinlich auf  DASHFONT

Damit wird die Linienart definiert, welche beim Wegschieben eines Symbols von der Modellgeometrie entsteht.

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

flavus
Mitglied
Techniker+Familienerhalter


Sehen Sie sich das Profil von flavus an!   Senden Sie eine Private Message an flavus  Schreiben Sie einen Gästebucheintrag für flavus

Beiträge: 1378
Registriert: 09.04.2005

ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(

erstellt am: 30. Sep. 2009 13:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HerbM-Proe 10 Unities + Antwort hilfreich
Du hast nicht die Linie gewählt, sondern das komplette Symbol !
Peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HerbM-Proe
Mitglied


Sehen Sie sich das Profil von HerbM-Proe an!   Senden Sie eine Private Message an HerbM-Proe  Schreiben Sie einen Gästebucheintrag für HerbM-Proe

Beiträge: 3
Registriert: 30.09.2009

Wildfire 2.0 M240
Windows Xp Pro
NVIDIA Quadro FX 2700M

erstellt am: 30. Sep. 2009 14:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Vielen Dank Arni,
das war die Lösung!!

Gruß
Manuel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maschinenbauheit
Mitglied
Techniker Maschinenbau Entwicklung


Sehen Sie sich das Profil von maschinenbauheit an!   Senden Sie eine Private Message an maschinenbauheit  Schreiben Sie einen Gästebucheintrag für maschinenbauheit

Beiträge: 600
Registriert: 13.02.2007

 erstellt am: 01. Okt. 2009 21:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für HerbM-Proe 10 Unities + Antwort hilfreich

surface.sym.zip

Hier unser Firmensymbol für Oberflächen nach DIN ISO 1302:

Viel Vergnügen damit...

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer
