Modifyingreferencedimensionisnotallowed.pdf

Hallo Pro/fis,

Ich hab da mal ein Problem, zu dem ich über die Suche keine Erklärung gefunden habe.
In der Anlage befindet sich eine hoffentlich verständliche Beschreibung.

------------------
tausend und einen Gruß
Tom
-------------------------------------------
Wer von sich behauptet keine Fehler zu machen, hat mit dieser Behauptung bereits einen ganz großen Fehler gemacht ;-)

Aaaah jetzt hab ich`s.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tom,

Erklärung hab ich auch nicht.
Ich kann nur sagen, dass ich gestern das gleiche Problem (W3 M180) hatte. Ich konnte die sog. Referenzbemaßung nicht ändern, obwohl ich nie eine Referenzbemaßung erzeugt hatte.
Kann es sein, dass Du auf Importierter Geometrie skizzierst? Bei Mir wars immer nur da.

Gruß,

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo scooter,

es handelt sich um eine Fläche in einer MFG.
Das vorhandene Ref-Teil besitzt natürlich eine importierte Geometrie.

Da ich mich aber nicht auf die Konturen referenziere wundert mich halt dieses Erscheinungsbild.

------------------
tausend und einen Gruß
Tom
-------------------------------------------
Wer von sich behauptet keine Fehler zu machen, hat mit dieser Behauptung bereits einen ganz großen Fehler gemacht ;-)

Aaaah jetzt hab ich`s.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hängt das evtl. mit dem Wert zusammen, auf den Du die "6" ändern möchtest, oder kommt der Fehler immer?

------------------
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities
Wichtige Links für noch mehr Spaß mit Pro/Engineer: 7er-Regel - Abstürze - Konfiguration - Stammtisch

Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!  (Truman Burbank in "Die Truman-Show")

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der Fehler kommt immer.
Reproduzierbar bei mehreren Kammern.
Wenn ich die Breite lösche, kann ich im Rahmen einer zulässigen Geometrie auch jeden Radiuswert einstellen.
Halt nur über den mühseligen Umweg des löschens der Breite.

------------------
tausend und einen Gruß
Tom
-------------------------------------------
Wer von sich behauptet keine Fehler zu machen, hat mit dieser Behauptung bereits einen ganz großen Fehler gemacht ;-)

Aaaah jetzt hab ich`s.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

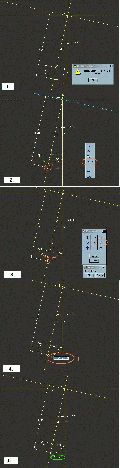

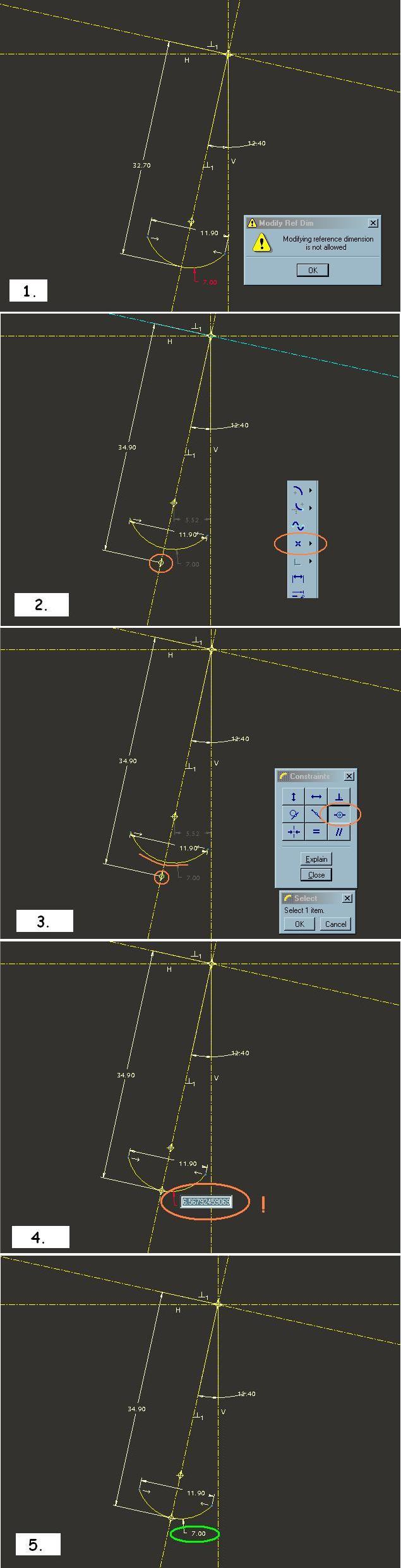

Bild 1: Bei WF2 tritt das gleiche Phänomen auf. Da ich aber auch so eine oder eine ähnliche Skizze brauche, fand ich nach experimentieren die hier beschriebene Lösung.
Bild 2: Das Abstandsmaß löschen. Einen Punkt auf die Mittellinie setzen und dessen Abstand bemaßen
Bild 3: Ggf. die Platzierungsbedingung des Punkts auf der Mittellinie #stark setzen. Eine zusätzliche Bedingung erzeugen: Punkt auf Bogen.
Bild 4: Das Punktabstandmaß auf den gewünschten Wert ändern. Jetzt kann auch der Radius (ggf. Durchmesser) ganz normal geändert werden.
Bild 5: Fertig. Alle Maße können geändert werden.

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

[Diese Nachricht wurde von maschinenbauheit am 21. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Maaahlzeit.
Habe gerade mal Deine Vorgehensweise getestet.
Funktioniert auch bei mir.
Verstehe zwar nicht die Logik, die dahinter steht, aber ist mir so kurz vorm WE auch egal ;-)

Für diesen Workaround schon mal 10Ü`s.
Aber nicht alles auf einmal versaufen.

Wünsche allen ein schönes WE.

------------------
tausend und einen Gruß
Tom
-------------------------------------------
Wer von sich behauptet keine Fehler zu machen, hat mit dieser Behauptung bereits einen ganz großen Fehler gemacht ;-)

Aaaah jetzt hab ich`s.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

pdf.jpg proengeneer.jpg

Hallo Tom,

habe gerade deinen Beitrag gesehen und nach kurzem überlegen, dein Problem gefunden.
Und zwar hast du eine Bedingung, (Linie oder zwei Eckpunkte horizontal bzw. vertikal anordnen) irgendwo nach oben hin, was ich nicht sehen kann, festgelegt.

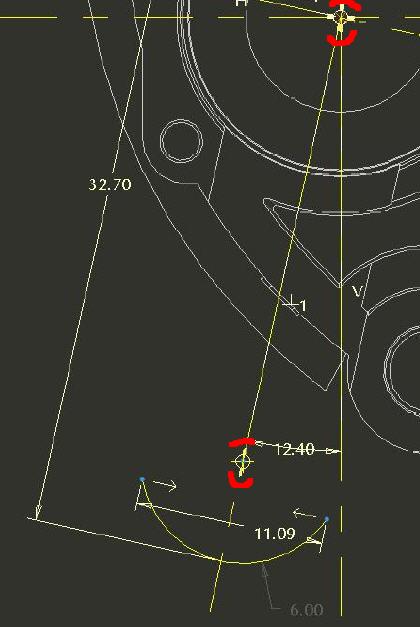

Siehe Bild 1 (deine stark vergrößerte PDF- Datei)
Diese musst du nur einfach löschen.
Siehe mein Bild und schon lüpt et.

Greez

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

pdf.jpg Beispiel.jpg

Hallo Tom,

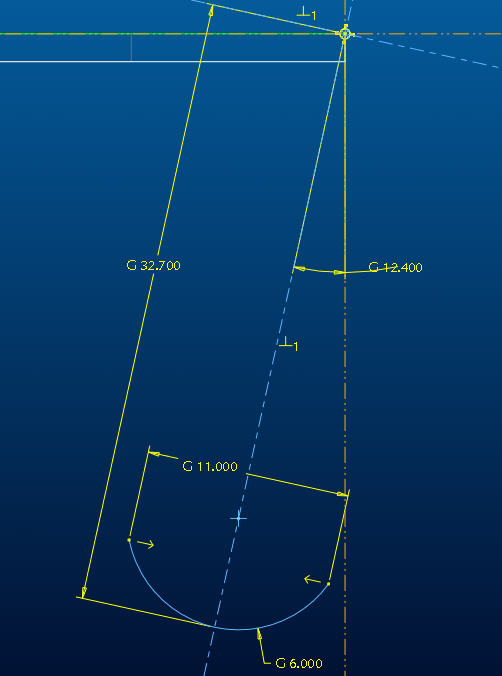

sorry, hier nochmals die Korrektur bzgl. meiner Darstellung.
Habe aus versehen die jpg- Datei für das Problem vom scooter (Kette kopieren ohne skalieren) missbraucht, sprich mit dem gleichen Namen umbenannt.
Von daher reiche ich dir die Bilder nochmals nach.
Außerdem konnte ich jetzt beim zweiten Blick sehen, dass du die Bedingung doch nach oben hin (Kreismittelpunkt) gesetzt hast.
Wie gesagt, einfach canceln und schon meckert Pro-E nicht mehr, da alle Bemaßungen dann logisch aufgebaut sind.

Greez

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Bedingung hat mit nach oben gar nix zu tun, ist einfach nur Kreismittelpunkt auf Mittellinie. Die gelöscht und gut ist, sogar einfacher als mit meinem Punkt.

Ü4U

Theorie:
Mit Bedingung scheint das Kreissegment exakt wie skizziert "festgeklebt" zu sein, also nur noch verschiebbar aber nicht mehr im Radius änderbar, daher das Radiusmaß nur noch Referenz
Ohne Bedingung fehlt eben der ProE-Kleber und der Radius wird zur Eindeutigkeit dringend gebraucht.

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
