Autor Thema:  Teil-Lochkreise in der Zeichnung (617 mal gelesen)
Master of Desaster
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Master of Desaster an!   Senden Sie eine Private Message an Master of Desaster  Schreiben Sie einen Gästebucheintrag für Master of Desaster

Beiträge: 118
Registriert: 27.03.2008

Creo 2.0 M20
PDM-Link 10.0 M30
Windows 7 professional
Intel Core i7 2,93GHz
NVIDIA Quadro FX 580
Creo Simulate

erstellt am: 15. Apr. 2008 17:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Gemeinde,

nachdem ich hier schon viel zu Lochkreisen gefunden habe, aber meine spezielle Frage noch nicht behandelt worden zu sein scheint:

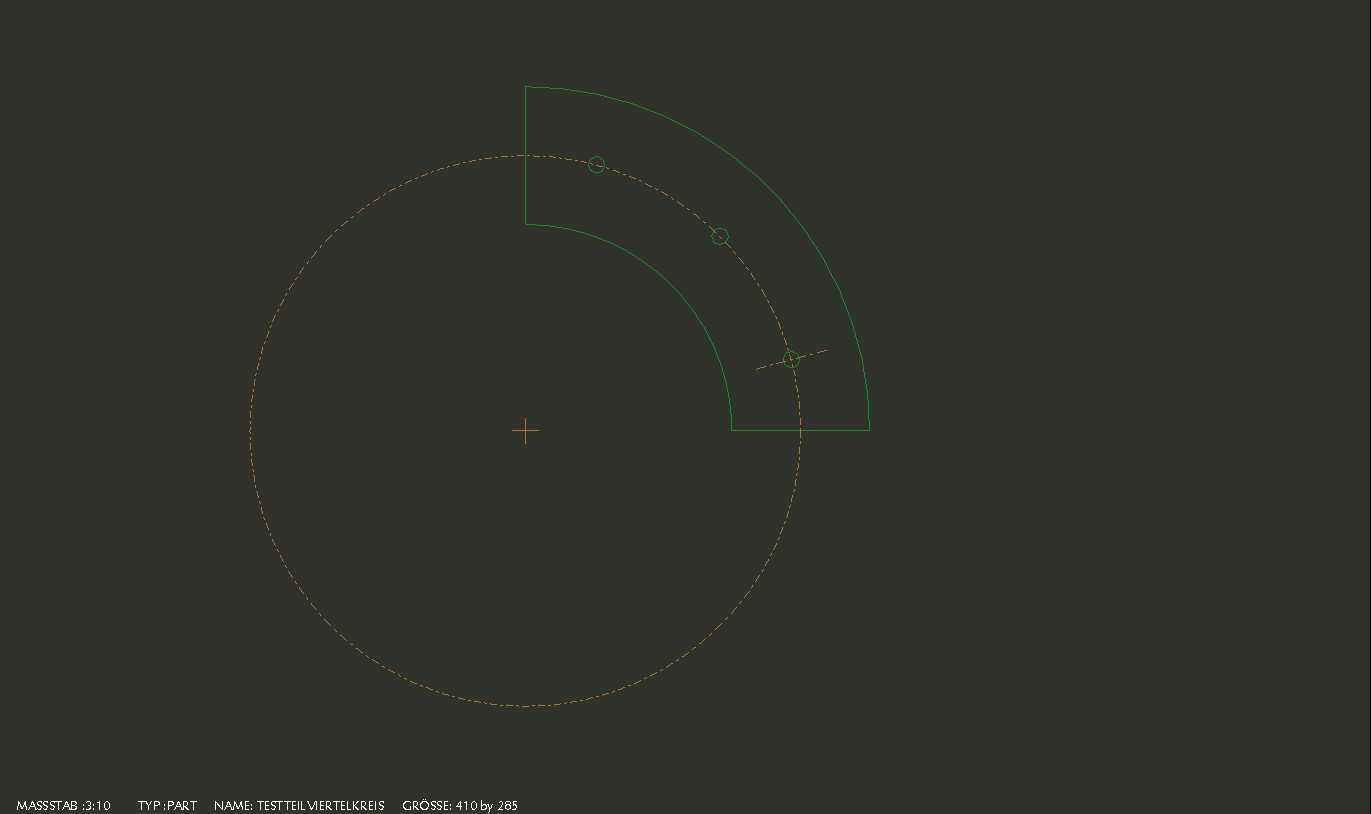

Kann man Prö irgendwie dazu bringen, nicht den ganzen Lochkreis zu zeigen, sondern z. B. nur ein Viertel (siehe Bild)?

Die Sache mit der 2-D-Linie in der .drw oder im Part finde ich etwas unbefriedigend

Danke und Gruß
RaMü

- kaum macht man's richtig - schon geht's -

[Diese Nachricht wurde von Master of Desaster am 15. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

D_A
Mitglied
Staatl. gepr. Techniker


Sehen Sie sich das Profil von D_A an!   Senden Sie eine Private Message an D_A  Schreiben Sie einen Gästebucheintrag für D_A

Beiträge: 128
Registriert: 25.07.2006

Windows XP
XEON CPU
3,39 GHz
2 GB RAM<P>CAD / PDM / ERP:
Pro/Engineer Wildfire 4.0
Wochenversion M191
ProFile V8.3
InforCom

erstellt am: 15. Apr. 2008 17:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Master of Desaster 10 Unities + Antwort hilfreich

Doch...das wurde sicher schon behandelt, da ich vor geraumer Zeit dazu bereits einen Thread eröffnet hatte

http:/ww3.cad.de/foren/ubb/Forum12/HTML/011846.shtml/
ich wunder mich nur, warum sich das Bild in der Seite nicht mehr öffnen lässt??
Grüße,
Danny

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Master of Desaster
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Master of Desaster an!   Senden Sie eine Private Message an Master of Desaster  Schreiben Sie einen Gästebucheintrag für Master of Desaster

Beiträge: 118
Registriert: 27.03.2008

Creo 2.0 M20
PDM-Link 10.0 M30
Windows 7 professional
Intel Core i7 2,93GHz
NVIDIA Quadro FX 580
Creo Simulate

erstellt am: 16. Apr. 2008 08:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke Danny,

das klappt! Zwar immer noch nicht das, was ich von einem CAD-System erwarte, aber damit kann ich arbeiten.

Dafür gibt's Punkte!

------------------
Gruß
RaMü

- kaum macht man's richtig - schon geht's -

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

INNEO Solutions
Moderator





Sehen Sie sich das Profil von INNEO Solutions an!   Senden Sie eine Private Message an INNEO Solutions  Schreiben Sie einen Gästebucheintrag für INNEO Solutions

Beiträge: 2738
Registriert: 04.06.2003

StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit

erstellt am: 16. Apr. 2008 08:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Master of Desaster 10 Unities + Antwort hilfreich

Es gäbe noch einen Workaround:

Du erzeugst im Teil einfach eine Kurve (Skizze) für den Teilkreis.
Über die Egenschaften weist Du der Kurve dann den Linienstil für die Mittellinie zu.
In der Zeichnung blendest Du die Kurve über die Folien in den Ansichten aus, wo sie nicht dargestellt werden soll.

Gruß
Meike

------------------
