Thema: Teilkreisdarstellung (2835 mal gelesen)
|
inazuma
Mitglied
Dipl. Ing. Physik
   Beiträge: 254
Registriert: 16.06.2004 Creo Elements/M 100, Dell Precision T5500, Windows 7 Prof. 64-bit, Xeon E5500 Quad Core 2,27 GHz, 6 GB RAM, NVIDIA Quadro FX 1800 768MB, STOOLS 2010,kein Wartungsvertrag
|
erstellt am: 02. Jun. 2005 11:32  <-- editieren / zitieren -->   Unities abgeben:

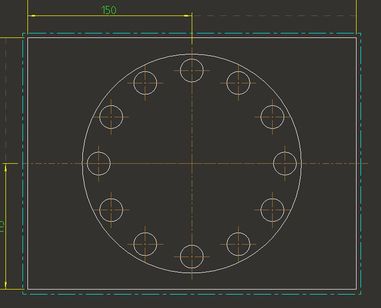

Hi zusammen ! Nach welchen Kriterien stellt ProE die Teilkreise von auf "Durchmesser-Basis" erzeugten und gemusterten Bohrungen in der Zeichnung dar ?
Es sieht so aus, als wenn es auf Zufall beruht ! Teilweise so - teilweise anders (mit "Fadenkreuz"). Es nervt fürchterlich, wenn die Teilkreise für die Bemaßung fehlen und auch nicht (über "Zeigen" - Achsen) angezeigt werden können. Bitte Fragen nicht mit Gegenfragen beantworten, was nicht heißen soll, daß keine Fragen zur Frage gestellt werden dürfen ;-) Gruß Jörg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 4005
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 06. Jun. 2005 10:10 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
Hallo Jörg! Folgende Einstellungen in der Zeichnungs.dtl beinflussen das Verhalten der Achsen: radial_pattern_axis_circle YES (Achse als Fadenkreuz oder mit Kreis)
axis_interior_clipping NO (bestimmt ob die Achsen des Fadenkreuzes geteilt werden sollen, das heißt bei Einstellung auf YES besteht ein Fadenkreuz aus 4 Segmenten anstatt aus 2)
circle_axis_offset 3 (Abstand in mm, wie weit Achsen überstehen)
Hatte auch schon Fälle, wo (besonders nach dem Umdefinieren des Bohrungsmusters) die Achsen auf der Zeichnung nicht mehr richtig dargestellt wurden.
Gruß
Arni
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kantioler Martin
Mitglied
CAD Admin - Konstrukteur
Beiträge: 773
Registriert: 06.09.2000 Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M060
PDMLink 11.0 M030
IV 2019 i. d. Ausbildung
|
erstellt am: 06. Jun. 2005 11:39 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
|
Tyandriel
Mitglied
Konstrukteur
Beiträge: 30
Registriert: 07.04.2005 WF4 M040
WF2 M251
Win XP Pro 64Bit
|
erstellt am: 24. Jul. 2005 16:52 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
Ich als armer, kleiner Student hab eben mal wieder das selbe Problem. Hab auch schon alle Beiträege dazu gefunden, nur hilft mir das nicht wirklich weiter. Also radial_bla steht auf YES. Weil:
Wir Studenten bekommen immer das Nutzlose beigebracht. Ich hab keine Ahnung, wie man Teilkkreisbohrungen mit "Bemassung " mustert. Probiert hab ichs schon, nur ich komm auf keinen grünen Zweig...
Hilfe? ------------------
pyronasch (naja...) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 4005
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 24. Jul. 2005 18:53 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
|
Tyandriel
Mitglied
Konstrukteur
Beiträge: 30
Registriert: 07.04.2005 WF4 M040
WF2 M251
Win XP Pro 64Bit
|
erstellt am: 25. Jul. 2005 13:12 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
1001 Dank für die schnelle Hilfe! Langsam bin ichs leid, die Arbeit unserer Profs durch stundenlanges Rum-Klick-Probieren zu vervollständigen... Jetzt erst mal ab in CAD- Pool und die Datei öffnen... (Studi- Version). ------------------
pyronasch (naja...) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sven K.
Mitglied
Technologieentwicklung
Beiträge: 107
Registriert: 18.03.2010 Catia V5 R19
Pro/E WF4 M140
Robcad 8.0
Windows XP 64 Prof SP 2
Dell Precision WorkStation M6400
8 GB RAM
Intel Core2 T9600
Grafik: Quadro FX 2700M
|
erstellt am: 04. Jun. 2010 13:49 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
Das alte Thema nochmal rauskram... Servus,
gibts eigentlich einen besonderen Grund, dass Pro/E beim Einzelteil den Teilkreis zeigt, sich aber in der Zeichnungsableitung der Baugruppe aufs bitterste wehrt? Macht doch wenig Sinn. Ein Bemaßungsmuster ist es übrigends. Danke. Gruss Sven Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10696
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 04. Jun. 2010 14:06 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
Zitat:
Original erstellt von Sven K.:
... gibts eigentlich einen besonderen Grund, dass Pro/E beim Einzelteil den Teilkreis zeigt, sich aber in der Zeichnungsableitung der Baugruppe aufs bitterste wehrt? ...
Es gibt keinen, weil es diesen Teilkreis wunderbar zeigt. Gerade in der WF4 M120 mit einem schönen Bohrungsmuster als BG-Materialschnitt ausprobiert und einem Bohrungsmuster im Einzelteil probiert. Von beiden Mustern habe ich die Teilkreise angezeigt bekommen. ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Neu hier?  Verwundert über die Antworten?  Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • Pro/E-Konfig • 7er-Regel • Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kurt68
Mitglied
Dipl.-Ing. (FH) MB
Beiträge: 26
Registriert: 01.05.2010
|
erstellt am: 05. Jun. 2010 10:38 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
Ja, gerade beim Arbeiten mit verschiedenen Pro-E Versionen ist es oft müßig, den Lochkreis eines radialen Musters zu erzeugen. Ich behelfe mich da folgendermaßen: Im Modeliermodus schon den Kreis (Scnittlinie)erzeugen (auf dem das Bohrbild liegt), diese Kreisline dann (über Eigenschaften ändern) in eine Strich-Punktlinie ändern - fertig. Im Zeichnungsmodus ist dann die Lochkreislinie gut sichtbar. Wenn alles nicht hilft, versuchs mal damit. Viel Erfolg und Tschüsss Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sven K.
Mitglied
Technologieentwicklung
Beiträge: 107
Registriert: 18.03.2010 Catia V5 R19
Pro/E WF4 M140
Robcad 8.0
Windows XP 64 Prof SP 2
Dell Precision WorkStation M6400
8 GB RAM
Intel Core2 T9600
Grafik: Quadro FX 2700M
|
erstellt am: 10. Jun. 2010 10:43 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
Pro/E scheint ab und an sehr launisch zu sein. Die Baugruppenansicht ein paarmal neu erstellt und der Teilkreis taucht auf.  Nicht wirklich nachvollziehbar, aber wir geben uns damit zufrieden  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 10. Jun. 2010 11:23 <-- editieren / zitieren --> Unities abgeben: Nur für inazuma
Zitat:
Original erstellt von Sven K.:
Pro/E scheint ab und an sehr launisch zu sein. Die Baugruppenansicht ein paarmal neu erstellt und der Teilkreis taucht auf. Nicht wirklich nachvollziehbar, aber wir geben uns damit zufrieden
Doch, das ist IMHO nachvollziehbar: In alten Zeichnungen bzw. alten Ansichten darf der Lochkreis nicht automatisch erscheinen Beim Neuerzeugen einer Ansicht erscheint der Teilkreis http://ww3.cad.de/foren/ubb/Forum12/HTML/008510-2.shtml#000010 und nachfolgende ------------------
Servus
Alois Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
