Hall Alle zusammen,

ich möchte ein Trapezgewinde modellieren, aber weiß leider nicht, wie ich das anstellen soll. Hab schon ein paar Sachen versucht, bin aber gescheitert. Ich hab hier eine Wf2 Studentenversion. Ich hab auch schon im  Forum gesucht und bin da ab und zu auf #Materialschnitt#spezial#Spirale ziehen... gestoßen. Nur find ich das in der WF2 nicht. Das Gewinde muß modelliert sein, weil mein Prof das so dargestellt haben will. Ich hab das Teil auch soweit fertig, nur eben das Trapezgewinde fehlt noch. Das Gewinde ist von einem Spannbacken eines Bohrfutters, damit ihr Euch das ein wenig vorstellen könnt.
Kann mir vielleicht einer von Euch nen Tip geben, wie ich das realisieren kann?

Gruß Asterix.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Asterix,

#Einfügen#Spiralförmiges Zug-KE#Körper bzw.
#Einfügen#Spiralförmiges Zug-KE#Schnitt

#Insert#Helical Sweep#Protrusion bzw.
#Insert#Helical Sweep#Cut

Gruß Stefan

------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Soweit war ich auch schon, aber ich bekomm da immer die Meldung, dass die Drehachse/Rotationsachse nicht parallel zum Schnitt bzw. Körper sein darf.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ach noch was  . Kann man das überhaupt mit dem Spirale Tool machen? Ein Gewinde ist doch ne Wendel?! Oder  nicht? Bin für jeden Tip dankbar.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Asterix,

ich vermute dass Du im ersten Sketch den Querschniit Deines Gewindes zeichnest, daher die evtl. Fehlermeldung.

Erster Sketch definiert die Wicklungsrichtung und Länge des Gewindes, d.h. bei einer zylinderförmigen Gewindestange einfach eine gerade Linie parralel zur Rotationsachse, bei einem Kegel eine gerade Linie mit entsprechendem Winkel schräg zur Rotationsachse, aber diese nicht schneidend.
Anschließend den Steigungwert (Pitch) eingeben.
Zweiter Sketch definiert den Gewindequerschnitt, also bei Dir das Trapez.

Gruß Stefan

------------------
Pro/bleme sind endlich in der Unendlichkeit der Hoffnung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey, JA! Das war mein Fehler! Besten Dank !!!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo
Beim Spirale ziehen auf #senkrecht zu Leitkurve stellen (Tip von Armin aus folgendem Beitrag)

oder hier mal nachsehen:
http://ww3.cad.de/foren/ubb/Forum12/HTML/002498.shtml#000000

Gruß
Olaf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo
habe anhand dieses Threads heute versucht ein Trapezgewinde in eine Gewindebuchse zu setzen und mich Schritt für Schritt hier entlanggehangelt.
Leider funktioniert das überhaupt nicht so wie es sollte
könnte mir da jemand bitte eine ausführlichere Erklärung geben
ich benutze WF 3.0 student version

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von Tobsta:
... Leider funktioniert das überhaupt nicht so wie es sollte
könnte mir da jemand bitte eine ausführlichere Erklärung geben ...

---

Hallo und herzlich Willkommen hier im WBF

bevor man hier auf dich losgeht, solltest du vielleicht schnell noch für ein paar Informationen sorgen. Die Informationen zur verwendeten Version gehören in die System-Info und es wäre auch nicht verkehrt, wenn dort noch ein paar Angaben zur Hardware zu finden wären. (Ich befürchte nämlich bei den nächsten Fragen spielt die auch mal eine Rolle.)
Nun mal zu deiner Frage nach der ausführlichen Erklärung: Die hier gemachten Erklärungen sind eigentlich ausführlich, zumindest für jemanden, der eine Einweisung in das Programm bekommen hat (die länger als eine Stunde ging   ). Da du Student bist und sicher nicht aus purem Spaß dich mit Pro/E beschäftigst, hast du sicher eine Einweisung bekommen, die den Anforderungen genügen dürfte. Sollten andere User mehr Zeit und Lust haben, hier eine Bedienungsanleitung rein zu schreiben, dann können sie es gern tun.
Falls du uns jedoch verrätst, an welcher Stelle du nicht weiterkommst oder welche Fehlermeldungen angezeigt werden, dann wirst du sicher eher Hilfe bekommen.

PS: Gibt es einen besonderen Grund, warum du das Gewinde modellieren möchtet? Das ist für die Zeichnungserstellung nicht notwendig (eher sogar hinderlich).

------------------
Gruß
Udo                Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?      Verwundert über die Antworten?     Dann schnell nachfolgende Link durchlesen.
� Richtig Fragen � Nettiquette � Suchfunktion � System-Info � 7er-Regel � Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke erstmal für die Antwort
Ja ich bin Student und ja ich habe eine einigermaßen gute Einweisung erhalten.

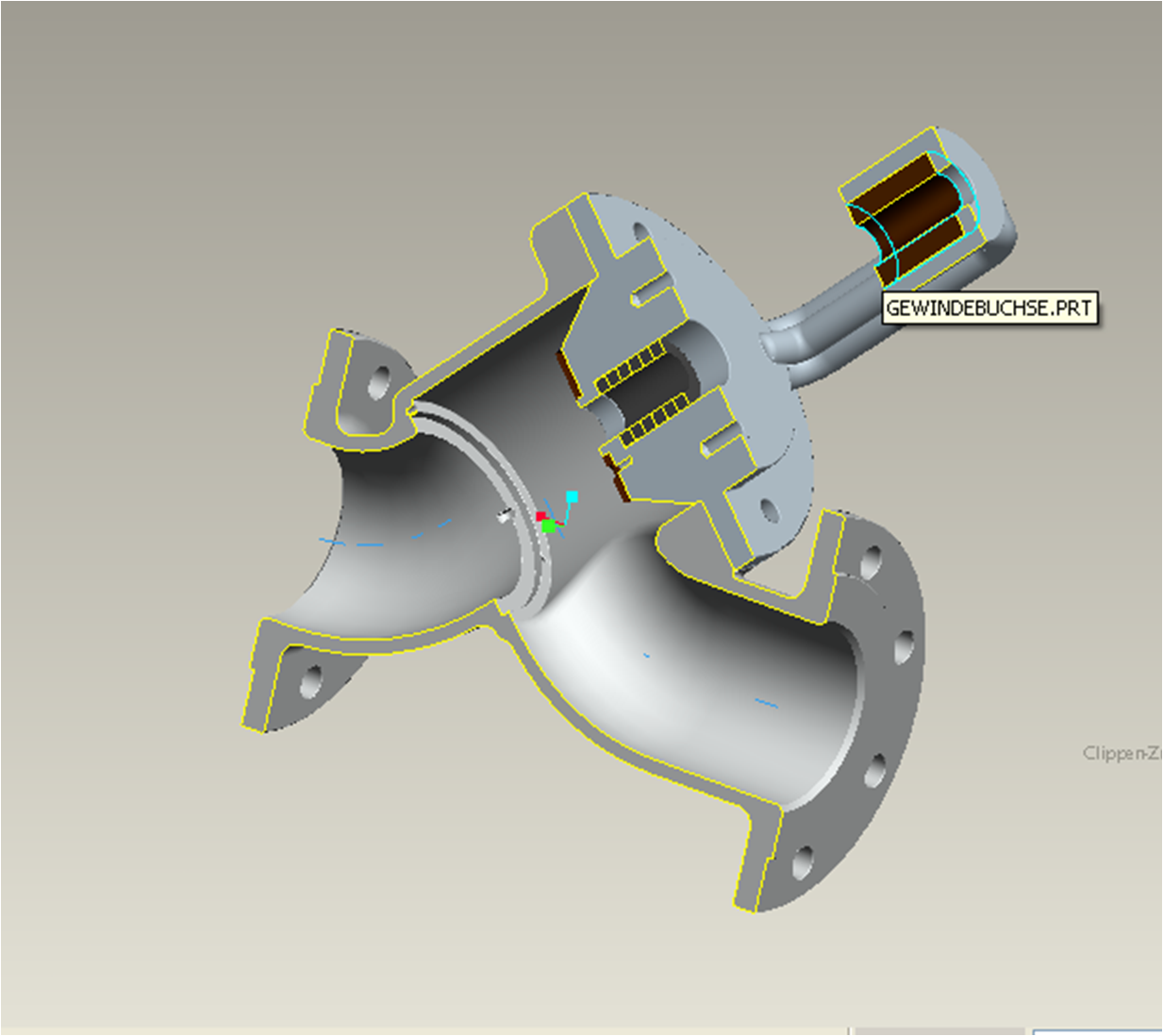

Das Gewinde bräuchte ich schon da in der im Bild dargestellten Gewindebuchse oben rechts eine Spindel laufen soll, und da sollte dann schon auch ein Gewinde da sein.
Mit den Anweisungen komme ich nicht wirklich weiter, sonst hätte ich nicht das Problem.
MfG
Tobias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wo ist jetzt exakt das Problem?
Du hast die Gewindebuchse, in der innen das Trapezgewinde mit einem Materialschnitt erzeugt wird.
#Einfügen #Spiralförmigen ZugKE# Schnitt
#Attribute#Konstante Steigung #Durch Achse
#Skizze des Zugprofils entweder Kerndurchmesser oder Außen-Duchmesser Achse ist gleich Achse deiner Buchse
#Steigung Dein Wert
#Skizze des Schnittes Trapezförmig (Höhe der Skizze kleiner Steigung)

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Tobsta:
... Das Gewinde bräuchte ich schon da in der im Bild dargestellten Gewindebuchse oben rechts eine Spindel laufen soll, und da sollte dann schon auch ein Gewinde da sein. ...

---

So, eine Click-Click-Anleitung ist nun auch noch mal da. Jetzt aber schnell mal nachvollzogen und Erfolg gemeldet.
Allerdings hätte ich trotzdem noch mal meine Frage beantwortet. Müsst ihr laut Aufgabenstellung das Gewinde ausmodellieren? Auch wenn die Spindel ein Gewinde hat (was man natürlich voraussetzen kann), braucht man es nicht ausmodellieren. Eine normgerechte Darstellung in der Zeichnung ist (nur) ohne die Gewindegänge möglich.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ventil_1.JPG Ventil_2.JPG

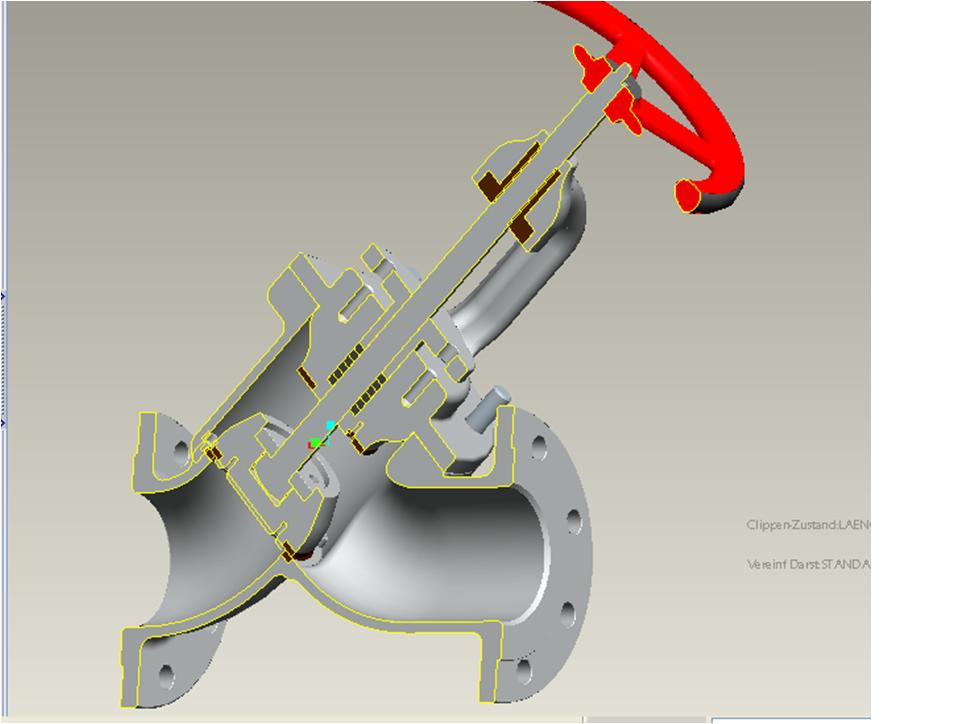

So ich habs jetzt ein paar mal probiert und bekomme trotz der spitzen Anleitung dieses Gewinde nicht hin.

Zu deiner Frage Udo
Die Aufgabenstellung ist relativ überschaubar gehalten:
Aufgabe: Konstruktion einer Absperrvorrichtung zum Einbau in eine Rohrleitung für nichtgiftige Flüssigkeiten.

Wir haben Nenndurchmesser und Nenndruck vorgegeben und soll dann mit meinen berechneten Werten eine ansehnliche grafische Lösung ausarbeiten, da hab ich einfach gedacht ich modelliere das Gewinde gleich mit, aber ich krieg das eh nicht hin, also lass ich es jetzt.
Ich denke das Ergebnis kann sich auch so sehen lassen.

Danke für die Hilfe!
Gruß Tobias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmm, schaut fast gut aus, aber: wie bekommt man die Ventilspindel ins Gehäuse? Der Knubbel für den Teller ist zu groß für den Durchlaß bei der Dichtungspackung und bei der Glocke. Und das Gewinde ist üblicherweise auch größer ausgeführt als der übrige Schaftdurchmesser - aus den gleichen Gründen.
