Thema: Mustererstellung (1576 mal gelesen)
|
Schwarzl Philipp
Mitglied
   Beiträge: 141
Registriert: 03.09.2001 HW: HP XU700 P4 1.4Ghz 20GB 1GB FireGL2 21"
SW:ProE2001/2003060 WIN2K
|
erstellt am: 27. Jan. 2003 11:14  <-- editieren / zitieren -->   Unities abgeben:

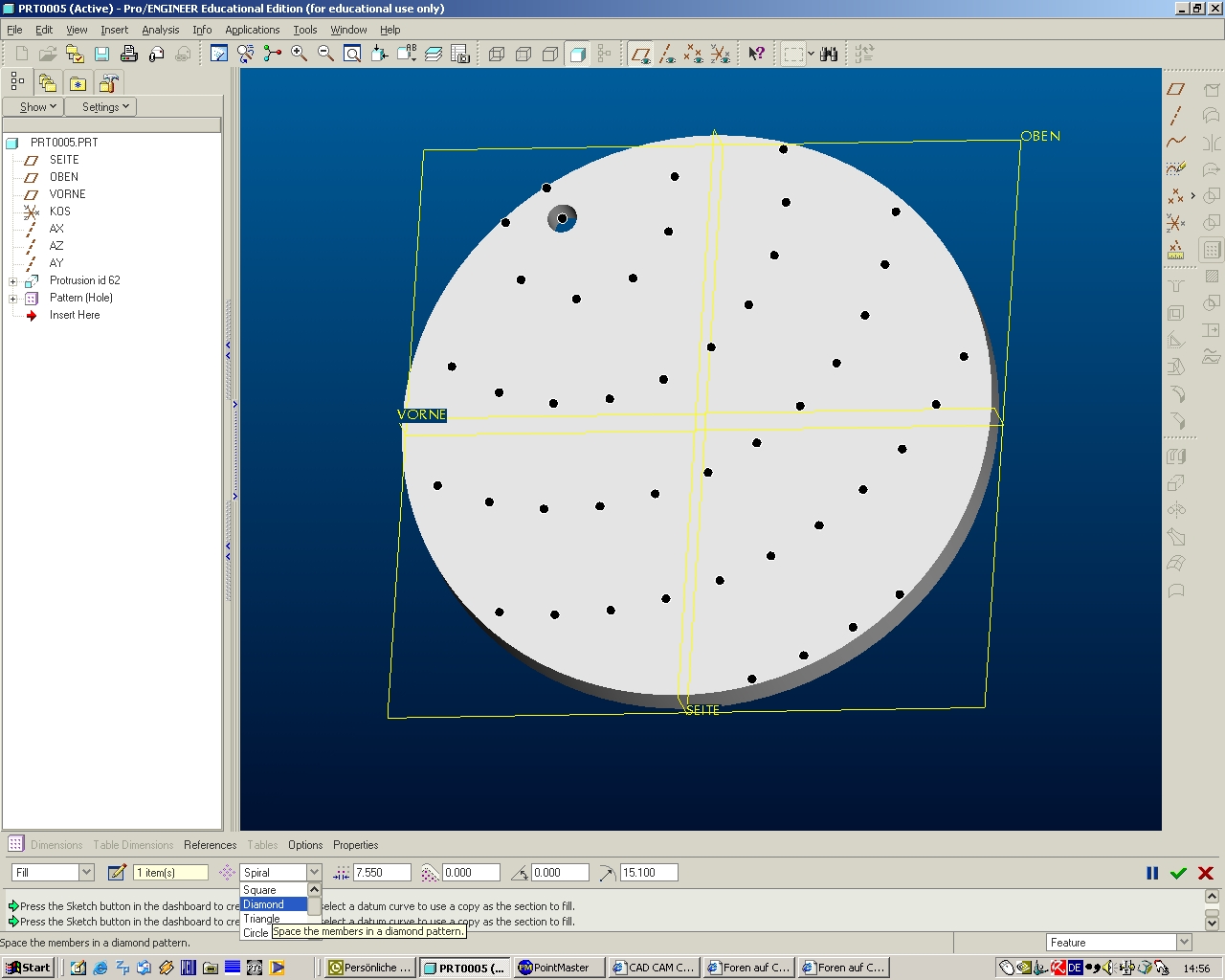

Hallo Gibt es eine Möglichkeit mittels eines Musters ein Bohrbild auf einer Scheibe zu erstellen welches eine bestimmte Bohrungsanzahl und einen deffinierten Abstand zwischen den Bohrungen hat. (Lochbild für eine Lochscheibe,Wärmetauscher) Bin für alle Einfälle offen.  mfg Philipp
------------------
--------------------------------------------------
Wenn eine Gerade als Ergebnis verlangt wird, messe nur zweimal.
-------------------------------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
can22januar
Mitglied
Dipl. Ing
Beiträge: 47
Registriert: 03.06.2002
|
erstellt am: 27. Jan. 2003 15:05 <-- editieren / zitieren --> Unities abgeben: Nur für Schwarzl Philipp
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 27. Jan. 2003 15:14 <-- editieren / zitieren --> Unities abgeben: Nur für Schwarzl Philipp
|
Vorster30
Mitglied
Student
Beiträge: 16
Registriert: 18.05.2009 WF3,WF4
Intel Duo Core2; WinVista
|
erstellt am: 03. Sep. 2009 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für Schwarzl Philipp
Hallo Zusammen, habe gesehen das ihr ähnliche Teile verwendet, die in meinem Problem enthalten sind.
Wollte wissen ob ich von der Bohrscheibe eine Zeichnung erstellen kann, wo nur die Löcher und der Außenkreis abgebildet werden.
Die dicke soll nicht einfließen. Bei uns im 2D heißt es Lochbild!
Kann man eine solche Zeichnung von dieser Scheibe erzeugen? Mfg
Sebastian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frau-PROE
Ehrenmitglied V.I.P. h.c.
Trän-Närrin
Beiträge: 2785
Registriert: 01.07.2009 Privat:
DELL Vostro 1710
WinXP-Pro
Wildfire4 M020 SE
CoCreate PE 2.0
Dienstlich:
NIX
Arbeitslos und Spaß dabei!
|
erstellt am: 03. Sep. 2009 18:28 <-- editieren / zitieren --> Unities abgeben: Nur für Schwarzl Philipp
Hallo Sebastian, natürlich kannst Du auch 2D Zeichnungen erstellen.
Öffne vorher Dein 3D-Modell und erstelle davon anschließend mit:
->Datei, ->Neu, ->Typ="Zeichnung", eine 2D-Zeichnungsableitung. Hier kannst Du beliebige Ansichten in verschiedenen Ansichtsmodi erzeugen.
z.B. Draufsicht, Mod.="Sichtbare Kanten". Viel Erfolg, Nina Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
