Hallo zusammen

Wieder einmal ein Zeichnungsproblem....
Auf meiner Zeichnung habe ich eine Ansicht als Schnittansicht definiert. Mein Problem ist aber das ich Teile, die komplett oberhalb der Schnittebene liegen, darstellen will.

Kennt jemand eine Lösung um diese Teile darzustellen?

------------------
take it easy.....
freece

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ehlers
Mitglied
Ingenieur

Senden Sie eine Private Message an ehlers

Schreiben Sie einen Gästebucheintrag für ehlers

Beiträge: 1432
Registriert: 05.11.2001

Pro/E 14-2001 WF1-5

erstellt am: 09. Dez. 2002 15:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für freece

Versuch es mal mit Arbeitszonen. Eventuell müssen Teile die die Ebene schneiden manuell abgewählt werden.

------------------
Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beere
Mitglied
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Beere

Schreiben Sie einen Gästebucheintrag für Beere

Beiträge: 1437
Registriert: 31.07.2001

erstellt am: 09. Dez. 2002 17:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für freece

Hi freece

Ich denke ich hatte Dein Problem auch mal..und habe es auch noch immer http://ww3.cad.de/foren/ubb/Forum12/HTML/002220.shtml

Den Ansatz von Ehlers werde ich gleich mal antesten..schaun wir mal..

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beere
Mitglied
Dipl.-Ing. Maschinenbau

Beiträge: 1437
Registriert: 31.07.2001

erstellt am: 09. Dez. 2002 18:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für freece

Nun hab ich mal geschaut.....

IMHO In my humble opinion = Meiner bescheidenen Meinung nach kann ich Zonen und Arbeitsräume prima in vereinfachten Darstellungen anwenden. In Querschnitt wirken sie sich aber nicht aus oder sehe ich da was nicht...Hab ich gar irgendetwas so garnicht verstanden ! !

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ehlers
Mitglied
Ingenieur

Beiträge: 1432
Registriert: 05.11.2001

Pro/E 14-2001 WF1-5

erstellt am: 10. Dez. 2002 12:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für freece

Meine Antwort bezieht sich auf die Frage von Freece.
Beere, Du willst doch noch einen Schritt weiter. Hier wäre höchstens eine Steigerung der Aufrufzeiten zu erzielen.

------------------
Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

freece
Mitglied
Maschinenbautechniker

Beiträge: 98
Registriert: 09.10.2002

erstellt am: 10. Dez. 2002 13:55

<-- editieren / zitieren -->

Unities abgeben:


hallo zusammen

Danke für eure Unterstützung.
vielleicht kann ich das ganze noch genauer erklären?

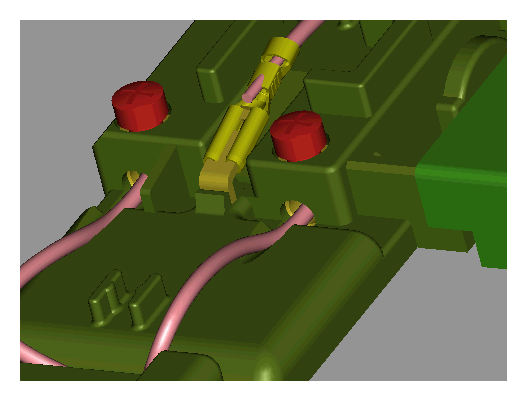

Auf der beigelegten Abbildung ist die Schnittfläche (grau) zu sehen. Das ganze ist eine vereinfachte Darstellung. Ich möchte nun die Schrauben (rot), die über der Schnittfläche liegen (die Schrauben berühren die Schnittebene nicht), in der Zeichnung darstellen.

------------------
take it easy.....
freece

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
