Thema: Abwicklung mit Konturrolle (3279 mal gelesen)
|
Dreamcad
Mitglied
Maschinenbautechniker
   Beiträge: 73
Registriert: 26.03.2004
|
erstellt am: 10. Mrz. 2010 16:18  <-- editieren / zitieren -->   Unities abgeben:

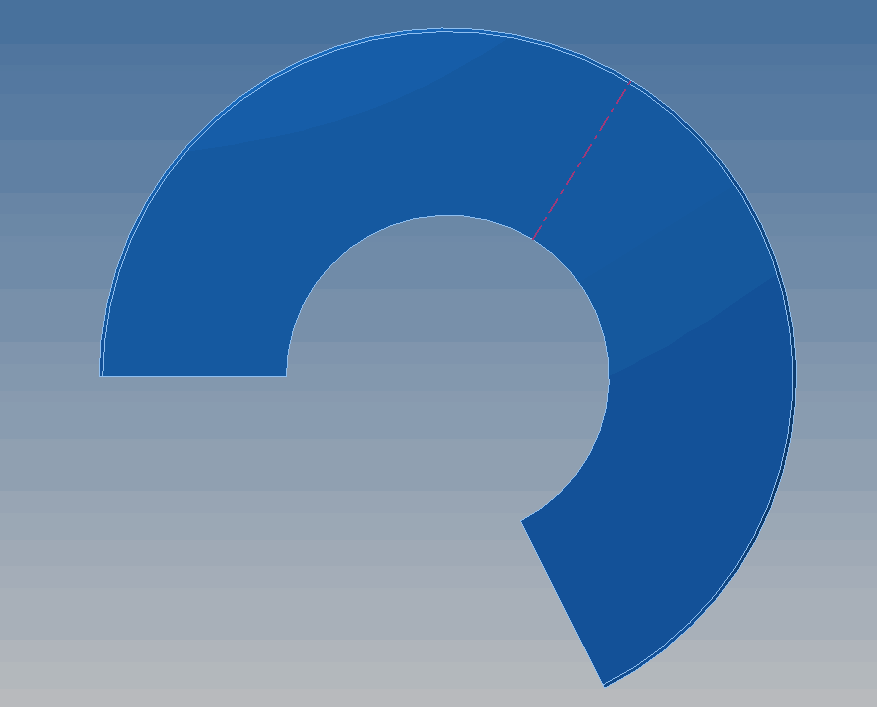

Liebe Inventorgemeinde, habe folgendes Problem. Wenn ich einen Blechkonus (siehe Bild 1) konstruiere, bekomme ich beim Abwickeln meiner Meinung nach ein falsches Ergebnis heraus! (siehe Bild 2). Denke das die Abwicklung ähnlich wie im Bild 3 aussehen müsste. Liebe Grüße.... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dreamcad
Mitglied
Maschinenbautechniker
Beiträge: 73
Registriert: 26.03.2004
|
erstellt am: 10. Mrz. 2010 16:21 <-- editieren / zitieren --> Unities abgeben:
|
Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister
Beiträge: 3616
Registriert: 24.02.2006 Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise
|
erstellt am: 10. Mrz. 2010 17:50 <-- editieren / zitieren --> Unities abgeben: Nur für Dreamcad
Hallo! Mit der Konturrolle lassen sich diverse Konturen komfortabel modellieren. Eine Abwicklung kann aber nicht erstellt werden, da der Grossteil der Modelle nicht abwickelbar ist. Hier habe ich das mit einem Beispiel beschrieben. Einen symmetrischen Kegelstumf erstellst Du am einfachsten als Rotation um 359,99 Grad; ein asymmetrischer Kegelstumpf kann ab IV2010 mit der Funktion "erhabene Lasche" modelliert und abgewickelt werden. EDIT: Ich habe den Rand übersehen, das Modell ist nicht wie ein Kegelstumpf abwickelbar oder über "erhabene Lasche" realisierbar \EDIT Gruss Andreas [Diese Nachricht wurde von Andreas Gawin am 11. Mrz. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister
Beiträge: 3616
Registriert: 24.02.2006
|
erstellt am: 10. Mrz. 2010 17:54 <-- editieren / zitieren --> Unities abgeben: Nur für Dreamcad
|
W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau
Beiträge: 9326
Registriert: 13.10.2000 Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2
|
erstellt am: 10. Mrz. 2010 21:27 <-- editieren / zitieren --> Unities abgeben: Nur für Dreamcad
Das läßt sich hinmogeln, allerdings braucht man eine separate IPT dafür. Konturlasche mit gleichem Profil erstellen, diese abwickeln, und daraus einen beidseitig verlängerten Blechkegel bauen. [Diese Nachricht wurde von W. Holzwarth am 10. Mrz. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
