Hallo!

Ich hab da eine Welle, auf der ich ein Kreuzgewinde erstellen möchte.
mit der DIVAScherzhafte Bezeichnung für Inventor IV 2008 hab ich das hinbekommen bei 2009 kann ich die Spiralflächen noch erzeugen, beim
entfernen der Nut durch Aufdicken der gespiegelten Spiralfläche kommt dann aber eine Fehlermeldung das sich Kanten/Flächen schneiden.

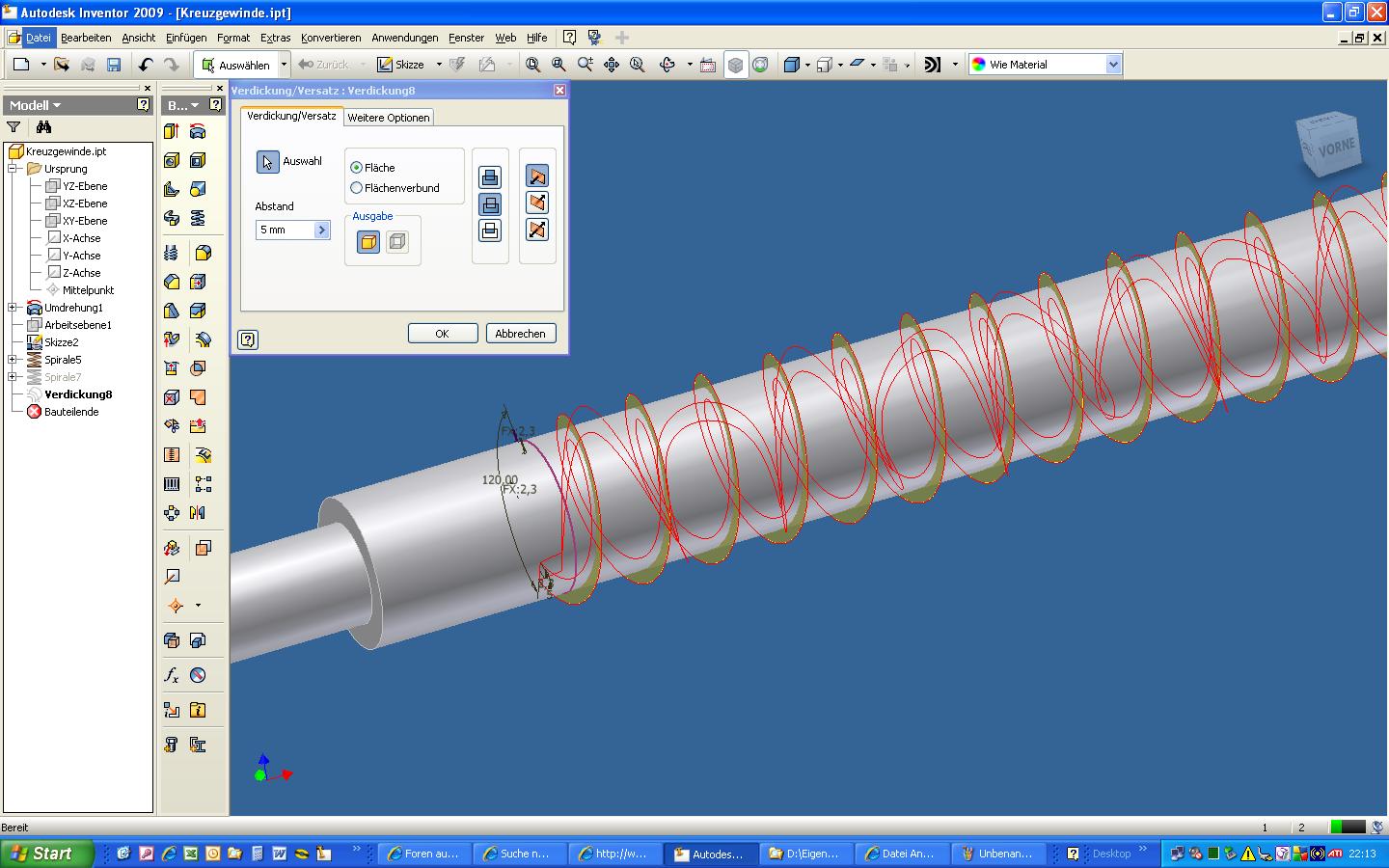

Die Vorschau beim Aufdicken sieht auch schon so komisch aus (siehe Bild), als ob da noch eine gespiegelte Sirale vorhanden wäre.
Mache ich da was falsch?
PS: Beispiel mit DIVAScherzhafte Bezeichnung für Inventor IV 2009

Vielen dank,
Bert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bert007
Mitglied
Maschinenbauer


Sehen Sie sich das Profil von bert007 an!   Senden Sie eine Private Message an bert007  Schreiben Sie einen Gästebucheintrag für bert007

Beiträge: 586
Registriert: 29.06.2004

AIS 2017 Ultimate

erstellt am: 21. Jun. 2008 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo!

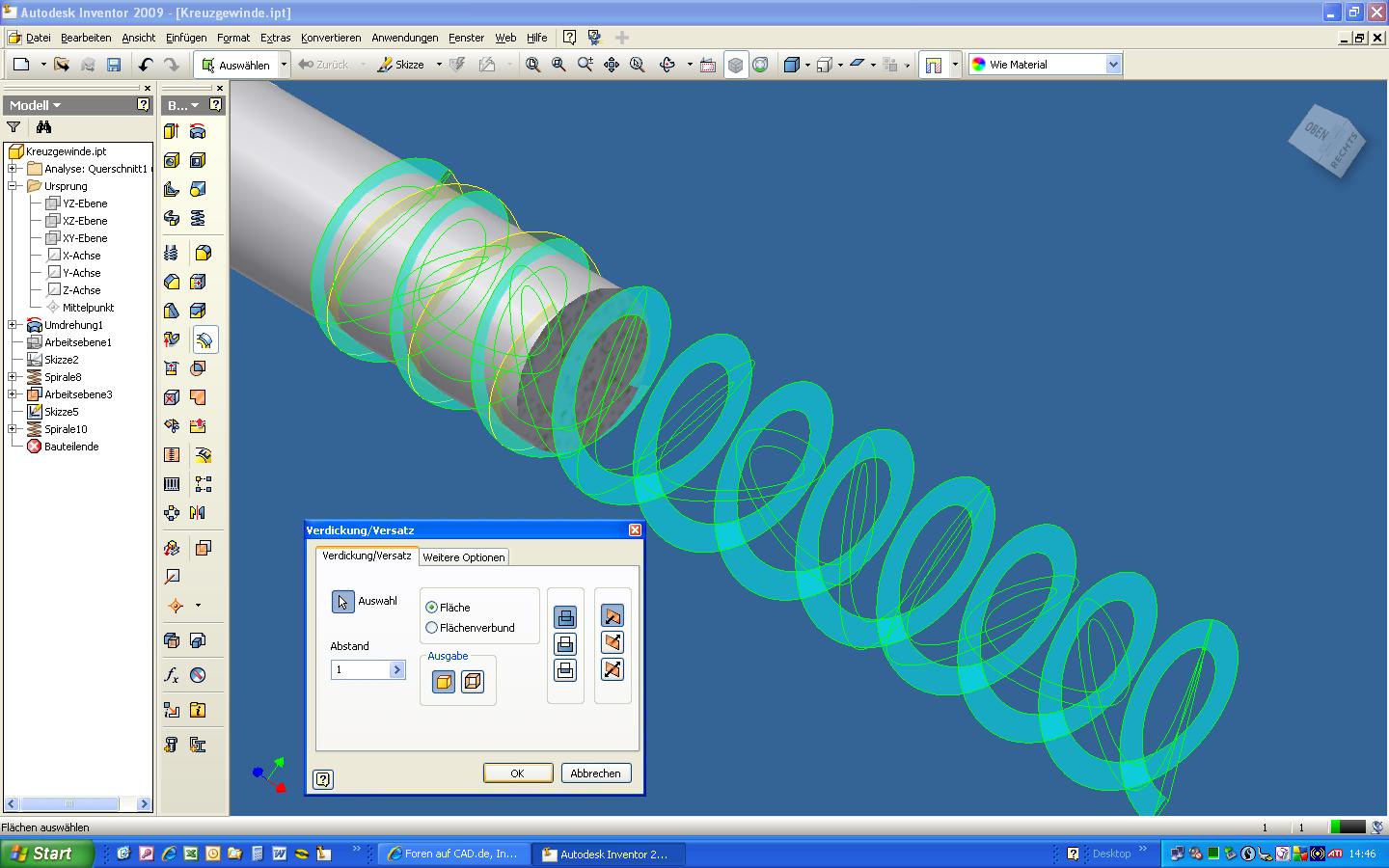

Diese Voransicht ist doch nicht in Ordnung.
Die erste Spiralverdickung wird zwar dann richtig erstellt,
bei der gespiegelten gibts dann aber diese Fehlermeldung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13007
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 21. Jun. 2008 17:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bert007 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von bert007:
... Diese Voransicht ist doch nicht in Ordnung. ... bei der gespiegelten gibts dann aber diese Fehlermeldung.

Die Voransicht ist in der Tat nicht in Ordnung. Das betrifft aber auch die erste Verdickung. Wenn man die erste unterdrückt, geht auch die zweite. Ich gehe davon aus, dass die Voransicht hier keine weiteren Auswirkungen hat.

Die beiden Wendelnuten treffen sich aber recht ungünstig und auch der Nutengrund ist bei dieser Vorgehensweise nicht sauber.

Sind denn die Parameter der beiden Wendel wirklich so gewollt? Die Enden werden so nicht aufeinander treffen. Warum sind teilweise natürliche und dann wieder flache Enden eingestellt?

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bert007
Mitglied
Maschinenbauer


Sehen Sie sich das Profil von bert007 an!   Senden Sie eine Private Message an bert007  Schreiben Sie einen Gästebucheintrag für bert007

Beiträge: 586
Registriert: 29.06.2004

AIS 2017 Ultimate

erstellt am: 21. Jun. 2008 18:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Leitspindel.pdf


Spindel-2.zip


Danke für die Antwort!

Ich wollte eigentlich nur das Prinzip einer Kreuzwendelnut wider probieren.
Dabei habe ich nicht an die Fertigbarkeit dieser Spindel gedacht.
Aber ich hab es schon mit gleichen Enden und Anfang probiert, klappt jedoch auch nicht.
Bei der jetzt angehängten Spindel, die ursprünglich mit DIVAScherzhafte Bezeichnung für Inventor IV 2008 erstellt wurde funktionierts ja auch?
Wieso meinst du, daß der Nutgrund nicht sauber ist.
Bei der Fertigung so einer Spindel geht man glaube ich so vor, daß sich die Welle dreht, wärend ein Fräser mit Axialvorschub die Nut fräst.
Da müssen die Flanken rechtwinkelig zur Mantelfläche sein und der Nutgrund  rechtwinkelig zu den Flanken.
Das ist doch hier der Fall,oder

PS: Ich hab jezt auch die Vorlage meiner Bemühungen angehängt,
die ein Forumsmitglied mal reingestellt hat.
Diese wollte ich nachmodelieren.

[Diese Nachricht wurde von bert007 am 21. Jun. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13007
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 21. Jun. 2008 18:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bert007 10 Unities + Antwort hilfreich


080621-Kreuzgewinde-mp-IV2009.zip



Zitat:
Original erstellt von bert007:
... Bei der jetzt angehängten Spindel, die ursprünglich mit DIVA 2008 erstellt wurde funktionierts ja auch? ...

Diese Spindel hat ja auch weniger Umdrehungen in der Nut. Dann geht das auch mit dem anderen Beispiel (siehe Anhang). Das Problem tritt erst ab einer betimmten Anzahl von Windungen auf.

Ich traue der Spiralfunktion nicht, was die Exaktheit der Flächen betrifft. Ich glaube da ist viel auf Performance für Federn getrimmt. Vielleicht geht es besser mit zwei 3D-Skizzen und einem Sweeping oder einer Erhebung, also etwa wie in diesem Beitrag. Das werde ich bei Gelegenheit mal testen.

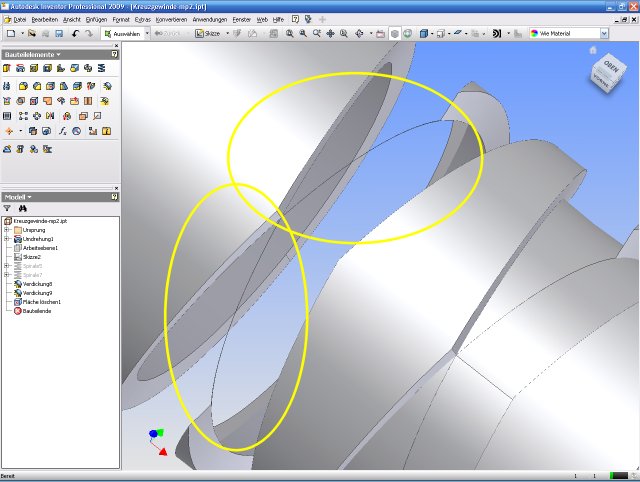

Was mich am Nutengrund stört, sind die zusätzlichen (Stolper-)Kanten, die sehr gut die Ungenauigkeiten aufzeigen. Wenn man die Flächen des Nutengrundes löscht, bleiben dazwischen noch kleine Mini-Flächen übrig.



Das könnte man aber beseitigen, wenn man zunächcht ein Rohr "aufschlitzt" und dann wieder Material hinein extrudiert. Aber das habe ich schon ausprobiert, das löst hier das Problem auch nicht.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 21. Jun. 2008 22:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bert007 10 Unities + Antwort hilfreich

Eigentlich ist bei uns ja Schützenfest, aber das Leben ist manchmal hart. Und deshalb ändere ich gerade ..

Ich hab' ja auch mal so'n Ding gemacht.

Das Problem ist die Umkehrung und der Übergang in den Kreuzungspunkten. Deswegen läuft ein sogenanntes Schiffchen in der tieferen Nut, kombiniert mit einer Rolle in der flachen Nut.

Wenn ich mal wieder Langeweile habe, schau ich mal ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
