Thema: Korrekturwerte bei Blechabwicklung (8225 mal gelesen)
|
Cagiva Mitglied Maschinenbaukonstrukteur
Beiträge: 491 Registriert: 11.06.2001 AIP2008 SP1/3GB --------------- WIN XP Prof. SP2 AMD Athlon 64X2 DualC. 3800+ 1GHz 4GB RAM ---------------- + SPI Blech 2008 + iProperty Collection V2.4
|
erstellt am: 08. Jan. 2003 09:54 <-- editieren / zitieren --> Unities abgeben:
Hallo, Wer weiß welche, bzw. wo IV6 (SP1), die Ausgleichswerte (nicht der K-Faktor!!) für die gestreckte Länge eines Blechs bezieht, wenn man als Abwicklungsmethode in der Blechdefinition "linear" auswählt? Ich habe bei uns in der Blechdefinition die gleichen Werte für den Biegeradius und K-Faktor genommen wie auf unserer Kantbank eingestellt sind (nach DIN 6935). Es kommen aber immer andere Werte im IV raus als auf der CNC Kantbank! Vermutlich passiert dies weil IV mit anderen Korrekturwerten rechnet als die sich laut Formel aus DIN6935 ergeben. Darum die Frage wo nimmt IV die Werte her bei "linear" ausgewählt?
------------------ Danke Mfg Cagiva Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Der Westfale Mitglied FH-Laboringenieur
Beiträge: 196 Registriert: 18.04.2002
|
erstellt am: 09. Jan. 2003 14:06 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Hallo Cagiva, in der IV5.0-Hilfe steht: Zitat: Wenn als Abwicklungsmethode Linear gewählt wird, bestimmt dieser Parameter, wo die Biegungszugabe berechnet wird. Der gültige Bereich reicht von 0 bis 1. Die Biegungszugabe wird mit Hilfe der folgenden Gleichung ermittelt: 2 xPIx (Biegeradius + linearer Versatz x Stärke/2) x (Biegungswinkel/360)
Wenn diese Formel bei allen Winkeln angewendet wird, macht sich IV die Sache wohl zu einfach. Vielleicht kommt daher die Abweichung. Grüße von ------------------ Jürgen L. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mtl3d Ehrenmitglied Konstrukteur
Beiträge: 1544 Registriert: 03.05.2002 Pro/E Wildfire, Mechanica, Acad, Inventor, 3DS-MAX, NT, W2K, XP, Linux
|
erstellt am: 10. Jan. 2003 11:16 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
|
Meex Mitglied Technischer Zeichner
Beiträge: 404 Registriert: 27.08.2002 Inventor 7 - SP1/2 Windows 2000 AMD 1900 GeForce4 Ti4400 1 GB Ram
|
erstellt am: 10. Jan. 2003 11:50 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
hi zusammen ! vieleicht kann oder darf ein anderes mitglied vom forum eine biegetabelle bereitstellen ???????? würden sich einige leute gut gebrauchen können !!! ------------------ Schöne Grüße Meex --------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mtl3d Ehrenmitglied Konstrukteur
Beiträge: 1544 Registriert: 03.05.2002 Pro/E Wildfire, Mechanica, Acad, Inventor, 3DS-MAX, NT, W2K, XP, Linux
|
erstellt am: 10. Jan. 2003 12:32 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
|
Cagiva Mitglied Maschinenbaukonstrukteur
Beiträge: 491 Registriert: 11.06.2001 AIP2008 SP1/3GB --------------- WIN XP Prof. SP2 AMD Athlon 64X2 DualC. 3800+ 1GHz 4GB RAM ---------------- + SPI Blech 2008 + iProperty Collection V2.4
|
erstellt am: 11. Jan. 2003 20:20 <-- editieren / zitieren --> Unities abgeben:
dachte schon das Thema wäre zu schwierig das einer antworten könnte. @Westfale bei Hilfe IV6 habe ich nichts gefunden; also danke bin jetzt schlauer. @alle ich habe mir die Biegungstabelle von IV6(Inventor/Samples/Bendtables) mal genauer angesehen. Hier wird der Ausgleichswert tatsächlich nach der DIN berechnet. Bin also hingegangen und habe mir die benötigten Radien (nach DIN Formel) für Bleche von 0.5 bis 12 mm ausgerechnet und in die Tabelle eingefügt. Dann die Tabelle so oft untereinander kopiert wie ich Blechstärken habe(Achtung Formeln richtig kopieren!!). Anschließend alles als *txt Datei gespeichert, diese txt-Datei mit Editor geöffnet und alle " gelöscht und die Semikolons (,) durch Punkte ersetzt(geht über bearbeiten,ersetzen) gespeichert und fertig. Dann in unsere Blech template alle Blechdefinitionen mit der Tabelle verknüpft. (das ganze ist aber auch in der Hilfe erklärt) Und jetzt die Überraschung nach 2 Tagen Arbeit: Alle gestreckten Längen für die Blechdicken 0.5-12 sind richtig!! Bin nämlich zur Kantbank gegangen und habe für jede Blechstärke ein Beispielblech eingetippt und dann mit der gefundenen Länge von IV6 verglichen,alles richtig (ich konnte es kaum fassen) (Die Kantbank rundete die Werte lediglich auf eine Kommastelle auf bzw. ab Um die mit Sicherheit kommende Frage zu beantworten ob ich die Tabelle ins Forum stelle: Nein!(Firmenrechtliche Gründe) Gebe aber gerne Hilfe wenns nicht funktioniert. Schönes Wochenende noch Cagiva
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Malo Mitglied Konstrukteur+NC-Programmierer+Arbeitsplaner
Beiträge: 921 Registriert: 09.04.2001
|
erstellt am: 11. Jan. 2003 21:11 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
|
Meex Mitglied Technischer Zeichner
Beiträge: 404 Registriert: 27.08.2002 Inventor 7 - SP1/2 Windows 2000 AMD 1900 GeForce4 Ti4400 1 GB Ram
|
erstellt am: 11. Jan. 2003 21:38 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Um die mit Sicherheit kommende Frage zu beantworten ob ich die Tabelle ins Forum stelle: Nein!(Firmenrechtliche Gründe) Gebe aber gerne Hilfe wenns nicht funktioniert. Cagiva[/B][/QUOTE]
hi !!! wieso kannst du die tabelle nicht ins forum stellen, wenn sie nach DIN berechnet ist?? die DIN norm ist sicher kein firmengeheimnis :-)und wir könnten uns die eintipperei ersparen !!!!
------------------ Schöne Grüße Meex --------------------------- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Cagiva Mitglied Maschinenbaukonstrukteur
Beiträge: 491 Registriert: 11.06.2001 AIP2008 SP1/3GB --------------- WIN XP Prof. SP2 AMD Athlon 64X2 DualC. 3800+ 1GHz 4GB RAM ---------------- + SPI Blech 2008 + iProperty Collection V2.4
|
erstellt am: 11. Jan. 2003 22:19 <-- editieren / zitieren --> Unities abgeben:
@malo Wieso brauchst du Radien von zb 9.75 bei Blechen bis 4 mm Dicke ??? @meex Im Grunde hast du recht aber würdest du wenn du, etwas neues konstruiert hättest (zBsp. eine neue Motorbauart) und es dich viel Zeit gekostet hätte jedem deine Zeichnungen und Pläne zur Verfügung stellen? Glaube kaum Aber da ich ja so gesehen nichts neues erfunden habe überleg ich mir die Sache noch (So nun aber Feierabend!) Gruß
Cagiva Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mtl3d Ehrenmitglied Konstrukteur
Beiträge: 1544 Registriert: 03.05.2002 Pro/E Wildfire, Mechanica, Acad, Inventor, 3DS-MAX, NT, W2K, XP, Linux
|
erstellt am: 11. Jan. 2003 23:48 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Hallo Cagiva, sei mir nicht bös, aber ich und viele andere hier haben schon Unmegen an Informationen gepostet. Das war auch Arbeit. Erst Recht, wenn jemand irgendetwas nicht modellieren konnte, nicht programmieren konnte und viels andere mehr. Fast immer hat sich jemand (oder gleich mehrere) die Arbeit angezogen und hier veröffnetlicht. Denke einmal darüber nach, ob wir uns über Deine Grundhaltungen freuen können. Übrigens wenn Du Dich umsiehst, wirst Du feststellen, das hier einige Ihre Biegetabellen gepostet haben. Anders sehe ich es, wenn Infos einem Kunden gehören. Ich kann und darf halt nichts veröffentlichen, was mir nicht gehört. so long ... Achim ------------------ MTL GmbH, Ingenieurbüro, Maschinenentwicklung für die Lebensmittelindustrie und Pharmazie [Diese Nachricht wurde von mtl3d am 11. Januar 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dieter Scholz Mitglied Ambitionierter Konstrukteur
Beiträge: 823 Registriert: 15.01.2001 Föderationsakademie: kleines iPartinium Blech-bachelor, Skeletonium-Volontär, alles in Abendschule...
|
erstellt am: 12. Jan. 2003 00:13 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
|
Malo Mitglied Konstrukteur+NC-Programmierer+Arbeitsplaner
Beiträge: 921 Registriert: 09.04.2001
|
erstellt am: 12. Jan. 2003 09:09 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
"@malo Wieso brauchst du Radien von zb 9.75 bei Blechen bis 4 mm Dicke ???" Frag doch den, der das Teil konstruiert hat! Wieso machen Konstrukteure bei Blechen mit 1.5mm Stärke 4mm Radien rein. Wo jeder wissen sollte wie gut es dann auffedert!!! Ich mache nur die Werkzeuge dafür!(Folgeverbund) see you! @Achim @all Kann ich nur zustimmen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wirkau Mitglied Konstrukteur
Beiträge: 985 Registriert: 11.03.2002
|
erstellt am: 13. Jan. 2003 12:19 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Hi Cagiva, vielen Dank für Deine "Kooperationsbereitschaft". Wenn's mehr wie Dich gibt, können wir das Forum zumachen! Oder glaubst Du, dass die Antworten von Achim, Meex und Co. für Dich keine Zeit erfordern? Leider 0 Units für Dich. Wenn's Negativ-Units gäbe hättest Du für den "Beitrag" 'ne ganze Menge davon verdient. ------------------ Gruß Peter --Alt darf ich werden, nur nicht vernünftig!-- PS. Einige hier im Forum haben für andere schon ganze BGs neu auf/umgebaut. Für Gottes Lohn, den eigenen Stolz und das Wissen, jemandem ein Lächeln auf's Gesicht gezaubert zu haben. [Diese Nachricht wurde von wirkau am 13. Januar 2003 editiert.] [Diese Nachricht wurde von wirkau am 13. Januar 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Cagiva Mitglied Maschinenbaukonstrukteur
Beiträge: 491 Registriert: 11.06.2001 AIP2008 SP1/3GB --------------- WIN XP Prof. SP2 AMD Athlon 64X2 DualC. 3800+ 1GHz 4GB RAM ---------------- + SPI Blech 2008 + iProperty Collection V2.4
|
erstellt am: 13. Jan. 2003 22:40 <-- editieren / zitieren --> Unities abgeben:
Hallo Inventorbegeisterte (was wir wohl alle einmal werden sollen) hier meine Biegungstabelle sh.oben für euch zum Download. Sie ist für folgende Blechdicken zu gebrauchen und funktioniert nach der DIN: 0.5/0.6/0.7/0.75/0.8/1/1.25/1.5/2/2.5/3/4/5/6/8/10/12 am besten 2 Templates machen; einefür Fein- und eine für Normalbleche. Somit wird es etwas übersichtlicher beim auswählen der Blechdefinition. Als Biegeradien müssen die Werte nach DIN-Formel um 1 Stelle hinter dem Komma, ab bzw. aufgerundet werden so dass sie mit meinen Werten aus der Biegungstabelle übereinstimmen. @Peter
Also manche Erwachsene können sich echt noch wie Kinder benehmen. Ich wollte die Tabelle heute morgen auf der Arbeit posten, doch dies ging nicht da wir Probleme mit ISDN hatten. (da hatte ich deinen Beitrag noch garnicht gelesen!) hätte es mir vielleicht noch anders überlegt. Also wie du siehst liegt der Grund für mein Bereitstellen der Tabelle nicht in deiner "Meckerei"! Wünsche dir das du Alt UND vernünftig wirst! Zum Thema Units: Find ich sowieso Spielerei. Wenn ich jemand für einen guten Beitrag danken will kann ich dies auch anders tun. @all kann erst morgen abend antworten da ISDN auf der Arbeit wahrscheinlich noch immer nicht geht. Wünsche euch allen (auch dir Peter) einen guten Arbeitstag und viel Spaß mit der Biegungstabelle Cagiva Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mtl3d Ehrenmitglied Konstrukteur
Beiträge: 1544 Registriert: 03.05.2002 Pro/E Wildfire, Mechanica, Acad, Inventor, 3DS-MAX, NT, W2K, XP, Linux
|
erstellt am: 14. Jan. 2003 00:58 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Hallo Cagiva, Bei alledem, was hier in der Gruppe (oder in irgendeiner anderen NG) gepostet wird, steht vor allem fest: Du weißt nicht wirklich, wo es überall landet. Es kann ja auch beim Wettbewerb landen. Und hier sind eine Menge Freischaffende und Sebstständige, die fast alles dürfen, weil Sie keinen Chef (außer Ihren Kunden) haben. Du brauchst Dich nicht zu entschuldigen, Du hättest Deine Tabelle auch nicht posten müssen, Niemand kann Dich dazu zwingen, Genauso kann uns aber niemand dazu zwingen, jemand anderem zu helfen. so long ... Achim ---- Gib mir EINEN Dollar, ich gebe Dir auch EINEN. Was haben wir gewonnen ? NICHTS. Gib mir EINE Idee, ich gebe Dir auch EINE Idee. Was haben wir jetzt? Wir haben beide ZWEI Ideen. (am. Sprichwort) ------------------ MTL GmbH, Ingenieurbüro, Maschinenentwicklung für die Lebensmittelindustrie und Pharmazie [Diese Nachricht wurde von mtl3d am 14. Januar 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ee gabriel Mitglied konstrukteur
Beiträge: 328 Registriert: 30.10.2000
|
erstellt am: 14. Jan. 2003 08:43 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
hallo, ne frage, in cagivas tabelle ist der kleinste biegeradius 0.6 mm, wird nach DIN kein kleinerer radius verwendet? unsere teile haben einen viel kleineren radius, sie sind innen fast ecking; gruss ee_gabriel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Malo Mitglied Konstrukteur+NC-Programmierer+Arbeitsplaner
Beiträge: 921 Registriert: 09.04.2001 NX 8.5 ------------ Rhino 5 Solidworks 2015 ------------ I5-2500K 16GB RAM Intel SSD 520 PNY Quadro 2200 --------------------- Dell M6800 K3100 16GB RAM ---------------- Win7 Prof 64bit ---------------- Raum Göppingen
|
erstellt am: 14. Jan. 2003 09:34 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Hallo Cagiva, meine erste Tabelle hatte auch alle Radien, Blechdicken und Winkel in einer xls. Die Performance (damals IV5) ging dramatisch in die Knie, dass ich mich entschloss die Tabellen nach Blechdicken aufzuteielen. Gruss Bernd Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wirkau Mitglied Konstrukteur
Beiträge: 985 Registriert: 11.03.2002
|
erstellt am: 14. Jan. 2003 10:10 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Hallo Cagiva, wenn Du meinst ich bin kindisch, na gut. Ich fand nur Dein Verhalten (z.Zpt. meines Posts) unsozial. Zitat: Original erstellt von Cagiva: Um die mit Sicherheit kommende Frage zu beantworten ob ich die Tabelle ins Forum stelle: Nein!(Firmenrechtliche Gründe) Cagiva
Erst fragen, Hilfe bekommen, machen und dann für den Rest ein großes Ääääsch! Nehme aber hiermit meinen anscheinend doch unberechtigten Vorwurf zurück ! Klasse Arbeit ! Aber vernünftig werden, vergiß' es. Erwachsene sind sooo schwierig . ------------------ Gruß Peter --Alt darf ich werden, nur nicht vernünftig!-- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Cagiva Mitglied Maschinenbaukonstrukteur
Beiträge: 491 Registriert: 11.06.2001 AIP2008 SP1/3GB --------------- WIN XP Prof. SP2 AMD Athlon 64X2 DualC. 3800+ 1GHz 4GB RAM ---------------- + SPI Blech 2008 + iProperty Collection V2.4
|
erstellt am: 14. Jan. 2003 19:33 <-- editieren / zitieren --> Unities abgeben:
@Achim nettes Sprichwort, wird ich mir merken! @ ee_gabriel hier die DIN-Formel mit der der Biegeradius(=Innenradius) berechnet wird: R= 5/32 x V V= Öffnung des V der Kantbank = 8 x Blechdicke Also R= 5/32 x 8 x Blechdicke Das heißt im Klartext das es normalerweise nur einen möglichen Radius pro Blechdicke gibt, es sei denn du holst einen größeren V. Kleinere Werte sind natürlich drin aber nur bei Blechen die dünner als 0.5 mm sind. Holst du kleinere Werte als nach DIN berechnet wird dein Teil beim Kanten reißen (spreche aus Erfahrung) @malo also bisher bin ich (nach 2Tagen mit der Tabelle) noch mit der Performance unter IV6 zufrieden. Bis bald Cagiva
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dieter Scholz Mitglied Ambitionierter Konstrukteur
Beiträge: 823 Registriert: 15.01.2001 Föderationsakademie: kleines iPartinium Blech-bachelor, Skeletonium-Volontär, alles in Abendschule...
|
erstellt am: 15. Jan. 2003 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Zitat: Original erstellt von Cagiva: Holst du kleinere Werte als nach DIN berechnet wird dein Teil beim Kanten reißen (spreche aus Erfahrung)

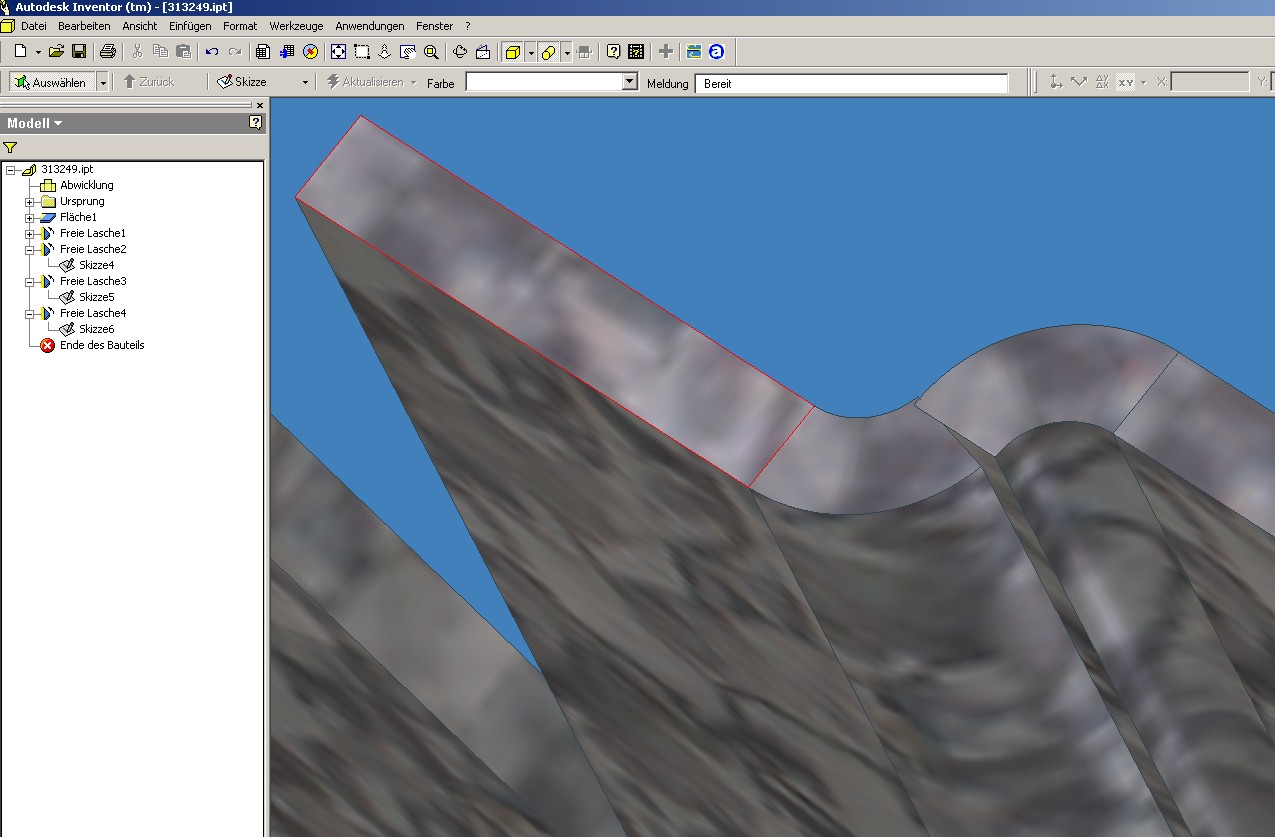

stimmt, man kann es bei 5.3 aber schon im Modell sehen bevor Schrott gekantet wurde. Weit vorrausgedacht von dem Blechmodulprogrammierer. (Ein Fehler kann es nicht sein, sonst wär ja 'ne Warnung im Browser und der Abwickler hat auch nicht gemeckert) Gruß ------------------ CADworkerDieter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomas109 Moderator Dompteur
Beiträge: 9350 Registriert: 19.03.2002 Dell620s i5 Geforce GT 620 6GB;Lenovo X240; Citrix Desktop; Lenovo S30; IV 4 - 2009 RIP, aktiv 2010 - 2023 produktiv AIS2023.3 +PartSolutions / ECTR AICE .
|
erstellt am: 15. Jan. 2003 13:08 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
|
ralu Mitglied
Beiträge: 36 Registriert: 21.01.2002
|
erstellt am: 15. Jan. 2003 15:25 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Hallo Dieter, daß das Material Reisst, kann ich nicht ganz zustimmen, den es kommt immer noch auf die Härte, Dicke oder Spröde an. Al99 Reisst bestimmt nicht, auch mit einem sehr kleinen Innenradius nicht. Deshalb sollte beim Kostruieren schon ein sehr kleiner Radius von der Software her möglich sein, sonnst bin ich sehr Eingeschränkt beim Konstruieren. Gruß ralu Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ee gabriel Mitglied konstrukteur
Beiträge: 328 Registriert: 30.10.2000
|
erstellt am: 15. Jan. 2003 15:34 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
hallo, also unsere teile sind meistens aus 1.25 mm stahlblech, und die haben innen einen extrem kleinen radius, ich würde sagen so ca. 0.2-0.5 mm und bis jetzt ist noch kein einziges teil gerissen, die biegung wird regelrecht geprägt; gruss ee_gabriel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dirk Werkhausen Mitglied Konstrukteur
Beiträge: 119 Registriert: 01.09.2001 Dell T1650 16GB RAM Inventor 2016 Vault 2016
|
erstellt am: 15. Jan. 2003 16:17 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
Der Vollständigkeit halber: Hallo Leute, ich habe mir letztes Jahr die Mühe gemacht bei Fa. Trumpf (Abkantpressenhersteller) Biegetabellen zu besorgen. Diese habe ich so aufbereitet, daß Sie für Inventor verwendbar sind. Unterschieden wird nach Ober- und Unterwerkzeug und Werkstoff. Gruß Dirk Werkhausen ------------------ Win 2000 SP2 Inventor 5 SP 2 AMD1000 1GB RAM Geforce 2 GTS Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rainer Schlangen Mitglied
Beiträge: 9 Registriert: 23.04.2010
|
erstellt am: 05. Nov. 2010 13:04 <-- editieren / zitieren --> Unities abgeben: Nur für Cagiva
|
