Thema: Einfache Gussform erstellen (9633 mal gelesen)
|
Ryan12
Mitglied
Maschinenbautechniker
   Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 12:09  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich hab ein kompliziertes Model gezeichnet, und will daraus jetzt die Gussform erstellen. Mit den Gusswerkzeugen hab ich schon etwas gespielt aber bin nicht wirklich weit gekommen. Im grunde brauche ich nur das halbe model ausgeschnitten in einen Block. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 19. Jan. 2010 12:14 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
stell mal als STEP hier rein wenn Du darfst, ansonsten über die Funktion Formnest (innerhalb einer Baugruppe) oder Kern-/ Formnest-Volumenkörper  ------------------
 Gruß Thermo Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 12:30 <-- editieren / zitieren --> Unities abgeben:
|
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 19. Jan. 2010 12:36 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
Hallo, entweder über Formnest, oder auch im Teil möglich. Dort deine Negativform erstellen und das Kästchen bei verschmelzen deaktivieren. Solltest du den Artikel nach Erstellung des Negativs weiterhin sehen wollen, muss du das Teil einfach mit dem Feature kopieren duplizieren. Jetzt hast du ein Mehrkörperteil. Jetzt mit dem Befehl kombinieren das Formteil vom Negativeinsatz abziehen. An die Step sollest du die Endung .txt hängen, oder das Teil gezippt hochladen. Infos zum Befehl Formnest findest du hier: http://ww3.cad.de/foren/ubb/Forum2/HTML/015349.shtml#000006 Der Beitrag hier: http://ww3.cad.de/foren/ubb/Forum2/HTML/006772.shtml könnte dir auch noch helfen.
------------------
Gruß Thorsten
[Diese Nachricht wurde von T.C. am 19. Jan. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 19. Jan. 2010 12:43 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 12:48 <-- editieren / zitieren --> Unities abgeben:
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 13:10 <-- editieren / zitieren --> Unities abgeben:
|
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 19. Jan. 2010 13:15 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
brainseks
Ehrenmitglied V.I.P. h.c.
Konstrukteur / Entwicklung
Beiträge: 3181
Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 19. Jan. 2010 13:18 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12

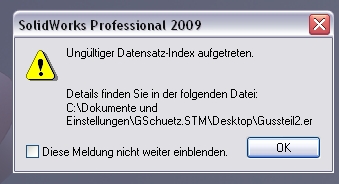

Die Step Datei ist kaputt kommt Fehlermeldung beim Import, Datensatz hört in Linie blah auf. ------------------
Alles ist relativ, das weiss sogar der Maurer mit Zahnschmerzen dem gerade ein Ziegelstein auf den Fuss gefallen ist Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 19. Jan. 2010 13:21 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 13:25 <-- editieren / zitieren --> Unities abgeben:
|
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 19. Jan. 2010 13:42 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 13:56 <-- editieren / zitieren --> Unities abgeben:
Ich weiss nicht warum die Datei beschädigt sind. Ich habs jetzt nochmal als IGES gespeichert. EDIT: Es könnte sein das es daran liegt das wir nur eine Lehr-Edition haben. [Diese Nachricht wurde von Ryan12 am 19. Jan. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 19. Jan. 2010 14:06 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 14:24 <-- editieren / zitieren --> Unities abgeben:
|
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 19. Jan. 2010 14:46 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 19. Jan. 2010 14:55 <-- editieren / zitieren --> Unities abgeben:
Ich bin mittlerweile schon bei der Formnesterstellung. Ich hab das Gussteil und zwei Blöcke (Gussform) in eine Baugruppe eingefügt, die Blöcke hab ich via Verknüpfung verbunden und das Gussteil in die Mitte gesetzt. Dann bin ich in vom Gussteil in "Teil bearbeiten" gegangen und hab Formnest gewählt und hab die Blöcke als Konstruktionskomponenten gewählt. Funktioniert aber nicht weil er sagt: "das resultiernde Model ist leer". EDIT: Okay ich habs, ich muss in einen der Blöcke das Formnest ausführen. [Diese Nachricht wurde von Ryan12 am 19. Jan. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 20. Jan. 2010 09:03 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
mach mal eine "Formschrägeanalyse" und stell den Winkel auf 0.1Grad, dann siehst Du das die Trennung nicht sauber verläuft. Ich wollte nämlich über eine Trennfuge die Hälften splitten und da habe ich gesehen das die Trennung versptingt. Wenn diese sauber ist dann geht das ohne Probleme ------------------
Gruß Thermo Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus. [Diese Nachricht wurde von Thermoflasche am 20. Jan. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 20. Jan. 2010 09:10 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
Hallo Ryan12, du musst es genau anders herum machen. Eine Formhälfte in der Baugruppe anwählen und dieses Teil auf bearbeiten schalten und nun Formnest starten. Jetzt fragt SWX  nach dem Abzugsteil. Wähle nun im Modellbereich dein Teil aus und es wird von der Formhäflte abgezogen. Dann bearbeiten beenden auswählen. Das machst du dann auch noch bei der anderen Formseite so und dann hast du es geschafft  Ach so... Vorraussetzung dafür ist aber, dass dein Teil/Modell auch ein Volumenkörper ist. Das kam mir so in den Sinn weil du es nicht abziehen könntest - also noch mal nachsehen Mir fällt noch was auf. Du hast auf deinem Bild deine Gussform auf bearbeiten und hast beide Seiten in dem Modus. Du solltest das nicht aus einem Teil machen welches nur nicht verschmolzen ist, sondern separat eine Anguss- und eine Düsenseite erstellen. Und dein Teil muss in der Baugruppe dann auch so zwischen den Formhälften positioniert sein, dass es diese schneidet. Optisch sieht es bei dir so aus, als läge dein Modell außerhalb deiner Form. Ohne Berührung ist kein Abzug möglich - dann kommt eben auch eine Fehlermeldung von SWX . ------------------
Gruß Thorsten [Diese Nachricht wurde von T.C. am 20. Jan. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 20. Jan. 2010 10:49 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 21. Jan. 2010 11:58 <-- editieren / zitieren --> Unities abgeben:
Genauso hab ichs dann gemacht: Gussteil und Gussformen in eine Baugruppe, das Gussteil mittig in die zwei Gussformen und dann jeweils eine Gussform bearbeitet mit Formnest. Jetzt muss ich das ganze nur noch mit SolidCAM bearbeiten. Danke an alle für eure hilfe!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lothar Klein
Mitglied
Beiträge: 28
Registriert: 29.03.2005
|
erstellt am: 23. Jan. 2010 23:54 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
Die Gleitkommazahlen in den STEP-Dateien sind mit "," geschrieben. STEP benötigt hier aber einen ".". z.B: #443 = CARTESIAN_POINT ( 'NONE', ( 0,0000000000000000000, 8,815993338366654400, 2,430690133269015600 ) ) ; muss #443 = CARTESIAN_POINT ( 'NONE', ( 0.0000000000000000000, 8.815993338366654400, 2.430690133269015600 ) ) ; sein Nehme an der Konverter übernimmt das von der Ländereinstellung des Betriebssystems. Also ggf. auf USA setzen und die Daten noch mal erzeugen. ------------------
Lothar Klein, IDA-STEP Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
