Hallo zusammen,

ich benötige eine umlaufende geschwungene Nut (2mm breit, 0,5mm tief) auf der äußeren Mantelfläche eines Ringes (siehe Skizze).

Leider fehlt mir noch die Erfahrung und eine Idee wie ich dies umsetzen kann. Wie könnte ich so eine Kontur erzeugen?

Besten Dank
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Christian,

versuch mal folgendes:

- erstelle einen halben Ring (später wird gespiegelt)
- skizziere die geschwungene Kurve (z.B. eine Spline) und projeziere sie mit >Einfügen>Kurve>projiziert auf die Mantelfläche des Rings
- skizziere den Querschnitt der Nut auf die "Schnittfläche" des Halbrings

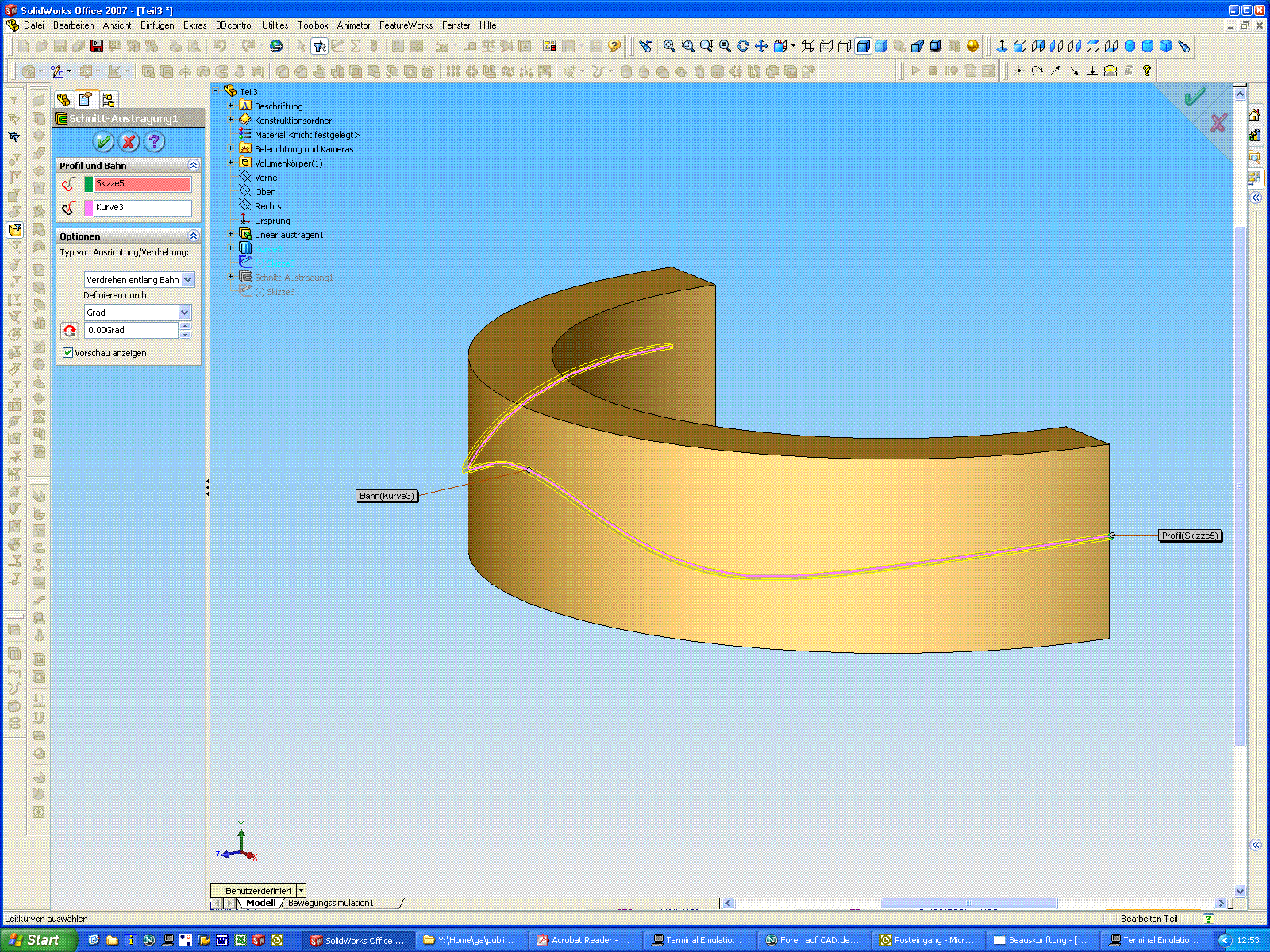

- jetzt mit >Einfügen>Schnitt>Austragen die Querschnittskizze als Profil und die Kurve als Bahn wählen und unter "Typ von Ausrichtung/Verdrehung" Verdrehen entlang Bahn wählen.
- jetzt den Ganzen Körper spiegeln

Gruß Kay.

------------------
Geht nicht gibt's nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi chris7,

oder auch so...

G.  myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

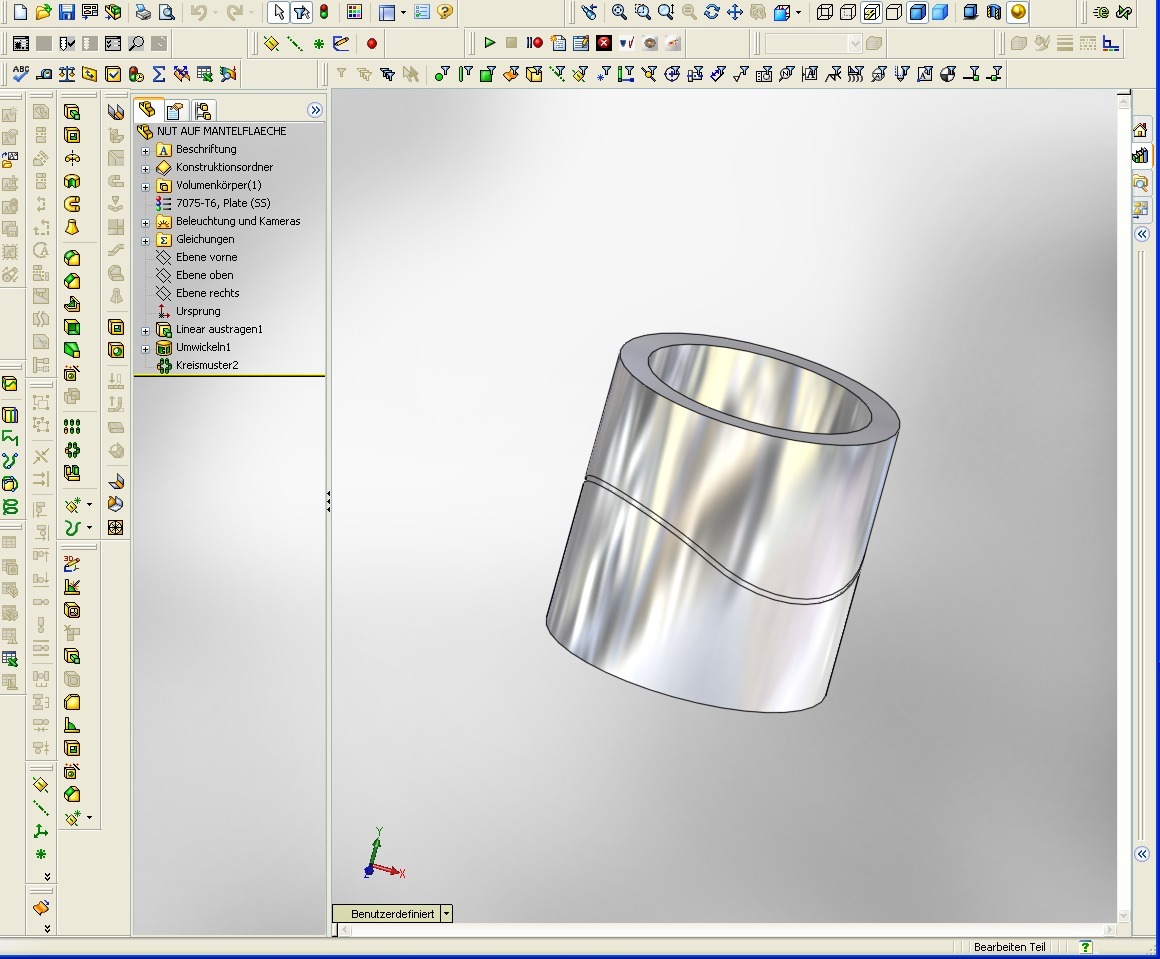

NUTAUFMANTELFLAECHE.zip

noch das Modell..

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich gebe zu Umwickeln ist noch eleganter!

------------------
Geht nicht gibt's nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

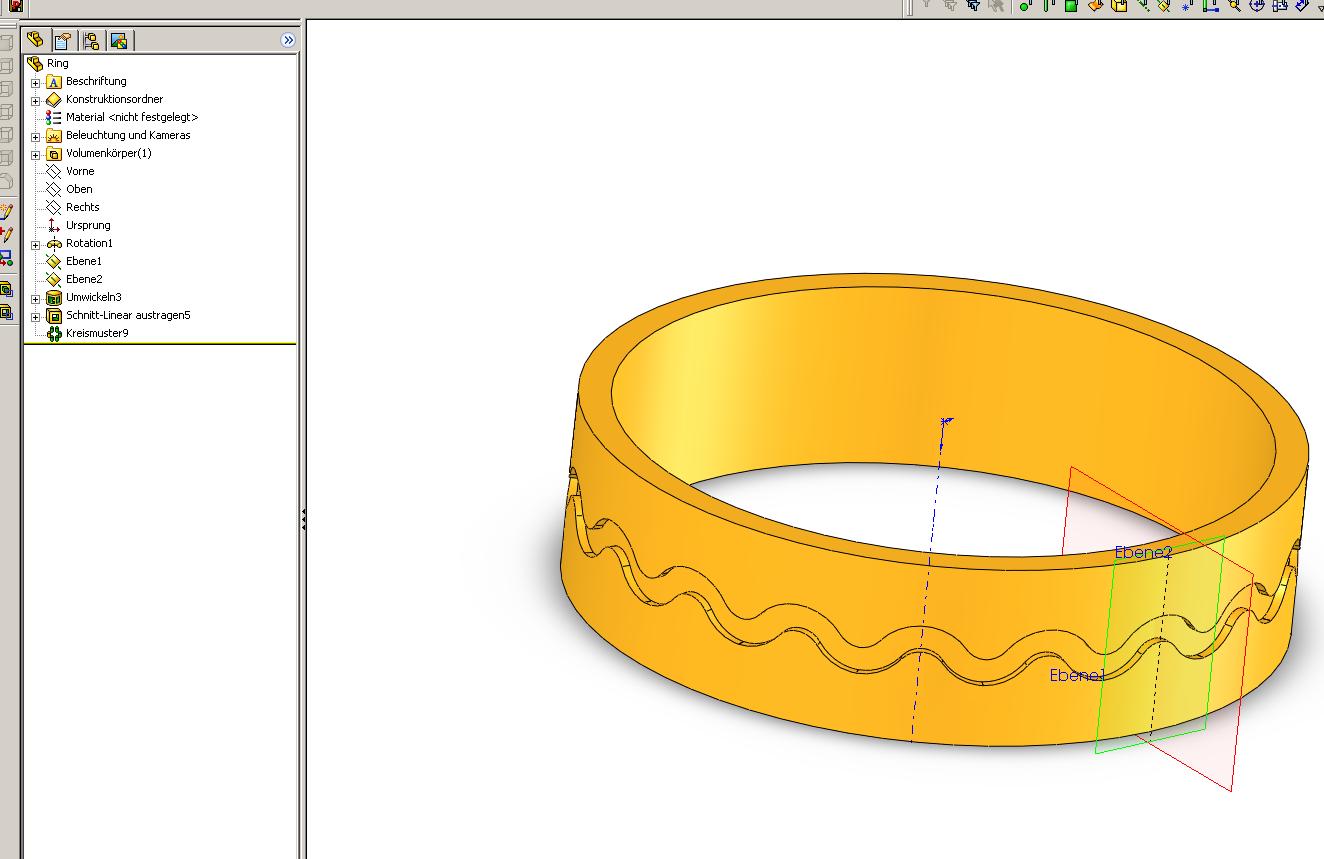

ring.JPG Ring.zip

Hallo Chris7

Noch eine Möglichkeit: Kombination von Umwickeln und Rotationsmuster.
(Beispiel-Teil habe ich dem Beitrag angefügt)

Gruss Bean

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Kayyy,

ich denke es hat auch den Vorteil, das man es parametieren kann ( Gleichungen verbinden die Teile) miteinander).

G. myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

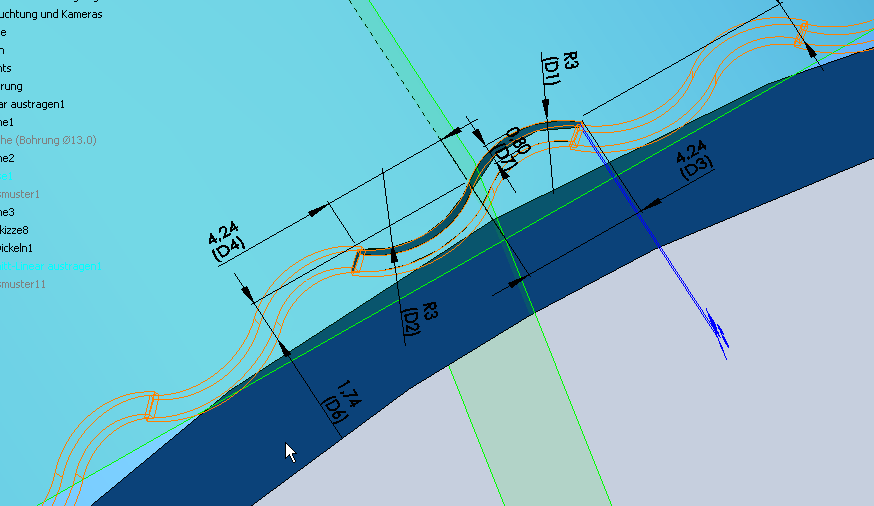

kontur_stege.png kontur_fehler.png

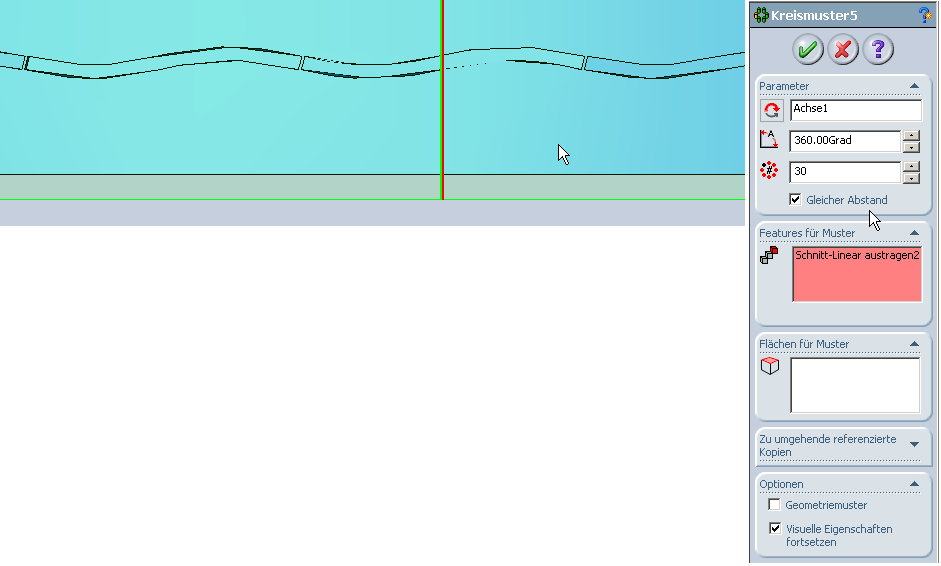

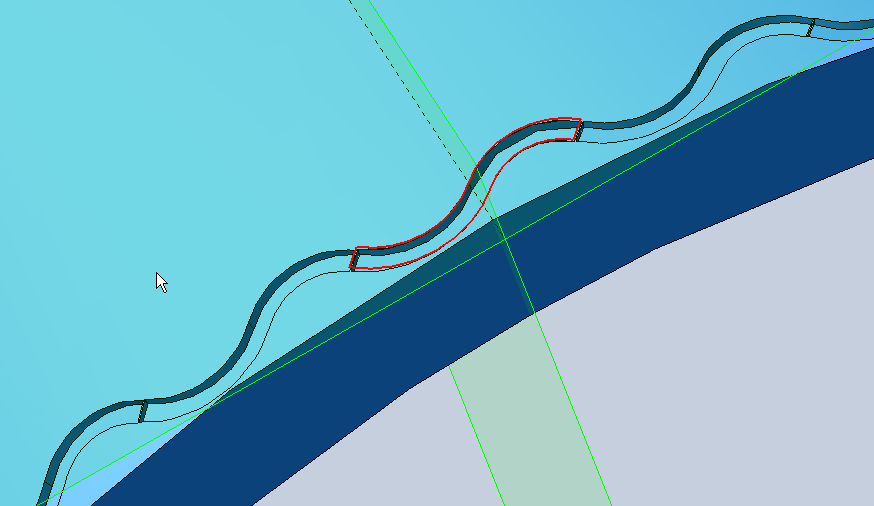

Mit "Umwickeln" und Kreismuster habe ich es nun fast geschaft. Leider geht mein Kreismuster nicht ganz auf. Entweder ich habe kleine Stege zwischen den Elementen oder sie schneiden sich und das Muster wird nicht erzeugt.

Kann man dies auf einfache Weise beheben?

Grüße
Christian

[Diese Nachricht wurde von chris7 am 10. Sep. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi chris7,

schau es Dir mein Modell an. Es sind Skizzen die parametriert sind mit Gleichungen verbunden -
da es auf ein UMFANG (Mantelfläche) projeziert wird muß es auch geometrisch passen!!!

G.  myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

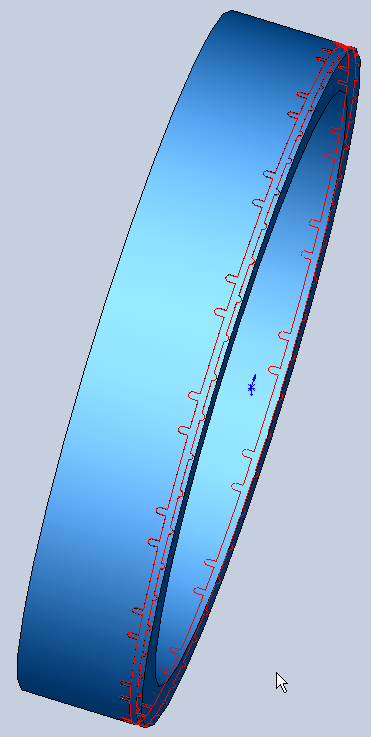

hab ja das Bild vergessen

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von myca:
  Hi chris7,

schau es Dir mein Modell an. Es sind Skizzen die parametriert sind mit Gleichungen verbunden -
da es auf ein UMFANG (Mantelfläche) projeziert wird muß es auch geometrisch passen!!!

G.  myca

---

Das wollte ich auch, aber leider kommt beim Öffnen die Meldung "Zukünftige Version". Ich arbeite mit SWX 2006 SP4.1.

Kannst du es auch dafür abspeichern?

Grüße
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Christian,

kann ich nicht , das kann ja bekantlich keiner...

aber zum Thema:

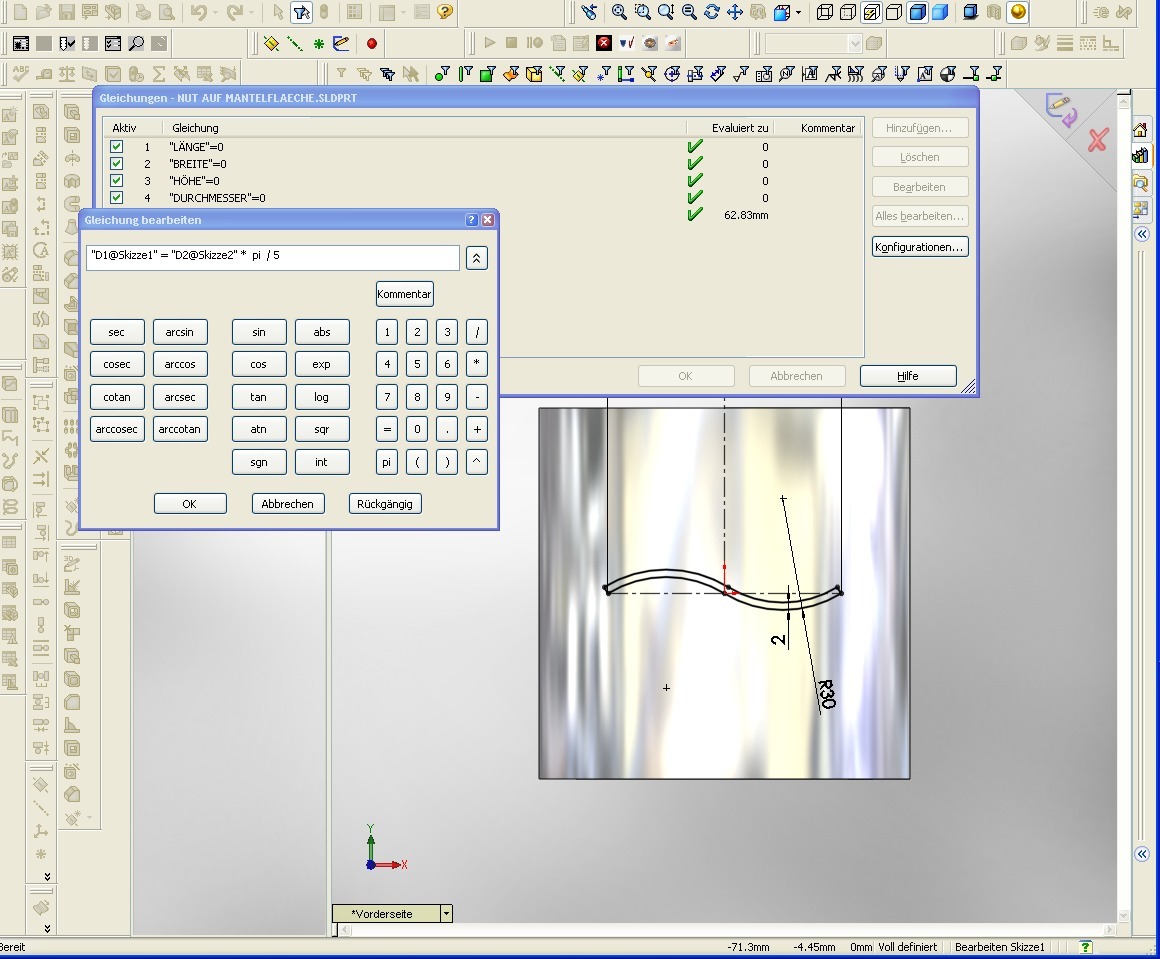

Deine Buchse hat ein Durchmeßer sagen wir D1. Die "Welle" hat einen Abstand zwischen den Endpunkten D2. Die "Welle" will ich 5 mal mustern  (rotieren)-

daraus ergibt sich folgendes: D2= D1 x PI / 5

alles klar?

G.  myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christian,

möglicherweise sind die folgenden Beiträge für dich interessant:

1. Kurvenhülse
2. Kontur auf Welle modellieren
3. Leitkurve (Bahn) an zyl. Körper

Ich denke, dass zeigt Dir ganz gute die Möglichkeiten auf.

Gruß
Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

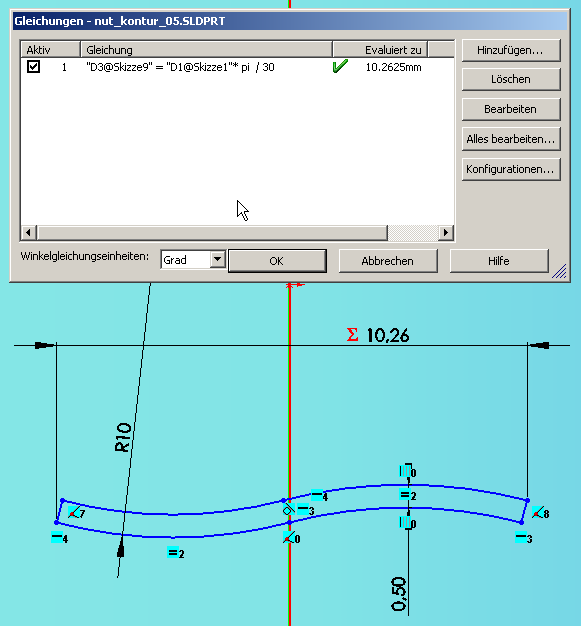

kontur_gleichung.png kontur_muster.png

Zitat:

---

Original erstellt von myca:

Deine Buchse hat ein Durchmeßer sagen wir D1. Die "Welle" hat einen Abstand zwischen den Endpunkten D2. Die "Welle" will ich 5 mal mustern  (rotieren)-

daraus ergibt sich folgendes: D2= D1 x PI / 5

---

Das ist klar. Ich habe nur das Problem, dass trotz der Gleichung und der Verwendung des selben Faktors für das Kreismuster Stege übrig bleiben.

Irgendwie sehe ich im Moment nicht woran es liegt...

Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Christian,

ich sehe es aber doch Du "Ferkel" - wie hast du denn die "Welle" Bemaßt?!!!!
Doch nicht diagonal!!!

mache eine Welle fertig, dan mit Offset versetzen und die Ecken mit linien Verbinden.
und hänge bitte Dein File an

G. myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

xxx_test.zip

Zitat:

---

Original erstellt von myca:
Hi Christian,

ich sehe es aber doch Du "Ferkel" - wie hast du denn die "Welle" Bemaßt?!!!!
Doch nicht diagonal!!!

---

Das sollte nicht passieren. Nach dem Anpassen der Bemaßung passt es leider noch immer noch nicht, da die Übergänge nicht stimmen.

Zitat:

---

mache eine Welle fertig, dan mit Offset versetzen und die Ecken mit linien Verbinden.
und hänge bitte Dein File an

---

Hier das File.

Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Christian,

1. Die Skizze fürs Umwickeln am besten auf Ebene, die durch das Teil geht ( bei dDir - rechts).
2. Umwickeln auf "Grawieren" mit der gewünschten Tiefe einstellen.
3. Beim Mustern auf Geometriemuster einstellen.

Die Skizze selbst muß sauber detaliert sein!

G.  myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, und der Schnitt mus raus, man mustert die Umwicklung!

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Christian,

bist Du denn weiter gekommen?????

G.  myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So bin ich weiter gekommen, besten Dank.

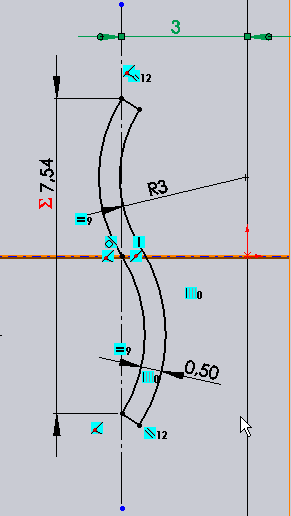

Ich experimentiere nur immer noch mit den richtigen Bemaßungen und Beziehungen (siehe Bild), damit die "Welle" beim Anwenden der Formel nicht nur einseitig angepasst wird und die beiden Radien sich anschließend unterscheiden.

Grüße
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

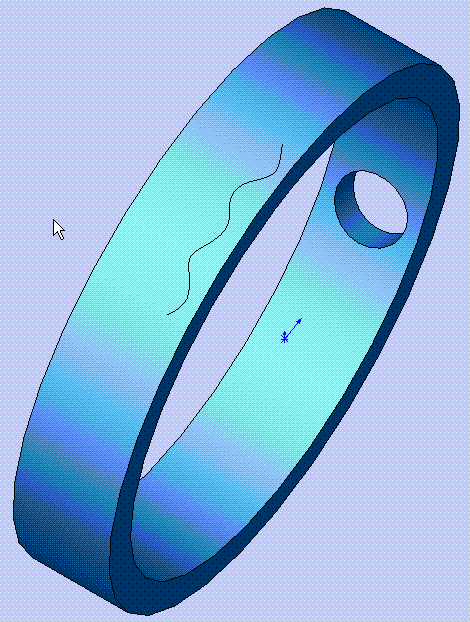

Mit eurer Hilfe habe ich nun unter anderem die im Bild dargestellte umlaufende Austragung auf der Mantelfläche des Rings erzeugt. Diese Austragung ist 0,1mm tief.

Bezüglich der korrekten Darstellung in der Zeichnung würde ich gern nocheinmal eure Meinung hören. Wie würdet diese umlaufende Austragung für den Werker korrekt in der Zeichnung darstellen? Ich dachte hier an eine stark vergrößerte Detailansicht oder evtl. eine Abwicklung .

Besten Dank
Christian

[Diese Nachricht wurde von chris7 am 13. Sep. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Christian,

da es mit einer 4-Achs Maschine hergestellt werden kann, braucht man nur das Muster zu bemaßen.

G.  myca

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von myca:
  Hi Christian,

da es mit einer 4-Achs Maschine hergestellt werden kann, braucht man nur das Muster zu bemaßen.

G.  myca

---

Das würde ich auch so machen. Nur weiß ich nicht genau wie ich die erstellte Kontur, sprich die Nut mit der ich den Ring umwickelt habe, wieder als Abwicklung in der Zeichnung darstellen kann? Oder ist es vielleicht viel einfacher möglich?

Beste Grüße
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

    Hi Christian,

ich würde sagen, frag mal was die Maschinenprogrammierer um die Maschine mit der 4-ten Ache zu fahren brauchen und da nach kannst Du deine Zeichnung erstellen. Ich bin noch nicht so weit fü die 4-te Achse...

G.    myca

------------------
