Hallo zusammen!
Gibt es in Pro/E eine Möglichkeit die projizieret Fläche eines Körpers zu analysieren, bzw. den Flächeninhalt zu messen?

Wenn ich einen Körper aus irgendeinem beliebigen winkel betrachte, dann ergibt die Umrisskurve eine bestimmte "Schattenfläche". Diese "Schattenfläche" od. projizierte Fläche od. "Werkzeugauftriebsfläche" brauche ich zur Bestimmung der Zuhaltekraft einer Spritzgussmaschine.

Hoffe einer von euch weiß was ich meine und kann mir helfen.

Gruß
Schurke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 19. Okt. 2006 08:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für schurke1 10 Unities + Antwort hilfreich

Wenn du es schaffst, diese Fläche zu modellieren, dann gibt es die Möglichkeit. Unter #Analyse#Messen#Flächeninhalt gibt es die Möglichkeit, eine Projektionsebene anzugeben.
Ist jetzt nur die Frage, wie schnell und gut du die entsprechende Berandung für diese Fläche erzeugen kannst. Mit Schneiden läßt sich da sicher einiges machen und nutze Kante hilft da wahrscheinlich auch recht viel.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

schurke1
Mitglied
Produktentwicklung / Konstruktion


Sehen Sie sich das Profil von schurke1 an!   Senden Sie eine Private Message an schurke1  Schreiben Sie einen Gästebucheintrag für schurke1

Beiträge: 39
Registriert: 19.10.2006

erstellt am: 19. Okt. 2006 09:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Udo,
eine Umrissfläche zu konstruieren funktioniert natürlich immer und mit jedem CAD-System.
Aber je komplexer die Geometrie und je mehr Durchbrüche desto aufwendiger ist diese Methode.
Ich habe eigentlich gemeint, ob es eine Funktion (einen Befehl z. in der Analyse) gibt, mit der ich das einfach und schnell realisieren kann.
Gruß
Schurke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10679
Registriert: 14.11.2001

CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit

erstellt am: 19. Okt. 2006 09:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für schurke1 10 Unities + Antwort hilfreich

Wie schon geschrieben, ist es beim Messen des Flächeninhaltes möglich, eine Projektionsebene anzugeben. Damit muß man also nicht eine bestimmte Fläche auf die jeweilige Ebene modellieren und dann erst den Flächeninhalt ermitteln.
Ob diese Funktion dies auch bei gekrümmten Flächen in der für dich notwendigen Genauigkeit tut, mußt du schon selbst herausfinden.
Bei der Flächenerzeugung hatte ich mich vorhin etwas unüberlegt ausgedrückt. Kopier dir die Flächen des Werkzeuges, damit du eine Sammelfläche hast. Diese kannst du dann mit der Funktion behandeln. HTH

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 19. Okt. 2006 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für schurke1 10 Unities + Antwort hilfreich

Silhouettenkanten ermitteln siehe http://ww3.cad.de/foren/ubb/Forum12/HTML/010115.shtml#000004
noch besser http://ww3.cad.de/foren/ubb/Forum12/HTML/002728.shtml#000010
HTH

------------------
Servus
Alois

[Diese Nachricht wurde von anagl am 19. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 19. Okt. 2006 09:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für schurke1 10 Unities + Antwort hilfreich






Hallo Schurke,

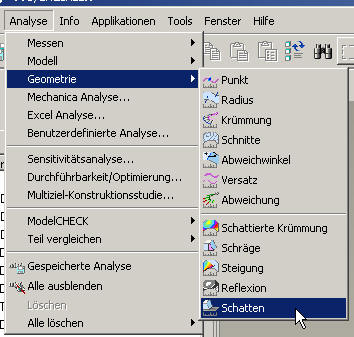

wenn es nur um den Flächeninhalt geht, kannst Du die "Schatten"-analyse verwenden. Die macht genau das. Die zeigt die die bedeckte Fläche in mm² und %.
