Thema: Formtrennung im Gussteil als Kurve ermitteln - wie? (2350 mal gelesen)
|
dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager
   Beiträge: 2174
Registriert: 14.08.2000 Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1
|
erstellt am: 07. Dez. 2005 11:23  <-- editieren / zitieren -->   Unities abgeben:
Hi Forum, wenn ich ein vollständig gerundetes und entformbares Gussteil habe, möchte ich eine Kurve (!) haben, welche die Trenngeometrie darstellt.

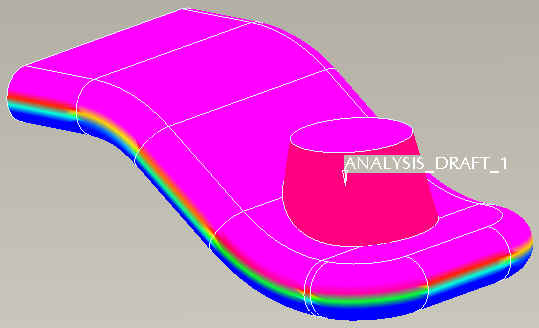

Mit der Schrägenprüfung kann ich mir dies ja optisch darstellen lassen (siehe Bild), weil an dieser Stelle die Winkel gleich 0 sind und damit grün.
Wie bekomme ich jedoch eine Kurve dort hinein, welche natürlich bei evtl. Änderungen automatscih engepasst wird? Ideen? Grüße Detlef ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fichl
Mitglied
CAD Konstrukteur / Modelleur
Beiträge: 269
Registriert: 17.11.2004 WF2 M190/WF3 M60/
ICEMsurf 4.11
Catia V5 R19
cinema 4D v12
Win7/64
One® Intel™ Core i7-720QM
16 gig ram
1GB GDDR5 for ATI FirePro M7740
JA! keine SPIELEKARTE mehr! :-)
|
erstellt am: 07. Dez. 2005 11:31 <-- editieren / zitieren --> Unities abgeben: Nur für dbexkens
hi detlef! ich weiss nicht ob ich dich richtig verstanden habe...
aber einfach eine kurve drauf projezieren?
oder langt dir das nicht?
die rundung auf zwei rundungen aufteilen
und die kurve auf die mittlere "kante" zwischen den rundungen ausrichten... gruss
fichl Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
calimero
Mitglied
Ingenieur
Beiträge: 71
Registriert: 13.06.2002
|
erstellt am: 07. Dez. 2005 11:38 <-- editieren / zitieren --> Unities abgeben: Nur für dbexkens
|
dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager
Beiträge: 2174
Registriert: 14.08.2000 Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1
|
erstellt am: 07. Dez. 2005 11:39 <-- editieren / zitieren --> Unities abgeben:
Hi fichl, hier in dem Beispiel ist´s natürlich sehr einfach. Ich stelle mir jedoch eher ein komplexes Gussteil vor, das etwas kniffligere Flächen im Übergangsbereich hat, als diese Rundungen.
Und dann: warum sollte ich eine Vllrundung in zwei gleich große Radien aufteilen, nur um die Kante zu bekommen? Das wäre zwar ein Workaround (danke Dir), würde jedoch meinem tiefsitzenden Empfinden für Parametrik erheblich widersprechen. Viele Grüße Detlef ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
war ich das etwa
Mitglied
CAD-Trainer
Beiträge: 290
Registriert: 09.10.2003 Dell M90 2GHz
3GB RAM
NVIDIA Quadro FX 1500M
2001-WF3
|
erstellt am: 07. Dez. 2005 11:40 <-- editieren / zitieren --> Unities abgeben: Nur für dbexkens
hallo Variante 1:
Applikation Guss/Spritzguss aktivieren Einfügen>Bezug>Kurve>Silouettenkurve Variante 2:
Oberfläche Teil als Sammelfläche abkopieren.
Trimmen Option Silouette
Berandung Fläche als Kurve kopieren. Gruss Jürgen ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager
Beiträge: 2174
Registriert: 14.08.2000 Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1
|
erstellt am: 07. Dez. 2005 13:15 <-- editieren / zitieren --> Unities abgeben:
|
