Thema: Import einer 3D DXF Datei (109 / mal gelesen)

doppstadt
Mitglied
Lehrer

Senden Sie eine Private Message an doppstadt

Schreiben Sie einen Gästebucheintrag für doppstadt

Beiträge: 34
Registriert: 26.01.2016

i MAC 5 K

erstellt am: 15. Mai. 2025 19:31

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo, ich möchte von einem Laserentfernungsmesser Leica Disto x6 gemessene Punkte ins CAD übertragen. Das Gerät generiert eine "3d dxf Datei. Ich kann im Assembly die Datei zwar öffnen, nur ist halt alles flach und nicht räumlich.

Kann man da irgendwas umstellen, beim Import solcher Dateien

Für jede Hilfe wäre ich sehr dankbar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadwomen
Ehrenmitglied V.I.P. h.c.
Mädchen für fast alles

Senden Sie eine Private Message an cadwomen

Schreiben Sie einen Gästebucheintrag für cadwomen

Beiträge: 3132
Registriert: 26.08.2002

ACAD R11 - 2022/2024
(Revit und Recap 2024)

ACAD LT 2013- 2022
ZWCAD 2015 Versuch "nun ja"
[s]History P3D 2012/(13) SP und Hotfix([/s]<P>
Windows 11 / 64 Bit<P>Prozessor Intel(R) Xeon(R) w5-2445 3.10 GHz
RAM 256 GB
Platte c: 1 TB
Platte d: 8 TB<P>Dell U3818DW + Dell U2412M Monitor

erstellt am: 16. Mai. 2025 10:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Morgen....

erste Frage .... sind in der DXF überhaupt 3D Punkte drin ?
Das sollte ja zu erkennen sein.

ACAD ändert beim einlesen einer DXF keinen Z Koordinaten....

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

doppstadt
Mitglied
Lehrer

Beiträge: 34
Registriert: 26.01.2016

i MAC 5 K

erstellt am: 16. Mai. 2025 12:57

<-- editieren / zitieren -->

Unities abgeben:

Hallo, so genau weiß ich das alles nicht. Laut Anleitung vom Gerät erstellt es 3d CAD Daten zum weiterverarbeiten. Entweder als dwg oder dxf. Ich hab im Optionen Menü beim Öffnen schon viel rumprobiert, geht aber irgendwie nicht. in einem alten Thread habe ich gelesen, das eine SAT Datei geschrieben und erstellt wird. Die kann ich aber nirgends finden ?

Keine Ahnung, HAb das Leica Set für 1,5 k gekauft und hatte mir erhofft, das ich die Daten (Aufmaße etc. ) weiterverarbeiten kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur

Senden Sie eine Private Message an Torsten Niemeier

Schreiben Sie einen Gästebucheintrag für Torsten Niemeier

Beiträge: 3834
Registriert: 21.06.2001

"ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **

erstellt am: 16. Mai. 2025 13:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Lade die Datei (oder einen Teil davon) vielleicht mal hier hoch.
Mit welcher Software hast Du die dxf denn geöffnet?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadwomen
Ehrenmitglied V.I.P. h.c.
Mädchen für fast alles

Beiträge: 3132
Registriert: 26.08.2002

erstellt am: 16. Mai. 2025 13:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Zitat:
Original erstellt von doppstadt:
Hallo, so genau weiß ich das alles nicht. Laut Anleitung vom Gerät erstellt es 3d CAD Daten zum weiterverarbeiten. Entweder als dwg oder dxf. Ich hab im Optionen Menü beim Öffnen schon viel rumprobiert, geht aber irgendwie nicht. in einem alten Thread habe ich gelesen, das eine SAT Datei geschrieben und erstellt wird. Die kann ich aber nirgends finden ?
Keine Ahnung, HAb das Leica Set für 1,5 k gekauft und hatte mir erhofft, das ich die Daten (Aufmaße etc. ) weiterverarbeiten kann.

Kann man nach der Anleitung auch , aber warum DXF wenn du gleich DWG machen kannst ? und Leica kann das sicher , also Bedienungsanleitung und los.

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

doppstadt
Mitglied
Lehrer

Beiträge: 34
Registriert: 26.01.2016

i MAC 5 K

erstellt am: 16. Mai. 2025 13:50

<-- editieren / zitieren -->

Unities abgeben:

3D_2025-05-1611-14-32.dxf

Plan2025-05-16114717_export_3D_01.dwg

Hiermal 2 Dateien zum Probieren

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

doppstadt
Mitglied
Lehrer

Beiträge: 34
Registriert: 26.01.2016

i MAC 5 K

erstellt am: 16. Mai. 2025 13:53

<-- editieren / zitieren -->

Unities abgeben:

DAs stimmt, hab mich schon lange durch die Anleitung gekämpft. Dort hat man aber nicht viele Einstellmöglichkeiten am Gerät. Das muss im meinem CAD Programm (SE 2023) wohl eingstellt werden ?

Ich bin da nicht so fit drin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadwomen
Ehrenmitglied V.I.P. h.c.
Mädchen für fast alles

Beiträge: 3132
Registriert: 26.08.2002

erstellt am: 16. Mai. 2025 13:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Zitat:
Original erstellt von doppstadt:
Hiermal 2 Dateien zum Probieren

Die DWG ist 3D somit alles schick in ACAD 2024

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

doppstadt
Mitglied
Lehrer

Beiträge: 34
Registriert: 26.01.2016

i MAC 5 K

erstellt am: 16. Mai. 2025 14:42

<-- editieren / zitieren -->

Unities abgeben:

Ok, das wäre ja schon mal gut, wie geht es aber in SE

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadwomen
Ehrenmitglied V.I.P. h.c.
Mädchen für fast alles

Beiträge: 3132
Registriert: 26.08.2002

erstellt am: 16. Mai. 2025 14:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Was soll SE 2023 sein ?

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur

Beiträge: 3834
Registriert: 21.06.2001

"ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **

erstellt am: 16. Mai. 2025 14:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Zitat:
Original erstellt von cadwomen:
Was soll SE 2023 sein ?

Solid Edge 2023.
Google sagt: Bei den AutoCAD-Import-Optionen "Solids importieren" anhaken.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur

Beiträge: 3834
Registriert: 21.06.2001

"ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **

erstellt am: 16. Mai. 2025 14:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

https://community.sw.siemens.com/s/question/0D54O00007zid1hSAA/can-i-import-a-3d-file-that-was-exported-as-dxf-into-solid-edge-as-a-3d-model-i-have-tried-but-only-get-a-flat-2d-sketch-thanks

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadwomen
Ehrenmitglied V.I.P. h.c.
Mädchen für fast alles

Beiträge: 3132
Registriert: 26.08.2002

erstellt am: 16. Mai. 2025 15:03

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Zitat:
Original erstellt von Torsten Niemeier:
Solid Edge 2023.
Google sagt: Bei den AutoCAD-Import-Optionen "Solids importieren" anhaken.

sind nur Linien , auch die DXF ... wird als so gesehn nix würde ich mal sagen

cu cw

------------------
Also ich finde Unities gut ... und andere sicher auch
------------------------------------------------
cadwomen
Plant ist nur die Spitze des Berges der da treibt ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur

Beiträge: 3834
Registriert: 21.06.2001

"ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **

erstellt am: 16. Mai. 2025 15:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

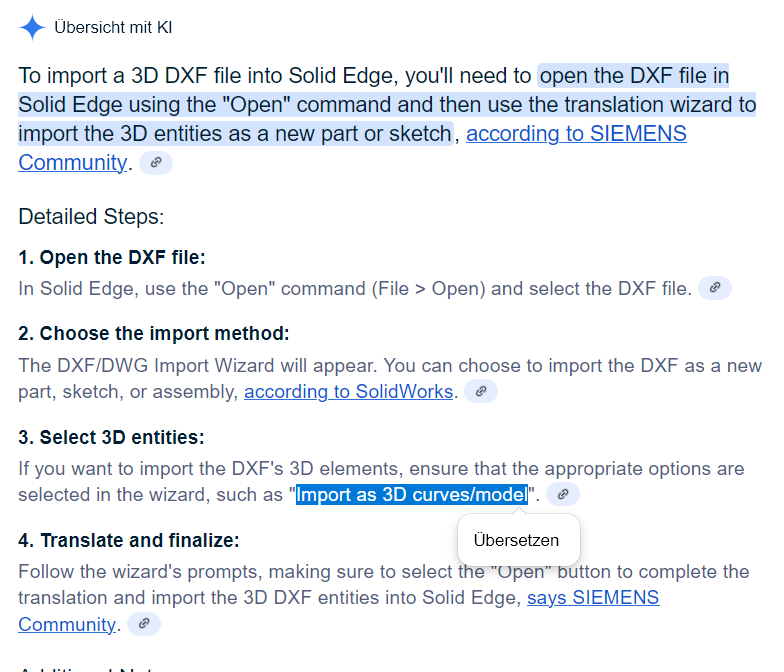

Das könnte auch funktionieren, siehe Bild.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

doppstadt
Mitglied
Lehrer

Beiträge: 34
Registriert: 26.01.2016

i MAC 5 K

erstellt am: 16. Mai. 2025 20:44

<-- editieren / zitieren -->

Unities abgeben:

Also geht irgendwie nicht.

In diesem Link wurde das schonmal beschrieben.

Ich versteh das mit der Sat Datei nicht, wo finde ich diese ?

https://ww3.cad.de/foren/ubb/Forum3/HTML/011825.shtml

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur

Beiträge: 3834
Registriert: 21.06.2001

"ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **

erstellt am: 16. Mai. 2025 21:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für doppstadt

Eine ACIS-Datei (SAT) beinhaltet Volumenkörper. Die wird vermutlich nur angelegt, wenn auch die DXF Solids enthält. Laut cadwoman ist das bei Deiner DXF nicht der Fall.
Ich glaube ihr das, ohne selbst in die Datei reinzugucken.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
