Thema: Programm (2723 mal gelesen)
|
Tuedelue1985 Mitglied
Beiträge: 3 Registriert: 21.04.2011
|
erstellt am: 21. Apr. 2011 12:09 <-- editieren / zitieren --> Unities abgeben:

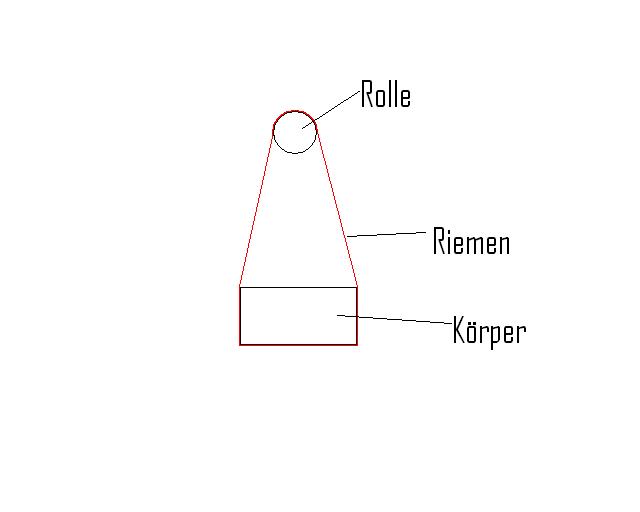

hallo, ich hoffe mal das mein beitrag hier auch richtig eingeordnet ist ich suche ein programm um einen riementrieb zu simulieren. vom prinzip her ziemlich einfach, der riemen wird über eine rolle angetrieben und im unteren teil des riemens liegt ein quadratisch/rechteckiger körper, der sich drehen soll. mir kommt es darauf an die eventuellen höhenunterschiede des körpers im riemen darzustellen und ggf. zu berechnen wenn sich die rolle dreht. hat jemand ne empfehlung welches programm ich dafür nutzen könnte? hab leider nur grundkenntnisse in catia und da stelle ich mir so ne simulation relativ schwer vor bzw. weiss ich nicht ob sowas da überhaupt möglich ist. danke schon mal im voraus ;-) hab noch ne skizze dazu hochgeladen. und es wäre natürlich von vorteil wenn das programm irgendwo als freeware vorhanden ist [Diese Nachricht wurde von Tuedelue1985 am 21. Apr. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
R. Frank Mitglied Dipl-Ing. (BA) Masch.-Bau
Beiträge: 1287 Registriert: 11.10.2004 SWX 2010 SP 4.0 PDMWorks 2010 FlowSimulation 2010 SP 4.0 Simulation 2010
|
erstellt am: 21. Apr. 2011 13:06 <-- editieren / zitieren --> Unities abgeben: Nur für Tuedelue1985
Hallo und willkommen im Forum. Vielleicht kommst Du ja mit FreeCAD entsprechend weit (genug)? Habe jetzt selbst keine Erfahrung damit, aber von der Programmbeschreibung her könnte das was für Dich sein ... Roland ------------------ Das Unmögliche möglich zu machen ist ein Ding der Unmöglichkeit. Andy Brehme - deutscher Fussballer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater
Beiträge: 3719 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 21. Apr. 2011 22:35 <-- editieren / zitieren --> Unities abgeben: Nur für Tuedelue1985
Hallo Tuedelue. Das stelle ich mir sehr komplex vor! liegt Reibung vor? Klar! Dann solltest du Dir das nach Eytelwein berechnen. Catia ist da recht unkomfortabel. Was soll als Ergebnis vorliegen? eine Kinematik? ein Wert, ab wo das Rad durchdreht? Der Versatz des Schwerpunktes? Was soll Dein Ergebnis bieten? ------------------ gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tuedelue1985 Mitglied
Beiträge: 3 Registriert: 21.04.2011
|
erstellt am: 23. Apr. 2011 13:33 <-- editieren / zitieren --> Unities abgeben:
danke roland für den link, leider ist die handhabung etwas ungünstig @tom es geht mir lediglich um die höhenänderung des rechtecks wenn es durch den angetriebenen riemen rotiert. bzw. geht es um die höhenlage des rechtecks wenn es in verschiedenen positionen ist (waagerecht, senkrecht, schräg usw.) riemen und rolle sind nicht von bedeutung gruß, andi [Diese Nachricht wurde von Tuedelue1985 am 23. Apr. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Ehrenmitglied V.I.P. h.c. CAD-Dienstleister
Beiträge: 26068 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 23. Apr. 2011 15:08 <-- editieren / zitieren --> Unities abgeben: Nur für Tuedelue1985
Hallo Andi, Ich behaupte mal, dass das Problem mit jedem CAD-Programm mit parametrischem Sketcher gelöst werden kann (da muss ja nicht unbedingt ein 3D-Modell draus werden, das wäre nicht aussagekräftiger als eine stimmige 2D-Skizze). Allerdings ist kein Programm direkt auf so eine Aufgabe vorbereitet, man muss mit relatv viel Nachdenken die Aufgabenstellung in den Möglichkeiten des Programmes abbilden, wahrscheinlich läufts auf ein paar Formeln hinaus, jeweils eine für einen bestimmten Bereich der "Drehbewegung" (ich vermute dass die Übergänge zwischen den verschiedenen "Rotationsphasen" nicht stetig sind). Nun, fast jedes CAD-Programm gibts als (zeitlich eingeschränkte) Testversion gratis oder gegen geringe Gebühr. Nur, in der Zeit bis Du so eine Testversion runtergeladen und installiert hast bist Du auf manuellem Weg, mit Papier, Lineal, Zirkel und Bleistift schon fertig, nehme ich an. Denn das Wissen wie Du welche Formeln ansetzen musst, musst Du sowieso haben. ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tuedelue1985 Mitglied
Beiträge: 3 Registriert: 21.04.2011
|
erstellt am: 27. Apr. 2011 17:16 <-- editieren / zitieren --> Unities abgeben:
hallo leo, ich habe das ganze schon mit bleistift und papier soweit gelöst wie ich es benötige. und da ich mich nur begrenzt mit catia v5 auskenne wollte ich einfach mal in diesem forum fragen ob mir jemand ein "relativ einfaches" programm empfehlen kann, damit ich mir ein 2d/3d- modell selbst erstelle. wie gesagt, es war auch nicht mein ziel etliche testversionen herunterzuladen und auszuprobieren ob die richtige dabei ist. ich hab einfach mal gehofft hier nen guten tipp zu bekommen trozdem danke für die hilfe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
3D-Papst Moderator
Beiträge: 3239 Registriert: 11.06.2001 Herr, stärke mich in Geduld, aber ZACK ZACK!!
|
erstellt am: 28. Apr. 2011 06:29 <-- editieren / zitieren --> Unities abgeben: Nur für Tuedelue1985
Moin, versuch dich mal mit Workingmodell2D. Hier der Link. Mit diesem Programm hab ich teilweise auch schon ganz leckere kleinere Simulationen hinbekommen. Und wenn es nur darum ging am Ende zu sehen was überhaupt passiert. M.E. kann man teilweise sogar in andere CAD-Sys exportieren Schau dir mal die Demos an, evtl. hilft es weiter? Anderer Tipp: ich kenne die Abmessungen deiner Körper nicht, aber wäre es nicht möglich real ein ganz einfaches massstäbliches Modell zu basteln und das Maß rauszumessen? Kariertes Papier auf den Tisch geklebt, der Riemen ist eine Schnur, die Schachtel eine Streichholzschachtel, die Rolle ne Klorolle. In Stellung 1 Abstand messen, in stellung 2 Abstand messen und fertig So würd ich das lösen. LG Papst ------------------ Der Papst empfiehlt: Richtig Fragen * Nettiquette * alte Suchfunktion * System-Info * Unities * CAD Freeware * Forenübersicht * Hilfeseite OSM * Moderatorenguide * 3D-Modelle
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)
Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 28. Apr. 2011 08:23 <-- editieren / zitieren --> Unities abgeben: Nur für Tuedelue1985
Hallo Tuedelue1985, wenn es dir rein um die geometrische Beziehungen geht sollte wie Leo gesagt hat eigentlich jedes parametrische System in der Lage sein das zu "simulieren", wobei das in meinen Augen nichts im eigentlichen Sinn mit Simulieren zu tun hat. Ich hab das mal in SolidWorks in einer einfachen Modellskizze gemacht, wie ich deine Aufgabenstellung verstanden habe, ist eine Sache von 3 Minuten; wenn andere Werte abgegriffen werden sollen dürfte das auch kein Problem sein. Ich würde jetzt nicht nur deswegen SolidWorks anschaffen, aber vielleicht kannst du eine Demoversion besorgen oder einfach ein anderes Programm zu versuchen, was auch diese Art des Skizzierens beherrscht. Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de Stefans SolidWorks Blog Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer Ehrenmitglied V.I.P. h.c. CAD-Dienstleister
Beiträge: 26068 Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 28. Apr. 2011 08:33 <-- editieren / zitieren --> Unities abgeben: Nur für Tuedelue1985
Ich versteige mich da noch zu der Behauptung, dass, wenn schon "kleiner Bruder" SWX das so elegant lösen kann, kanns "grosser Bruder" CATIA allemal. Wenns ja sogar "ganz kleiner Bruder" ACAD(Mech) schon kann.... <G> ------------------ mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
