Autor Thema:  Bohrung und Gewnide bemaßen (186 / mal gelesen)
Jamon Serrano
Mitglied


Sehen Sie sich das Profil von Jamon Serrano an!   Senden Sie eine Private Message an Jamon Serrano  Schreiben Sie einen Gästebucheintrag für Jamon Serrano

Beiträge: 5
Registriert: 14.07.2025

Autodesk Inventor Professional 2015 SP2

erstellt am: 14. Jul. 2025 09:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

ich hab da eine Ungereimtheit bei der Bemaßung von Bohrungen.

Im 3D habe ich die Borungsfunktion benutzt um wie hier im Beispiel 2 Bohrungen zu erzeugen.

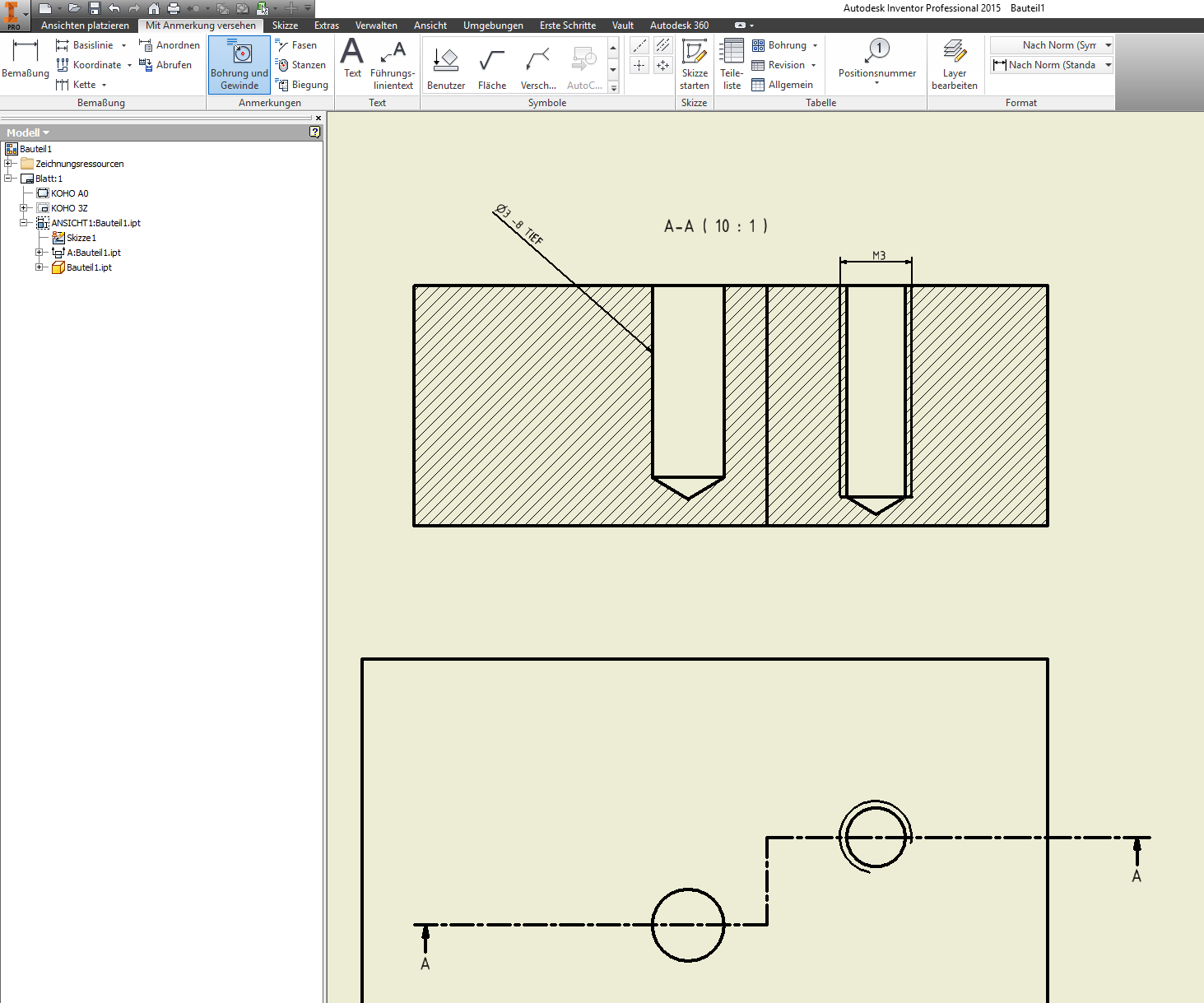

Wenn ich dann in der Drawing die Bohrungs- und Gewindeinfo-Funktion benutze kann ich wie zu sehen bei der Bohrung nicht beide Kanten anwählen um eine "vernünftige" Bohrungsbemaßung zu erzeugen,
allerdings scheint es das Problem bei den Gewinden nicht zu geben.

Kann mir einer erklären was ich bei den Bohrungen falsch mache?

BTW. bin neu in Inventor

------------------
Pelota Champion 1978

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TLipo
Mitglied



Sehen Sie sich das Profil von TLipo an!   Senden Sie eine Private Message an TLipo  Schreiben Sie einen Gästebucheintrag für TLipo

Beiträge: 96
Registriert: 11.05.2022

Inventor 2026

erstellt am: 14. Jul. 2025 10:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jamon Serrano 10 Unities + Antwort hilfreich

Herzlich willkommen im Forum!

Was meinst Du mit vernünftig?
Wenn Du die Durchmesserangabe anders haben willst (nämlich links und rechts als Verlängerung der Bohrungslinien), kannst du einfach "Bemaßung" benutzen.

Mir scheint aber die Gewindedarstellung im Schnitt falsch zu sein. Da fehlt ja der Gewindeauslauf.

[Diese Nachricht wurde von TLipo am 14. Jul. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jamon Serrano
Mitglied


Sehen Sie sich das Profil von Jamon Serrano an!   Senden Sie eine Private Message an Jamon Serrano  Schreiben Sie einen Gästebucheintrag für Jamon Serrano

Beiträge: 5
Registriert: 14.07.2025

Autodesk Inventor Professional 2015 SP2

erstellt am: 14. Jul. 2025 10:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke

Mit vernünftig meine ich das ich die Bohrung über beide Kanten bemaßt wird wie das Gewinde.
Wenn ich die einefache Funktion Bemaßung benutze muss ich aber händisch ein Ø-Zeichen hinzufügen und nach Möglichkeit möchte ich händische sachen in der Bemaßung vermeiden.

Das mit dem Gewindeauslauf ist mir bewusst,spielt hier aber keine Rolle da ich das nur als Beispiel aufgebaut habe.

------------------
Pelota Champion 1978

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rkauskh
Moderator
Dipl.-Ing. (FH) Versorgungstechnik, Master Eng. IT-Security & Forensic




Sehen Sie sich das Profil von rkauskh an!   Senden Sie eine Private Message an rkauskh  Schreiben Sie einen Gästebucheintrag für rkauskh

Beiträge: 2873
Registriert: 15.11.2006

Windows 10 x64, AIP 2020-2025

erstellt am: 14. Jul. 2025 10:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jamon Serrano 10 Unities + Antwort hilfreich

Moin

Die Bohrungsinfo an die Gewindelinien zu setzen ist suboptimal. Entferne mal das Gewinde aus der Bohrung und schau dir in der Zeichnung an was passiert. Setze dann korrekt eine Gewindeinfo an die Kernlochlinien und schau dir an was dort passiert, wenn man das Gewinde aus der Bohrung entfernt.
Die Info heißt Info, weil es keine Bemaßung ist. Wenn deine Bemaßung kein Durchmesserzeichen zeigt,
- schneidest du nicht mittig durch die Bohrung oder
- schneidest du schräg durch die Bohrung oder
- dein Bemaßungsstil ist verpfuscht worden.

------------------
MfG
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jamon Serrano
Mitglied


Sehen Sie sich das Profil von Jamon Serrano an!   Senden Sie eine Private Message an Jamon Serrano  Schreiben Sie einen Gästebucheintrag für Jamon Serrano

Beiträge: 5
Registriert: 14.07.2025

Autodesk Inventor Professional 2015 SP2

erstellt am: 14. Jul. 2025 11:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Moin,

Mir ging es doch jetzt eben nur schnell um klar zu machen das ich bei den Bohrungen beide Kanten anwählen möchte und automatisch eine Bemaßung mit einem Durchmesserzeichen zu bekommen.
Wenn ich das Gewinde entferne komm ich zu dem Ergebnis welches ich mir erhoft habe.

also sollte ursprünglich bei der normalen Bemaßungsfunktion das Ø-Zeichen automatisch generiert werden?

- Ich schneide durch die Mitte (auch auf Mittelpunkt fixiert um Fehler auszuschließen)
- es wird ein sauberer waagerechter Schnitt gemacht.
- zum Bemaßungsstil kann ich leider nichts sagen.

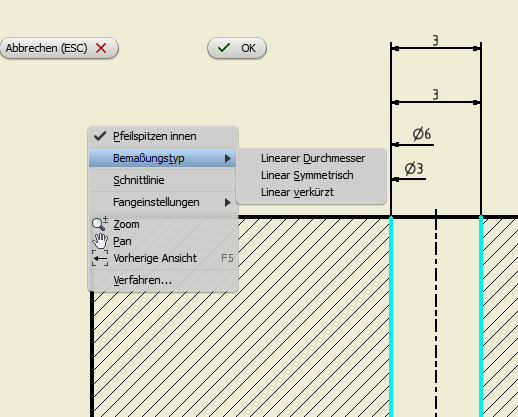

Das was ich halt noch machen kann ist das ich den Bemaßungstyp ändern (s. Bild) aber hier bekomm ich dann zwar mein automatisches Ø-Zeichen allerdings auch nur ne einseitige Maßangabe, wobei ich hier noch drauf achten muss das ich die Mittelline im Vorfeld generiere (um das korrekte Maß zu bekommen), find ich allerdings unschön weil ich mich dann auf Dinge beziehe die nicht aus dem 3D kommen.
