Moin zusammen.
Ich hab ein Problem mit SJT-Steckern. Ich bekam diese als IGES-Dateien. Beim Import in Inventor erhalte ich ein zusammengesetztes Oberflächenmodell. Ich hätte jedoch gerne ein Volumenmodell.
Was muss ich da machen?

Oder kennt jemand eine Seite bei der ich die Stecker als Inventor- bzw. Step-Datei bekommen kann?

Gruß
Peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In den Optionen Auf "Einzelne Volumenkörper erstellen" beim öffnen versucht?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wo hast Du denn die jetzige Datei her?
Versuchen ein Step zu bekommen ist finde ich persönlich das bessere export/import Format.

Schmeiß mal die Forensuche als erstes an, denn das Thema hatten wir schon oft   hier mal ein Beitrag: http://ww3.cad.de/foren/ubb/Forum50/HTML/015966.shtml#000011

------------------
Grüßle Daniela

Wer meint es besser zu wissen, der soll es grad selber machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von schmidts-pit:
... Was muss ich da machen? ....

---

Da muss man der Ursache im Konstruktionsordner von IV auf den Grund gehen und dann die Flächen entsprechen heften, nachdem man sie mit geeigneten Optionen importiert und ggf. repariert hat.

Ohne die IGES-Datei zu kennen, kann man leider keine genauere Auskunft geben.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SJT07-08.zip

Moin zusammen.
Ich hab mal die Datei mit drangehängt.

Gruß
Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SJT07-08.stp.txt

  Da hat sich aber jemand ordentlich Mühe gegeben ..

Später: Aber doch aweng geschludert. Gewinde passt nicht zamm, und O-Ring muss wohl etwa 5,25 mm längs der Achse verschoben werden.

[Diese Nachricht wurde von W. Holzwarth am 14. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin.
Und wie mach ich jetzt draus ein Volumenmodell?
Denn ob irgendwas verschoben werden muss, ist mir erst im 2.Schritt evtl. wichtig.

Gruß
Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ich das STEP hier in 2011 wieder einlese, wird das ein Multibody mit Volumen. Das müsste mit 2010 ebenso klappen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich habe halt nu mal kein STEP sondern nur IGES!
Komme ich von dem Oberflächenmodell aus IGES direkt in ein STEP? Einfach nur als Step wieder exportieren? ;-)

Deshalb noch einmal ganz kurz die Frage die ich am Anfang gestellt habe:

Wie bekomme ich aus dem IGES-Oberflächenmodell ein Volumenmodell?

Denn hätte ich STEP wär die Frage gar nicht gekommen.

Gruß
Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmm. Ich habe das Ding doch als STEP hier hochgeladen.

Es ist übrigens ein Irrtum, dass aus STEP immer narrensichere Volumenmodelle rauskommen. Nachbessern muss man hier auch, wenn's erforderlich ist.

[Diese Nachricht wurde von W. Holzwarth am 15. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das stimmt schon. Du hast es als STEP wieder hochgeladen - aber meine Datei die ich hier eingestellt habe war ein IGES. Und ich denke nicht, dass beim Download zu Dir daraus automatisch ein STEP wurde. Irgendwas hast Du damit gemacht. Und das interessiert mich.

Gruß
Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das hat Michael oben bereits beschrieben. Man kann solche Problemfälle in den Konstruktionsbereich kopieren, dort eine Qualitätsprüfung machen, nötigenfalls reparieren, neu heften, und anschließend in die Modellumgebung zurück kopieren.

  Dieser Stecker war ein recht simpler Fall. Probier's einfach mal.

P.S. Ein STEP habe ich nur erstellt, weil ich das mit 2011 gemacht hatte. Du hast aber wohl "nur" 2010.

[Diese Nachricht wurde von W. Holzwarth am 16. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin
Das mit dem Konstruktionsbereich und Modellbereich sagt mir gerade nichts. Wie geht das oder gibt es da ne gute Erklärung irgendwo?

Gruß
Peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schau mal hier, z.B.
http://leake.ge.uiuc.edu/AI7.htm

J.D. Mather hat dann auch noch tiefergehende Tutorials

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

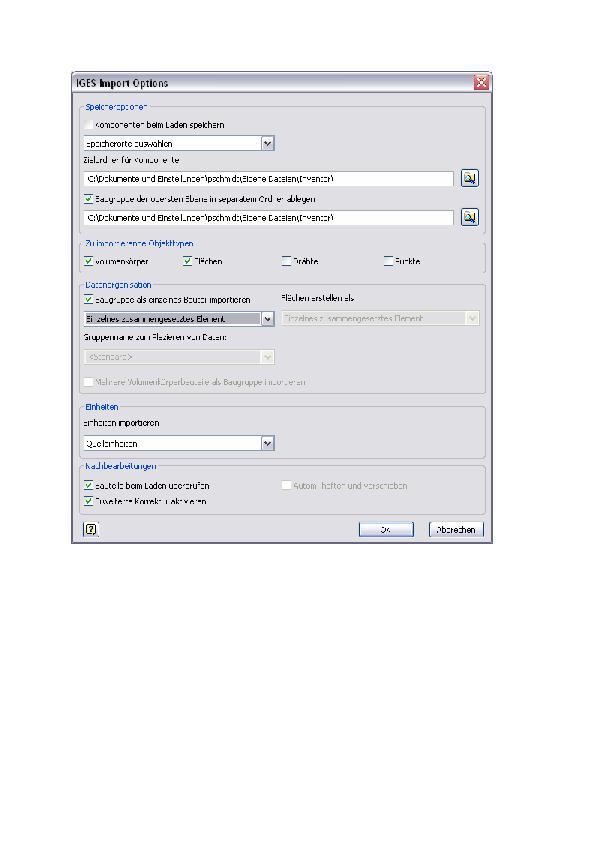

EinstellungenHeften.pdf

Moin zusammen.
Irgendwie klappt das bei mir nicht mit dem Heften.
Ich möchte diesen Stecker (siehe Anhang) in  ein Volumenmodel umwandeln.
Wenn ich die Tutorials lese steht da was von Möglichkeit "Automatisch heften und Verschieben" die sehe ich zwar unter den Import-Optionen sind aber nicht anklickbar.

Wenn ich dann das Teil importiert habe ist es ein zusammengesetztes Flächenmodel.
Wenn ich dann den Befehl Heften aufrufe kann ich nur eine Fläche aus wählen. Bei "Anwenden" bekomme ich dann folgende Fehlermeldung:
Die Fenster sind in der PDF-Datei drin.

Bei Analyse kann ich den Button "Anwenden" nicht anklicken. Auch wenn ich die Flächen selektiert habe.

Was mach ich da falsch?

Gruß
Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SJT07-16.zip

Irgendwie ging beim Anhang die Geometrie nicht mit.
Gruß
Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

1. Baugruppe als einzelnes Bauteil importieren (Option Mehrere Volumenkörperbauteile). Danach ist alles gelb und durchsichtig.
2. Konstruktionsumgebung öffnen
3.1 LAYER_1 13 Flächen heften, anschliessend den Volumenkörper mit Objekt kopieren (Ausgabeoption Volumenkörper) ins Modell schieben
3.2 bis 3.5 Dito für die anderen Layer. Den mit den meisten Flächen nimmt man sinnvollerweise erst am Ende

[Diese Nachricht wurde von W. Holzwarth am 30. Nov. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von schmidts-pit:
Was muss ich da machen?

---

Eine Hilfs-Baugruppe!

Da hinein tust Du das ungeeignete Importmodell als Maßgabe, und dann fängst Du ein eigenes Bauteil an, setzt das auch in diese Baugruppe und modellierst das Ding so einfach wie möglich selber, wobei Du die nötigen Maße von dem missratenen Importmodell projizierst (Vorsicht NICHT adaptiv, einfach nur fix. Parametrik ist hier völlig unnötig.) Unterlasse auch jeden weiteren Bezug zu dem Importmodell! Auch ein AK-Bezug wäre später störend.

Das Importmodell und die Baugruppe packst Du dann weg, so dass es niemand aus Versehen verwenden kann.

Verwende nur das eigene Modell!

Allein die Anzahl der vorangegangenen Beiträge belegt, wie viel schneller diese auf den ersten Blick umständlicher erscheinende Methode ist.

------------------
Roli
www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von W. Holzwarth:
1. Baugruppe als einzelnes Bauteil importieren (Option [b]Mehrere Volumenkörperbauteile). Danach ist alles gelb und durchsichtig.
2. Konstruktionsumgebung öffnen
3.1 LAYER_1 13 Flächen heften, anschliessend den Volumenkörper mit Objekt kopieren (Ausgabeoption Volumenkörper) ins Modell schieben
3.2 bis 3.5 Dito für die anderen Layer. Den mit den meisten Flächen nimmt man sinnvollerweise erst am Ende

[Diese Nachricht wurde von W. Holzwarth am 30. Nov. 2010 editiert.][/B]

---

Moin zusammen.
Auch wenn jetzt bestimmt der eine oder andere den Kopf schüttelt:

Das Importieren klappt ja. Das Flächenmodel kommt auch in Gelb daher.
Aber wie schalte ich um in die Konstruktionsumgebung? In der Hilfe steht was, dass ein Konstruktionsordner erstellt wird. Wo ist der dann?

Gruß
Pit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der erscheint bei mir (mit 2010) bei diesen Importoptionen automatisch über dem Ursprungsordner im Browser

Wenn er nicht da ist, dann:
Punkt 1a: Zusammengesetzten Körper per Rechtsklick in Konstruktionsumgebung kopieren.

Den Konstruktionsordner musste dann doppelklicken. Erst danach kann man dort jonglieren

[Diese Nachricht wurde von W. Holzwarth am 01. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
