Thema: Gewundenesblech (929 mal gelesen)
|
el rojo979
Mitglied
Staatl. Techniker Maschinentechnik
   Beiträge: 55
Registriert: 09.12.2009
|
erstellt am: 14. Feb. 2010 20:51  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen ich habe ein Problem mit einem Blechteil.
Ich will ein Blech zeichnen das gekantet und verwunden ist.

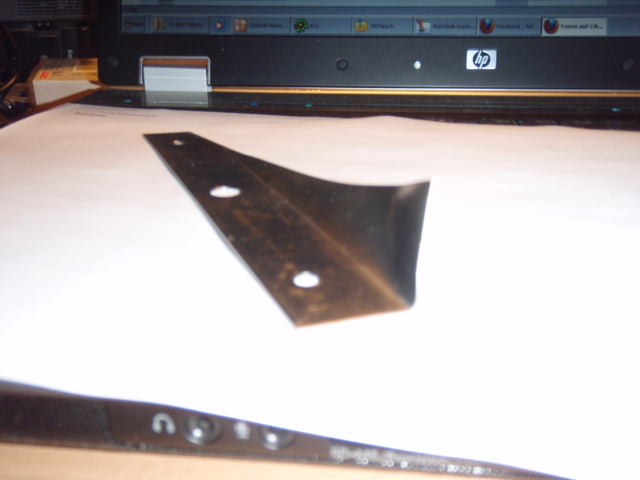

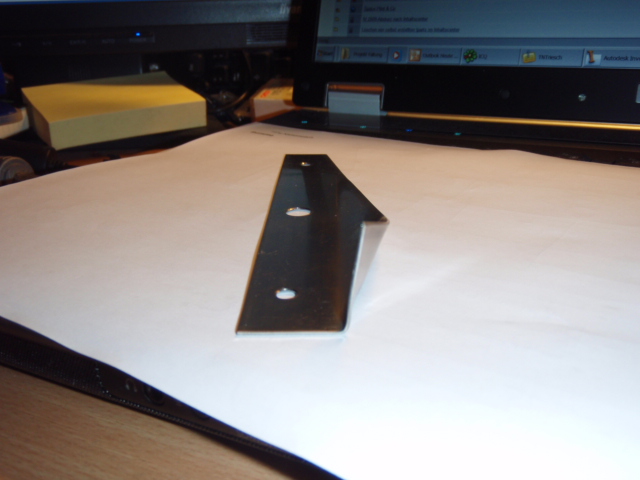

Siehe Bilder . Ich ich konnte eine Volumenkörper erstellen mit dem Befehl Erhebung, das ist aber nicht das was ich eigentlich haben wollte. Ich habe es mit einer 3 D Skizze aber das hat auch nicht hingehauen ich stehe auf dem Schlauch.
Hat einer eine Idee wie man das angehen kann. Schon mal Danke Dirk Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer
Beiträge: 9803
Registriert: 01.12.2003 AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200
|
erstellt am: 15. Feb. 2010 07:05 <-- editieren / zitieren --> Unities abgeben: Nur für el rojo979
|
el rojo979
Mitglied
Staatl. Techniker Maschinentechnik
Beiträge: 55
Registriert: 09.12.2009
|
erstellt am: 19. Feb. 2010 16:26 <-- editieren / zitieren --> Unities abgeben:
|
Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister
Beiträge: 3641
Registriert: 24.02.2006 Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise
|
erstellt am: 19. Feb. 2010 22:06 <-- editieren / zitieren --> Unities abgeben: Nur für el rojo979
Zitat:
Original erstellt von el rojo979:
....ich habe ein Problem mit einem Blechteil....
Welches Problem hast Du denn? Zitat:
Original erstellt von el rojo979:
...Ich ich konnte eine Volumenkörper erstellen mit dem Befehl Erhebung, das ist aber nicht das was ich eigentlich haben wollte....
Was wolltest Du denn? Beschreib mal präzise, was Du bezwecken möchtest. Ein Tiefzieh- oder Prägeteil modellieren und den Rohling dafür berechnen? Oder ein abwickelbares Blechteil, das in Ansätzen eine Grundähnichkeit mit dem auf dem Foto dargestellten Bauteil hat? Gruss Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
el rojo979
Mitglied
Staatl. Techniker Maschinentechnik
Beiträge: 55
Registriert: 09.12.2009
|
erstellt am: 21. Feb. 2010 22:10 <-- editieren / zitieren --> Unities abgeben:
|
Andreas Gawin
Ehrenmitglied V.I.P. h.c.
Blechschlosser Metallbauermeister
Beiträge: 3641
Registriert: 24.02.2006 Inventor 2022/2023/2024
AutoCad Mechanical 2023/2024
FARO S70
FARO Scene
WIN10-64 32GB
WIN11-64 32GB
Spacemouse Enterprise
|
erstellt am: 22. Feb. 2010 08:02 <-- editieren / zitieren --> Unities abgeben: Nur für el rojo979
Guten Morgen! Ein abwickelbares Blech könnte am ehesten als Konturlasche modelliert werden. Die Basisfläche wie beim Originalteil erstellen, die Rundung durch Segmentkantungen, die parallel zur Langseite der Grundfläche verlaufen oder alternativ als grossen Radius. Die Kontur des gerundeten bzw segmentgekanteten Bereichs entweder durch Ausklinkung "über Biegung" oder im IV 2010 an der im Zwischenschritt geplätteten Kontur (Abwicklung/Neufaltung) gestalten. Damit erhält man ein soweit möglich angenähertes Teil, das allerdings nicht "ballig" ist. Gruss Andreas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
