Willkommen bei der Mai-Aufgabe des
INVENTOR NEWS GROUP WORLD CUP 2009 !
Einsendeschluss ist der 21.05.2009

==>Die Wertung für den April-Wettbewerb wird noch überarbeitet !
s.h. auch hier

Hier die Regeln zur Teilnahme:

1. Die Zeichnung (Aufgabe) hier downloaden und ausdrucken, aber noch nicht ansehen!
2. In Inventor mit einem neuen Bauteil beginnen (Einheit = mm oder =inch je nach Angabe !)
3. Die Zeichnung mit der Rückseite nach oben auf den Tisch legen und die Uhr stellen. Die Zeichnung umdrehen und das Modell so schnell wie möglich erstellen.Wenn man fertig ist, sollte das Volumen des Modells in den iProperties bei der Genauigkeitsstufe "sehr hoch" (nicht die Schaltfläche "Aktualisieren" verwenden, ohne vorher die Genauigkeitsstufe eingestellt zu haben) die auf der Zeichnung angegebenen Werte anzeigen. Falls Inventor eine Meldung anzeigt, dass die gewünschte Genauigkeit nicht erreicht werden kann, diese einfach mit OK bestätigen.
4. Die verwendete Zeit zählt von dem Moment an, dem man die Zeichnung das erste mal gesehen hat, bis zur Fertigstellung des Modells, auch wenn man mehr als einen Versuch zur Lösung braucht. Die Uhr darf nur gestoppt werden, falls man durch äußere Umstände gezwungen wird, die Erstellung des Modells zu unterbrechen.

• Erste Priorität hat das richtige Volumen eines korrekten Modells in den physikalischen Eigenschaften bei der Genauigkeitsstufe "sehr hoch" (oder "hoch" nach Bestätigung der Warnmeldung).
• Zweite Priorität hat die schnellste Zeit. Wer kann es am schnellsten modellieren? (Aber nicht mogeln - man ist nicht zufrieden, wenn man der Schnellste ist, aber weiß, dass man gemogelt hat! Jeder könnte es bei einem zweiten Versuch mindestens 50% schneller schaffen.)

Wichtig: Das fertige Modell verpackt als Zip- oder Rar-Datei per Mail an
IVNGWC@fkonzept.de senden und nicht im CAD.de-Forum veröffentlichen ! (Damit die Lösung bis zum Ende geheim bleibt !)
In dieser Mail muss neben dem Modell auch der Name (ggf. Nickname) und die benötigte Zeit und zwar in folgender Form

Name 00(h):00(min)

mitgeteilt werden. Weiter muß die Zip- oder Rar-Datei eindeutig benannt sein (z.B. "Nickname 2009-01.zip") !

Neue Aufgaben werden immer zwischen dem 1. und dem 5. eines Monats
veröffentlicht. Die Lösungen müssen bis zum 21. des laufenden Monats per E-Mail eingegangen sein.

Hier die neue Punktevergabe:

Damit alle Freundinnen und Freunde des IVNGWC die Chance bekommen vorne mitzumischen, erfolgt die Bewertung ab 2009 flacher gestaffelt und unabhängig von der Anzahl der Teilnehmer. Wie bisher gibt es mindestens 1 Punkt für jede Einsendung, mindestens 2 Punkte für jede richtige Lösung und 25 Punkte für die beste Zeit. Die Staffelung erfolgt aber nur noch anhand der benötigten Zeit im Verhältnis zur besten, gedämpft mit Exponent 0,25 und gerundet auf ganze Zahlen.

Beispiele:

beste Zeit: 25 Punkte
20% länger: 24 Punkte
2 x : 22 Punkte
20 x : 13 Punkte
200 x :   8 Punkte
2000 x:   5 Punkte
…
falsche Lösung:   1 Punkt
benutzter Vorschlag: 25 Punkte

Ihr seht: Selbst wer wirklich lange braucht, wird immer noch belohnt.
Es soll allen Spaß machen!

Und noch eine ernste Anmerkung: Die Bestzeit wird nun zur Bewertung Aller herangezogen. Also bei allem Engagement: Bitte immer ehrlich bleiben!

Zum Jahresende (Nach der Dezemberaufgabe) werden die erreichten Punkte
zusammen gezählt und somit ein Gesamtsieger ermittelt.
Der Rechtsweg ist ausgeschlossen ! Ein Rechtsanspruch besteht nicht !
Es kommt kein rechtsgültiger Vertrag zustande !

Anmerkung: Mit der Einsendung einer Lösung oder einer Aufgabe erklärt sich der Teilnehmer mit den oben genannten Punkten einverstanden. Weiter erklärt er sich damit einverstanden, dass durch ihn eingesandte Aufgaben, Modelle, Zeichnungen etc. durch die Veranstalter des IVNGWC im Internet veröffentlicht werden dürfen.

So, nun viel Spaß bei der Mai-Aufgabe IVNGWC 2009 !

Bernhard Fetzer

------------------
Es gibt keine Probleme - Nur Lösungen !

      Lego und andere Inventor-Dateien
    IVNGWC 2009

[Diese Nachricht wurde von fetzerman am 01. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Noch 17 Tage IVNGWC Mai 2009 !
Einsendeschluß ist der 21.05.2009

Einsendungen bisher (EU+US):
Name                   Volumen
Massimo Casati 418384,5592
Winfried Bach 418384,866
Steffen Vogt 418385,97
Mathias Prockl 418386,82

  Und denkt daran: Ich benötige dringend
                neue Aufgaben für den IVNGWC 2009!
                Also bitte Ideen (auch nur Papierskizzen) Modelle oder Zeichnungen einreichen !

Gruß, Bernhard Fetzer

------------------
Es gibt keine Probleme - Nur Lösungen !

  Lego und andere Inventor-Dateien
IVNGWC 2009

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Noch 11 Tage IVNGWC Mai 2009 !
Einsendeschluß ist der 21.05.2009

Einsendungen bisher (EU+US):
Name             volume
Massimo Casati 418384,5592
Winfried Bach 418384,866
Steffen Vogt 418385,97
Mathias Prockl 418386,82
Daniel Loew 418384,705
Camel Diha 418386,108

    Und denkt daran: Ich benötige dringend
                neue Aufgaben für den IVNGWC 2009!
                Also bitte Ideen (auch nur Papierskizzen) Modelle oder Zeichnungen einreichen !

Gruß, Bernhard Fetzer

------------------
Es gibt keine Probleme - Nur Lösungen !

  Lego und andere Inventor-Dateien
IVNGWC 2009

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Noch 6 Tage IVNGWC Mai 2009 !
Einsendeschluß ist der 21.05.2009

Einsendungen bisher (EU+US):
Name                 volume
Massimo Casati 418384,5592
Winfried Bach 418384,866
Steffen Vogt 418385,97
Mathias Prockl 418386,82
Daniel Loew 418384,705
Camel Diha 418386,108
Böszi 418387,252
Johann Eisl 415568,694
Dieter Birkelbauer 418761,377

    Und denkt daran: Ich benötige dringend
                neue Aufgaben für den IVNGWC 2009!
                Also bitte Ideen (auch nur Papierskizzen) Modelle oder Zeichnungen einreichen !

Gruß, Bernhard Fetzer

------------------
Es gibt keine Probleme - Nur Lösungen !

  Lego und andere Inventor-Dateien
IVNGWC 2009

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Endergebniss IVNGWC Mai 2009
°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°
1 Daniel Loew 418384,705 00:25 ok
°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°°
2 Mathias Prockl 418386,82 00:27 ok
2 Nontasiri Nirawit 418387,723 00:27 ok
3 Massimo Casati 418384,5592 00:28 ok

4 Camel Diha 418386,108 00:38 ok
5 Böszi 418387,252 00:59 ok
6 Steffen Vogt 418385,97 01:23 ok
7 Mathias G 418384,683 01:35 ok
8 Dieter Birkelbauer 418761,377 01:43 ok
9 Winfried Bach 418384,866 02:00 ok
10 Johann Eisl 415568,694 02:31 FALSCH
11 Kwang-Hee Lee 417619,278 03:20 FALSCH
12 Carsten Ondrazek 437939,901 01:40 FALSCH
13 David Kampitsch 418720,74 01:40 FALSCH

Alle Eingänge wurden (und werden zukünftig) wie folgt geprüft:
Ich erstelle eine Baugruppe in die ich sowohl das Original als auch die Einsendung deckungsgleich einbaue.
Daraus wird eine abgeleitete Komponente als Differenz erstellt.
Abweichnungen werden so festgestellt.

Zur Wertung:

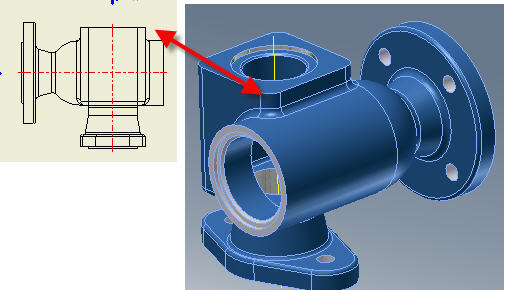

Da auf der Zeichnung der Aufgabe 2 Rundungen nicht vermerkt waren, habe ich alle Eingänge, in denen nur diese Rundung fehlte, als richtig gewertet.

Zur Wertung des IVNGWC 2009-04:
Hier habe ich nachträgflich alle Eingänge als falsch gewertet, da keine 100%ig dem Original entsprach.
Alle Einsendungen wurden mit einem Punkt gewertet.

Ich hoffe, ihr seid mit dieser Entscheidung einverstanden.

Die Lösungen gibt es hier und das Scoreboard hier

Vielen Dank an alle Teilnehmer und natürlich Glückwunsch an den Gewinner !

Es werden noch Aufgaben / Ideen für den IVNGWC gesucht !
Es gibt hier für Extra-Punkte. Also ran ans Eingemachte !

Gruß, bis zum nächsten Mal,
Bernhard

------------------
Es gibt keine Probleme - Nur Lösungen !

  Lego und andere Inventor-Dateien
IVNGWC 2009

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

diese besagten Rundungen dauern ca. ne halbe Stunde wenn man das falsche Volumen sucht.

------------------
WIBA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von WIBA:
Hallo,

diese besagten Rundungen dauern ca. ne halbe Stunde wenn man das falsche Volumen sucht.

---

Hast recht hat bei mir auch genau eine halbe Stunde gedauert (die 1h43min sind ohne Rundungen), damit liegst du vor mir.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ventilgehaeuse-WH.ipt.txt

Als nicht ganz Unschuldiger/Unbeteiligter an dieser Sache möchte ich auch etwas anmerken:
Zuerst Dank an Bernhard, daß er jeden Monat diesen Job macht, und dass er es mit Freude tut. Er möchte zwar immer noch mehr Teilnehmer gewinnen, aber leider steigt damit auch der Zeitaufwand für die Auswertung. Vielleicht ist es ganz gut, wenn es nicht mehr als 25-30 Einsendungen werden.

Die Aufgabe selbst (Vorschlag von Bernhard) war mal in einem Tabellenbuch zu finden, leider ist mir die Mail mit dem zugehörigen PDF verlorengegangen. Auch ein erstes 3D-Modell gab es schon, was mir allerdings noch nicht so ganz gefiel. Deshalb hatte ich ebenfalls eine Version gemacht; der Hauptunterschied dabei sind die Innengewinde, die auch in der Ursprungszeichnung vorhanden waren. Erst dadurch bekommt das Bauteil einen Sinn, und erst damit erkennt man die Notwendigkeit für den Freistich im Detail C.

Wie's der Zufall will, lag das Modell dann einige Zeit auf Eis; ich habe es erst im PDF der Aufgabe wieder gesehen. Doch totale Glückseligkeit überfiel mich nicht beim Ansehen der Zeichnung, die Aufgabe hätte klarer definiert sein können. Andererseits hat Bernhard einen Beruf, Termine dort und Termine im IVNGWC. Und noch eine Familie.

Wertet meinen Text also nur als etwas Licht hinter die Kulissen. Mehr soll es nicht sein.

Walter

P.S. Datei ist im Format 2010

------------------
Mein Steuerspar-Modell

[Diese Nachricht wurde von W. Holzwarth am 27. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich möchte mich auch bei Bernhard bedanken, es macht mir sehr viel Spaß hier mitzumachen. Ich wollte auch nicht meckern, wenn es so rüberkam dann entschuldigt bitte.

------------------
WIBA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
hat jemand das Modell auch im Inv. 2009? Bitte....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Heinerich2009-05.zip

Zitat:

---

Original erstellt von simko:
Hallo,
hat jemand das Modell auch im Inv. 2009? Bitte....

---

da!

------------------
"... Es ist besser zu schweigen und als Idiot verdächtigt zu werden als zu Reden und den Beweis anzutreten...."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo zusammen !

@ WIBA: Kam nicht als "Meckern" rüber
@ Walter: Danke für die Blumen

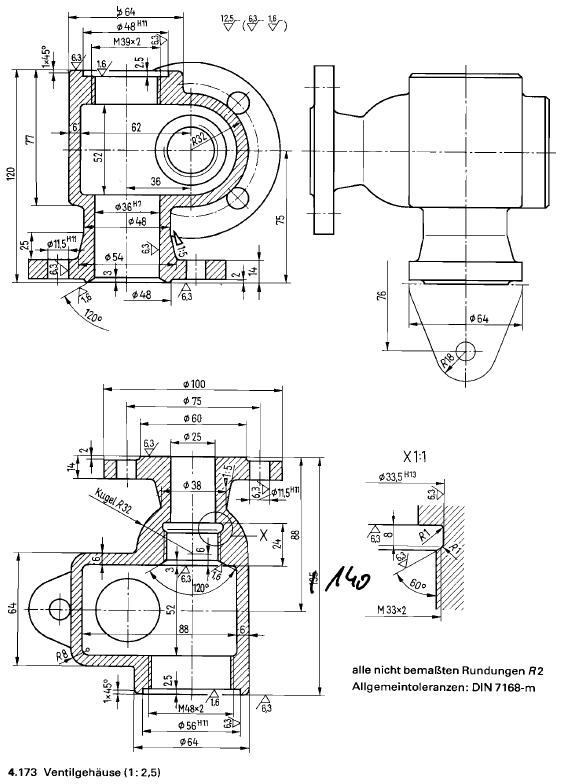

Hier das Original des Ventilgehäuses (aus "Böttcher/Forberg, Technisches Zeichnen, 19. Auflage von 1982, BG Teuber Stuttgart")

@ all: Solange von den Teilnehmern (oder von wem auch immer) keine besseren Vorlagen bei mir landen, müsst ihr leider mit meinen grausigen Zeichnungen vorlieb nehmen.
Für dieses Jahr ist -ausser dem Vorschlag von der ersten Aufgabe- noch nichts bei mir gelandet

Gruß, Bernhard

------------------
Es gibt keine Probleme - Nur Lösungen !

  Lego und andere Inventor-Dateien
IVNGWC 2009

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Heinerich:
da!

---

--------------------------
DANKE!
