Autor Thema:  Zusammenbau gebogener Bleche (3639 mal gelesen)
alienterhaken
Mitglied
Berufsschullehrer

Sehen Sie sich das Profil von alienterhaken an!   Senden Sie eine Private Message an alienterhaken  Schreiben Sie einen Gästebucheintrag für alienterhaken

Beiträge: 1
Registriert: 02.07.2008

 erstellt am: 02. Jul. 2008 22:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich habe ein rundes Blech (Durchmesser 100mm) erzeugt und auf einem Teilkreis von 80mm mehrere Bohrungen eingebracht. Das Blech wurde dann mit dem Biegeradius 100mm (freie Lasche) gebogen.
Im Zusammenbau möchte ich in diese Bohrungen Schrauben einfügen, kann aber keine Abhängigkeiten vergeben, weil die Bohrungen bzw. deren Achsen nicht erkannt werden. Wer kann da helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HBo
Ehrenmitglied
Maschinenbaukonstrukteur


Sehen Sie sich das Profil von HBo an!   Senden Sie eine Private Message an HBo  Schreiben Sie einen Gästebucheintrag für HBo

Beiträge: 1563
Registriert: 31.12.2001

z.Zt. keine CAD-Software

erstellt am: 03. Jul. 2008 07:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von alienterhaken:
Ich habe ein rundes Blech (Durchmesser 100mm) erzeugt und auf einem Teilkreis von 80mm mehrere Bohrungen eingebracht. Das Blech wurde dann mit dem Biegeradius 100mm (freie Lasche) gebogen.

da kann man sich gaaaaaaaaaaanz viele Varianten vorstellen!
welche ist die richtige?
Ein Bild könnte alle Zweifel ausräumen!

Zitat:

Im Zusammenbau möchte ich in diese Bohrungen Schrauben einfügen, kann aber keine Abhängigkeiten vergeben, weil die Bohrungen bzw. deren Achsen nicht erkannt werden. Wer kann da helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

freierfall
Ehrenmitglied V.I.P. h.c.
Techniker



Sehen Sie sich das Profil von freierfall an!   Senden Sie eine Private Message an freierfall  Schreiben Sie einen Gästebucheintrag für freierfall

Beiträge: 11582
Registriert: 30.04.2004

WIN10 64bit, 32GB RAM
IV bis 2022

erstellt am: 03. Jul. 2008 07:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Herzlich Willkommen hier im Forum,

eine Frage die mich sehr interessiert, schulst du auch IV?

HBo hat es schon geschrieben, mit Bild ist es einfacher, aber man könnte auch die Bleche mit die Abhängigkeiten mit dem Ursprung verknüpfen.

herzliche Grüsse

Sascha Fleischer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9803
Registriert: 01.12.2003

AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200

erstellt am: 03. Jul. 2008 09:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich

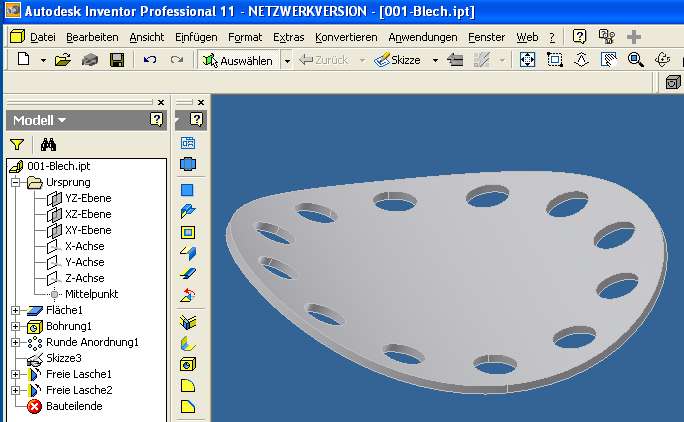

Ich nehme an, das Blech wird etwa so aussehen wie im Bild.
Durch das Biegen mit Freier Lasche sind die Bohrungen im gebogenen Zustand nicht rund, deshalb kann man kein Einfüge- oder Passend Abhängigkeit im Zusammenbau vergeben.
Sicher würde es helfen, Hilfgeometrie (Punkt und Achse) ins Bauteil einzufügen.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

El_Tazar
Mitglied
Maler


Sehen Sie sich das Profil von El_Tazar an!   Senden Sie eine Private Message an El_Tazar  Schreiben Sie einen Gästebucheintrag für El_Tazar

Beiträge: 683
Registriert: 27.04.2005

AIS2011 SP2
ACad06/07/11
Win7

erstellt am: 03. Jul. 2008 09:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von CAD-Huebner:

Sicher würde es helfen, Hilfgeometrie (Punkt und Achse) ins Bauteil einzufügen.

Bin neugierig und zu faul es auszuprobieren: wandern die Arbeitspunkte beim Biegen mit oder meckert die DIVAScherzhafte Bezeichnung für Inventor IV, das die ebene Fläche (mit der der Pkt erstellt wurde) weg ist?

Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9803
Registriert: 01.12.2003

AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200

erstellt am: 03. Jul. 2008 10:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Weder noch, die Arbeitspunkte wandern NICHT mit, es wird aber auch nicht gemeckert.
Man muss die Arbeitspunkte sicher erst hinterher einfügen, sofern man mit freie Lasche arbeitet.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

deepspeed
Ehrenmitglied



Sehen Sie sich das Profil von deepspeed an!   Senden Sie eine Private Message an deepspeed  Schreiben Sie einen Gästebucheintrag für deepspeed

Beiträge: 1575
Registriert: 28.06.2004

Inventor 2015
Vault 2015
-----------------
Citrix

erstellt am: 03. Jul. 2008 10:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von El_Tazar:
Bin neugierig und zu faul es auszuprobieren:

Also wenn ich neugierig bin, bin ich alles andere als faul es auszuprobieren

------------------
Gruß DEEPSPEED
------------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9803
Registriert: 01.12.2003

AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200

erstellt am: 03. Jul. 2008 11:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich

001-Blech.zip

Für die Neugierigen (ich schlag mich gerade min anderen Aufgaben herum) hier mein Testbeispiel (IV11)

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 03. Jul. 2008 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich

001-Blech-WH.zip

Hab' mal eine Achse gemacht.
Weniger Löcher - weniger Arbeit ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9803
Registriert: 01.12.2003

AutoCAD 2.5 - 2025,
Inventor AIP 4-2025 Windows 11
i7, 96 GB, SSD, Quadro P2200

erstellt am: 03. Jul. 2008 11:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Ja, die Arbeit wollte ich mir sparen.
Sehr gut gehts auch über 2 Arbeitspunkte (Innen und Aussen) über Konturenwahl und dann Arbeitsachse durch 2 Punkte - ahnlich wie in diesem Beitrag (Siehe Video von Andreas) http://ww3.cad.de/foren/ubb/Forum50/HTML/019824.shtml#000000

Trotzdem erwarte ich noch die "richtig schlaue Lösung".

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bert007
Mitglied
Maschinenbauer


Sehen Sie sich das Profil von bert007 an!   Senden Sie eine Private Message an bert007  Schreiben Sie einen Gästebucheintrag für bert007

Beiträge: 586
Registriert: 29.06.2004

AIS 2017 Ultimate

erstellt am: 03. Jul. 2008 18:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Hallo!

Ist hier nicht einen Arbeitspunkt mit der Funktion RMK - "Konturenauswahl" hilfreich?
Der müßte ja auch in der Mitte der gewellten Kontur liegen, so wie Walter´s Skizzen- Mittelpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13007
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 03. Jul. 2008 20:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für alienterhaken 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von CAD-Huebner:
... Trotzdem erwarte ich noch die "richtig schlaue Lösung". ...

Ich finde deine Lösung ist schon schlau genug, Udo:

Zitat:
Original erstellt von CAD-Huebner:
Sehr gut gehts auch über 2 Arbeitspunkte (Innen und Aussen) über Konturenwahl und dann Arbeitsachse durch 2 Punkte ...

Ich würde es genau so machen.


Und an alienterhaken noch:
Willkommen bei CAD.DE und AUGCE!
Vier wichtige Links für den problemlosen Einstieg:
Richtig Fragen - Nettiquette - Suchfunktion - System-Info


------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
