hallo zusammen

hab es nun geschafft mein inventor wieder zu installieren. wollte mal fragen ob infentor 10 es schafft ein bauteil nach x und y parametern zu zeichnen. hab da nu eine detei mit zaheln und der kolege wollte das ich es ihm in 3D mal zeichne. ist ein profiel eine schiffsflosse die datei schaut so aus:

EPPLER 603 AIRFOIL
      33.      29.

0.0007500 -.0040900
0.0008300 0.0046600
0.0059700 0.0155700
0.0155200 0.0275300
0.0293000 0.0399600
0.0472100 0.0524700
0.0690800 0.0647400
0.0947300 0.0765200
0.1239200 0.0875500
0.1563800 0.0976200
0.1918000 0.1065400
0.2298200 0.1141400
0.2700600 0.1202600
0.3121100 0.1247000
0.3555600 0.1272900
0.4000400 0.1278600
0.4451900 0.1262500
0.4906200 0.1222300
0.5363600 0.1154400
0.5828800 0.1061300
0.6301500 0.0952900
0.6774800 0.0837200
0.7241300 0.0719600
0.7693400 0.0604600
0.8123100 0.0495600
0.8522400 0.0394900
0.8884000 0.0304200
0.9200600 0.0223100
0.9468300 0.0149700
0.9687300 0.0085400
0.9854800 0.0036600
0.9962500 0.0008500
1.0000000 0.0000000

0.0007500 -.0040900
0.0069700 -.0114300
0.0194900 -.0187500
0.0374100 -.0257300
0.0604500 -.0322100
0.0883500 -.0381400
0.1207700 -.0435300
0.1572700 -.0483400
0.1973800 -.0525200
0.2406000 -.0560200
0.2864100 -.0587700
0.3342700 -.0607400
0.3835600 -.0618800
0.4336600 -.0620900
0.4839200 -.0612500
0.5336900 -.0590900
0.5825900 -.0552100
0.6304200 -.0492900
0.6774400 -.0410100
0.7244600 -.0309400
0.7714300 -.0206800
0.8173100 -.0115000
0.8608500 -.0041700
0.9007200 0.0008500
0.9355700 0.0033300
0.9638500 0.0034000
0.9841600 0.0020100
0.9961000 0.0005700
1.0000000 0.0000000

geht das? oder wie kann ich das problem sonst lösen ?

------------------
Arbeite mit Inevntor 10, was dagegen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo!

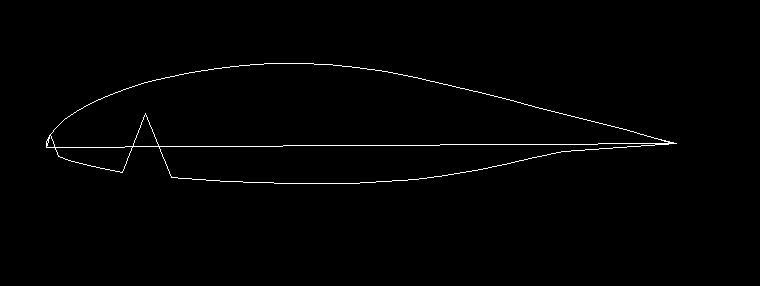

Bei mir kommt da sowas raus, allerdings mit dem ACAD, nicht mit dem Inventor.
Gruß,
Martin

P.S.
Bitte mit der Shift-Taste arbeiten, es erleichtert ungemein das Lesen!

[Diese Nachricht wurde von MartinKern am 18. Feb. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---




Zitat:

---

Original erstellt von MartinKern:
Bei mir kommt da sowas raus, allerdings mit dem ACAD, ...

---

Mein Acad hat's da irgendwie besser drauf.

Zitat:

---

Original erstellt von sportmacher:
... ein bauteil nach x und y parametern zu zeichnen. ... das ich es ihm in 3D mal zeichne. ...

---

Aus x und y wird aber noch nichts 3D, da fehlt noch z.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

080218-Flosse_IV10.zip

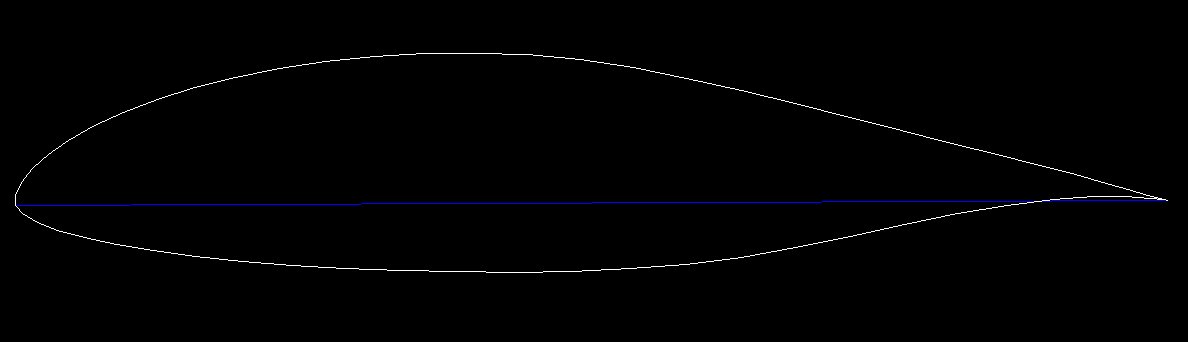

... und hier noch als IV10 IPT.

Einheit ist mm, von daher nur für sehr kleine Schiffe geeignet.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also, normal ist das was für'n Vliecher.
Sonst wär's ja schließlich ein Waterfeul ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von W. Holzwarth:
Also, normal ist das was für'n Vliecher.
Sonst wär's ja schließlich ein Waterfeul ..

---

Vielleicht ist es ja für ein Luftschiff.

Aber wenn ich mich recht entsinne macht sportmacher ja Rennbote die übers Wasser fliegen ...

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hmmm, .. ein Segelfliegerprofil für ein Hydrofoil-Modell , was da der Herr Reynolds dazu sagt?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

danke für die tolle Hilfe hier. Das Profiel ist genau richtig gezeichnet. Der Kolege möchte damit irgendetwas an einem Segelboot testen was genau das wollte er mir nicht sagen. Naja so ist das nun mal in der Forschung.
Mal kurz zurück zu meiner Frage, mit welchem Programm ist es denn möglich aus den x/y Parametern eine 2D zeichnung zu bekommen?
Geht dies nur mit AutoCad oder gibt es vielleicht freeware Programme die nur diese Funktion haben?

------------------
Arbeite mit Inevntor 10, was dagegen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Sportmacher,

probiers mal mit xls-import:
http://www.mymcad.com/xlsimport.zip

Ist aber ein bisschen sensibel, aber ich hab damit alle Profile für einen Hydrofoiler gezeichnet.

Die Geschwindigkeit leidet aber ungemein durch die Splines

Schau mal dazu diesen Thread an:

http://ww3.cad.de/foren/ubb/Forum50/HTML/018454.shtml

Tschö,
Andreas

[CSEdit]Links geflickt [/CSEdit]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sorry Sportmacher,

Ich seh grad, daß der Link von xls-Import nicht mehr funktioniert, könnte Dir aber die zip-Datei schicken wenn das gewünscht ist.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sagt mal ist es vielleicht möglich das der kleine Bruder von AutoCad, sprich AutoSketch malen nach Zahlen kann?
Wie heißt generell diese Funktion oder das Verfahren das nach Zahlen malen lässt? Denn der kleine Link von unten hat leider nicht funktioniert und dann such ich mir mal im Netz ein kleines Tool was dies vielleicht kann.

------------------
Arbeite mit Inevntor 10, was dagegen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Na wer Inventor hat, hat doch auch AutoCAD (Mechanical), und da kann man eine Koordinatenliste über den AutoCAD Befehl SCRIPT importieren.

Das AutoCAD-Script (eine Textdatei mit der Endung .SCR) müsste für o.a. Koordinatenliste so aussehen:

Code:

---

-OFANG keiner
SPLINE
0.0007500,-.0040900
0.0008300,0.0046600
0.0059700,0.0155700
0.0155200,0.0275300
0.0293000,0.0399600
0.0472100,0.0524700
0.0690800,0.0647400
0.0947300,0.0765200
0.1239200,0.0875500
0.1563800,0.0976200
0.1918000,0.1065400
0.2298200,0.1141400
0.2700600,0.1202600
0.3121100,0.1247000
0.3555600,0.1272900
0.4000400,0.1278600
0.4451900,0.1262500
0.4906200,0.1222300
0.5363600,0.1154400
0.5828800,0.1061300
0.6301500,0.0952900
0.6774800,0.0837200
0.7241300,0.0719600
0.7693400,0.0604600
0.8123100,0.0495600
0.8522400,0.0394900
0.8884000,0.0304200
0.9200600,0.0223100
0.9468300,0.0149700
0.9687300,0.0085400
0.9854800,0.0036600
0.9962500,0.0008500
1.0000000,0.0000000

SPLINE
0.0007500,-.0040900
0.0069700,-.0114300
0.0194900,-.0187500
0.0374100,-.0257300
0.0604500,-.0322100
0.0883500,-.0381400
0.1207700,-.0435300
0.1572700,-.0483400
0.1973800,-.0525200
0.2406000,-.0560200
0.2864100,-.0587700
0.3342700,-.0607400
0.3835600,-.0618800
0.4336600,-.0620900
0.4839200,-.0612500
0.5336900,-.0590900
0.5825900,-.0552100
0.6304200,-.0492900
0.6774400,-.0410100
0.7244600,-.0309400
0.7714300,-.0206800
0.8173100,-.0115000
0.8608500,-.0041700
0.9007200,0.0008500
0.9355700,0.0033300
0.9638500,0.0034000
0.9841600,0.0020100
0.9961000,0.0005700
1.0000000,0.0000000

---

------------------
Mit freundlichem Gruß

Udo Hübner
Ich bin dabei: AUGI CAD-Camp in Hamburg - 4. März

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ab Version 2008 kann man die Punkte einlesen. Hab das aber noch nie ausprobiert. Nachteil hierbei ist, das man wohl die Zahlen nicht über Excel ändern kann. Man muß die wohl alle neu einlesen.

------------------
Immer gut zu haben für UFÜŽS
(UFÜ = Unbekannte Funktionsüberraschung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

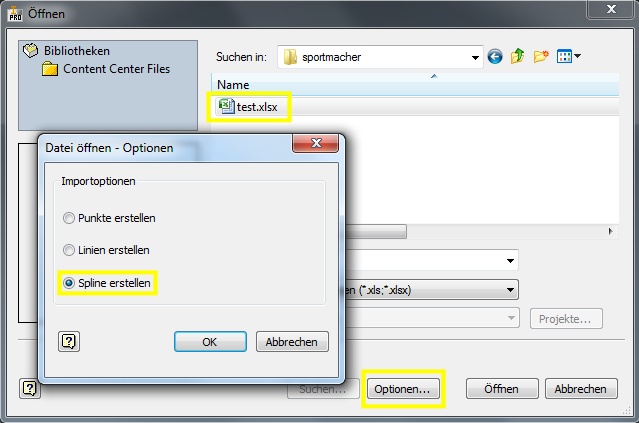

Habe es mal ausprobiert. Man kann Punkte in der Skizze über eine Exceltabelle importieren. das ganze ist aber leider nicht assoziativ.

------------------
Immer gut zu haben für UFÜŽS
(UFÜ = Unbekannte Funktionsüberraschung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und man hat auch nur Punkte, da muss man alle Punkte auch noch mit einem Spline verbinden.

------------------
Mit freundlichem Gruß

Udo Hübner
Ich bin dabei: AUGI CAD-Camp in Hamburg - 4. März

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stümmt. Und in der 3d-Skizze wird auch der Z-Wert übertragen. Jetzt muß ich mir nur noch überlegen welche gemeinheit ich mir für die Werkstatt damit ausdenke

------------------
Immer gut zu haben für UFÜŽS
(UFÜ = Unbekannte Funktionsüberraschung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von CAD-Huebner:
... Das AutoCAD-Script (eine Textdatei mit der Endung .SCR) ...

---

Und ganz Eilige kopieren das einfach so, wie es Udo Hübner aufbereitet hat, über die Zwischenablage in die Befehlszeile von Acad.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

maaaaa neeee!!!! ich könnte mir selbst in den arsch tertten, ich hab eben gemerkt ich hab Autodesk Mechanical nur das ich es nach der letzten Formatieren des Pc´s nicht mehr installiert habe. MAaaaaa das ist echt ergerlich gerade, hätt eich das mal früher gesehen wäre alles einfacher.

Naja ok aber nun hab ich ja AutoCad 2006 ^^ wo muss ich da jetzt was klicken um auf die Datenbank zu kommen die oben erwähnt worden ist? Kenne mich mit AutoCad nicht aus.

------------------
Arbeite mit Inevntor 10, was dagegen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wie erstellt man denn bei AutoCad eine SCR. Datei ?

------------------
Arbeite mit Inevntor 10, was dagegen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von sportmacher:
Wie erstellt man denn bei AutoCad eine SCR. Datei ?

---

Da zitier ich mich mal selbst (von oben)

Zitat:

---

Original erstellt von CAD-Huebner:
Das AutoCAD-Script (eine Textdatei mit der Endung .SCR)...

---

Textdateien erstelle und bearbeite ich z.B. mit NOTEPAD.exe (Editor).

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von sportmacher:
... wo muss ich da jetzt was klicken ...

---

Ganz unten in Acad ist eine Befehlszeile (wenn man sie nicht abgeschaltet hat). Man kopiert einfach den ersten Textblock von Udo Hübners Code in die Zwischenablage, macht dann im Acad in die Befehlszeile eine Rechtklick, ruft aus dem Kontextmenü "Einfügen" auf und drückt dreimal auf die Eingabetaste. Das wiederhlot man noch für den zweiten Textblock und schon ist man fertig. Das die Koordinaten des Profils nur eine maximale Ausdehnung von einer Einheit haben, muss man vermutlich noch etwas zoomen, um das Ergebnis erkennen zu können (Doppelklick auf das Mausrad).



------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Is' ja wie Kino hier ..

Aber eine Bitte an den Sportmacher:
Wenn ab und zu mal ein Tippfehler im normalen Text passiert, is das ja ok.

Doch das hier solltest Du mal korrigieren:
Arbeite mit Inevntor 10, was dagegen?

Soviel Zeit muß sein, bei der Signatur. Denn Du bist hier im technischen Bereich. Da geht's um Qualität ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab grad' Profil upgedatet. War schon einige Zeit überfällig.

Wegen der Qualität hier, you know ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ist es das was du suchst?

Sorrry war keine antwort zu diesem Beitrag, aber ich wollte einem Level One den Beitrag zeigen. Der link geht aber nicht.

------------------
Grüße    Fritz

Wissen ist Macht - Weist du nix - macht auch nix!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

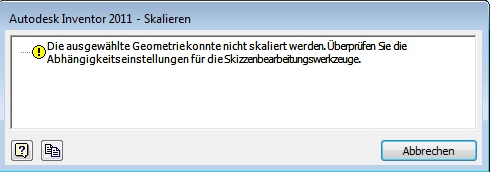

Sagt mal kann es sein dass wenn man AutoCad 2011 hat es auf die Weise wie "Michael Puschner" es im kleinen Video zeigt, so garnicht funktioniert?
Ich bin hier die ganze Zeit am versuchen das Profil zeichnen zu lassen aber irgendwie klappt das nicht. Früher hat da simmer funktioniert.

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von sportmacher:
...aber irgendwie klappt das nicht.

---

Also es gebt mit AutoCAD 2011 prinzipiell noch genauso, wie in älteren AutocaD Versionen. Zeige mal dein Script, vermutlich sind bestimmte Optionen bei Befehlen nur nicht korrekt vorbelegt.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich gebe, wie in dem Video beschrieben folgendes ein (unten) und dann drücke ich auch 3 mal Enter aber da passiert nichts.

Script:

OFANG keiner
SPLINE
0.0000000 0.0000000
0.0125000 0.0289000
0.0250000 0.0410000
0.0500000 0.0576000
0.0750000 0.0709000
0.1000000 0.0822000
0.1500000 0.0968000
0.2000000 0.1069000
0.3000000 0.1146000
0.4000000 0.1113000
0.5000000 0.1005000
0.6000000 0.0837000
0.7000000 0.0654000
0.8000000 0.0456000
0.9000000 0.0238000
1.0000000 0.0000000

SPLINE
0.0000000 0.0000000
0.0125000 -.0141000
0.0250000 -.0177000
0.0500000 -.0209000
0.0750000 -.0231000
0.1000000 -.0238000
0.1500000 -.0247000
0.2000000 -.0246000
0.3000000 -.0224000
0.4000000 -.0177000
0.5000000 -.0100000
0.6000000 -.0028000
0.7000000 0.0044000
0.8000000 0.0071000
0.9000000 0.0053000
1.0000000 0.0000000

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wo sind denn die Kommas zwischen Rechts- und Hochwert bei den Koordinaten für den Spline geblieben?

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Warum bleibst du nicht beim Inventor, kopierst deine Daten in eine Excel-Tabelle und liest die Daten (Punkte) direkt als Spline in eine Inventor Skizze? http://wikihelp.autodesk.com/Inventor/deu/2012/Help/0073-Autodesk73/0308-Bauteile308/0309-2D-Skizz309/0325-Skizzier325#GUID-7DDC06B6-6FC8-4A40-BEC3-FFD3B46702DD#GUID-7DDC06B6-6FC8-  4A40-BEC3-FFD3B46702DD

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Warum ich das nicht mit Inventor gemacht habe weis ich jetzt auch nicht, irgendwie garnicht dran gedacht. Gut aber ich weis nicht wie das geht daher habe ich mir deinen Link durchgelesen welcher ansich das gleiche schreibt was die Hilfe bei Inventor. Allerdings verstehe ich das hier irgendwie falsch oder die Anleitung ist nicht ganz richtig.
Also ich habe alles in eine Ecel Tabelle eingefügt und diese bei mir gespeichert, wie beschrieben. Nun steht in der Anleitung folgendes:
Arbeitsablauf: Punkte importieren

Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze > Gruppe Format > Mittelpunkt, um die Punkte als Mittelpunkte zu importieren. Andernfalls werden die Punkte als Skizzierpunkte importiert.
Da steht "Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze " meinen die damit ich soll einfach eine neue .ipt datei öffnen? Ich arbeite mit dem altenInventordesign.

Klicken Sie in der Multifunktionsleiste Registerkarte Skizze > Gruppe Einfügen > Punkte.
Also wenn ich dann oben auf einfügen gehen dann habe ich den Menüpunkt "Punkte" nicht dort sethen.

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von sportmacher:
... Da steht "Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze " ... Ich arbeite mit dem alten Inventordesign. ...

---

Wie wäre es denn, für diese Aktion mal auf die UI mit Multifunktionsleiste umzuschalten, damit die Anleitung bzw. das Hilfesystem passt?

Das ist doch einfacher, als wenn jemand anderes jetzt auf die klassische UI umschalten muss, um erklären zu können, wie es dort geht.

Oder wir müssen warten bis der nightsta1k3r mal vorbei kommt. Der arbeitet ja noch mit der alten UI ...

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay ich habe es auch mal aufs neue Design schon umgestellt und es funktioniert zu 50%. Es geht auch ohne weiteres im alten Design nur man muss sehen das der Menüpunkt "Punkte importieren" im Menü ganz unten als letzer Punkt angegeben ist (ich habe es übersehen  ).

Doch weiter in der Anleitung steht:

•Um einen Spline oder eine Line durch die importierten Punkte zu erstellen, klicken Sie auf Optionen, wählen die entsprechende Verbindung und klicken auf OK

Und genau daran scheitere ich ejtzt denn es steht das man in den Optionen dies einstellen muss. Wo muss ich das in den Optionen einstellen und tu ich dies in den Inventor-Softwareoptionen oder gibt es dafür extra Optionen die man nun aufrufen kann?

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo sportmacher,
ich versuche jetzt auch schon seit einer Stunden die Tabelle einzulesen.
Die "Optionen" erscheinen im Auswahlfenster für die Excel-Datei im
unteren Bereich.
Bei mir wird jedoch nicht sichtbares eingelesen. Es erscheint nicht mal
eine Fehlermeldung. Zoomen nützt auch nichts. Habe die Werte auch
vergrößert (alles mal 100) und den Punkt durch ein Komma ersetzt. Nix.
Auch eine neue Tabelle mit anderen Werten:

mm
x      y
0,0    0,0
10,0   10,0
15,0   15,0
usw.

ergab nichts.

Achso. Ich verwende Inventor 2010. Mechanical hat die Tabelle einfach
über die Kommandozeile korrekt als Spline dargestellt.

Gruß

Jochen

------------------
Mein Kopf ist rund damit die Gedanken die Richtung ändern können.

[Diese Nachricht wurde von kreitzjochen am 24. Dez. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hmm das ist komisch, also ich habe es hinbekommen das er die Punkte zeichnet. Aber ich habe es nicht hinbekommen, wie es in der Anleitung steht, das er die Punkte automatisch miteinander verbindet. Nun gut ist auch egal ich habe es eben per Hand verbunden.

Geh mal hin und ersetze erst mal die Kommas gegen einen Punkt. Die Tabelle habe ich nicht so aufgebaut wie in der Anleitung. Öffne eine neue Exe Datei und schreibe in die erste Spalte die X Koordinaten ein und in die Zweite die Y Koordinaten. Ohne Wörter wie mm ider X-Achse, einfach nur die nackten Zahlen, Datei Speichern und Exel schließen, anschließend bei Inventor aufrufen.
-----
Ich habe aber das Problem das wenn ich das Provil gezeichnet habe und die Punkte verbunden sind ich es leider nicht skalieren kann  . Ich bekomme dann immer diese nichts sagende Fehlermeldung die ich in den Anhang gepackt habe.

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OK. Dann ändere ich mal die Tabelle.

Danke Clinton. Ich wollte ja keine Flügel konstuieren. Mich reizte
einfach das Einlesen der Koordinaten. Ich brauche das eher für
extern vermessene abgewickelte Bauteile aus denen dann Volumenkörper
erzeugt werden sollen. Sprich es geht um Kartonmodellbau.

Gruß

Jochen

------------------
Mein Kopf ist rund damit die Gedanken die Richtung ändern können.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---




Zitat:

---

Original erstellt von sportmacher:
... klicken Sie auf Optionen, wählen die entsprechende Verbindung und klicken auf OK ... Wo muss ich das in den Optionen einstellen ...

---

Weil heute Weihnachten ist ... siehe Anhang.

Wie immer und überall in IV:

Vor dem Klicken auf die Schaltfläche "Öffnen" oder Doppelklicken auf die Datei, aber nach Auswählen der Datei, muss man auf die Schaltfläche klicken, auf der "Optionen" steht.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Michael danke für deine Hilfe also nach der Anleitung wäre ich halt nie drauf gekommen das man in dem Fenster wo man die Datei auswählt den Punkt Optionen finden kann. Zumal ich den auch ehrlichgesagt wohl immer übersehen habe da ich es bisher nie gebraucht habe.
Der Weihnachtsmann hätte mir mal lieber da Buch "Inventor für Dummies" schenken sollen

Aber dennoch habe ich immer noch das Problem mit dem Skalieren, da bekomme ich immer die Fehlermeldung die ich in zwei Antworten zuvor angeheftet habe.

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also meinereiner gibt auf. Egal wie ich die Tabelle aufbaue. Es wird nichts
sichtbares geladen. Ich sehe immer nur einen dicken Punkt.
Ich verwende allerdings OpenOffice.Calc. Das speichert auch im xls-Format.
Nicht das es daran liegt.

Gruß und weiterhin Frohe Weihnachten an alle fleißigen
Schreiber hier wünscht

Jochen

------------------
Mein Kopf ist rund damit die Gedanken die Richtung ändern können.

[Diese Nachricht wurde von kreitzjochen am 25. Dez. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von kreitzjochen:
Also meinereiner gibt auf. Egal wie ich die Tabelle aufbaue. Es wird nichts
sichtbares geladen. Ich sehe immer nur einen [b]dicken Punkt.
[...]

Jochen

[/B]

---

Ja Moment das heist nicht unbedingt das es nicht geht. Schau dir mal die Parameter an dann wirst du sehen dass das Profil auch nur 1mm lang ist. Das heist du muss wirklich tief hinein zoomen damit du es überhaupt sehen kannst. Ich wollte es ja auch noch skalieren da ich es größer brauche aber das funktioniert bei mir nicht.

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok ich habe nun herausgefunden wie ich die Sachen skaliert bekomme aber ich habe nicht verstanden warum es nicht anders geht.
Anfangs habe ich das Profil im Inventor hochgeladen und Laut den Koordinaten fängt der erste Punkt bei 0/0 an. Das ist perfeckt denn dies ist ja auch der Begin meines Koordinatensystems. Nun wollte ich es skalieren und habe alles ausgewählt und musste anschließend einen Punkt auswählen von dem aus skaliert wird. Dort habe ich immer den Punkt 0/0 gewählt aber Inventor hat etwas dagegen und ich verstehe nicht warum.
Nun da habe ich einfach vom Punkt 0/0 eine Linie bis -1/0 gezeichnet, alles ausgewählt und als Basis zum Skalieren den Punkt -1/0 gewählt. Dies hat geklappt aber verstehen tu ich es nicht.

------------------
Arbeite mit Inventor 2011 Pro.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist 'ne Macke.
Auch wenn das Profil zuvor verschoben wird, klappt das Skalieren nicht, wenn der ursprüngliche Nullpunkt gewählt wird.

Das Leben ist voll mit Überraschungen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
