Hallo Leute!

habe ein kleines Problem mit dem Inventor!

Bei der Zeichnungsableitung:

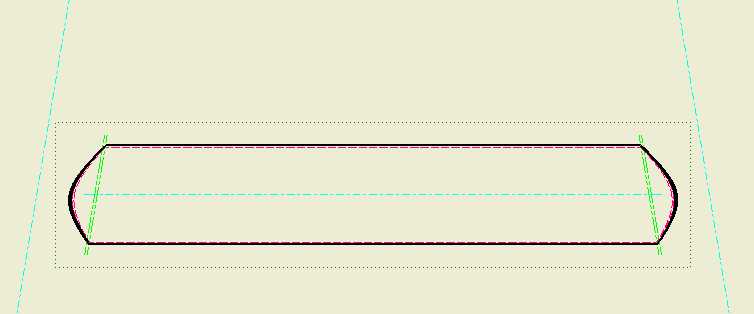

Stellt euch vor ich habe 2 2m lange Rohre über den Gestellgenerator in eine Baugruppe eingefügt. Zwischen diesen beiden Rohren liegt ein Verbindungsrohr (ebenfalls über den Framegenerator eingefügt). Die beiden 2m langen Rohre habe ich als Stücklistenstruktur die Referenz verpaßt. Jetzt möchte von dem Verbindungsrohr eine Zeichnungsableitung machen (IDW oder DWG ist egal). Die beiden 2m Langen Rohre sollen als Refernz dargestellt werden. Diese sollen nur Ausschnittsweise drauf - also nur der Verbindungsbereich, jedoch sollen die Rohre auch als Rohre dargestellt werden und nicht nur eine Wandung angezeigt werden. Lege ich nun meine Erstansicht auf meine Vorlage so erstellt der Inventor nur eine Wandung dar. Das Bild zeigt mein Problem ganz deutlich.

Jetzt schon einmal Danke

Schmandjupp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen



Sehen Sie sich das Profil von Big-Biker an!   Senden Sie eine Private Message an Big-Biker  Schreiben Sie einen Gästebucheintrag für Big-Biker

Beiträge: 2588
Registriert: 14.10.2004

INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3

erstellt am: 17. Aug. 2007 11:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schmandjupp 10 Unities + Antwort hilfreich
Lass die seitlichen Rohre auf Standard und erstelle dir eine Ausschnittansicht. Die Erstansicht schiebst du dann vom Blatt.
Damit bist du schneller.

Hier noch ein Link zur Darstellung der Referenzteile:
http://ww3.cad.de/foren/ubb/Forum50/HTML/017096.shtml

Herzlich Willkommen hier

Der Big-Biker

------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

joh18
Mitglied
CAD Projects


Sehen Sie sich das Profil von joh18 an!   Senden Sie eine Private Message an joh18  Schreiben Sie einen Gästebucheintrag für joh18

Beiträge: 12
Registriert: 12.02.2007

Inventor 11
Vault 5
Win XP
HP xw4200 + nVidia QFX1400
4 GB Ram

erstellt am: 17. Aug. 2007 11:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schmandjupp 10 Unities + Antwort hilfreich
Hallo, Du willst mehr von deiner Referenz sehen?
re. klick in die Ansicht "ändern" Zeichnungsansicht - Modelzustand, gibt es die Möglichkeit "Rand" zu definieren, 100 = alles!

Gruß
Johann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schmandjupp
Mitglied
Maschinenbautechniker

Sehen Sie sich das Profil von Schmandjupp an!   Senden Sie eine Private Message an Schmandjupp  Schreiben Sie einen Gästebucheintrag für Schmandjupp

Beiträge: 3
Registriert: 17.08.2007

 erstellt am: 17. Aug. 2007 12:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke - genau das suchte ich !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:Infos zum Werbeplatz >>

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge

speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen



Sehen Sie sich das Profil von Big-Biker an!   Senden Sie eine Private Message an Big-Biker  Schreiben Sie einen Gästebucheintrag für Big-Biker

Beiträge: 2588
Registriert: 14.10.2004

INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3

erstellt am: 17. Aug. 2007 12:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schmandjupp 10 Unities + Antwort hilfreich
Hab ich anders verstanden. Oben war von Ausschnittansicht der Anschlussstellen die Rede

Der Big-Biker

------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten !
