Wünsche allen einen guten Tag!

Vielleicht kann mir einer helfen bei einem Problem, was sich für uns als immer schwerwiegender erweisst:
Ich bekam eine Konstruktion von ausserhalb der Firma und habe diese als Parasolid (.x_t) bekommen. Auf einem Teil kann ich jetzt keine Elektroden (Werkzeugbau) bauen, weil das Werkstück für NX ein Flächenkörper ist. Wie bekomme ich das weg? Wie kann ich Elektroden bauen? Kann mir einer helfen?

Ps.: Haben es auch schon mit IGES und Step probiert, funzt auch nicht...

MFG

Heinet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadlite
Mitglied



Sehen Sie sich das Profil von cadlite an!   Senden Sie eine Private Message an cadlite  Schreiben Sie einen Gästebucheintrag für cadlite

Beiträge: 122
Registriert: 08.09.2003

Autocad Lt 2010
Unigraphics NX 7.5.5.4 MP7
TCE 8.3.3.6
Windows 7 Enterprise
Intel(R)XEON(R)CPU
X5687 @ 3.60GHz
23.9 GB RAM

erstellt am: 31. Jul. 2008 10:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für heinet 10 Unities + Antwort hilfreich

Hi,
hast du´s mal mit sew (Flächen vernähen) versucht?
Einfügen/Körper kombinieren/Zusammenfügen?
Eventuell musst du auch ein paar Flächen trimmen.
Vielleicht hilft auch dieser Beitrag: http://ww3.cad.de/foren/ubb/Forum4/HTML/007112.shtml
Grüsse Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

schmima
Mitglied
Konstrukteur


Sehen Sie sich das Profil von schmima an!   Senden Sie eine Private Message an schmima  Schreiben Sie einen Gästebucheintrag für schmima

Beiträge: 375
Registriert: 01.07.2003

NX 6.0.2.8
TCE 10.0.2.2

erstellt am: 31. Jul. 2008 11:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für heinet 10 Unities + Antwort hilfreich

Hallo Heinet,

kommen die Daten zufällig aus Cimatron? Dann sieht es nach meiner Erfahrung übel aus. Ich würde Dir dann eher Step oder Iges empfehlen und die Flächen, wenn nötig zusammennähen.

Gruss Manfred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

heinet
Mitglied
CAD/CAM Mitarbeiter


Sehen Sie sich das Profil von heinet an!   Senden Sie eine Private Message an heinet  Schreiben Sie einen Gästebucheintrag für heinet

Beiträge: 57
Registriert: 01.10.2007

erstellt am: 31. Jul. 2008 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hab es mit vernähen versucht (bei Step), zeigt mit zig Bereiche mit den Sternchen an. Geht nicht so gut, denke ich...

Wie kann ich mir bei Examine Geometry die Bereiche oder Flächen anzeigen lassen, die sich hinterschneiden, bzw. schneiden?

Weiss leider nicht, mit welchem Programm konstruiert wurde.

MFG Heinet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadlite
Mitglied



Sehen Sie sich das Profil von cadlite an!   Senden Sie eine Private Message an cadlite  Schreiben Sie einen Gästebucheintrag für cadlite

Beiträge: 122
Registriert: 08.09.2003

Autocad Lt 2010
Unigraphics NX 7.5.5.4 MP7
TCE 8.3.3.6
Windows 7 Enterprise
Intel(R)XEON(R)CPU
X5687 @ 3.60GHz
23.9 GB RAM

erstellt am: 31. Jul. 2008 11:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für heinet 10 Unities + Antwort hilfreich

Hallo nochmal,
hast du mal mit der Toleranz beim vernähen "gespielt"?
Einfach mal sehr grob einstellen und dann schauen ob´s funzt, wenn ja wieder schrittweise verringern.
HTHHope this helps (Hoffe, es hilft weiter) Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

heinet
Mitglied
CAD/CAM Mitarbeiter


Sehen Sie sich das Profil von heinet an!   Senden Sie eine Private Message an heinet  Schreiben Sie einen Gästebucheintrag für heinet

Beiträge: 57
Registriert: 01.10.2007

erstellt am: 31. Jul. 2008 12:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

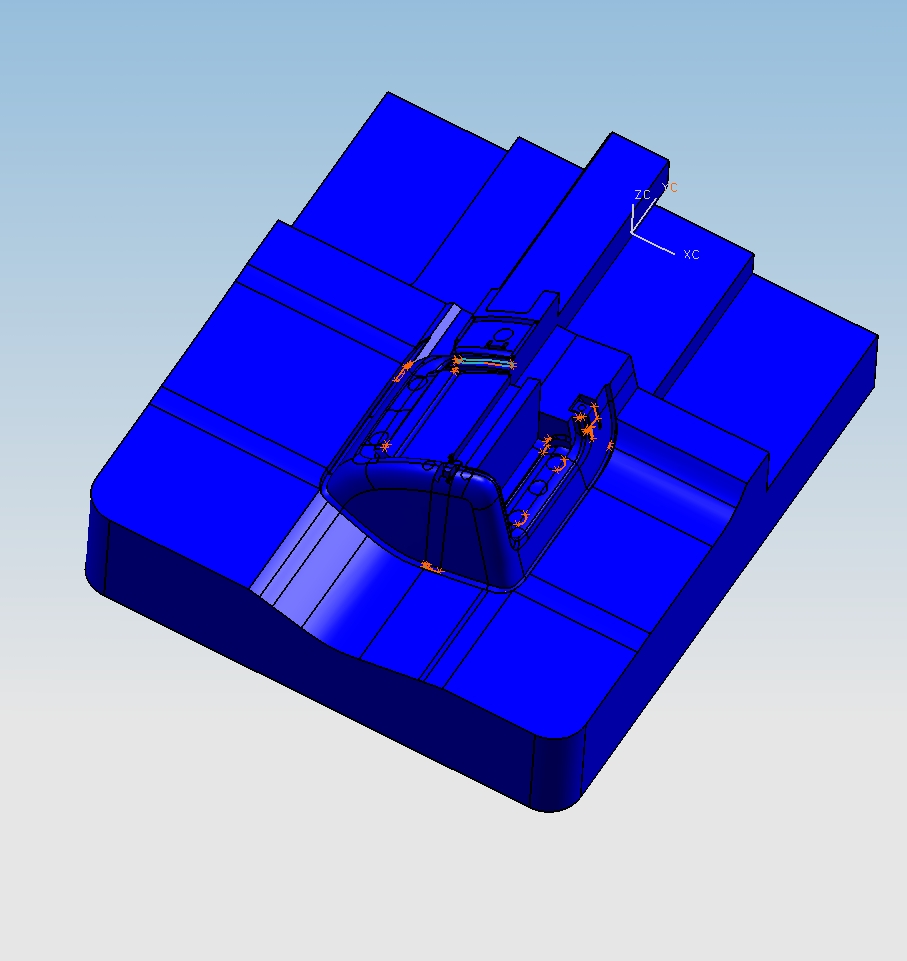

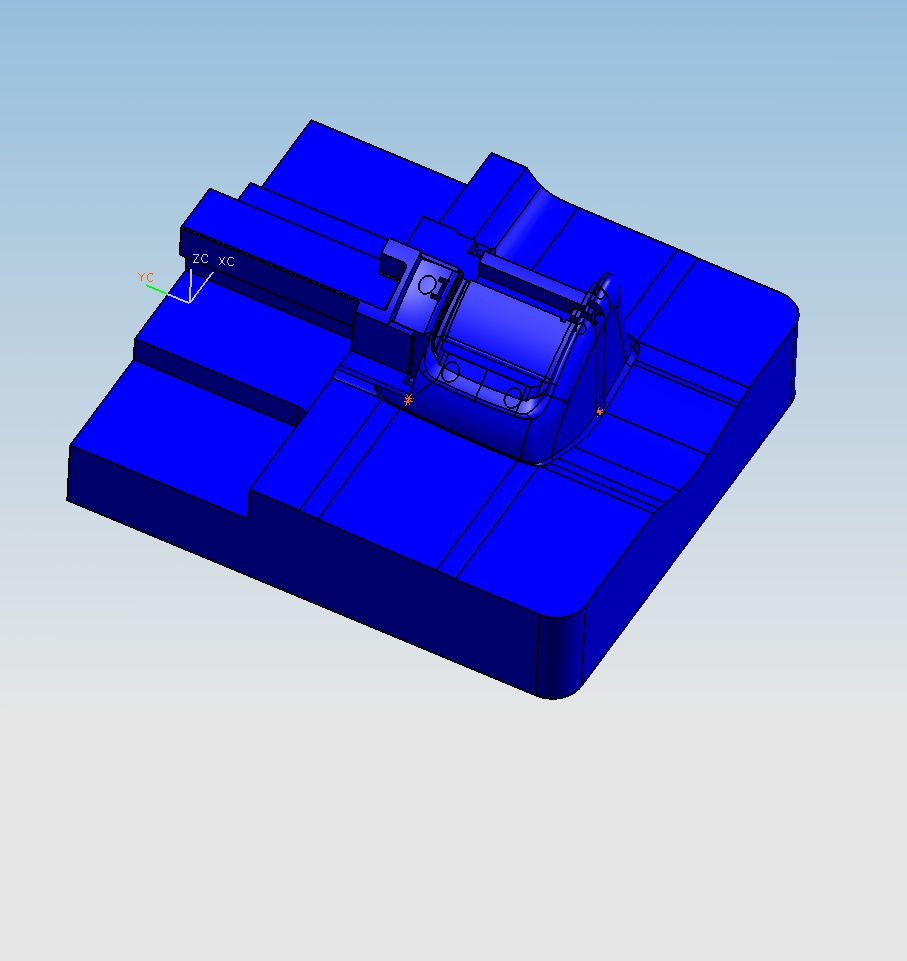

Bei einer Tol von 0.01 zeigt er mir an: siehe rechts oben. Je feiner ich stelle desto mehr Bereiche zeigt er an. Bei 0.005 zeigt er mir an: siehe rechts unten.
Gewünscht wäre 0.005...

Gruß Heinet

[Diese Nachricht wurde von heinet am 31. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

schmima
Mitglied
Konstrukteur


Sehen Sie sich das Profil von schmima an!   Senden Sie eine Private Message an schmima  Schreiben Sie einen Gästebucheintrag für schmima

Beiträge: 375
Registriert: 01.07.2003

NX 6.0.2.8
TCE 10.0.2.2

erstellt am: 31. Jul. 2008 12:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für heinet 10 Unities + Antwort hilfreich

Hallo Heinet,

da hilft Dir wohl nur "Handarbeit", Flächen neu trimmen und wenn nötig vorher vergrössern, das sind die beliebten Arbeiten, für die der Chef kein Verständnis hat, aber die Fremdonstruktion war günstig, nehm ich an. Ich habe mit Parasoliddaten, ausser dem genannten System eigentlich nur gute Erfahrungen gemacht, das sind normalerweise erstklassige Solids, auf denen man direkt Fräsen, oder Boolsche Operationen anwenden kann.
Wenn dies eine einmalige Angelegenheit ist, kann man damit mal leben, auf die Dauer solltet Ihr überlegen auf dieser Basis mit einem solchen Lieferanten zusammenzuarbeiten.

Gruss Manfred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sirus
Ehrenmitglied
CAD Applikationsentwickler


Sehen Sie sich das Profil von Sirus an!   Senden Sie eine Private Message an Sirus  Schreiben Sie einen Gästebucheintrag für Sirus

Beiträge: 1571
Registriert: 03.06.2004

erstellt am: 31. Jul. 2008 13:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für heinet 10 Unities + Antwort hilfreich

toleranz nicht kleiner machen, sondern grösser !!!

(flächen die lücken aufwesein im bereich der toleranz
werden zusammengenäht, also grösser machen!)

------------------
gruss urs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

heinet
Mitglied
CAD/CAM Mitarbeiter


Sehen Sie sich das Profil von heinet an!   Senden Sie eine Private Message an heinet  Schreiben Sie einen Gästebucheintrag für heinet

Beiträge: 57
Registriert: 01.10.2007

erstellt am: 31. Jul. 2008 14:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von Sirus:
toleranz nicht kleiner machen, sondern grösser !!!


Ich weiss, wollte nur demonstrieren, wie es aussieht, wenn ich die gewünschte Tol eingebe (=0.005).

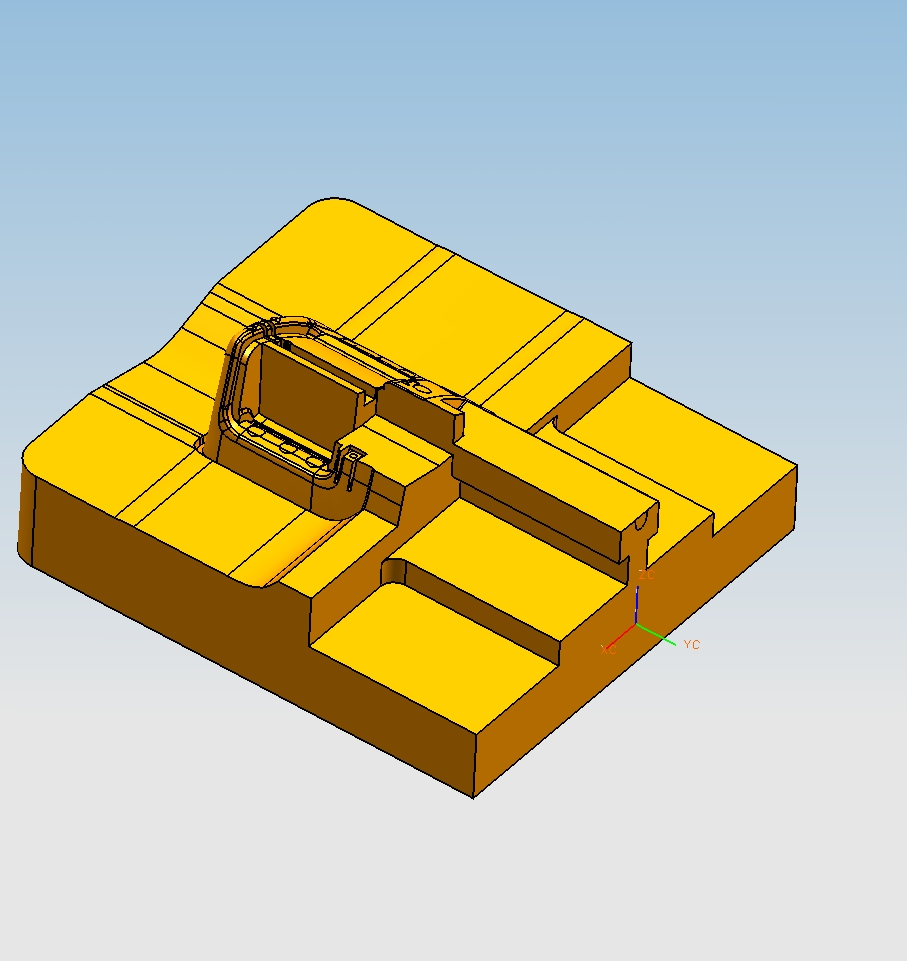

Bei einer Tol von 0.0125 ließ sich der Flächenkörper in ein Volumen umwandeln. Können wir mit arbeiten meint mein chef, da es sich bei den Flächen nur um Artikelflächen handelt.

@schmima: Es ist nur eine einmalige Angelegenheit. Die anderen Daten von dem Konstrukteur waren auch in Ordnung. Ich denke, dass der Artikel schon korrupt war, den der Konstrukteur bekommen hat vom Kunden, weill die Unsauberkeiten sind nur in Artikelflächen, wie oben bereits erwähnt.

Da dieses Thema bestimmt nicht das Lieblingsthema ist, danke ich Euch sehr für die rege und sehr schnelle Beteiligung!

Schönen Arbeitstag und Feierabend wünscht

Heinrich

[Diese Nachricht wurde von heinet am 31. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
