  Ginwindedarstellung NX3

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für NX

Teamcenter für Einsteiger, ein Seminar am 23.11.2026
Autor Thema:  Ginwindedarstellung NX3 (722 mal gelesen)
clastef
Mitglied
Dipl.-Ing. Maschinenbau


Sehen Sie sich das Profil von clastef an!   Senden Sie eine Private Message an clastef  Schreiben Sie einen Gästebucheintrag für clastef

Beiträge: 40
Registriert: 10.11.2003

NX 10.0.3.5 MP1 (64 Bit)

erstellt am: 08. Mrz. 2005 11:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

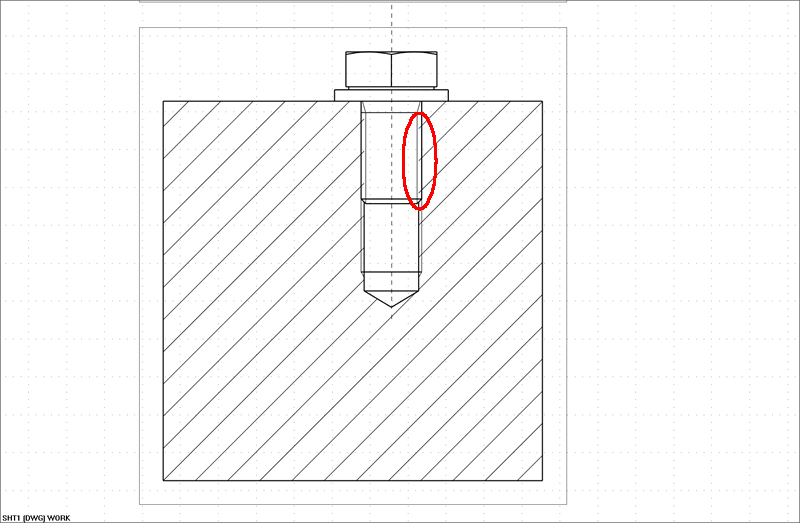

warum stellt UG NX3 die Gewinde in der 2D-Zeichnung nicht richtig da,
wenn ein Sackloch mit Schraube im Schnitt dargestellt wird?
Die Schraube und die Scheibe habe ich als Schnittkomponenten unterdrückt.

Die Schraffur dürfte, laut Norm, nur bis an die Außenlinie der Schraube gehen. UG ignoriert anscheinend die Schraube und schraffiert bis an das Kernloch des Innengewindes.

Gruß,

Stefan
